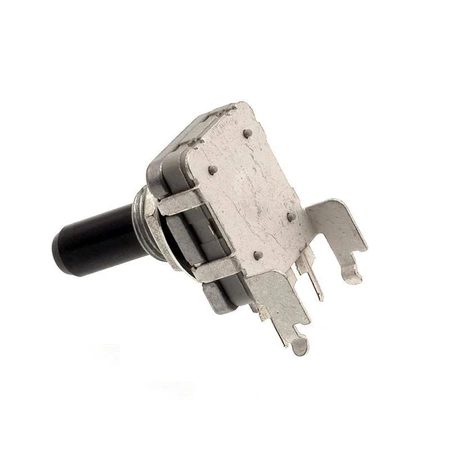

Kątowy impulsator BCD ED1611-12C12-20FL do montażu na płytce

Impulsator ED1611-12C12-20FL jest elementem nastawczym z kodem BCD, przeznaczonym do montażu na płytce drukowanej pod kątem 90°.

Korpus ma wysokość 6 mm, a ścięta oś długość 19 mm. Impulsator jest wyposażony w śrubę mocującą i współpracuje z wybranymi seriami gałek.

Najważniejsze cechy

• Kod wyjściowy BCD
• Montaż kątowy 90° na PCB
• Korpus o wysokości 6 mm
• Ścięta oś o długości 19 mm
• Śruba mocująca

Zastosowanie

Impulsator sprawdzi się jako ręczny element wyboru lub nastawy w urządzeniach elektronicznych, w których sygnał ma być odczytywany w kodzie BCD.

• Panele sterujące i nastawcze
• Urządzenia z montażem elementu przy krawędzi płytki
• Konstrukcje wymagające obsługi za pomocą gałki

Specyfikacja techniczna

• Model: ED1611-12C12-20FL
• Typ produktu: impulsator / enkoder nastawczy
• Kod: BCD
• Wysokość korpusu: 6 mm
• Długość osi: 19 mm
• Montaż: do PCB pod kątem 90°
• Wyprowadzenia: do druku

Warto wiedzieć: Co daje kod BCD w impulsatorze

Kod BCD reprezentuje każdą cyfrę dziesiętną za pomocą zestawu stanów binarnych. Dzięki temu układ sterujący może rozpoznawać pozycję nastawy bez interpretowania ciągu impulsów krokowych.

W praktyce ważne jest prawidłowe przypisanie wyprowadzeń oraz uwzględnienie konkretnej tabeli stanów w projektowanej elektronice.

Najczęściej zadawane pytania

Jaki kod wyjściowy ma impulsator?

Element pracuje w kodzie BCD.

Jak jest montowany?

Jest przeznaczony do montażu na PCB pod kątem 90°.

Jaka jest długość osi?

Długość osi wynosi 19 mm.

Jaka jest wysokość korpusu?

Wysokość korpusu wynosi 6 mm.

Czy można zamontować gałkę?

Tak, impulsator współpracuje m.in. z gałkami serii GC13, GC31MET, G19, G21, GWB, K301x i KK.
