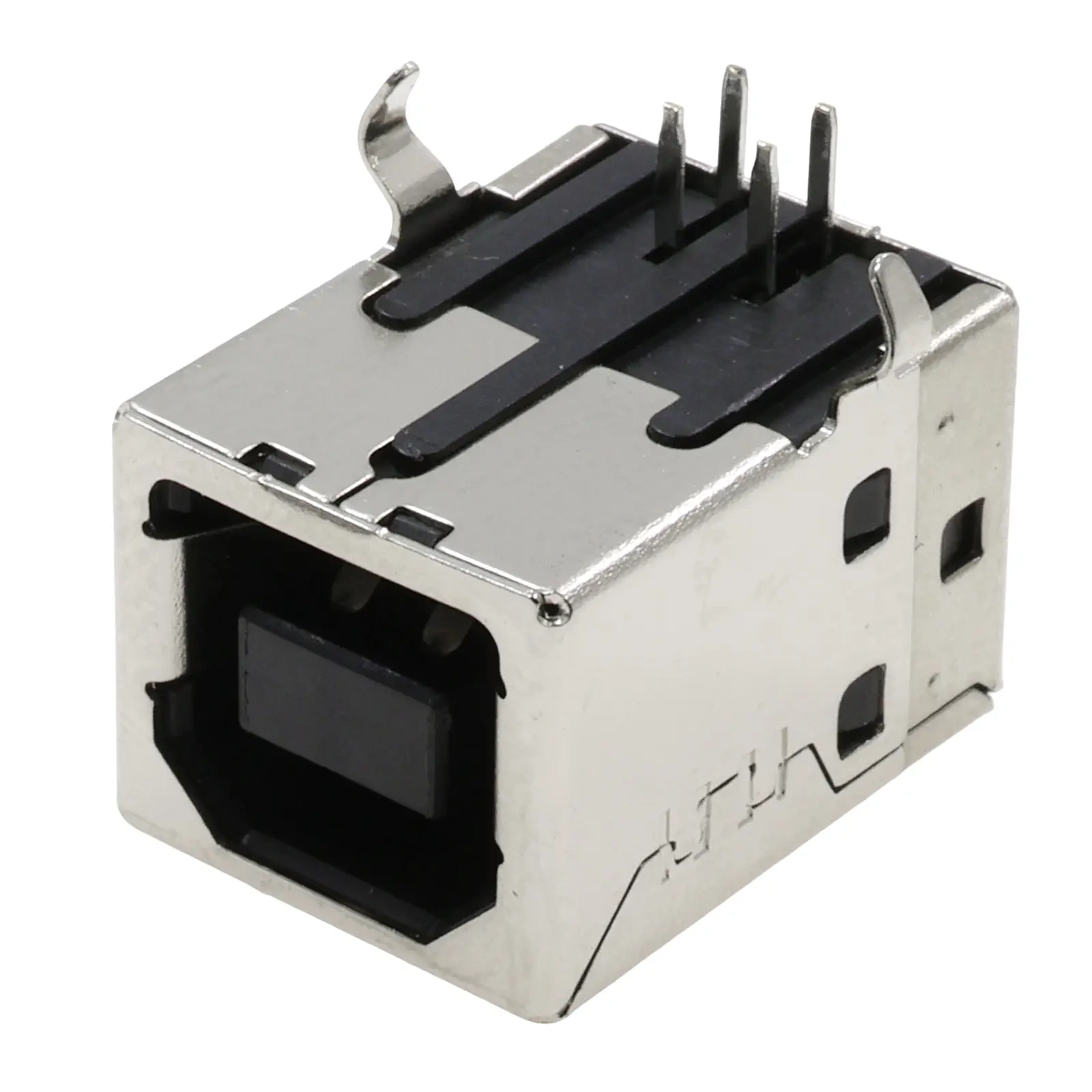

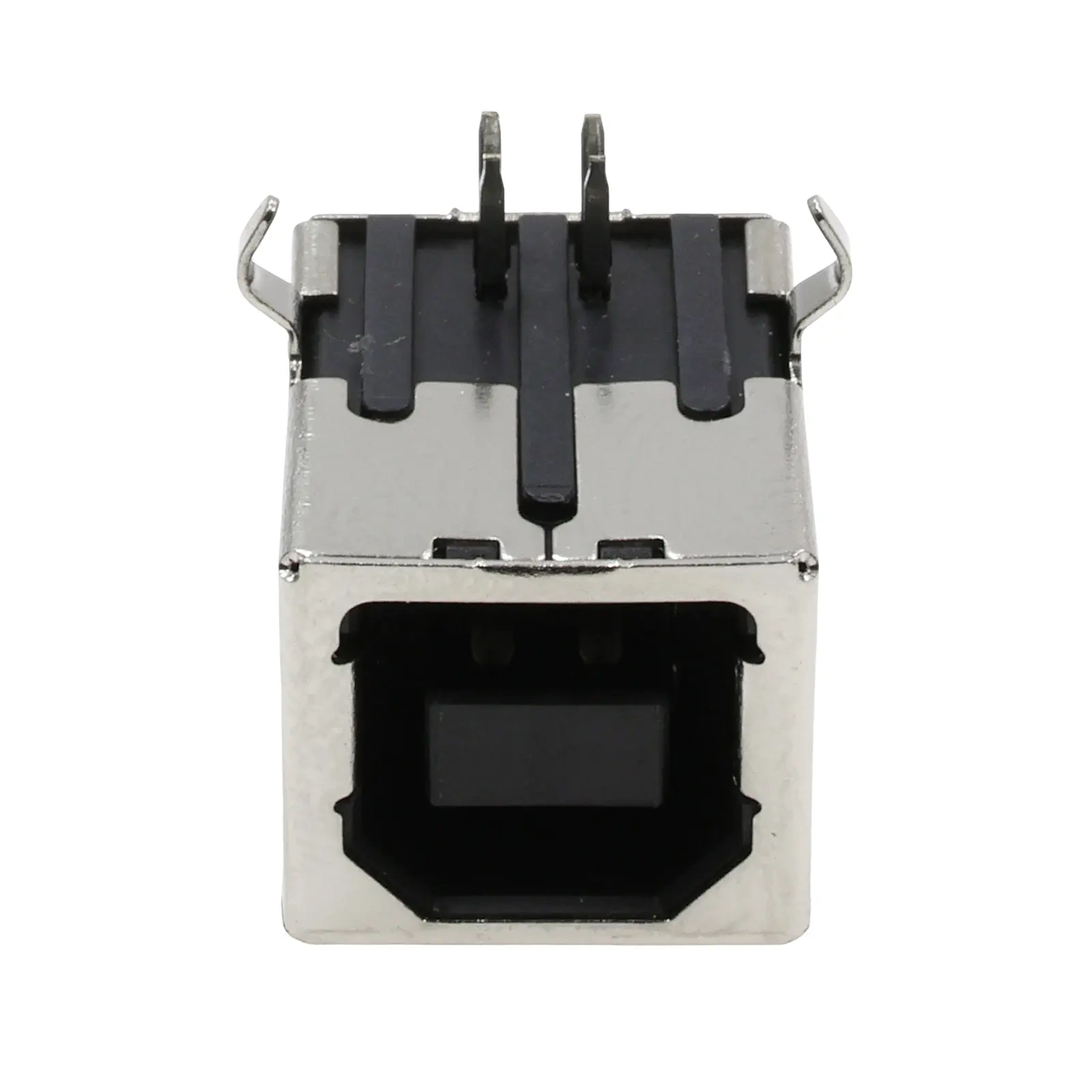

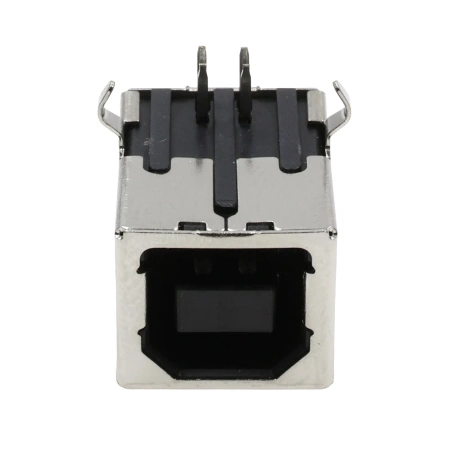

Gniazdo USB typu B kątowe THT do montażu na płytce PCB, izolator czarny
Kątowe gniazdo USB typu B do montażu przewlekanego na PCB
Kątowe gniazdo USB typu B jest przeznaczone do montażu przewlekanego na płytce drukowanej. Izolator w kolorze czarnym pozwala dopasować wygląd złącza do konstrukcji urządzenia.
Najważniejsze cechy
- Kątowa orientacja odpowiednia do montażu przy krawędzi PCB
- Przewlekany montaż THT
- Styki wykonane z fosforobrązu
Zastosowanie
Gniazdo sprawdzi się w urządzeniach pomiarowych, sterownikach, interfejsach i modułach, w których port USB typu B ma być dostępny z boku obudowy.
Specyfikacja techniczna
- Typ złącza: gniazdo USB typu B
- Orientacja: kątowa
- Sposób montażu: THT
- Materiał izolatora: nylon PA9T
- Obciążalność: 1,5 A
- Napięcie przebicia: 500 V AC przez 1 min
- Rezystancja izolacji: min. 1000 MΩ
- Kolor izolatora: czarny
Warto wiedzieć
Mechaniczne zaczepy obudowy powinny być poprawnie przylutowane. Ogranicza to przenoszenie sił z wkładanego przewodu na styki sygnałowe.
Najczęściej zadawane pytania
Nie. Jest to wariant przewlekany THT.
Pozwala skierować port równolegle do płytki i wyprowadzić go przez boczną ściankę obudowy.
Styki wykonano z fosforobrązu.
Nie. Kolor jest cechą wizualną, a nie parametrem elektrycznym.
Należy porównać footprint, orientację portu i położenie otworu w obudowie urządzenia.
