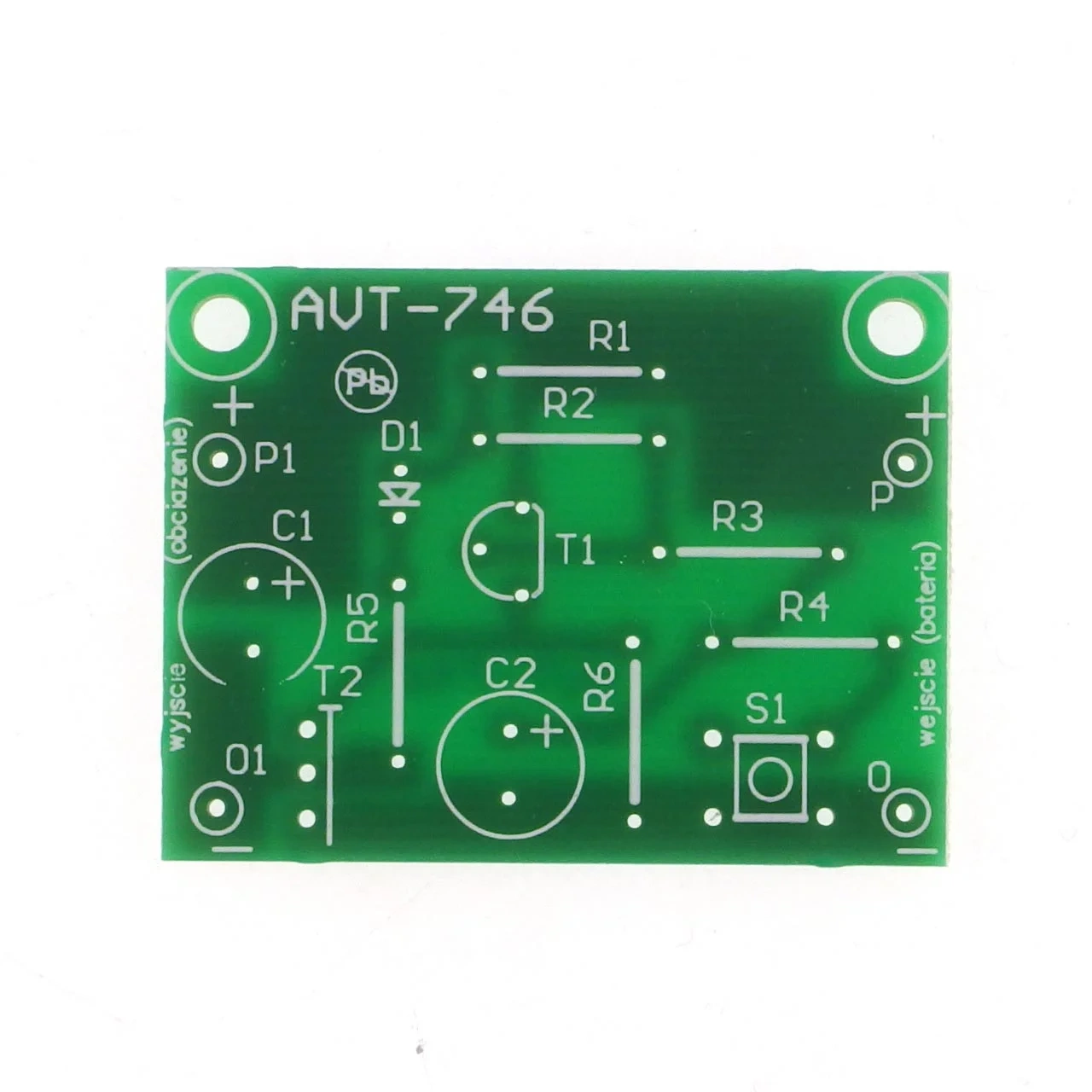

Ekonomizer, automatyczny wyłącznik baterii - PCB do projektu AVT 746

Do pobrania:

Dokumentacja

Niektóre z urządzeń elektronicznych zasilanych z baterii przeznaczone są do pracy dorywczej. Jak pokazuje praktyka, użytkownicy bardzo często zapominają o ich wyłączeniu co oznacza szybkie wyładowanie baterii. Zaradzić temu można stosując prezentowany zestaw. Jest to rodzaj automatycznego wyłącznika, odcinającego zasilanie po ustalonym czasie. Układ można wbudować w większe urządzenie lub potraktować jako przystawkę włączaną miedzy baterię a zasilany z niej odbiornik. Sterowanie przepływem energii jest proste – naciśniecie przycisku powoduje podanie zasilania i jednocześnie uaktywnia odmierzanie czasu. Kolejne naciśniecie przycisku, jeszcze podczas cyklu pracy, przedłuża czas działania odbiornika.

Wybrane parametry:

• możliwość przedłużenia cyklu pracy
• sterowanie - microswitch
• sygnalizacja stanu – dioda LED
• prąd spoczynkowy < 1uA
• maksymalny prąd pracy > 10A
• zasilanie 6-15 V
• wymiary płytki 44x33mm

Projekt AVT 746 EdW 04/06
