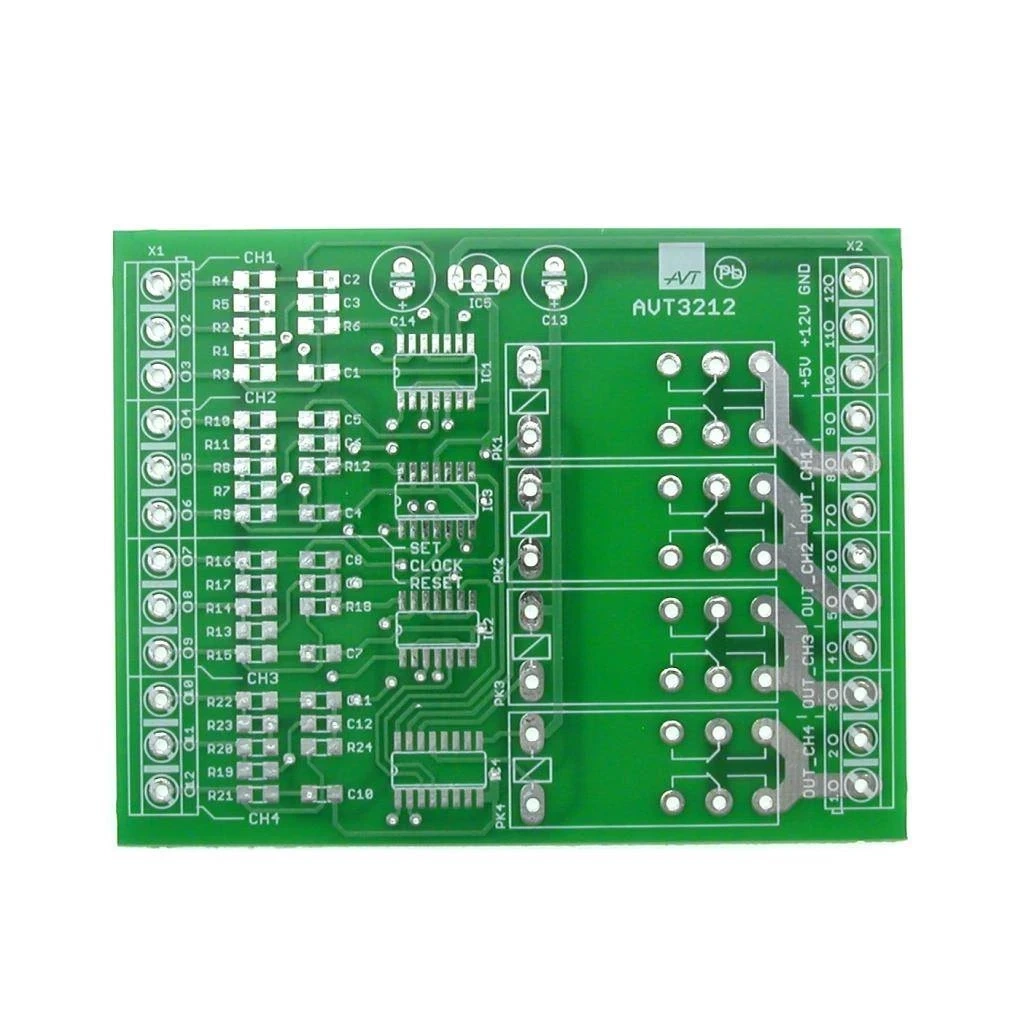

Płytka PCB do wykonania czterokanałowego modułu przekaźnikowego ON/OFF sterowanego wejściami Set, Reset i Toggle.
AVT3212 to czterokanałowy moduł ON/OFF przeznaczony do systemu półautomatyki domowej. Każdy kanał steruje osobnym przekaźnikiem i ma trzy wejścia logiczne aktywowane zwarciem do masy: Set, Reset oraz Toggle.
Układ umożliwia lokalne sterowanie przyciskiem przełączającym stan oraz zdalne wymuszanie załączenia lub wyłączenia z wyjść tranzystorowych. Rozwiązanie dobrze pasuje do niskonapięciowych instalacji sterujących, w których wymagane jest rozdzielenie funkcji ręcznego przełączania i sterowania systemowego.
Czterokanałowy moduł przekaźnikowy ON/OFF do niskonapięciowego systemu półautomatyki domowej.
| Wersja | A - płytka PCB |
| Typ modułu | czterokanałowy moduł ON/OFF |
| Liczba kanałów | 4 niezależne kanały przekaźnikowe |
| Sterowanie kanałem | wejścia Set, Reset i Toggle, aktywne przez zwarcie do masy |
| Funkcja wejścia S | załączenie przekaźnika danego kanału |
| Funkcja wejścia R | wyłączenie przekaźnika danego kanału |
| Funkcja wejścia T | zmiana stanu przekaźnika na przeciwny |
| Zasilanie instalacji | typowo 12 V z akumulatora AGM; w trybie buforowym ok. 13,6...13,8 V |
| Wariant napięcia instalacji | możliwa praca w instalacjach do ok. 30 V po zastosowaniu odpowiednich przekaźników |
| Elementy wykonawcze | 4 przekaźniki; w projekcie przewidziano RM85 lub odpowiedniki |
| Obciążalność styków | do 10...16 A zależnie od zastosowanego przekaźnika, z ograniczeniami płytki i zacisków |
| Stan po włączeniu zasilania | przekaźniki wyłączone po zerowaniu przerzutników |
| Płytka PCB | 87x68 mm |
AVT3212 A - płytka PCB. Elementy elektroniczne, przekaźniki, zaciski i obudowę trzeba skompletować osobno.
| Rezystory 1MΩ | R1, R3, R4, R7, R9, R10, R13, R15, R16, R19, R21, R22 - 1MΩ SMD1206 |
| Rezystory 1kΩ | R2, R5, R6, R8, R11, R12, R14, R17, R18, R20, R23, R24 - 1kΩ SMD1206 |
| Kondensatory | C1-C12 - 10nF SMD1206; C13 - 22µF/35V; C14 - 100µF/10V |
| Układy scalone | IC1, IC2 - 74HC74D SO14; IC3 - 40106D SO14; IC4 - ULN2003AD SO16; IC5 - LM2931 TO92 |
| Przekaźniki | PK1-PK4 - RM85 lub odpowiedniki; dla wersji podstawowej przekaźniki 12 V |
| Złącza i obudowa | X1, X2 - 8 szt. ARK3; obudowa na szynę TH35 D4MG lub zgodna |
Wejście T najlepiej wykorzystać do lokalnego sterowania ręcznego przyciskami połączonymi równolegle, natomiast wejścia S i R są wygodne do zdalnego sterowania z wyjść tranzystorowych typu otwarty kolektor lub otwarty dren.
W instalacjach z kilkoma modułami można rozważyć wspólne zasilanie części logicznej +5 V. Dokumentacja przewiduje możliwość użycia stabilizatora tylko w jednym sterowniku i rozprowadzenia napięcia +5 V do pozostałych modułów.
Przy prądach styków powyżej 3 A warto zwiększyć przekrój ścieżek prądowych przez przylutowanie drutu do ich powierzchni. Ograniczeniem praktycznym są nie tylko styki przekaźnika, ale też ścieżki PCB i zaciski śrubowe.
W wersji podstawowej stosuje się przekaźniki 12 V. W instalacji z dwoma akumulatorami, ok. 27,2...27,6 V, należy zastosować przekaźniki 24 V; stabilizator LM2931 pracuje wtedy przy bardzo małym prądzie i może obsłużyć takie napięcie wejściowe.
Uwaga: sumaryczna obciążalność styków przekaźnika nie oznacza automatycznie takiego samego bezpiecznego prądu pracy całego modułu. Przy większych prądach należy uwzględnić nagrzewanie ścieżek, obciążalność zacisków, sposób prowadzenia przewodów i warunki chłodzenia w obudowie.
Wejście T umożliwia wygodne sterowanie lokalne jednym przyciskiem, natomiast S i R pozwalają systemowi nadrzędnemu jednoznacznie wymusić stan przekaźnika. To eliminuje problem nieznanego stanu kanału przy zdalnym sterowaniu samym wejściem Toggle.
Taki sposób sterowania dobrze pasuje do przycisków oraz wyjść tranzystorowych z otwartym kolektorem lub drenem. W projekcie wejścia są podciągnięte do +5 V rezystorami 1kΩ i filtrowane obwodami RC, co zwiększa odporność na zakłócenia w przewodach sterujących.
Wejście zegarowe przerzutnika wymaga czystego, stromego sygnału logicznego. Przycisk na wejściu T generuje drgania styków, dlatego zastosowano inwerter Schmitta 40106 i filtr RC, aby zmiana stanu następowała kontrolowanie przy naciskaniu przycisku.
Dokumentacja wskazuje, że przy prądach ponad 3 A warto zwiększyć przekrój ścieżek przez przylutowanie drutu. Same przekaźniki mogą mieć styki 10...16 A, ale ścieżki 2,5 mm i zaciski śrubowe stają się praktycznym ograniczeniem prądu modułu.
Przy instalacji ok. 27,2...27,6 V należy zastosować przekaźniki 24 V. Część logiczna nadal pracuje z napięciem 5 V przez stabilizator, ale napięcie cewek przekaźników musi odpowiadać napięciu systemu zasilania.
