Czasowy włącznik zbliżeniowy IR 8-12 V - KIT AVT 1980
- Czasowy włącznik zbliżeniowy IR 8-12 V z regulacją 10 s - 5 min i przekaźnikiem 5 A / 230 V. AVT1980 B to KIT DIY z PCB i elementami do lutowania.
Czasowy włącznik zbliżeniowy IR 8-12 V - KIT DIY AVT1980
KIT DIY bezdotykowego włącznika IR z regulowanym czasem załączenia i wyjściem przekaźnikowym 5 A / 230 V.
Bezdotykowy włącznik do światła, wentylacji i automatyki

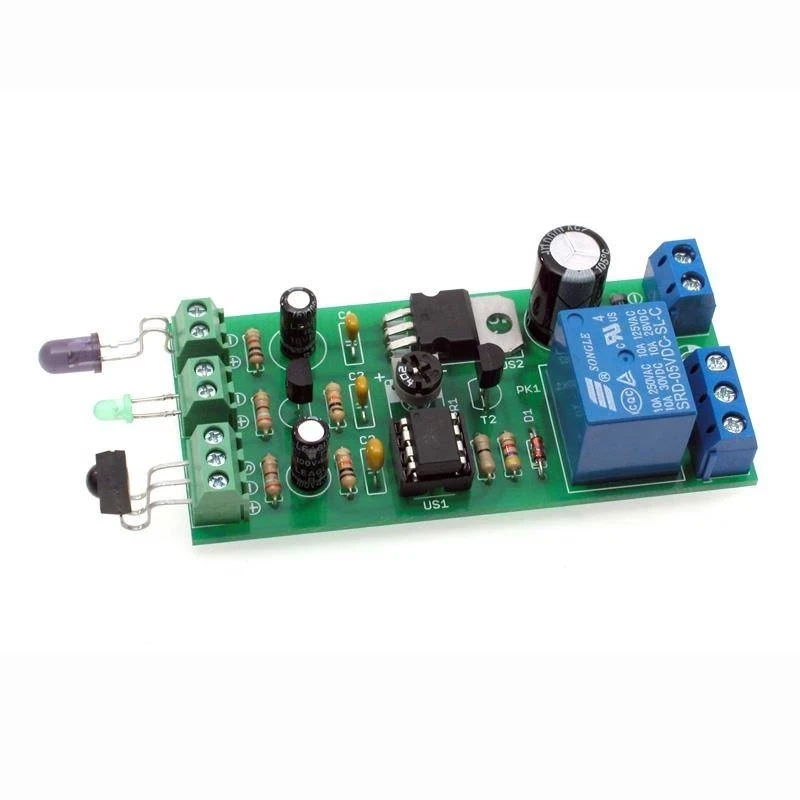

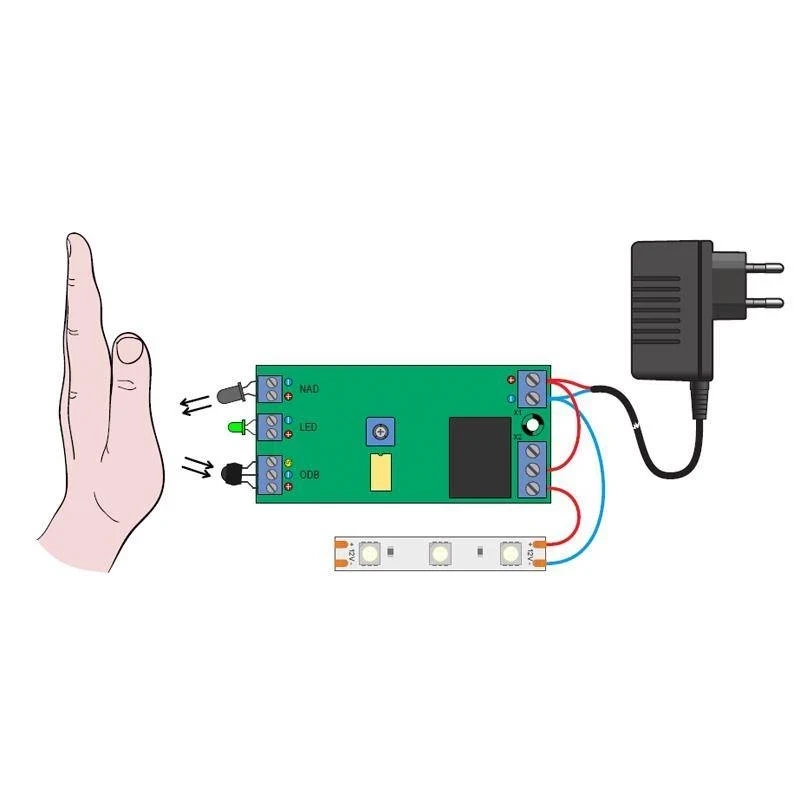

AVT1980 pozwala zbudować włącznik, który reaguje na zbliżenie dłoni lub przedmiotu do czujnika IR. Nadajnik i odbiornik pracują odbiciowo, więc nie trzeba montować dwóch modułów naprzeciwko siebie.
Przekaźnik może załączać odbiornik na ustawiony czas od około 10 sekund do 5 minut albo pracować w trybie ciągłym. Styki COM, NO i NC są bezpotencjałowe, dzięki czemu można sterować obwodem dopasowanym do parametrów przekaźnika. AVT1980 B to KIT DIY z PCB i elementami do lutowania.
Karta techniczna
AVT1980
Czasowy włącznik zbliżeniowy IR z wyjściem przekaźnikowym do bezdotykowego sterowania oświetleniem, wentylacją lub innym odbiornikiem.
| Kod projektu | AVT1980 |
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | czasowy włącznik zbliżeniowy IR |
| Zasilanie | 8-12 V DC |
| Tryby pracy | czasowy lub ciągły |
| Czas załączenia | ok. 10 s - 5 min |
| Zakres działania | do ok. 20 cm, zależnie od obiektu i warunków optycznych |
| Odbiornik IR | TSOP4836, modulacja ok. 36 kHz |
| Element wykonawczy | przekaźnik 5 A / 230 V |
| Styki przekaźnika | bezpotencjałowe COM / NO / NC |
| Mikrokontroler | ATtiny25, zaprogramowany do projektu |
| Płytka PCB | 79×37 mm |
Wersja

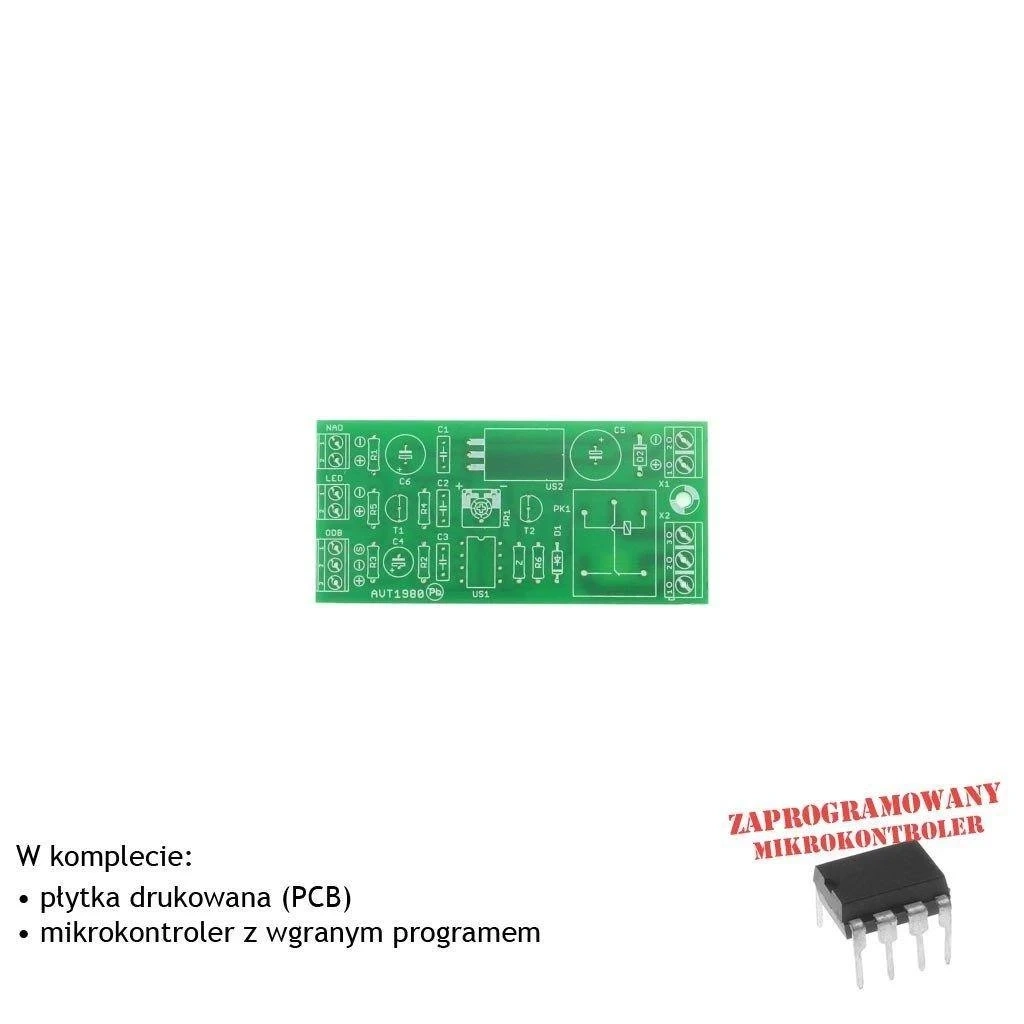

AVT1980 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, zaprogramowany ATtiny25 z podstawką, odbiornik TSOP4836, diodę nadawczą IR, stabilizator 7805, przekaźnik, tranzystory BC547, diody, LED, potencjometr 200 kΩ, złącza śrubowe, rezystory i kondensatory.
Notes
Dioda IR i odbiornik podczerwieni muszą być optycznie odizolowane, aby światło z nadajnika nie trafiało bezpośrednio do odbiornika.
Diodę IR warto umieścić w czarnej rurce termokurczliwej, aby ograniczyć emisję światła na boki i zmniejszyć ryzyko fałszywych załączeń.
Elementy IR można wyprowadzić przewodami poza płytkę, co ułatwia montaż w docelowym miejscu.
Przy prądach przełączanych powyżej 2 A wskazane jest pogrubienie ścieżek przekaźnika.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1980 B to KIT DIY z PCB, zaprogramowanym ATtiny25, TSOP4836, diodą IR, przekaźnikiem, 7805, złączami, tranzystorami i elementami do lutowania.
Dioda IR wysyła modulowane światło podczerwone, a odbiornik TSOP4836 wykrywa jego odbicie od obiektu.
Od około 10 sekund do 5 minut. Skrajne ustawienie potencjometru uruchamia tryb ciągły.
Nie. Nadajnik IR i odbiornik można umieścić na przewodach z dala od płytki sterownika.
Tak, styki przekaźnika są opisane jako 5 A / 230 V, ale wymaga to bezpiecznej izolacji, właściwej obudowy i montażu przez osobę z kwalifikacjami.
