Spoiwo Sn99Cu0,7Ag0,3 to bezołowiowy stop cynowy, w którym obok miedzi występuje niewielki dodatek srebra. Srebro poprawia zwilżanie lutowanej powierzchni i wytrzymałość gotowego złącza na obciążenia zmienne.
Stop spełnia wymagania dyrektywy RoHS2, więc nadaje się do produkcji sprzętu wprowadzanego do obrotu. Pracuje w temperaturze zbliżonej do innych spoiw bezołowiowych, wyraźnie wyższej niż stopy z ołowiem.
Drut zawiera topnik kalafoniowy, który usuwa tlenki w chwili kontaktu z grotem.
Średnica drutu decyduje o tym, ile spoiwa trafia do połączenia w jednostce czasu, i jest najczęstszym kryterium wyboru w obrębie jednego stopu. Cieńszy drut daje kontrolę, grubszy - szybkość.

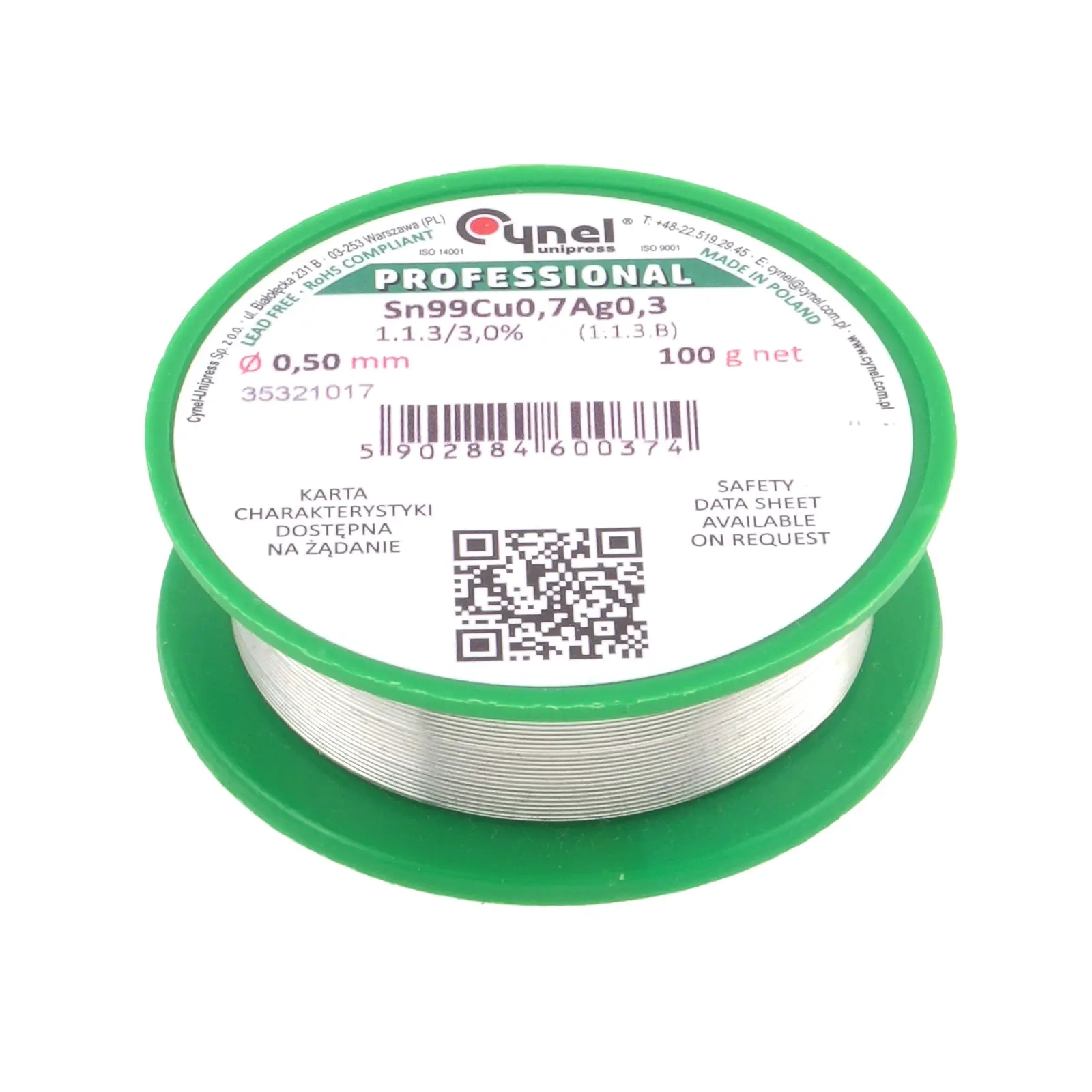

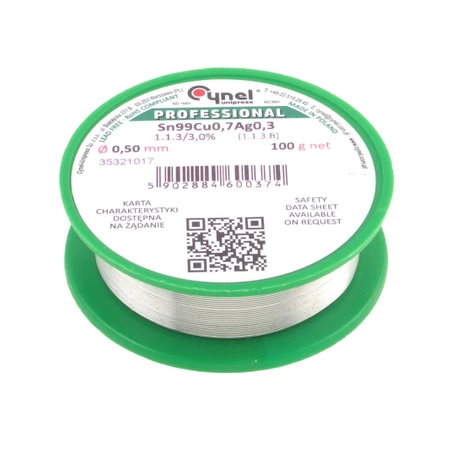

Ten wariant ma 0,5 mm i przeznaczony jest na drobne elementy i typowy montaż precyzyjny. Średnica 0,5 mm daje kontrolę nad ilością spoiwa przy drobnych polach lutowniczych, a jednocześnie wystarcza do przewodów o niewielkim przekroju.
Opakowanie 100 g wystarcza na warsztat domowy i regularne, ale niezbyt intensywne prace.
Srebro w ilości ułamka procenta zmienia sposób, w jaki stop krzepnie. Powstające fazy międzymetaliczne są drobniejsze i równomierniej rozłożone, przez co złącze lepiej znosi naprężenia wynikające z rozszerzalności cieplnej - a te pojawiają się przy każdym włączeniu i wyłączeniu urządzenia.
Druga zmiana dotyczy samego lutowania. Srebro obniża napięcie powierzchniowe ciekłego stopu, więc spoiwo szybciej i pełniej rozpływa się po polu lutowniczym. Przy drobnych elementach skraca to czas kontaktu grota z płytką.
Cena tej poprawy jest realna, bo srebro podnosi koszt spoiwa. W typowym montażu warsztatowym różnica bywa niezauważalna; wychodzi na jaw tam, gdzie złącze pracuje w cyklach termicznych albo przy drganiach.
Zmienia dwie rzeczy: zwilżanie w trakcie lutowania i odporność gotowego złącza na cykle termiczne oraz drgania. Przy pojedynczej naprawie różnica bywa niezauważalna, przy montażu urządzenia pracującego w zmiennej temperaturze staje się mierzalna.
Stop jest bezołowiowy i topi się znacznie wyżej niż Sn60Pb40, więc wymaga cieplejszego grota o większym zapasie mocy. Ustawienie przeniesione z pracy ze spoiwem ołowiowym okaże się za niskie.
Do połączeń narażonych na drgania i zmiany temperatury oraz do drobnych elementów, przy których liczy się szybkie i pełne rozpłynięcie spoiwa. Przy typowym montażu warsztatowym prostszy stop cynowo-miedziany zwykle wystarcza.
Tak. Stop nie zawiera ołowiu, więc nadaje się do produkcji sprzętu wprowadzanego do obrotu w zakresie objętym dyrektywą.
To cecha stopów o wysokiej zawartości cyny, a nie objaw zimnego lutu. Jakość połączenia ocenia się po kształcie menisku i zwilżeniu pola, nie po połysku.
