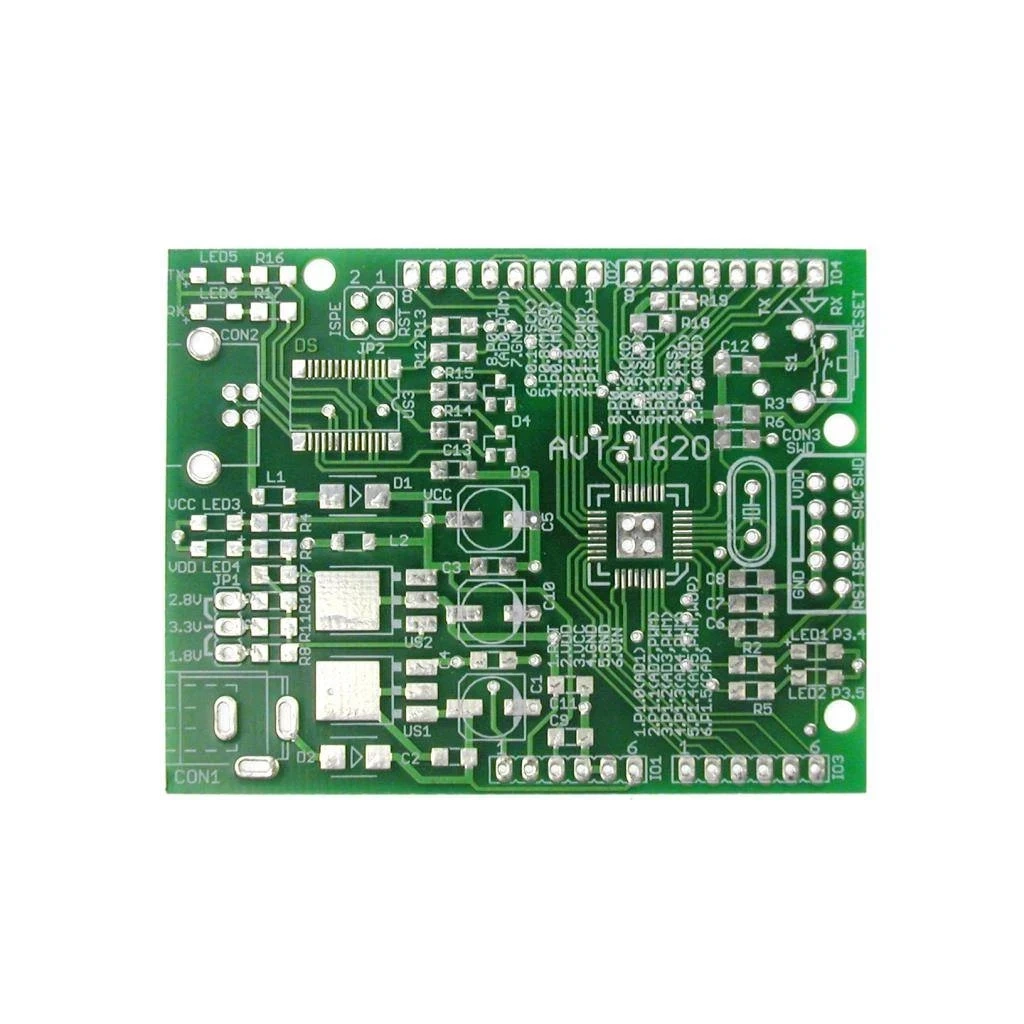

Cortexino LPC1114 płytka zgodna z Arduino - PCB do projektu AVT 1620

Ułatwia naukę mikrokontrolerów Cortex-M0, z LPC1114, konwerterem USB-UART FT232R, programowaniem ISP przez USB i złączami zgodnymi z Arduino. Wersja A zawiera płytkę PCB.

Wersja

Rozmiar

Dostępny

17,00 zł

brutto / szt.

Szybkie zakupy 1-Click(bez rejestracji)

Dostępne również w sklepie firmowym w Warszawie

Szybka dostawa od 7,49 zł, Darmowa dostawa od 350,00 zł

Zwroty do 15 dni

Bezpieczne zakupy

Dodaj do listy zakupowej Dodaj opinię Zapytaj o ten produkt

Kod handlowy:

AVT1620 A

Marka:

5903890029067

Cortexino – płytka LPC1114 kompatybilna z Arduino AVT1620

Płytka pozwala zbudować platformę edukacyjną Cortex-M0 ze złączami zgodnymi z Arduino i programowaniem przez USB.

Cortex-M0 w formacie zgodnym z Arduino

AVT1620 Cortexino pozwala zbudować płytkę uruchomieniową z mikrokontrolerem LPC1114 i rdzeniem Cortex-M0. To dobry wybór do nauki 32-bitowych mikrokontrolerów, testowania peryferiów i przenoszenia prostych projektów z płytek 8-bitowych na wydajniejszą platformę.

Rozmieszczenie złączy jest kompatybilne z Arduino, co ułatwia stosowanie modułów rozszerzeń. Na płytce przewidziano konwerter USB-UART FT232R, programowanie ISP przez USB, złącze SWD dla zewnętrznego programatora/debuggera, wybór napięcia zasilania mikrokontrolera oraz diody LED i przycisk reset do szybkich testów.

LPC1114 Cortex-M0 32-bitowy mikrokontroler z 32 kB Flash, 8 kB RAM i taktowaniem do 50 MHz

USB-UART i ISP przez USB FT232R umożliwia komunikację szeregową i automatyzację programowania w trybie ISP

Płytka PCB 53×68 mm wersja A zawiera płytkę PCB do samodzielnego skompletowania elementów

Karta techniczna
AVT1620

Płytka uruchomieniowa Cortexino z mikrokontrolerem ARM Cortex-M0, interfejsem USB-UART, programowaniem ISP przez USB, złączem SWD oraz rozmieszczeniem gniazd zgodnym z Arduino.

Wersja	A – płytka PCB
Typ projektu	płytka uruchomieniowa z mikrokontrolerem ARM Cortex-M0
Nazwa projektu	Cortexino
Zastosowanie	nauka i prototypowanie z mikrokontrolerami ARM, uruchamianie aplikacji w układzie zgodnym mechanicznie z Arduino
Rdzeń mikrokontrolera	ARM Cortex-M0, 32-bit
Pamięć programu	32 kB Flash
Pamięć operacyjna	8 kB RAM
Maksymalne taktowanie	do 50 MHz
Zgodność mechaniczna	rozmieszczenie gniazd zgodne z Arduino Duemilanove i modułami rozszerzeń typu shield
Interfejs z komputerem	USB-UART, widoczny w systemie jako wirtualny port COM po instalacji sterowników VCP
Programowanie przez USB	ISP przez interfejs USB-UART
Programowanie i debugowanie zewnętrzne	złącze SWD dla zewnętrznego programatora/debuggera
Złącze USB	USB-B
Złącze zasilania zewnętrznego	gniazdo DC 2,1/5,5 mm
Zasilanie z USB	około 4,5 V, zalecany pobór prądu do 100 mA
Zasilanie zewnętrzne	7…12 VDC
Porty użytkownika	wyprowadzenia I/O w układzie zgodnym mechanicznie z Arduino
Interfejs I2C	dostępny na liniach z rezystorami podciągającymi
Sygnalizacja	zasilanie, aktywność USB oraz dwie diody użytkownika
Narzędzia programowe	LPCXpresso i Flash Magic
Rodzaj montażu mikrokontrolera	SMD o drobnym rastrze, wymagający dokładnego lutowania
Wymiary płytki PCB	53×68 mm

Pobierz dokumentację PDF Sterowniki FTDI VCP

Wersja A – płytka PCB

AVT1620 A zawiera płytkę PCB do projektu Cortexino, czyli płytki z LPC1114 kompatybilnej z Arduino. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.

Wykaz elementów

R2, R4, R5, R9, R12-R17: 1 kΩ
R3, R6: 10 kΩ
R7: 330 Ω
R8: 10 Ω
R10: 220 Ω
R11: 150 Ω
R18, R19: 4,7 kΩ
C1, C5, C10: 100 µF / 16 V, SMD C
C2, C3, C4, C6, C9, C11, C12, C13: 100 nF, SMD
C7, C8: 18 pF, SMD
D1: BAS85
D2: 1N4007, SMD
D3, D4: BAR43
LED1-LED6: LED SMD
US1: 78M05
US2: 1117-1.8
US3: FT232R
US4: LPC1114 HQFN33/301
L1, L2: dławik 1…10 mH, SMD
S1: mikroswitch kątowy
Q1: rezonator 12 MHz
JP1: goldpin 1×3 + jumper
JP2: goldpin 2×2 + 2 zworki
IO1, IO3: gniazdo goldpin 1×6
IO2, IO4: gniazdo goldpin 1×8
CON1: gniazdo DC 2,1/5,5 mm kątowe
CON2: gniazdo USB B kątowe
CON3: goldpin 2×5

Notes

Przy zasilaniu z USB prąd pobierany przez płytkę i dołączone peryferia nie powinien przekraczać 100 mA. Przy większym poborze prądu należy użyć zewnętrznego zasilacza 7…12 VDC.

JP1 wybiera napięcie zasilania mikrokontrolera: 1,8 V, 2,8 V albo 3,3 V. Przed uruchomieniem trzeba sprawdzić pozycję zworki i zgodność napięcia z dołączanymi modułami.

Po zainstalowaniu sterowników FTDI VCP konwerter FT232R powinien pojawić się w systemie jako port COM. Zworki JP2 umożliwiają automatyczne sterowanie liniami RESET i ISP ENABLE podczas programowania przez Flash Magic.

Uwaga: Mikrokontroler LPC1114 w obudowie HQFN33 wymaga precyzyjnego montażu SMD. Przed pierwszym podłączeniem USB sprawdź zwarcia przy US4 i FT232R, napięcia 5 V oraz wybrane napięcie zasilania mikrokontrolera.

Film

Najczęściej zadawane pytania

Co zawiera wersja AVT1620 A?

Wersja A zawiera płytkę PCB. Wszystkie elementy elektroniczne trzeba skompletować osobno.

Do czego służy AVT1620 Cortexino?

To płytka uruchomieniowa do nauki i testowania mikrokontrolera LPC1114 z rdzeniem Cortex-M0, ze złączami zgodnymi z Arduino.

Jaki mikrokontroler zastosowano?

Projekt wykorzystuje LPC1114/301 z rdzeniem ARM Cortex-M0, pamięcią 32 kB Flash, 8 kB RAM i taktowaniem do 50 MHz.

Czy płytka jest zgodna z Arduino?

Rozmieszczenie złączy jest zgodne z Arduino, co pozwala stosować wiele modułów rozszerzeń typu shield, z uwzględnieniem zgodności napięć i sygnałów.

Jak programuje się mikrokontroler?

Mikrokontroler można programować w trybie ISP przez USB z użyciem FT232R albo przez zewnętrzny programator/debugger podłączony do złącza SWD.

Do czego służy FT232R?

FT232R działa jako konwerter USB-UART, umożliwia komunikację z komputerem oraz pomaga automatyzować programowanie ISP.

Skąd pobrać sterowniki FTDI?

Najnowsze sterowniki VCP można pobrać ze strony producenta FTDI: https://ftdichip.com/drivers/vcp-drivers/

Jak można zasilać płytkę?

Można zasilać ją z USB przy małym poborze prądu albo z zewnętrznego zasilacza 7…12 VDC, gdy wymagane jest stabilizowane 5 V i większa wydajność prądowa.

Do czego służy JP1?

JP1 wybiera napięcie zasilania mikrokontrolera: 1,8 V, 2,8 V albo 3,3 V.

Czy to jest kompletny zestaw do montażu?

Nie. To wersja A, czyli sama płytka PCB. LPC1114, FT232R, stabilizatory, diody, rezystory, kondensatory, dławiki, rezonator 12 MHz, gniazda, goldpiny, zworki i pozostałe elementy trzeba dobrać osobno według wykazu.
