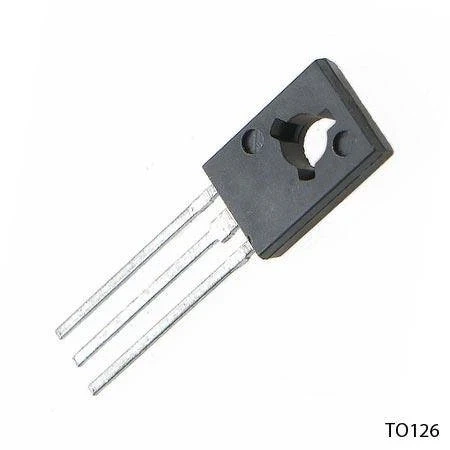

Tranzystor bipolarny BD435 typu NPN w obudowie TO-126

Element typu NPN o napięciu kolektor-emiter 32 V i prądzie kolektora 4 A. Tranzystor bipolarny steruje się prądem bazy, nie napięciem — obwód wejściowy projektuje się więc pod prąd, a nie pod poziom logiczny.

Moc strat 36 W odnosi się do pracy z radiatorem utrzymującym obudowę w temperaturze odniesienia. Bez odprowadzenia ciepła rzeczywista dopuszczalna moc jest wielokrotnie niższa, dlatego dobór radiatora jest częścią projektu.

Specyfikacja techniczna

• typ: tranzystor bipolarny
• polaryzacja: NPN
• napięcie kolektor-emiter: 32 V
• prąd kolektora: 4 A
• moc strat: 36 W
• obudowa: TO-126
• montaż: przewlekany
