AVTduino LCD - wyświetlacz i panel peryferiów Arduino - zlutowany KIT AVT 1615
- Rozszerz Arduino o gotowy panel LCD 2×16, przyciski, LED-y, LM35 i piezo. AVT1615 C to zlutowany moduł do montażu na płytce bazowej.
AVTduino LCD - wyświetlacz i panel peryferiów Arduino - zlutowany AVT1615
Zlutowany moduł Arduino z LCD 2×16, przyciskami, LED-ami, czujnikiem LM35, wejściem analogowym i piezo.
Zlutowany panel LCD i peryferiów dla Arduino

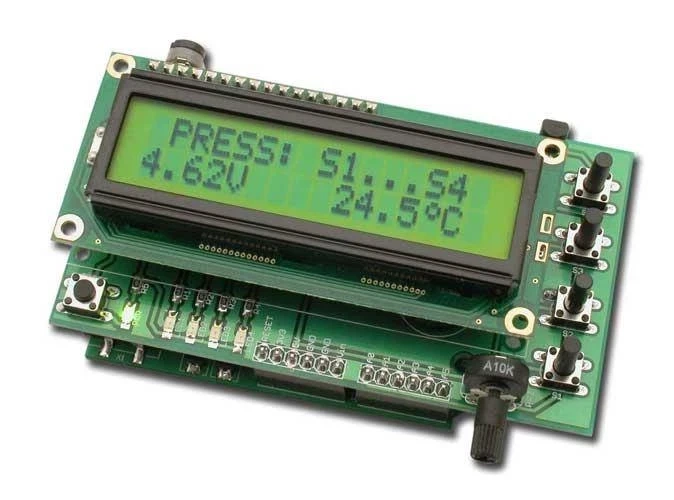

AVT1615 C to zlutowany moduł rozszerzający Arduino o LCD 2×16, cztery przyciski użytkownika, przycisk RESET, cztery diody LED, czujnik temperatury LM35, potencjometr podłączony do wejścia analogowego oraz sygnalizator piezo.
Moduł jest przeznaczony do montażu na płytce bazowej Arduino jako nakładka. Ułatwia szybkie uruchamianie prototypów, testowanie interfejsu użytkownika i budowę prostych urządzeń z wyświetlaniem danych. Wersja C wymaga podłączenia do zgodnej płytki bazowej, sprawdzenia linii portów używanych przez moduł oraz przygotowania programu obsługującego LCD i peryferia.
Karta techniczna
AVT1615
Zlutowany moduł peryferiów dla Arduino z wyświetlaczem LCD 2×16, przyciskami, diodami LED, czujnikiem temperatury LM35, wejściem analogowym i sygnalizatorem piezo.
| Wersja | A – płytka drukowana PCB |
| Funkcja | moduł LCD i peryferiów dla Arduino |
| Format modułu | nakładka na płytkę bazową Arduino |
| Wyświetlacz | LCD 2×16 znaków z podświetleniem |
| Elementy interfejsu | 4 przyciski użytkownika, RESET, 4 diody LED |
| Funkcje pomiarowe i testowe | czujnik temperatury LM35, regulowane wejście analogowe 0...5 V, sygnalizator piezo |
| Regulacja kontrastu LCD | potencjometr PR1 |
| Złącze programowania | ISP |
| Zasilanie | 5 VDC z płytki bazowej Arduino |
| Płytka PCB | 53×92 mm |
Wersja
AVT1615 C – zlutowany układ. Wersja zawiera zmontowany moduł AVTduino LCD z wyświetlaczem LCD 2×16, przyciskami, diodami LED, czujnikiem temperatury LM35, przetwornikiem piezo, potencjometrami i złączami. Układ wymaga podłączenia do zgodnej płytki bazowej Arduino oraz obsługi odpowiednich portów w programie.
Notes
Moduł zajmuje konkretne linie mikrokontrolera: LCD korzysta z PD4–PD7 oraz PB0/PB1, przyciski z PD0–PD3, LED-y z PB2–PB5, LM35 z PC1, PR2 z PC0, a piezo z PC5.
Przed nałożeniem na płytkę bazową trzeba sprawdzić zgodność złącz, poprawność orientacji modułu oraz to, czy używany program nie wykorzystuje tych samych portów do innych funkcji.
Kontrast wyświetlacza ustawia się potencjometrem PR1. PR2 pozwala podawać na ADC0 regulowane napięcie 0...5 V, przydatne np. do zmiany nastawy, częstotliwości lub wypełnienia w programie.
Zlutowany moduł nie zastępuje płytki bazowej Arduino. Jest nakładką z peryferiami i wymaga programu obsługującego LCD, przyciski, LED-y, czujnik temperatury oraz piezo.
Uwaga: Przed podłączeniem modułu do płytki bazowej trzeba sprawdzić poprawność montażu, orientację złączy, ustawienie kontrastu LCD oraz brak zwarć na liniach zasilania 5 V i GND.
Najczęściej zadawane pytania
AVT1615 C to zlutowany moduł AVTduino LCD z wyświetlaczem LCD 2×16, przyciskami, diodami LED, czujnikiem LM35, regulowanym wejściem analogowym, przetwornikiem piezo i złączami do płytki bazowej Arduino.
Nie. To zlutowany moduł peryferiów do montażu na płytce bazowej Arduino. Do pracy wymaga zgodnej płytki bazowej i programu obsługującego użyte porty.
Moduł dodaje LCD 2×16, przyciski, diody LED, czujnik temperatury LM35, regulowane wejście analogowe, sygnalizator piezo, RESET i złącze ISP.
Linie danych LCD są podłączone do PD4–PD7, a linie sterujące do PB0 i PB1. Kontrast reguluje potencjometr PR1.
PR2 pozwala podać na wejście ADC0 regulowane napięcie 0...5 V. Może służyć jako nastawa programu, np. do zmiany częstotliwości, wypełnienia, progu lub wartości zadanej.
