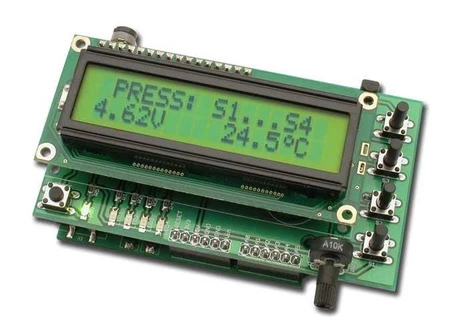

AVTduino LCD - wyświetlacz i panel peryferiów Arduino - zlutowany KIT AVT 1615

Rozszerz Arduino o gotowy panel LCD 2×16, przyciski, LED-y, LM35 i piezo. AVT1615 C to zlutowany moduł do montażu na płytce bazowej.

Wersja

Rozmiar

Dostępny

112,00 zł

brutto / szt.

Szybkie zakupy 1-Click(bez rejestracji)

Dostępne również w sklepie firmowym w Warszawie

Szybka dostawa od 9,50 zł, Darmowa dostawa od 350,00 zł

Zwroty do 15 dni

Bezpieczne zakupy

Odroczone płatności. Kup teraz, zapłać za 30 dni

Kup teraz, zapłać później - 4 kroki

Przy wyborze formy płatności, wybierz PayPo jeżeli dokonujesz zakupu jako konsument.

PayPo opłaci twój rachunek w sklepie.
Na stronie PayPo sprawdź swoje dane i podaj pesel.

Po otrzymaniu zakupów decydujesz co ci pasuje, a co nie. Możesz zwrócić część albo całość zamówienia - wtedy zmniejszy się też kwota do zapłaty PayPo.

W ciągu 30 dni od zakupu płacisz PayPo za swoje zakupy bez żadnych dodatkowych kosztów. Jeśli chcesz, rozkładasz swoją płatność na raty.

Dodaj do listy zakupowej Dodaj opinię Zapytaj o ten produkt

Kod handlowy:

AVT1615 C

Marka:

5903890009441

AVTduino LCD - wyświetlacz i panel peryferiów Arduino - zlutowany AVT1615

Zlutowany moduł Arduino z LCD 2×16, przyciskami, LED-ami, czujnikiem LM35, wejściem analogowym i piezo.

Zlutowany panel LCD i peryferiów dla Arduino

AVT1615 C to zlutowany moduł rozszerzający Arduino o LCD 2×16, cztery przyciski użytkownika, przycisk RESET, cztery diody LED, czujnik temperatury LM35, potencjometr podłączony do wejścia analogowego oraz sygnalizator piezo.

Moduł jest przeznaczony do montażu na płytce bazowej Arduino jako nakładka. Ułatwia szybkie uruchamianie prototypów, testowanie interfejsu użytkownika i budowę prostych urządzeń z wyświetlaniem danych. Wersja C wymaga podłączenia do zgodnej płytki bazowej, sprawdzenia linii portów używanych przez moduł oraz przygotowania programu obsługującego LCD i peryferia.

Zlutowany moduł LCD nakładka Arduino z wyświetlaczem 2×16 i gotowym panelem użytkownika

Peryferia do prototypów S1–S4, RESET, LED1–LED4, LM35, PR2 i piezo na jednej płytce

Zasilanie 5 VDC moduł zasilany z płytki bazowej Arduino

Karta techniczna
AVT1615

Zlutowany moduł peryferiów dla Arduino z wyświetlaczem LCD 2×16, przyciskami, diodami LED, czujnikiem temperatury LM35, wejściem analogowym i sygnalizatorem piezo.

Wersja	A – płytka drukowana PCB
Funkcja	moduł LCD i peryferiów dla Arduino
Format modułu	nakładka na płytkę bazową Arduino
Wyświetlacz	LCD 2×16 znaków z podświetleniem
Elementy interfejsu	4 przyciski użytkownika, RESET, 4 diody LED
Funkcje pomiarowe i testowe	czujnik temperatury LM35, regulowane wejście analogowe 0...5 V, sygnalizator piezo
Regulacja kontrastu LCD	potencjometr PR1
Złącze programowania	ISP
Zasilanie	5 VDC z płytki bazowej Arduino
Płytka PCB	53×92 mm

Pobierz dokumentację PDF

Wersja

AVT1615 C – zlutowany układ. Wersja zawiera zmontowany moduł AVTduino LCD z wyświetlaczem LCD 2×16, przyciskami, diodami LED, czujnikiem temperatury LM35, przetwornikiem piezo, potencjometrami i złączami. Układ wymaga podłączenia do zgodnej płytki bazowej Arduino oraz obsługi odpowiednich portów w programie.

Notes

Moduł zajmuje konkretne linie mikrokontrolera: LCD korzysta z PD4–PD7 oraz PB0/PB1, przyciski z PD0–PD3, LED-y z PB2–PB5, LM35 z PC1, PR2 z PC0, a piezo z PC5.

Przed nałożeniem na płytkę bazową trzeba sprawdzić zgodność złącz, poprawność orientacji modułu oraz to, czy używany program nie wykorzystuje tych samych portów do innych funkcji.

Kontrast wyświetlacza ustawia się potencjometrem PR1. PR2 pozwala podawać na ADC0 regulowane napięcie 0...5 V, przydatne np. do zmiany nastawy, częstotliwości lub wypełnienia w programie.

Zlutowany moduł nie zastępuje płytki bazowej Arduino. Jest nakładką z peryferiami i wymaga programu obsługującego LCD, przyciski, LED-y, czujnik temperatury oraz piezo.

Uwaga: Przed podłączeniem modułu do płytki bazowej trzeba sprawdzić poprawność montażu, orientację złączy, ustawienie kontrastu LCD oraz brak zwarć na liniach zasilania 5 V i GND.

Najczęściej zadawane pytania

Co zawiera wersja AVT1615 C?

AVT1615 C to zlutowany moduł AVTduino LCD z wyświetlaczem LCD 2×16, przyciskami, diodami LED, czujnikiem LM35, regulowanym wejściem analogowym, przetwornikiem piezo i złączami do płytki bazowej Arduino.

Czy wersja C jest samodzielnym urządzeniem?

Nie. To zlutowany moduł peryferiów do montażu na płytce bazowej Arduino. Do pracy wymaga zgodnej płytki bazowej i programu obsługującego użyte porty.

Co dodaje AVT1615 do Arduino?

Moduł dodaje LCD 2×16, przyciski, diody LED, czujnik temperatury LM35, regulowane wejście analogowe, sygnalizator piezo, RESET i złącze ISP.

Jak podłączony jest wyświetlacz LCD?

Linie danych LCD są podłączone do PD4–PD7, a linie sterujące do PB0 i PB1. Kontrast reguluje potencjometr PR1.

Do czego służy potencjometr PR2?

PR2 pozwala podać na wejście ADC0 regulowane napięcie 0...5 V. Może służyć jako nastawa programu, np. do zmiany częstotliwości, wypełnienia, progu lub wartości zadanej.
