Koder RGB na sygnał zespolony PAL i NTSC z wyjściem S-Video

Wyświetlacz komputerowy i konsola pracują na rozdzielonych składowych RGB, a telewizor z wejściem chinch oczekuje jednego przewodu z sygnałem zespolonym. Układ zamienia składowe czerwoną, zieloną i niebieską na sygnał luminancji i chrominancji, a następnie łączy je w sygnał zespolony zgodny ze standardem PAL albo NTSC, wybieranym poziomem logicznym na wejściu sterującym. Równolegle udostępnia rozdzielone wyjścia Y i C, czyli S-Video, o wyższej jakości niż sygnał zespolony. Wszystkie wyjścia sterują bezpośrednio linią 75 om zamkniętą po obu stronach, a wbudowana linia opóźniająca i filtry strojone automatycznie eliminują potrzebę zewnętrznych elementów dostrajanych.

Specyfikacja techniczna

• typ: koder wizyjny RGB na sygnał zespolony
• standardy: PAL i NTSC, wybierane poziomem logicznym
• wyjścia: sygnał zespolony oraz rozdzielone Y i C (S-Video)
• obciążalność wyjść: linia 75 om zamknięta obustronnie
• napięcie zasilania: 5V
• tryb uśpienia: pobór poniżej 1mA

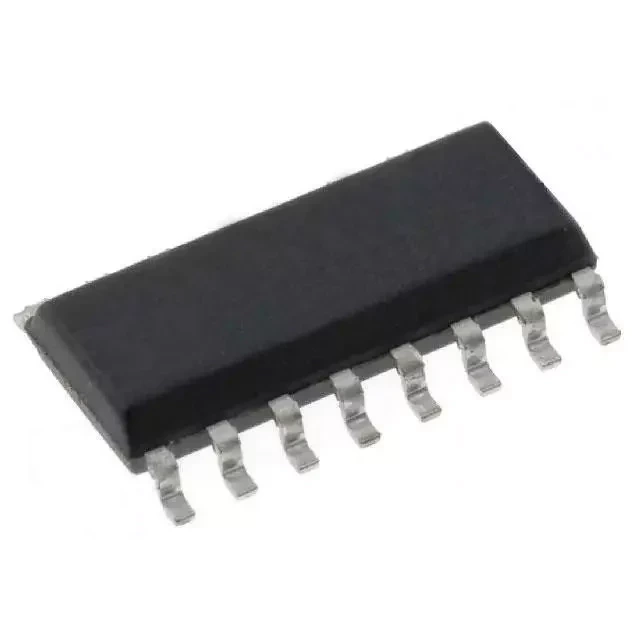

• obudowa: SO-16
• montaż: powierzchniowy
