Tester elementów elektronicznych

Testery elementów elektronicznych, mierniki LCR i testery SMD

Testery elementów elektronicznych do rezystorów, kondensatorów, cewek, diod i tranzystorów służą do szybkiej identyfikacji podzespołów oraz sprawdzania ich podstawowych parametrów. Przydają się podczas napraw urządzeń, selekcji elementów z demontażu, nauki elektroniki, kontroli podzespołów przed montażem oraz diagnostyki prostych uszkodzeń.

W tej kategorii znajdziesz testery automatyczne, cyfrowe mostki LCR oraz mierniki pęsetowe do elementów SMD. Ważną pozycję zajmują testery elementów i mierniki LCR FNIRSI oraz przyrządy pomiarowe UNI-T. Pozostałe urządzenia kontrolne znajdziesz w kategorii testery i próbniki elektryczne.

Tester elementów czy mostek LCR?

Automatyczny tester elementów elektronicznych jest przeznaczony głównie do szybkiego rozpoznawania podzespołów. Może wskazać typ elementu, wyprowadzenia i wybrane parametry, na przykład rezystancję, pojemność, indukcyjność lub napięcie przewodzenia diody. To dobre narzędzie do wstępnej kontroli i identyfikacji części.

Cyfrowy mostek LCR jest lepszym wyborem wtedy, gdy potrzebny jest dokładniejszy pomiar elementów pasywnych. W porównaniu z prostym testerem pozwala zwykle lepiej kontrolować warunki pomiaru, na przykład częstotliwość testową, oraz analizować parametry dodatkowe, takie jak ESR, dobroć Q lub współczynnik strat D.

Testery FNIRSI do elementów elektronicznych

miernik LCR-T4 FNIRSI do testowania tranzystorów, rezystorów, cewek, kondensatorów i diod to przykład automatycznego testera elementów do szybkiej identyfikacji podstawowych podzespołów. Sprawdzi się przy sortowaniu elementów, kontroli części z demontażu i nauce rozpoznawania parametrów elementów elektronicznych.

cyfrowy mostek LCR FNIRSI LC1020E jest przeznaczony do dokładniejszego badania rezystorów, kondensatorów i cewek. W opisie kategorii nadrzędnej wskazano, że mierzy parametry L, C, R i Z oraz wartości dodatkowe, takie jak X, D, Q, kąt fazowy i ESR. To właściwy kierunek, gdy zwykłe rozpoznanie elementu nie wystarcza.

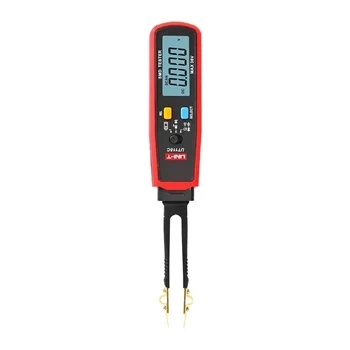

Miernik pęsetowy do elementów SMD

Miernik pęsetowy do elementów SMD ułatwia pomiary małych rezystorów, kondensatorów i innych elementów montowanych powierzchniowo. Konstrukcja z końcówkami w formie pęsety pozwala chwycić drobny podzespół bez stosowania przewodów pomiarowych i bez niewygodnego dociskania klasycznych sond.

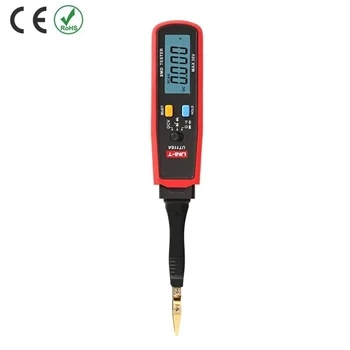

Przykładem takiego przyrządu jest miernik pęsetowy i tester elementów SMD UNI-T UT-116A. Taki tester jest szczególnie praktyczny przy pracy z elementami SMD, gdzie ważne są szybki kontakt z końcówkami elementu, wygoda obsługi i ograniczenie ryzyka przesunięcia drobnego podzespołu podczas pomiaru.

Do czego przydaje się tester elementów?

Tester elementów elektronicznych do warsztatu nie zastępuje wszystkich przyrządów pomiarowych, ale znacząco przyspiesza wiele codziennych czynności. Pozwala szybko odróżnić rezystor od dławika, sprawdzić orientacyjnie pojemność kondensatora, zidentyfikować wyprowadzenia tranzystora albo ocenić, czy element z demontażu warto dalej badać.

• do selekcji elementów z demontażu – szybkie rozpoznanie typu i podstawowych parametrów,
• do nauki elektroniki – sprawdzanie, jak różne podzespoły są identyfikowane przez tester,
• do kontroli rezystorów, kondensatorów i cewek – podstawowy pomiar R, C i L,
• do badania diod i tranzystorów – identyfikacja typu elementu i wyprowadzeń,
• do elementów SMD – wygodniejsza praca z małymi podzespołami przy użyciu miernika pęsetowego,
• do pomiaru ESR i parametrów dodatkowych – wybór mostka LCR zamiast prostego testera automatycznego.

Jak wybrać tester elementów elektronicznych?

Najpierw trzeba określić, czy przyrząd ma służyć do szybkiego rozpoznawania elementów, do pomiarów elementów SMD, czy do dokładniejszej analizy parametrów LCR. Do podstawowej identyfikacji wystarczy tester automatyczny. Do pracy z drobnymi elementami lepszy będzie miernik pęsetowy. Do kondensatorów, cewek i pomiaru ESR warto wybrać mostek LCR.

Przy zakupie zwróć uwagę na obsługiwane typy elementów, zakresy pomiarowe, sposób podłączania podzespołów, możliwość pomiaru elementów SMD, dostępne częstotliwości testowe oraz prezentację wyników. Ważne jest też, czy tester pokazuje tylko podstawową wartość, czy także parametry dodatkowe przydatne w diagnostyce.

Ograniczenia testerów elementów

Automatyczny tester elementów nie jest pełnym zamiennikiem specjalistycznego przyrządu laboratoryjnego. Wynik zależy od metody pomiaru, częstotliwości testowej, stanu elementu, pojemności pasożytniczych i sposobu podłączenia. Element zachowujący się poprawnie w prostym teście może nadal nie działać prawidłowo w rzeczywistym układzie.

Dotyczy to szczególnie elementów pracujących przy większych napięciach, wysokich częstotliwościach, dużych prądach lub w układach impulsowych. Tester pomaga zawęzić problem, ale nie zawsze pozwala jednoznacznie ocenić element w warunkach jego docelowej pracy.

Bezpieczeństwo pomiarów elementów

Testery elementów elektronicznych należy podłączać wyłącznie do elementów odłączonych od zasilania. Kondensatory trzeba wcześniej rozładować, ponieważ zgromadzona energia może uszkodzić tester albo zafałszować wynik pomiaru.

Nie należy mierzyć elementów znajdujących się w aktywnym układzie, jeżeli producent testera nie dopuszcza takiego trybu pracy. Przy elementach z demontażu warto sprawdzić, czy nie są połączone z innymi podzespołami, które mogą wpływać na wynik.
