Tester elementów elektronicznych - Cyfrowy mostek LCR FNIRSI LC1020E

Mostek cyfrowy LCR Fnirsi LC1020E

FNIRSI® LC1020E High Precision Handheld Digital Bridge LCR ESR Tester to wysokiej klasy ręczny mostek cyfrowy LCR przeznaczony do precyzyjnych pomiarów rezystancji (R), indukcyjności (L) i pojemności (C), a także ESR oraz parametrów wtórnych. Urządzenie wyróżnia się dokładnością ±0.05%, 4.5-cyfrową rozdzielczością oraz szerokim zakresem częstotliwości testowych do 100 kHz.

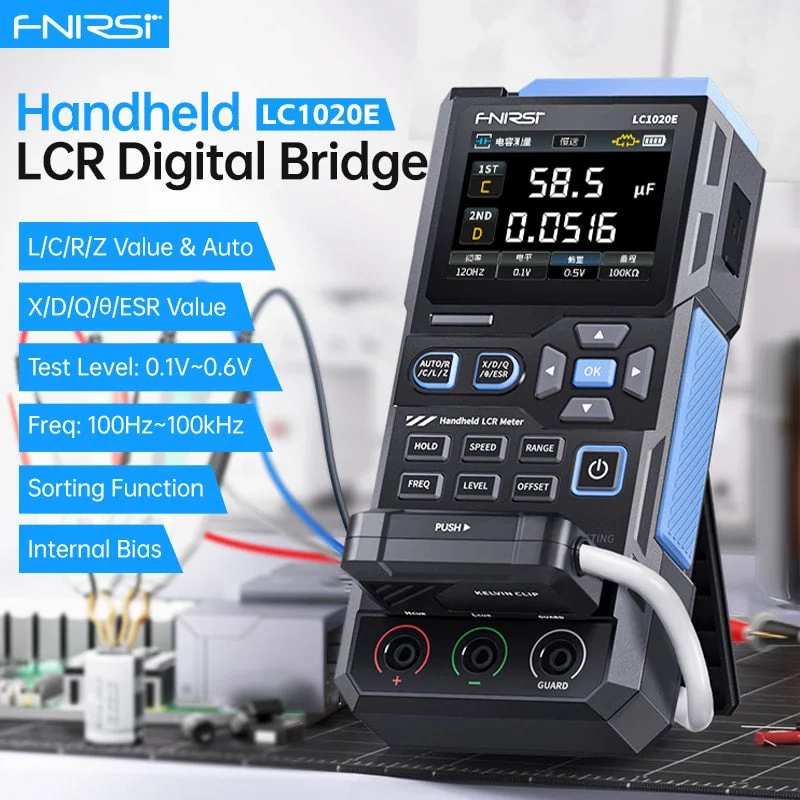

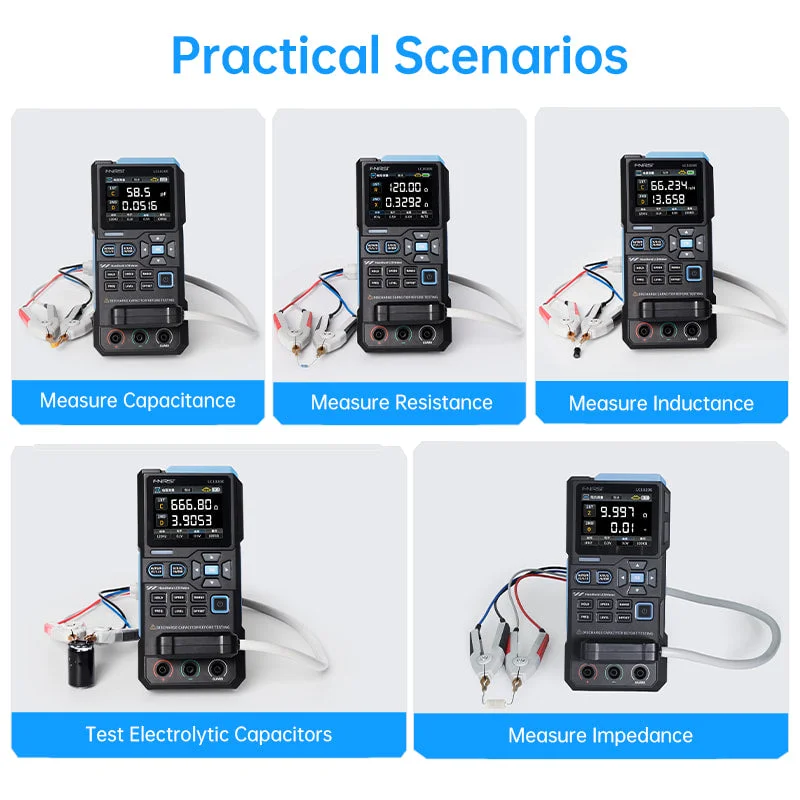

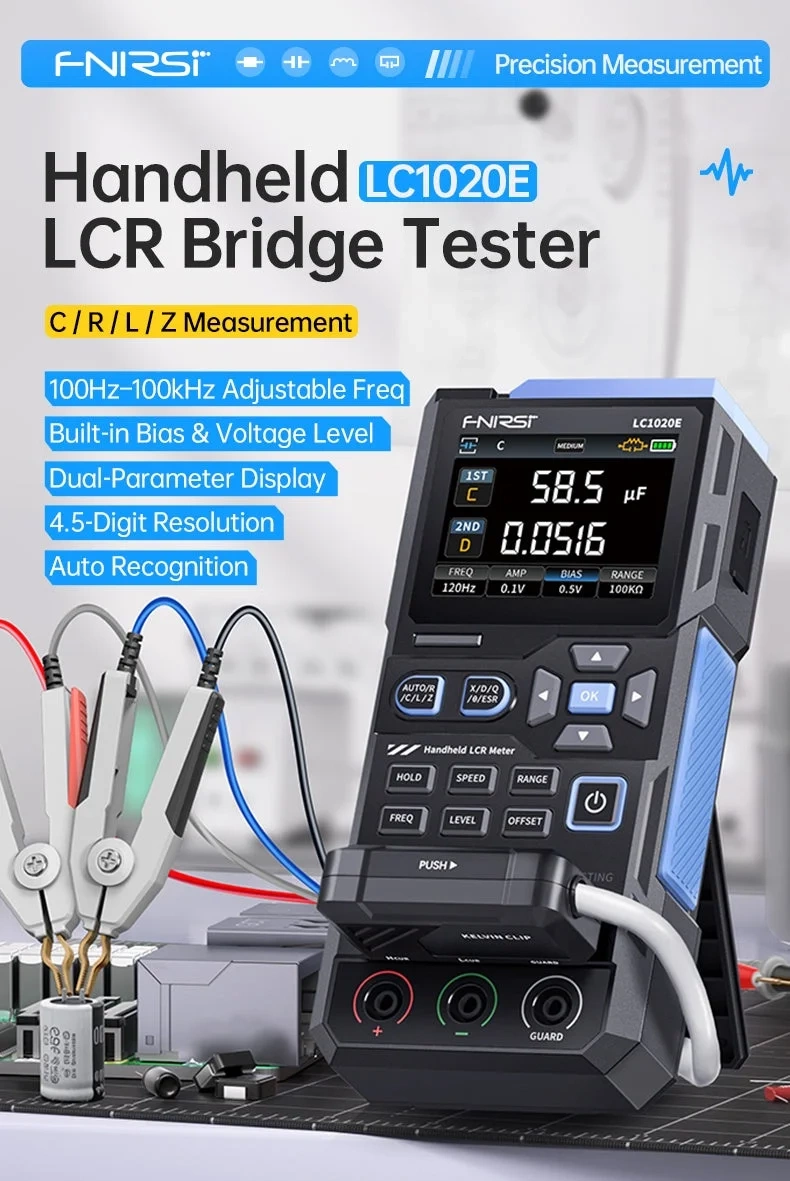

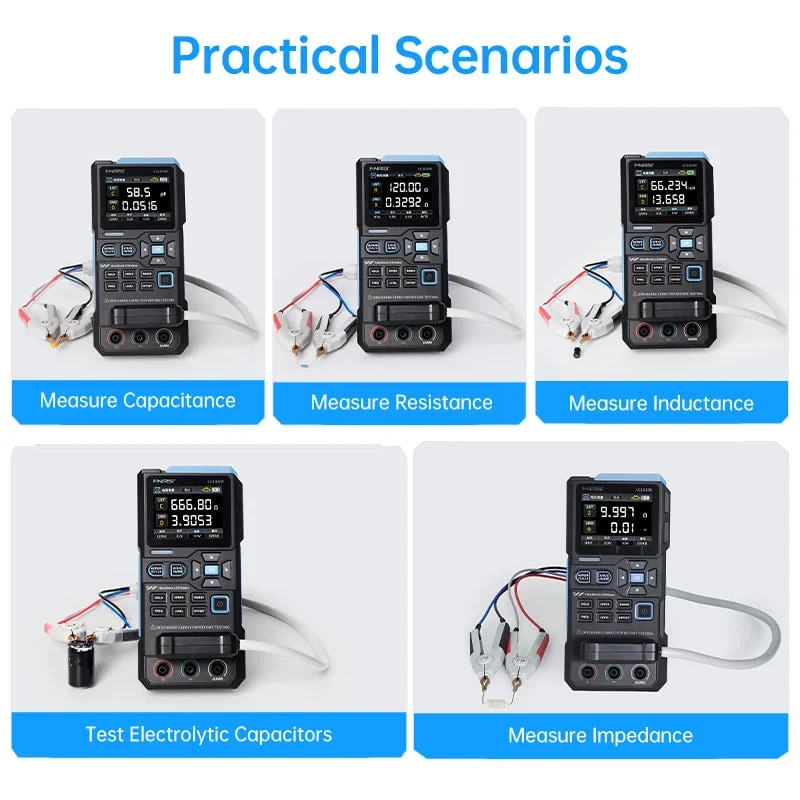

Dzięki automatycznej identyfikacji elementów RLC, funkcji sortowania, wbudowanemu napięciu polaryzacji oraz dwóm portom pomiarowym (3-terminalowy i 5-terminalowy z obsługą Kelvina), miernik doskonale sprawdza się w laboratoriach, produkcji oraz serwisie.

Wyposażony w 2.8-calowy kolorowy ekran TFT, umożliwia jednoczesne wyświetlanie parametrów głównych i dodatkowych (m.in. ESR, Q, D, θ), zapewniając pełną kontrolę nad testowanymi komponentami. Zasilany wbudowaną baterią 3000 mAh, umożliwia mobilną pracę bez konieczności stałego podłączenia do zasilania.

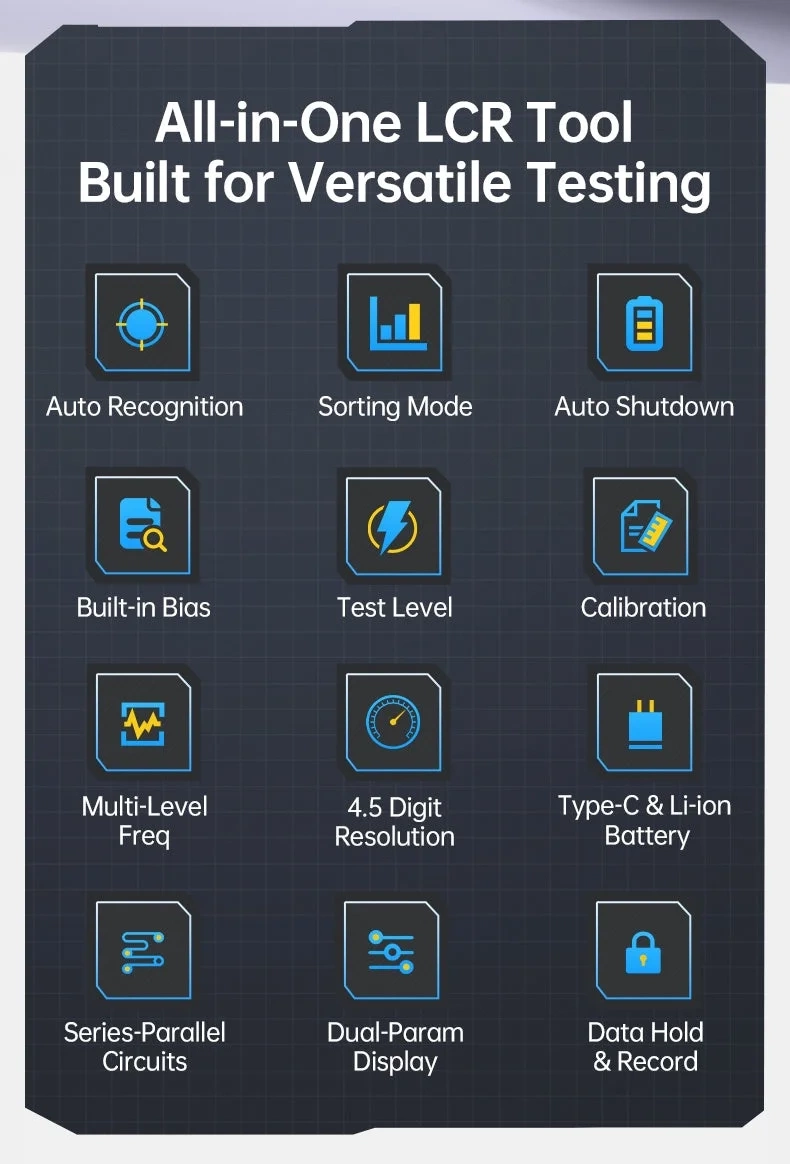

Najważniejsze cechy

• Wysoka precyzja pomiaru – dokładność do ±0.05% z rozdzielczością 4.5 cyfry.

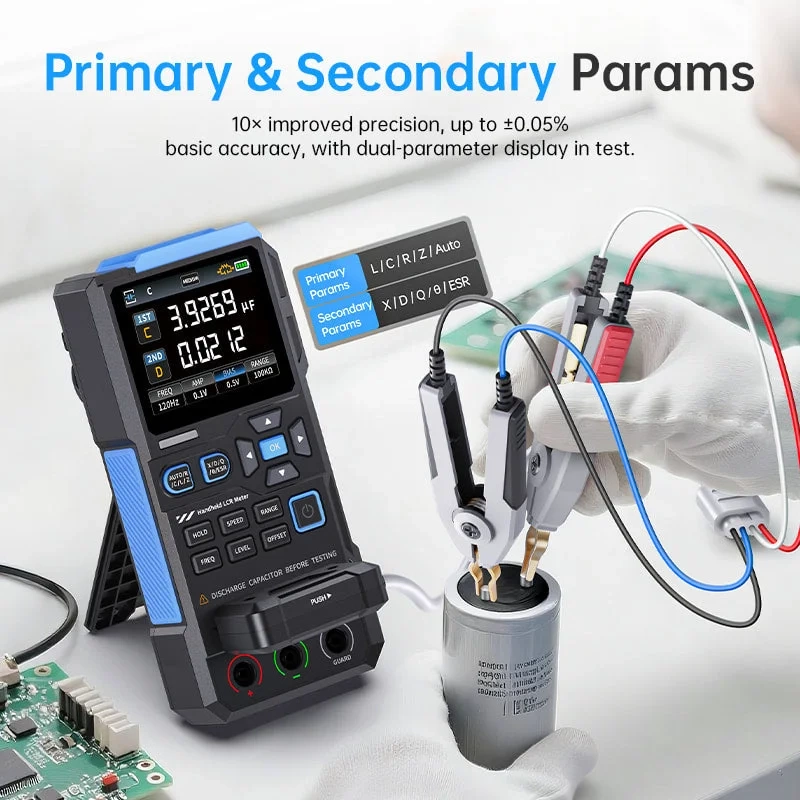

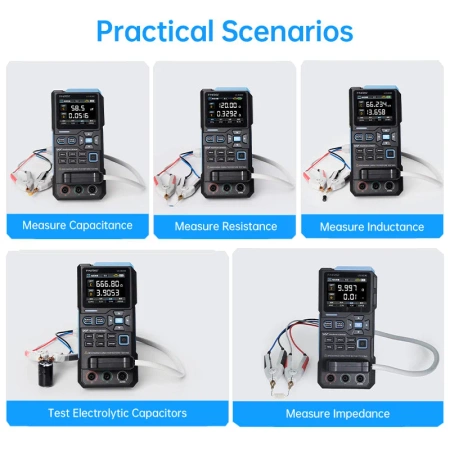

• Szeroka obsługa parametrów – pomiar L, C, R, Z oraz parametrów wtórnych X, D, Q, θ i ESR.

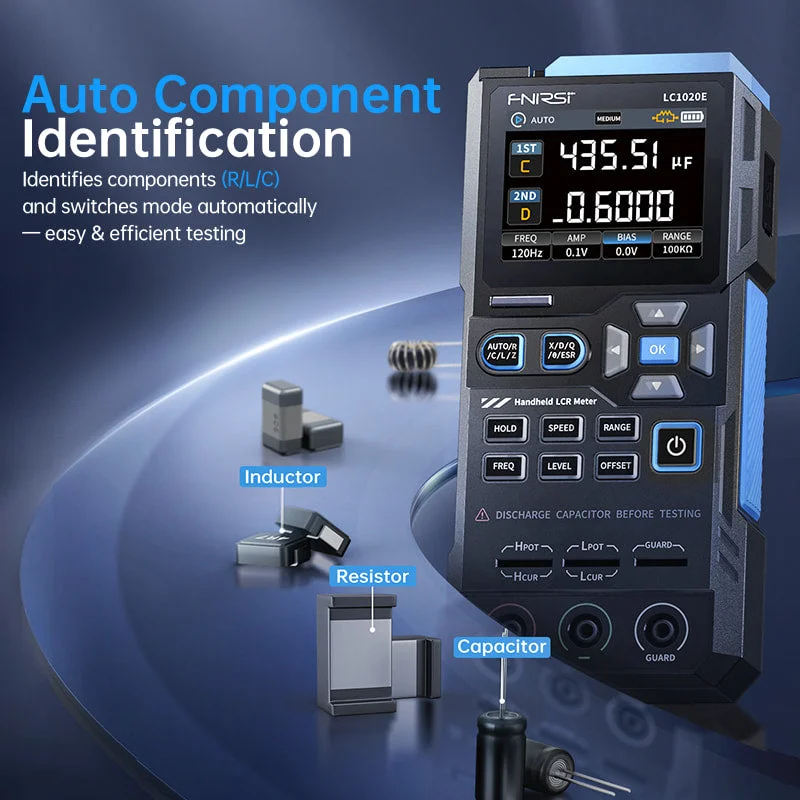

• Automatyczna identyfikacja komponentów R/L/C – szybkie i intuicyjne testowanie.

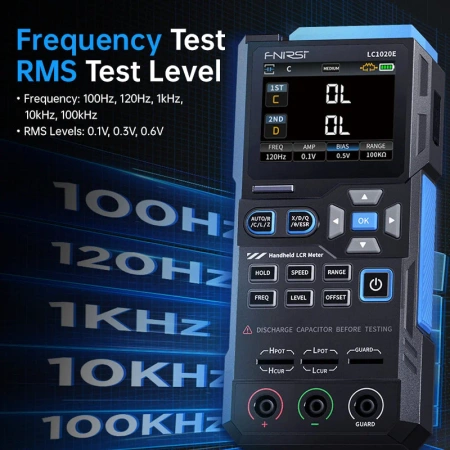

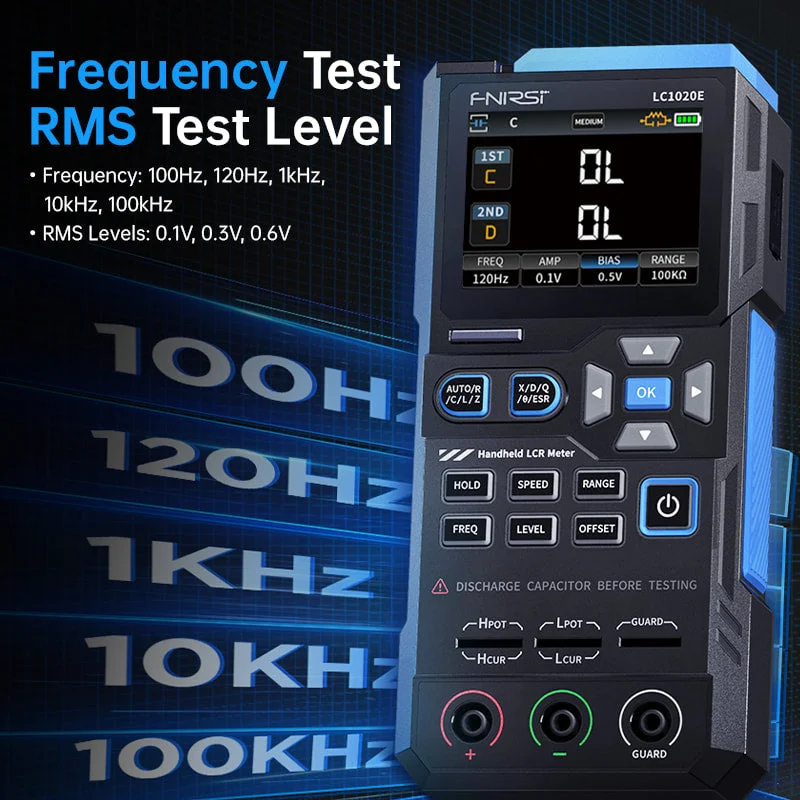

• 5 częstotliwości testowych – 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz.
• 3 poziomy napięcia testowego – 0.1 V, 0.3 V, 0.6 V RMS.

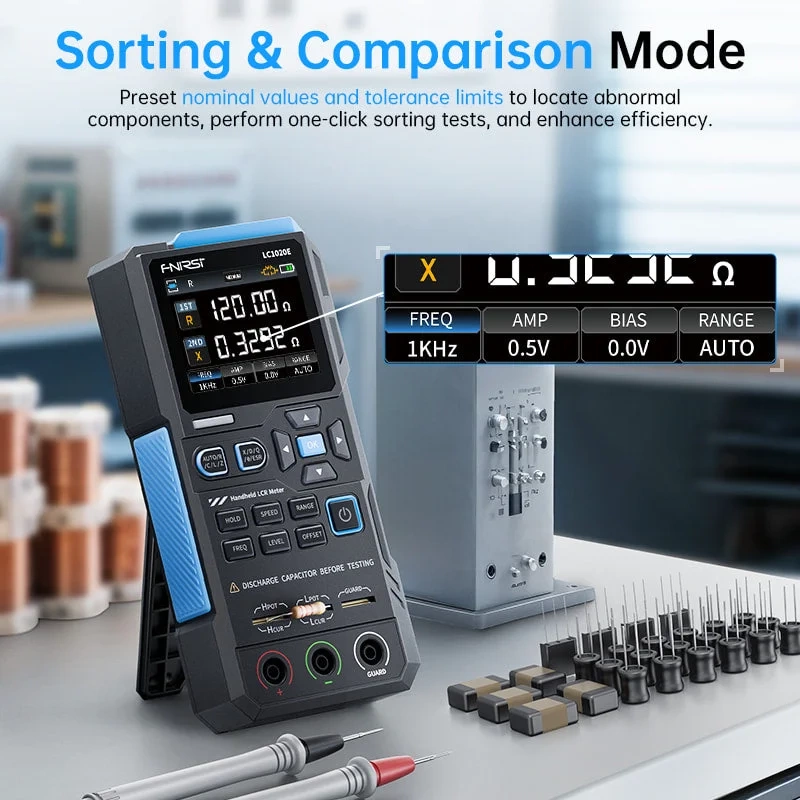

• Funkcja sortowania i porównania – automatyczna ocena zgodności z wartościami nominalnymi (0.1%–99.9%).

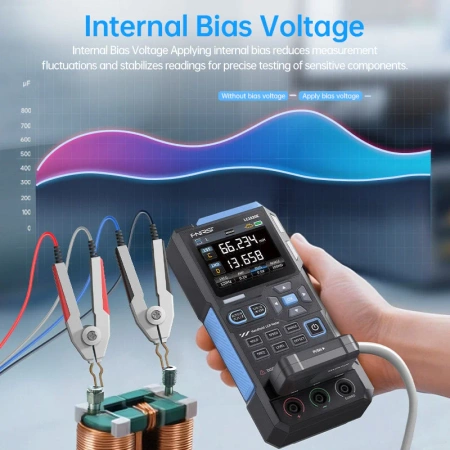

• Wbudowane napięcie polaryzacji – poprawa stabilności i powtarzalności pomiarów.

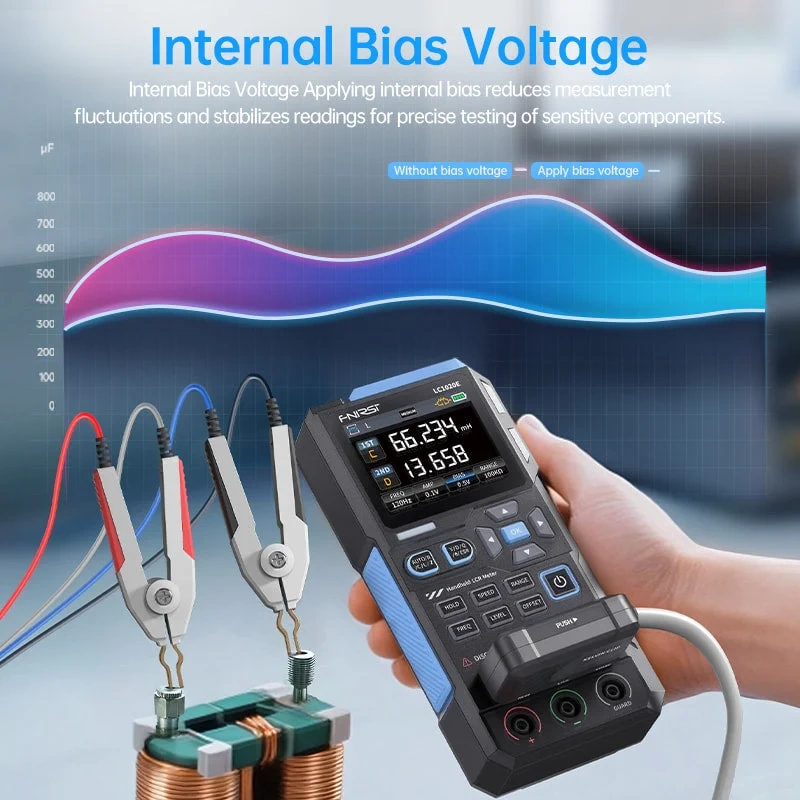

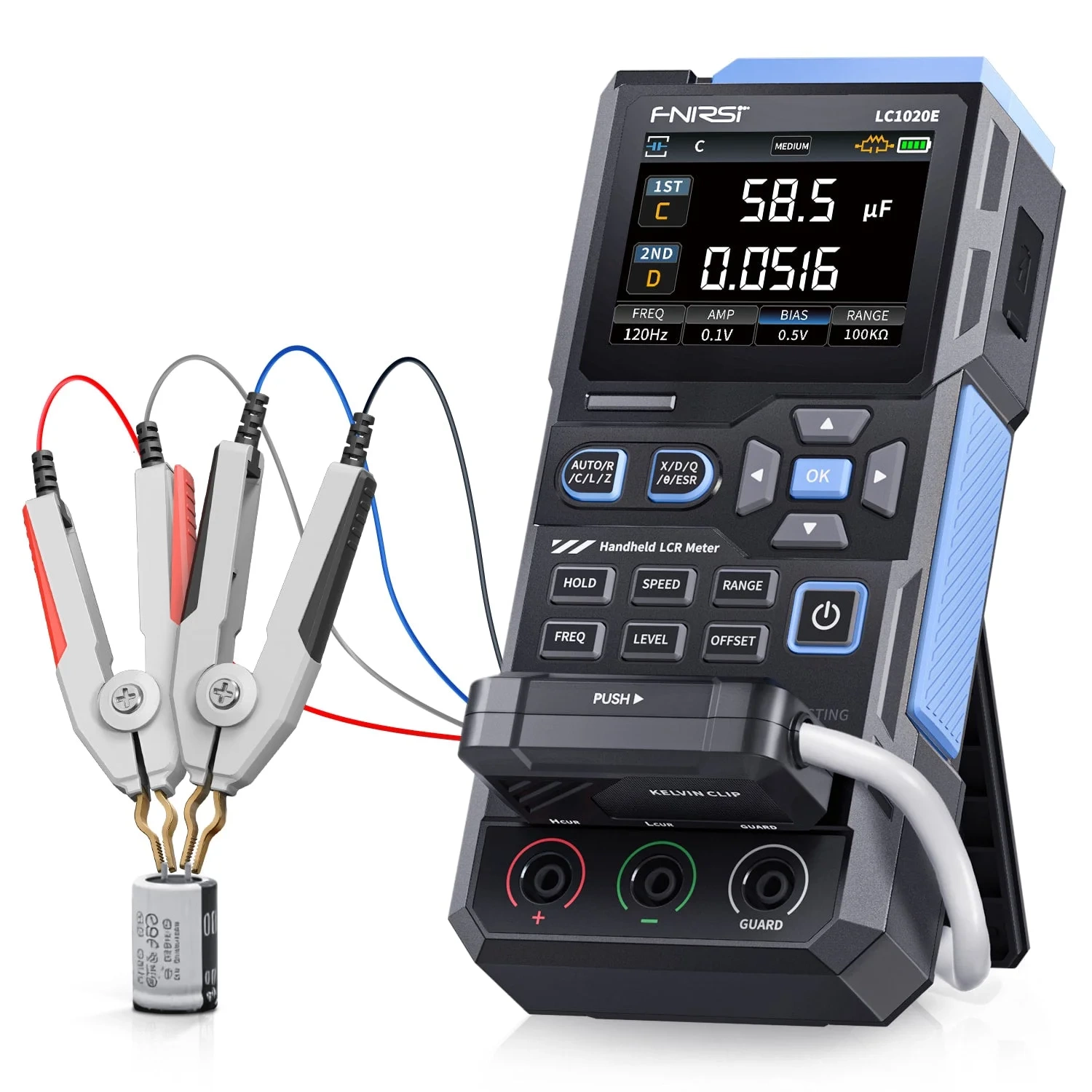

• Podwójne porty pomiarowe – 3-terminalowy oraz 5-terminalowy z obsługą 4-przewodowej metody Kelvina.
• 2.8” TFT LCD – czytelny ekran z możliwością jednoczesnego podglądu dwóch parametrów.
• Kalibracja otwarta i zwarta – eliminacja błędów systemowych.
• Funkcja Hold i tryb rejestracji – zatrzymywanie odczytów i logowanie wyników PASS/FAIL.
• Wbudowany akumulator 3000 mAh – mobilność i długi czas pracy w terenie.

Specyfikacja techniczna

• Model: LC1020E
• Wyświetlacz: 2.8" TFT LCD, rozdzielczość 4.5 cyfry
• Częstotliwości testowe: 100Hz, 120Hz, 1kHz, 10kHz, 100kHz
• Dokładność podstawowa: 0.3%
• Parametry główne: AUTO / R / C / L / Z
• Parametry dodatkowe: X, D, Q, θ, ESR
• Zakres pomiarowy: L: 0–100H, C: 0–100mF, R: 0–10MΩ
• Poziomy testowe: 0.1V, 0.3V, 0.6V
• Bias wewnętrzny: 0.0V, 0.5V
• Konfiguracja portów: 3-terminalowy, 5-terminalowy (Kelvin 4-wire)
• Kalibracja: otwarta / zwarta
• Interfejs: USB Type-C (port szeregowy)
• Zasilanie: akumulator litowy 3.7V 3000mAh
• Funkcje dodatkowe: auto power-off, regulacja jasności, ustawienia języka, zapis wyników PASS/FAIL

Dokładności pomiarowe

Dokładność pomiarowa – Pojemność (C)

• 1 mF – 100 mF
  • 100 Hz: ±5% ±5 cyfr
  • 1 kHz: ±3% ±5 cyfr
• 1 µF – 1 mF
  • 100 Hz: ±1% ±4 cyfry
  • 1 kHz: ±0.5% ±5 cyfr
  • 10 kHz: ±2% ±5 cyfr
  • 100 kHz: ±3% ±4 cyfry
• 1 nF – 1 µF
  • 1 kHz: ±0.3% ±2 cyfry
  • 10 kHz: ±0.4% ±2 cyfry
  • 100 kHz: ±1% ±4 cyfry
• 1 pF – 1 nF
  • 1 kHz: ±2% ±2 cyfry
  • 10 kHz: ±1.5% ±2 cyfry
  • 100 kHz: ±2% ±4 cyfry

Dokładność pomiarowa – Indukcyjność (L)

• 1 H – 100 H
  • 100 Hz: ±2% ±5 cyfr
  • 1 kHz: ±2% ±5 cyfr
• 1 mH – 1 H
  • 100 Hz: ±0.4% ±5 cyfr
  • 1 kHz: ±0.3% ±2 cyfry
  • 10 kHz: ±0.4% ±3 cyfry
  • 100 kHz: ±2.5% ±5 cyfr
• 10 µH – 1 mH
  • 100 Hz: ±3% ±5 cyfr
  • 1 kHz: ±0.5% ±4 cyfry
  • 10 kHz: ±0.5% ±3 cyfry
  • 100 kHz: ±1.5% ±5 cyfr
• 1 µH – 10 µH
  • 1 kHz: ±2% ±5 cyfr
  • 10 kHz: ±2% ±5 cyfr
  • 100 kHz: ±4% ±5 cyfr

Dokładność pomiarowa – Rezystancja (R)

• 1 MΩ – 10 MΩ
  • 100 Hz: ±5% ±4 cyfry
  • 1 kHz: ±3% ±3 cyfry
• 1 kΩ – 1 MΩ
  • 100 Hz: ±0.4% ±4 cyfry
  • 1 kHz: ±0.2% ±2 cyfry
  • 10 kHz: ±0.3% ±3 cyfry
  • 100 kHz: ±0.6% ±5 cyfr
• 1 Ω – 1 kΩ
  • 100 Hz: ±1.5% ±4 cyfry
  • 1 kHz: ±0.3% ±2 cyfry
  • 10 kHz: ±0.3% ±3 cyfry
  • 100 kHz: ±0.6% ±5 cyfr
• 10 mΩ – 1 Ω
  • 100 Hz: ±4% ±4 cyfry
  • 1 kHz: ±2% ±5 cyfr
  • 10 kHz: ±2% ±5 cyfr
  • 100 kHz: ±5% ±5 cyfr

W zestawie

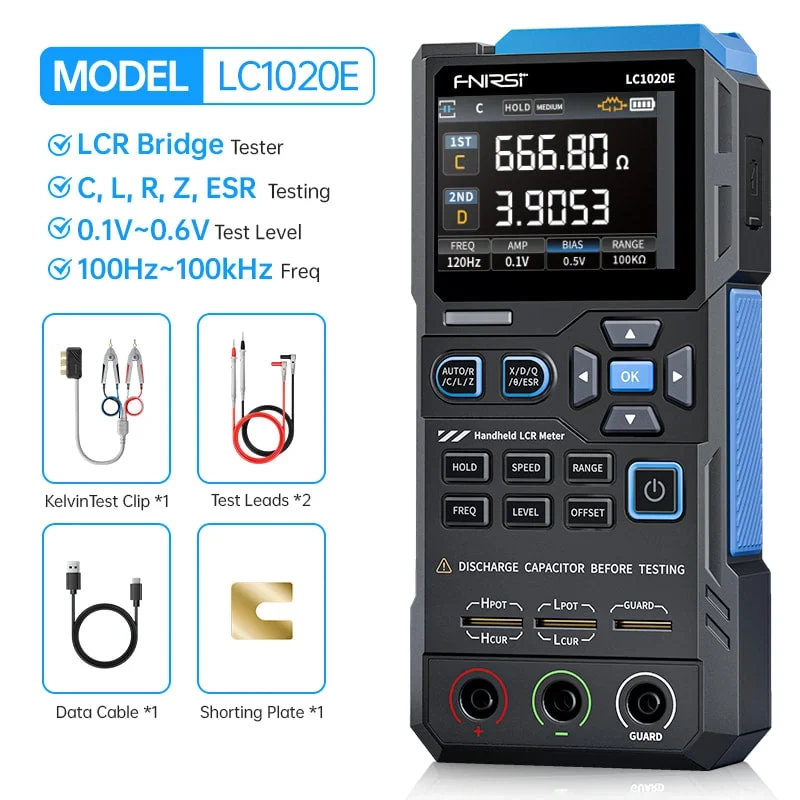

• 1 × miernik LCR LC1020E
• 1 × przewód USB-C
• 1 × płytka zwierająca
• 1 × klips Kelvin
• 2 × przewody pomiarowe (czarny + czerwony)
• 1 × instrukcja obsługi
