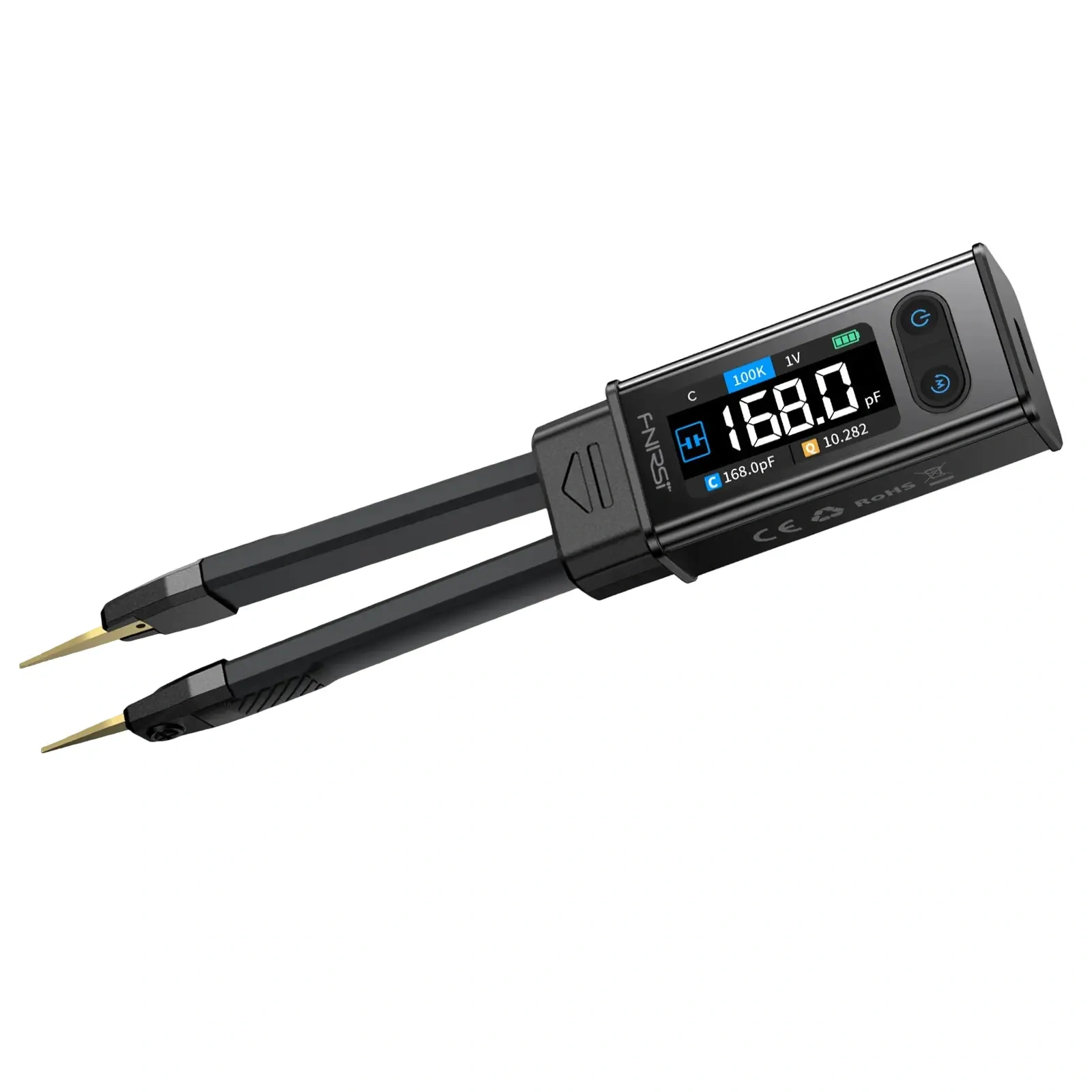

Pęsetowy Tester elementów LCR-ST2 PLUS FNIRSI

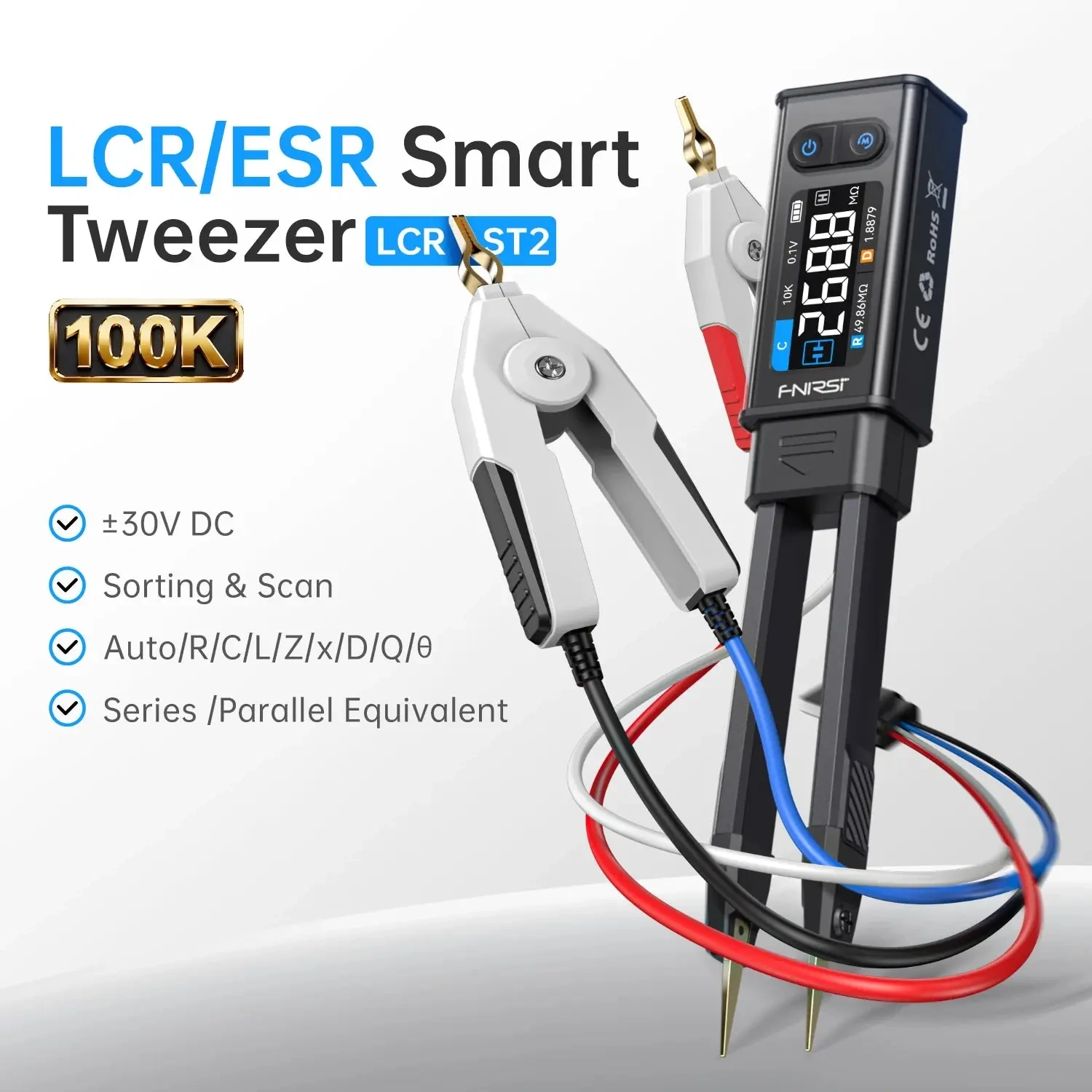

FNIRSI® LCR-ST2 - miernik LCR/ESR 100 kHz w formie pęsety (tweezers) + klips Kelvina

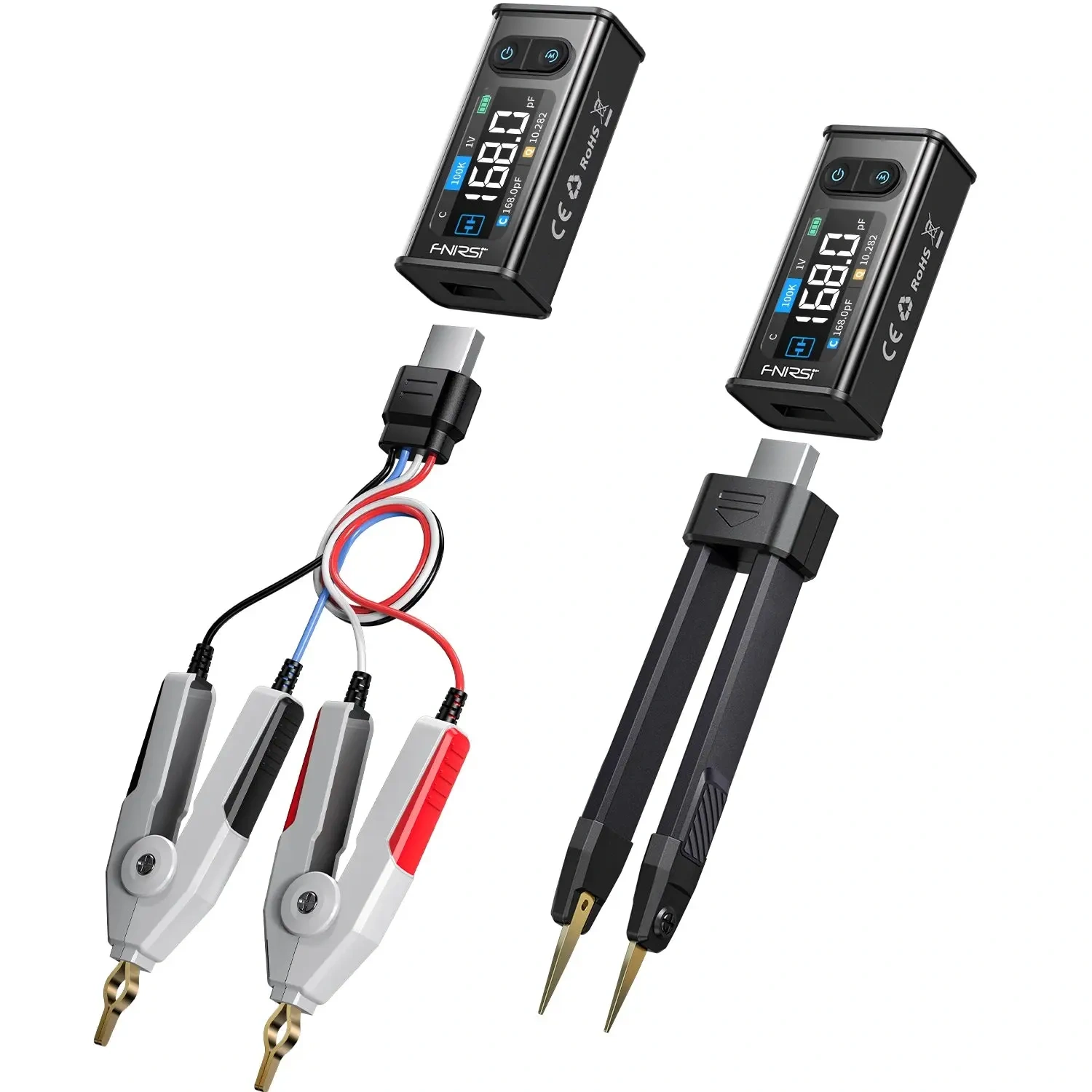

FNIRSI® LCR-ST2 to cyfrowa pęseta pomiarowa LCR/ESR (tzw. LCR tweezer), która łączy w jednej konstrukcji szybkie testowanie SMD oraz dokładniejszy pomiar metodą Kelvina (4-przewodową) przy użyciu dołączonego klipsa. Urządzenie służy do pomiaru rezystancji, pojemności, indukcyjności oraz ESR, a także do testu diod i pomiaru napięcia do ±30 V. To praktyczne narzędzie do serwisu elektroniki, kontroli jakości, selekcji elementów oraz pracy na stanowisku montażowym.

Dużym atutem jest wielo-częstotliwościowy pomiar 100 Hz-100 kHz (100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz) oraz cztery poziomy napięcia testowego RMS: 0,1 V / 0,3 V / 0,6 V / 1,0 V. Dzięki temu dobierasz warunki do badanego elementu: delikatnie dla małych kondensatorów lub bardziej "twardo" dla stabilniejszego pomiaru w trudniejszych przypadkach (np. elementy o niskiej impedancji).

LCR-ST2 wspiera pomiary dodatkowych parametrów: D/Q/Z/X/θ oraz ESR, a tryby szeregowy/równoległy (series/parallel equivalent) pomagają uzyskać realniejsze wyniki w zależności od typu elementu i częstotliwości testu. Funkcja sweep 100 Hz-100 kHz pozwala szybko sprawdzić, jak zmienia się element w funkcji częstotliwości (np. ESR kondensatora lub zachowanie cewki).

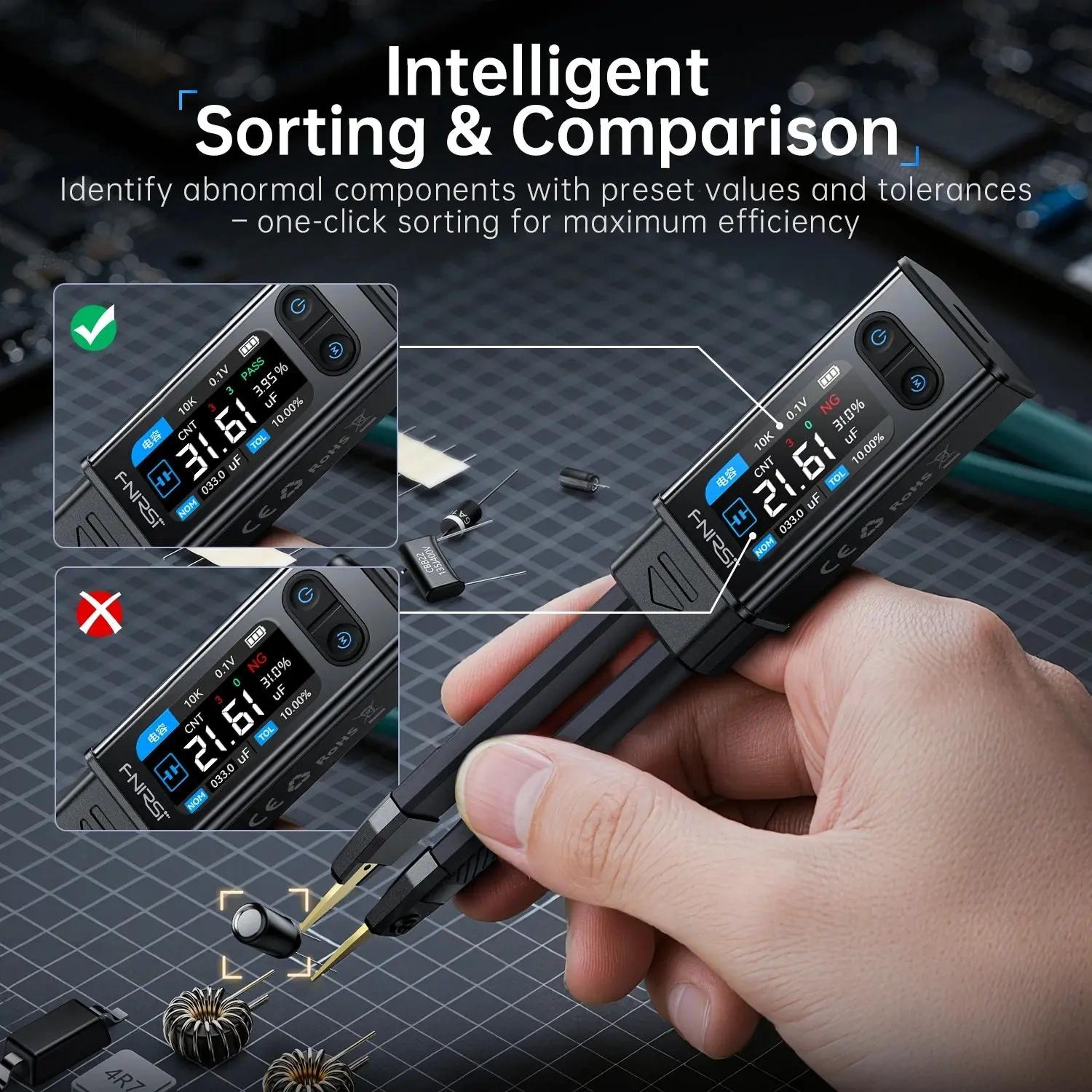

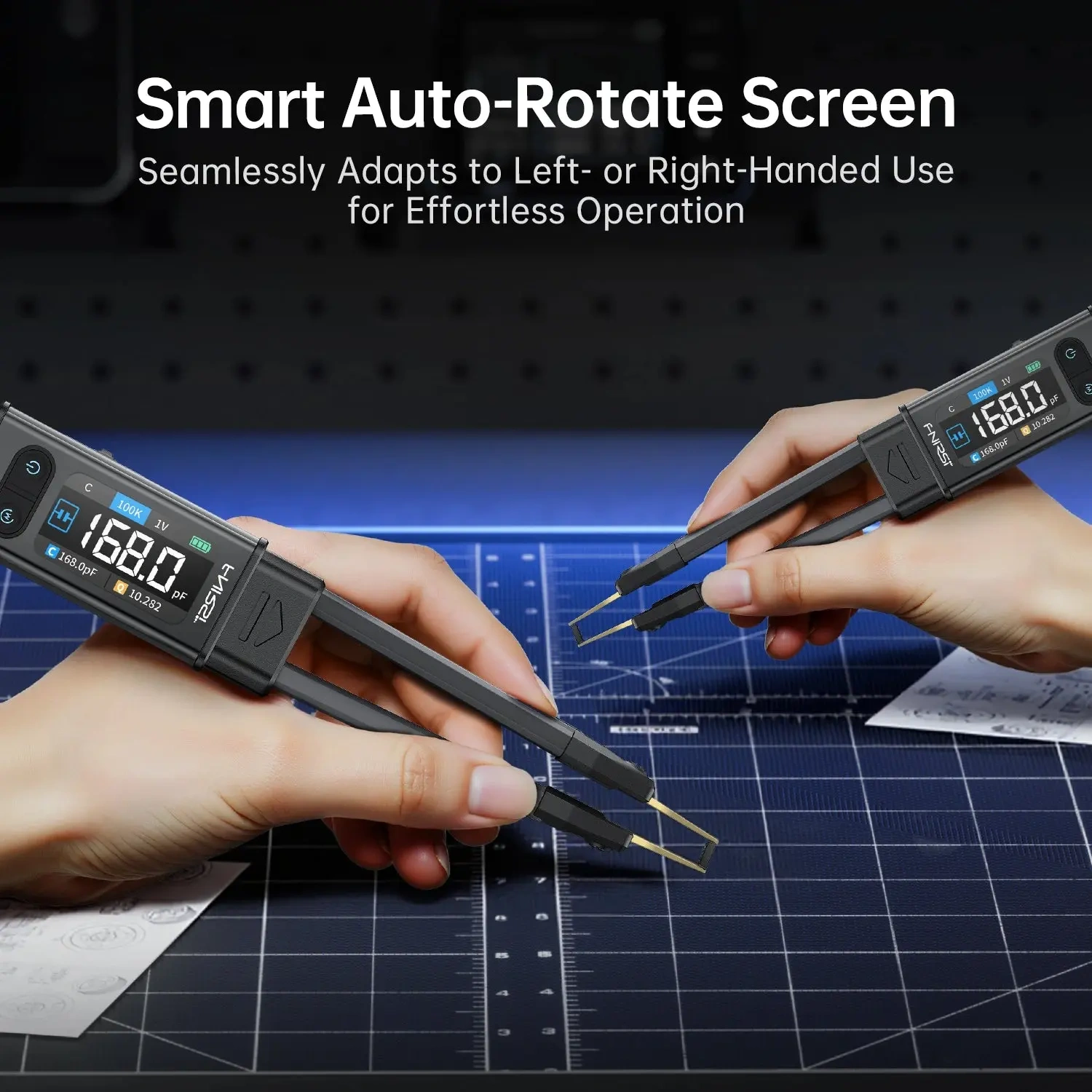

Do szybkiej pracy seryjnej przydaje się inteligentne sortowanie (OK/NG) z tolerancją - ustawiasz wartość nominalną i dopuszczalny błąd, a miernik automatycznie klasyfikuje elementy. Czytelny, kolorowy ekran 1,47" HD obraca się automatycznie (auto-rotate) i wygodnie działa zarówno dla prawo-, jak i leworęcznych. Zasilanie zapewnia akumulator 300 mAh ładowany przez USB-C, z czasem pracy do ok. 3 godzin.

Specyfikacja techniczna

• Typ urządzenia: miernik LCR/ESR w formie pęsety + pomiar klipsem Kelvina
• Model: LCR-ST2

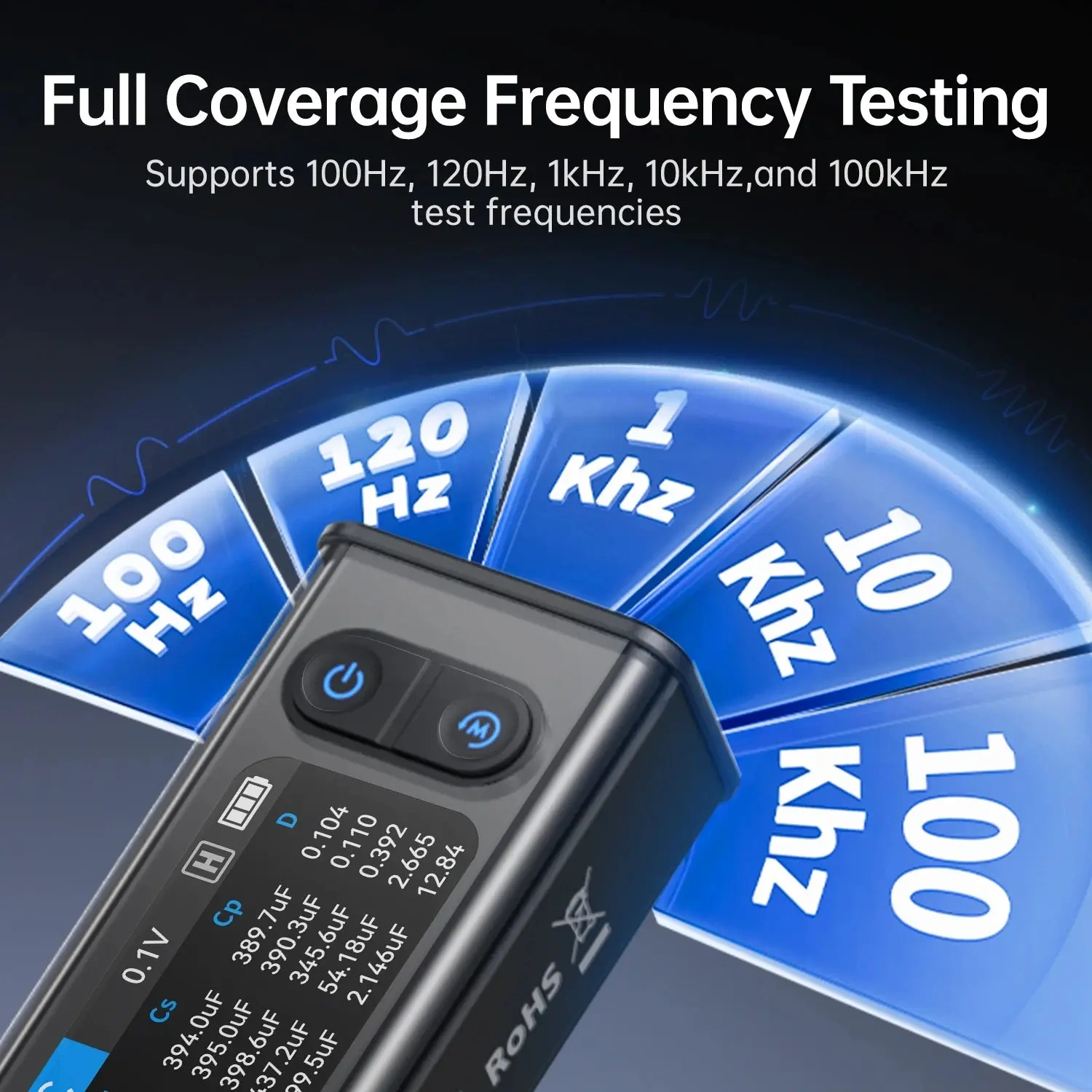

• Częstotliwości testowe: 100 Hz / 120 Hz / 1 kHz / 10 kHz / 100 kHz

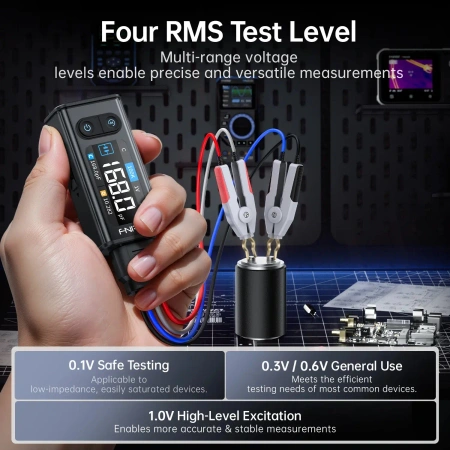

• Poziomy napięcia testowego (RMS): 0,1 V / 0,3 V / 0,6 V / 1,0 V

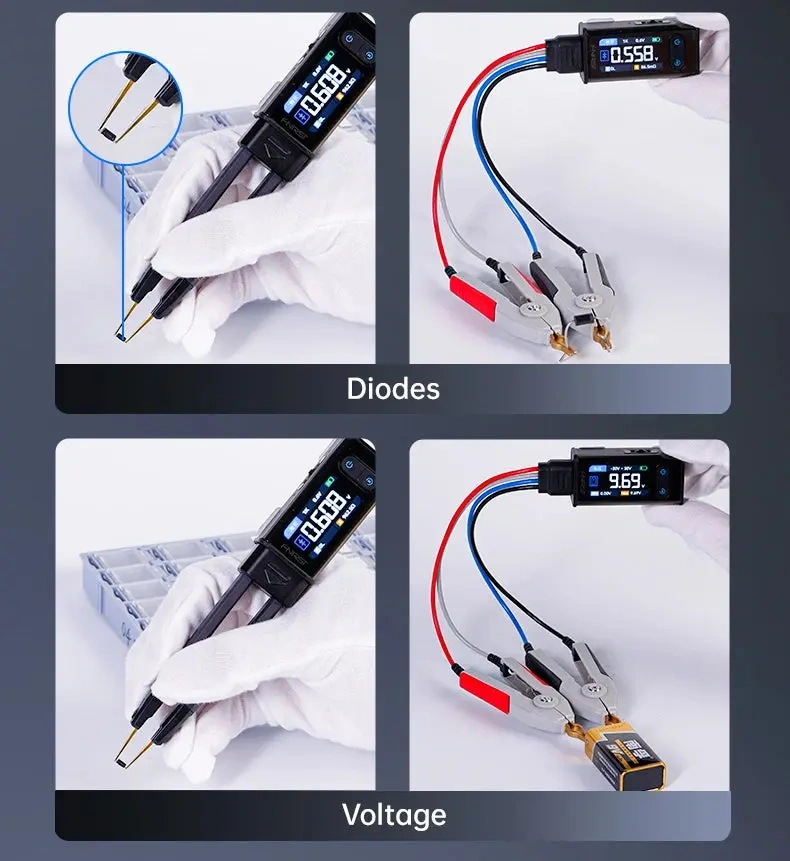

• Pomiary: R / C / L, ESR, D / Q / Z / X / θ, test diody, pomiar napięcia
• Pomiar napięcia: ±30 V DC (z zabezpieczeniem bezpiecznego testowania)
• Test diody: spadek napięcia w kierunku przewodzenia ≤ 0,7 V

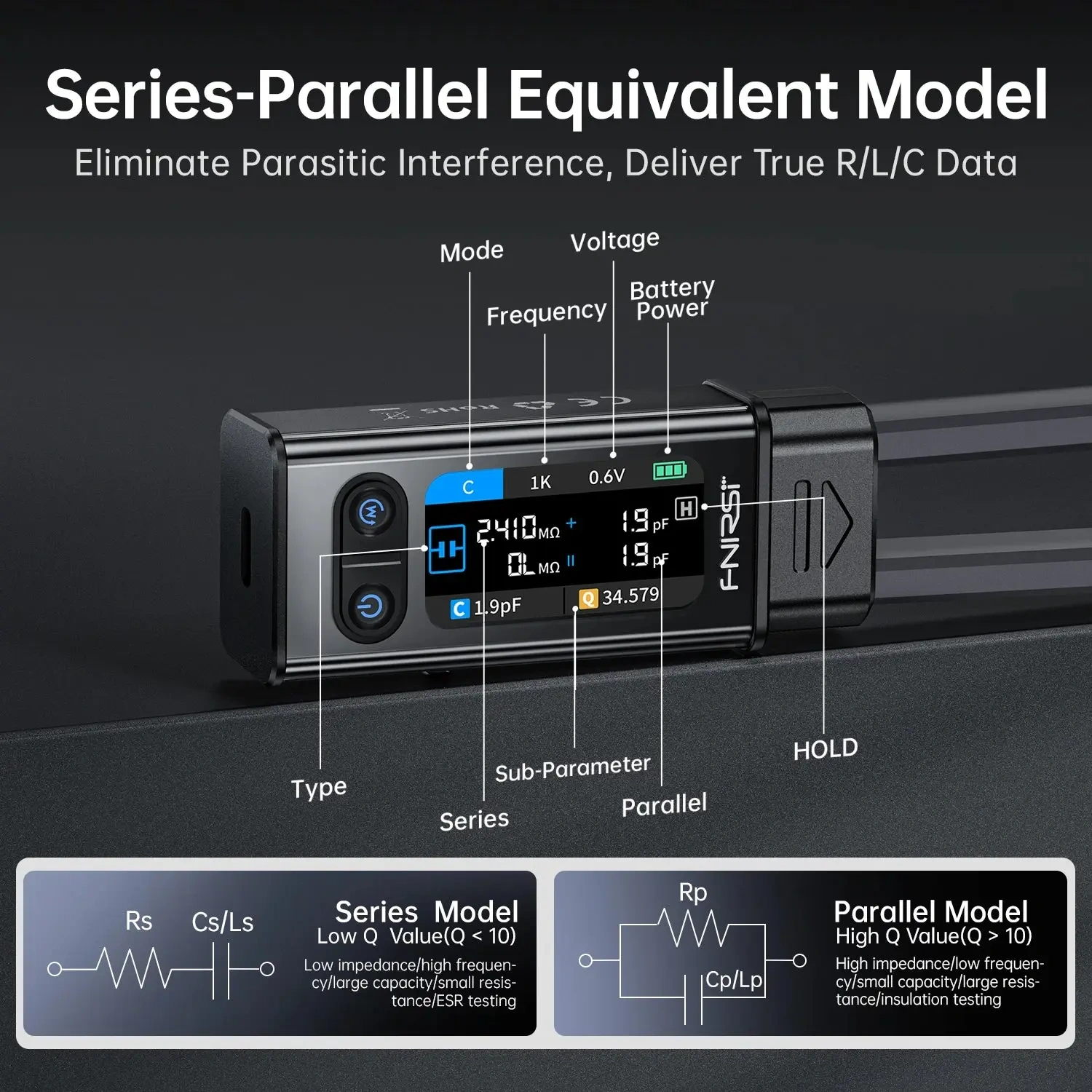

• Tryby równoważne: szeregowy i równoległy (Series/Parallel Equivalent)
• Tryby pracy: automatyczne rozpoznanie R/C/L, sweep 100 Hz-100 kHz, sortowanie wg tolerancji
• Wyświetlacz: 1,47" HD, auto-rotate
• Zasilanie: akumulator 300 mAh, ładowanie USB-C
• Czas pracy: ok. 3 h
• Wymiary: 31 × 170,7 × 20,3 mm
• Masa: ok. 60,8 g
• Temperatura pracy: 0-50°C (wilgotność ≤ 75%)
• Temperatura przechowywania: -20-60°C (wilgotność ≤ 75%)

Zakresy pomiarowe (wartości ogólne)

• Rezystancja: 10 mΩ - 10 MΩ
• Pojemność: 1 pF - 22 mF
• Indukcyjność: 1 µH - 10 H

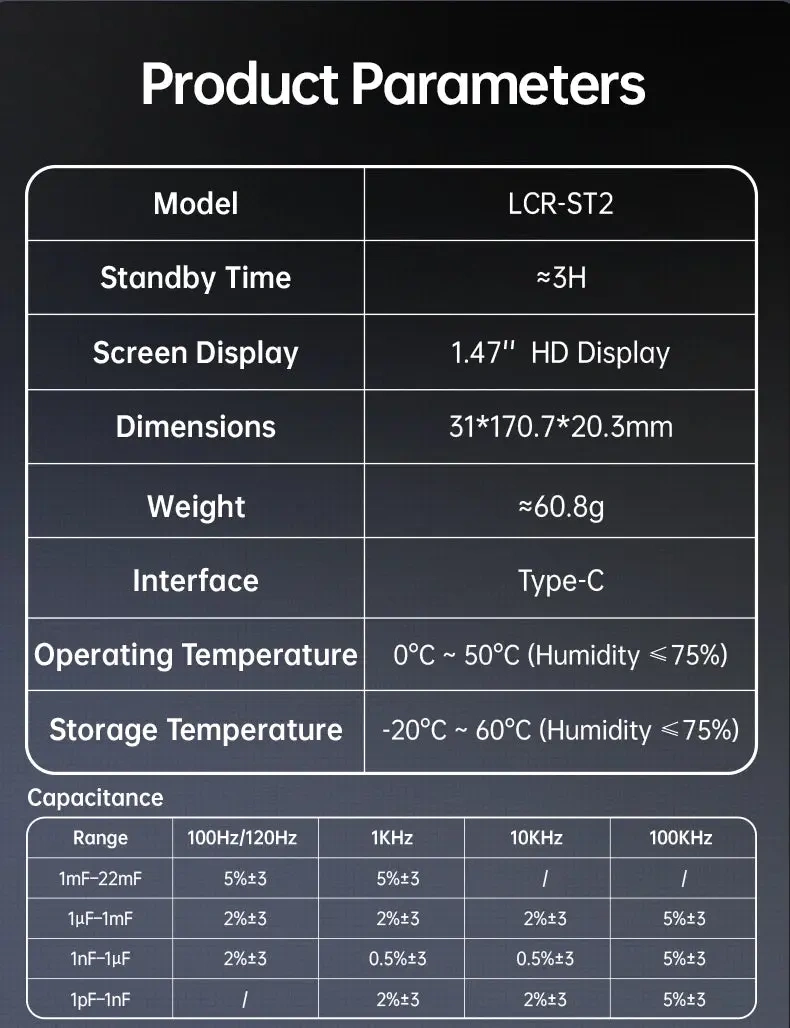

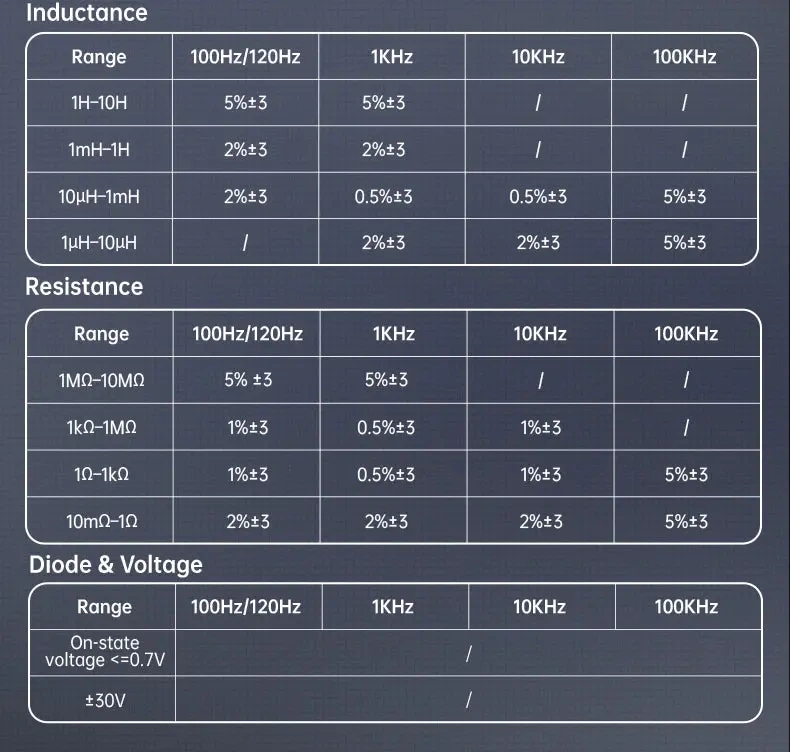

Dokładność - skrót praktyczny (wg tabel częstotliwości)

• R (niskie zakresy 10 mΩ-1 Ω): typowo 2% ± 3 cyfry (do 10 kHz), 5% ± 3 (100 kHz)
• R (1 Ω-1 kΩ i 1 kΩ-1 MΩ): typowo 0,5-1% ± 3 (1 kHz), 1% ± 3 (10 kHz), 5% ± 3 (100 kHz - tylko część zakresów)
• C (1 nF-1 µF): najlepsze wyniki przy 1-10 kHz: 0,5% ± 3, przy 100 kHz 5% ± 3
• L (10 µH-1 mH): najlepsze wyniki przy 1-10 kHz: 0,5% ± 3, przy 100 kHz 5% ± 3
  (Dokładność zależy od zakresu i częstotliwości - w praktyce dobór 1 kHz / 10 kHz daje najstabilniejsze wyniki dla większości elementów.)

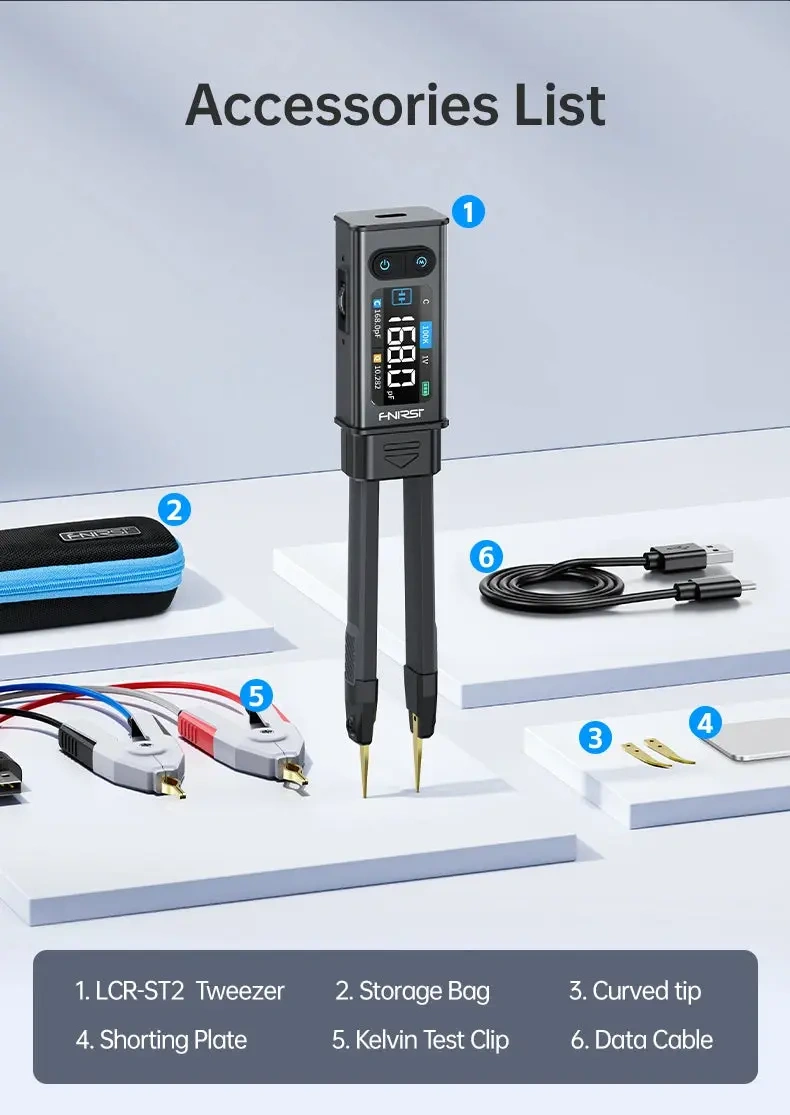

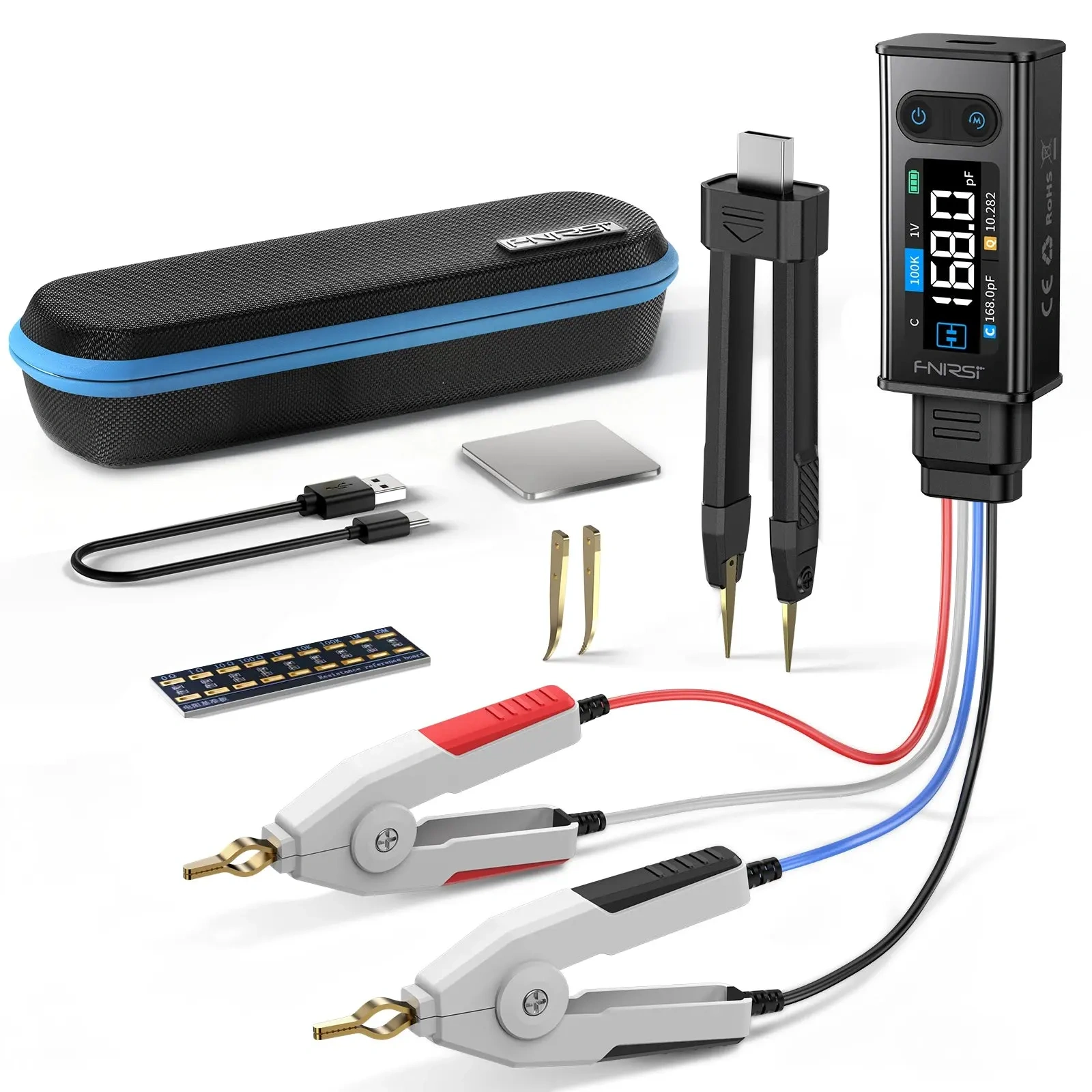

Zawartość zestawu

• LCR-ST2 (pęseta pomiarowa)
• etui

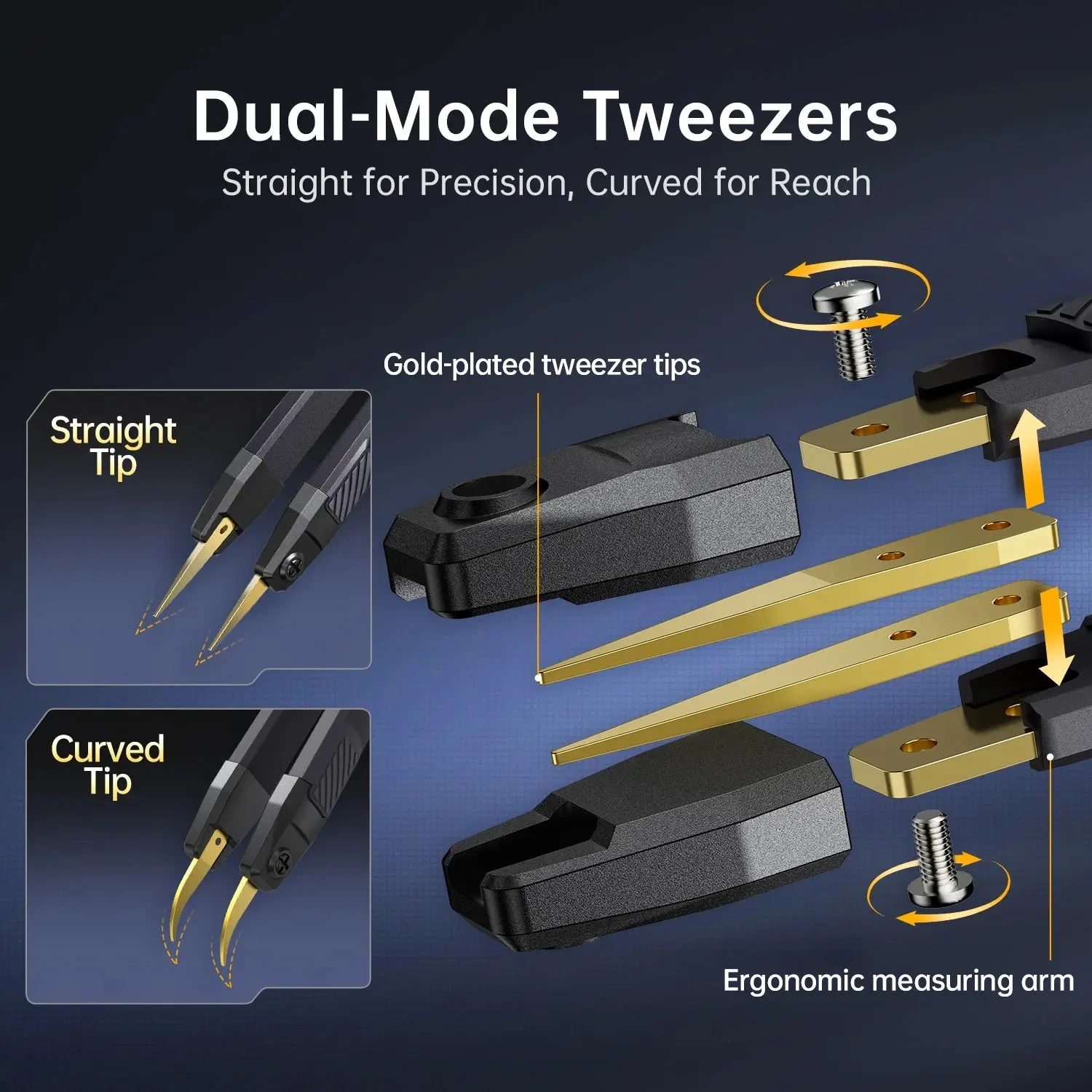

• końcówki zakrzywione (Curved Tip)
• płytka zwarciowa (Shorting Plate) do zerowania/kompensacji
• klips Kelvina (Kelvin Test Clip)
• kabel danych/ładowania

Porady techniczne

• Zerowanie i kompensacja to podstawa: przed precyzyjnymi pomiarami użyj Shorting Plate i wykonaj kompensację zwarcia - szczególnie przy mΩ, µH i pF.
• Dobieraj częstotliwość do elementu:
  • dla kondensatorów elektrolitycznych i ESR często najlepiej sprawdza się 100/120 Hz lub 1 kHz,
  • dla SMD i małych pojemności/indukcyjności zwykle stabilniejsze jest 10 kHz,
  • 100 kHz traktuj jako test "szybkiej odpowiedzi", ale licz się z większym błędem w części zakresów.
• Ustaw właściwy poziom testu (0,1-1,0 V):0,1 V jest bezpieczniejsze dla elementów wrażliwych i niskiej impedancji, a 1,0 V bywa stabilniejsze, gdy pomiar "pływa".

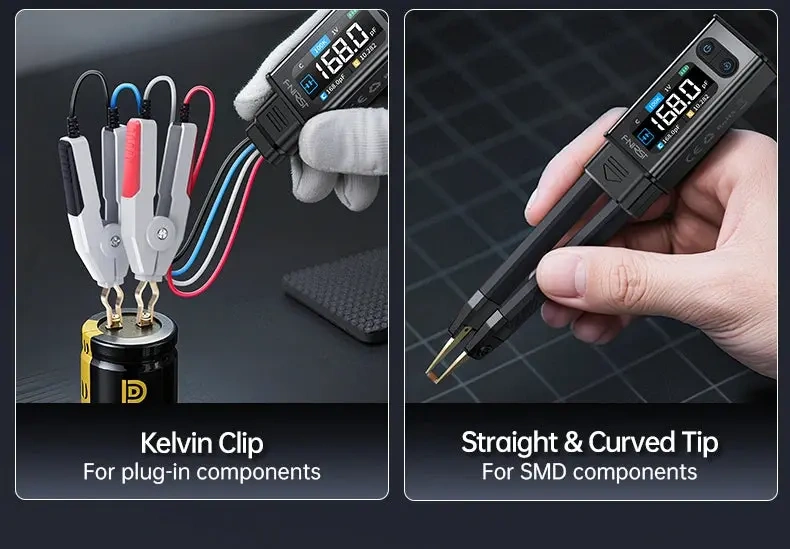

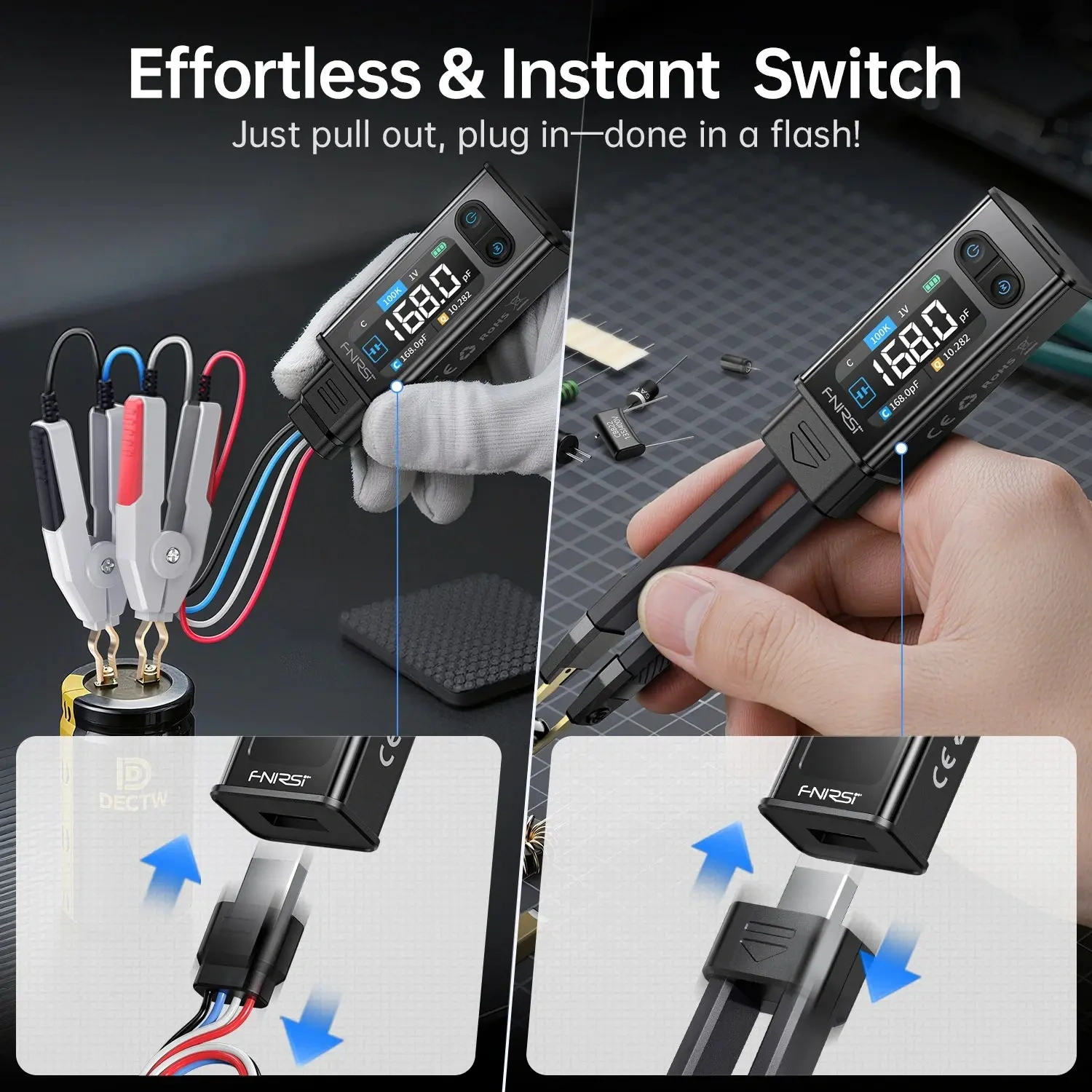

• Kiedy używać klipsa Kelvina: do elementów przewlekanych, większych kondensatorów i rezystorów mocy - pomiar 4-przewodowy ogranicza wpływ oporu przewodów i styków.
• Sortowanie OK/NG oszczędza czas: ustaw wartość nominalną i tolerancję, a miernik sam klasyfikuje elementy - świetne do selekcji kondensatorów i rezystorów przed montażem.
• ESR interpretuj z kontekstem: wysoki ESR w elektrolitach często oznacza zużycie, ale porównuj wynik z typowym ESR dla danej pojemności i napięcia oraz mierz element po rozładowaniu.
