Czym jest napięcie i natężenie prądu?

Napięcie i natężenie to dwie wielkości, które charakteryzują prąd elektryczny. Różnią się diametralnie, a mimo tego często są mylone. Co je odróżnia i jak się nimi posługiwać prawidłowo? Co to jest napięcie elektryczne, a czym jest natężenie? Sprawdź!

Co to jest prąd elektryczny?

Zanim odpowiemy na pytanie, co to jest napięcie i natężenie, najpierw warto dowiedzieć się, czym jest prąd elektryczny. Według definicji, prądem jest uporządkowany ruch nośników ładunku elektrycznego.

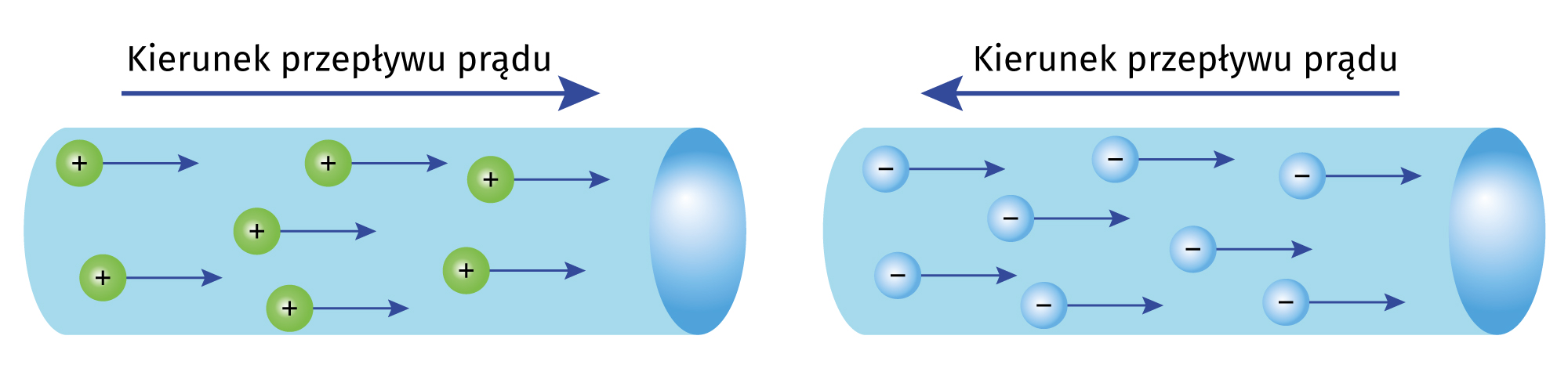

Czyli, na przykład, ruch elektronów lub jonów w jedną stronę można zaklasyfikować jako prąd elektryczny. Co ciekawe, jako umowny kierunek przepływu prądu przyjmuje się kierunek przemieszczania się ładunków dodatnich. Tymczasem, w rzeczywistości często mamy do czynienia z przepływem ujemnie naładowanych elektronów, które przemieszczają się w odwrotną stronę. Ta drobna rozbieżność jest powodem wielu sporów i niejasności, dlatego warto ją znać.

Skąd bierze się prąd?

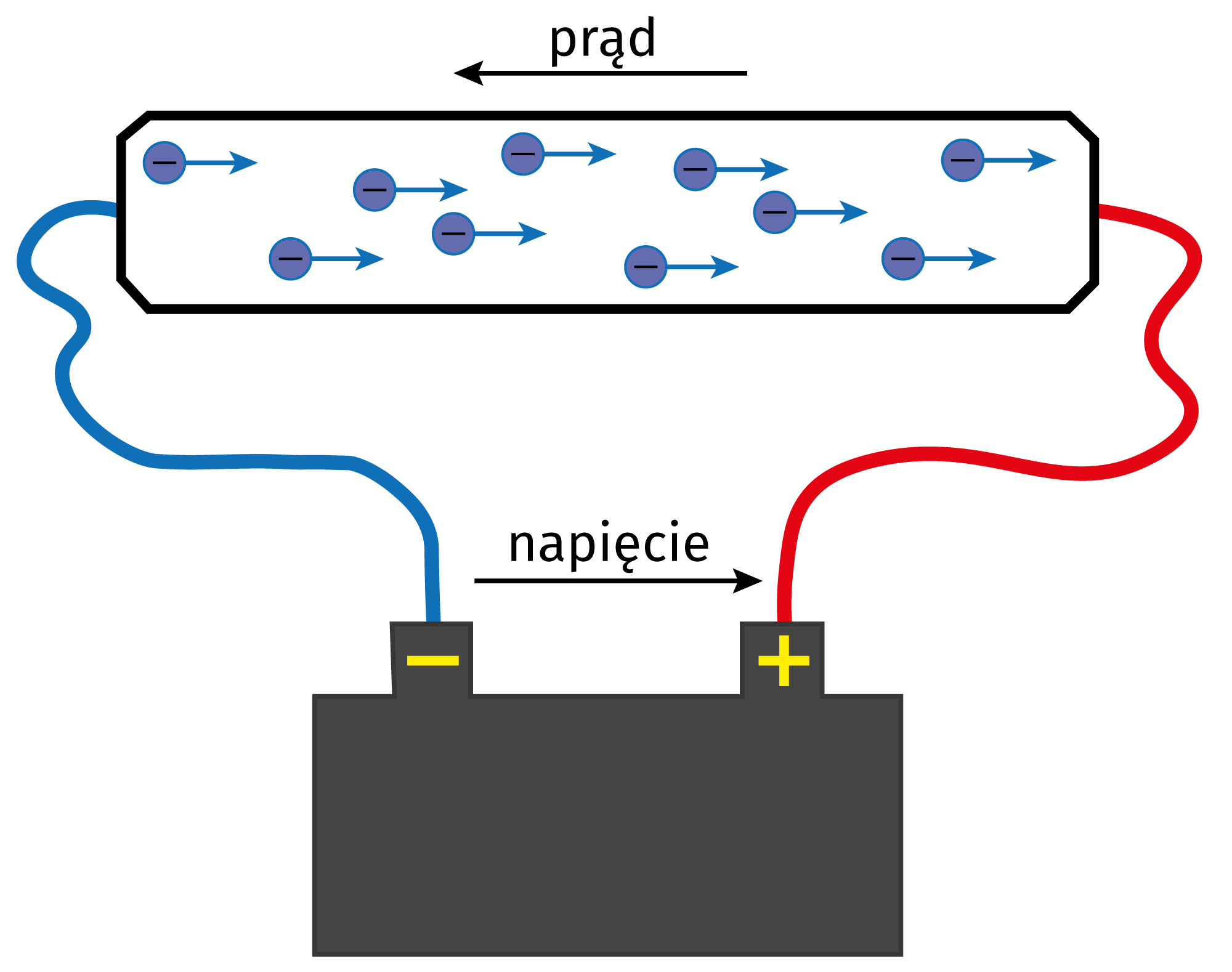

Przyczyną występowania przepływu prądu jest napięcie elektryczne. Gdyby nie ono, nośnikom ładunku „nie chciałoby się” ruszyć z miejsca i dokądkolwiek – wolałyby tkwić nieruchomo lub krążyć chaotycznie. Zatem napięcie jest „siłą”, która wywołuje ruch elektronów.

Sprawdź też, co przewodzi prąd, a co nie.

Najpierw: napięcie. Co to oznacza?

Nawet cudzysłów nie jest tutaj szczególnie potrzebny, gdyż dawne określenie wartości napięcia (na zaciskach baterii lub innego źródła) nazywano właśnie siłą elektromotoryczną, w skrócie SEM. Napięcie to różnica potencjałów elektrycznych dwóch punktów.

Jak wyobrazić sobie napięcie? Załóżmy, że źródło napięcia (na przykład prądnica) dokonuje rozdzielenia grup ładunków elektrycznych. Dodatnie umieszcza na jednym zacisku, a ujemne na drugim. Zgodnie z prawem Coulomba, one chcą się do siebie przybliżyć. Napięcie, podawane w woltach [V] jest miarą właśnie tej „chęci”.

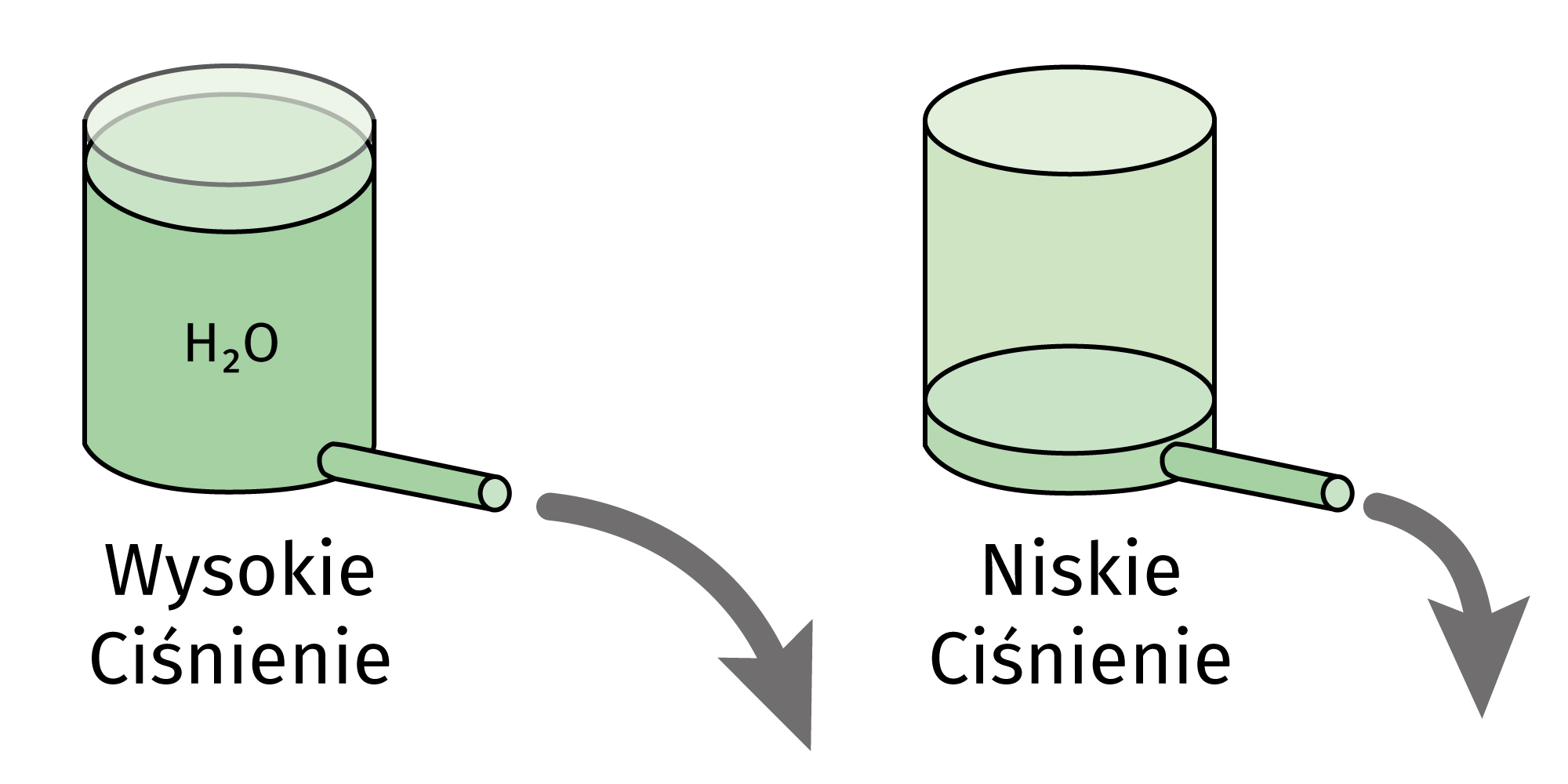

Często jest również stosowana analogia wodna, w której strumień ładunków jest zamieniany na ruch cząsteczek wody. Wtedy napięcie to po prostu ciśnienie tej wody. Im wyższe ciśnienie, tym chętniej woda chce się wydostać.

 Samo napięcie może istnieć dowolnie długo. Jego utrzymanie nie wiąże się z czymkolwiek – na przykład, baterie sprzedawane w kioskach mogą mieć to samo napięcie przez wiele lat i tracą je tylko w wyniku zachodzących w ich wnętrzach reakcji chemicznych.

Później: prąd. Czym dokładnie jest?

Prąd może zaistnieć dopiero wtedy, kiedy mamy napięcie. Wtedy przepływ prądu jest skutkiem istnienia napięcia między zaciskami jego źródła. Natężenie prądu to ilość ładunku elektrycznego przenoszona w jednostce czasu. W praktyce, mierzy się je i wyraża w amperach [A].

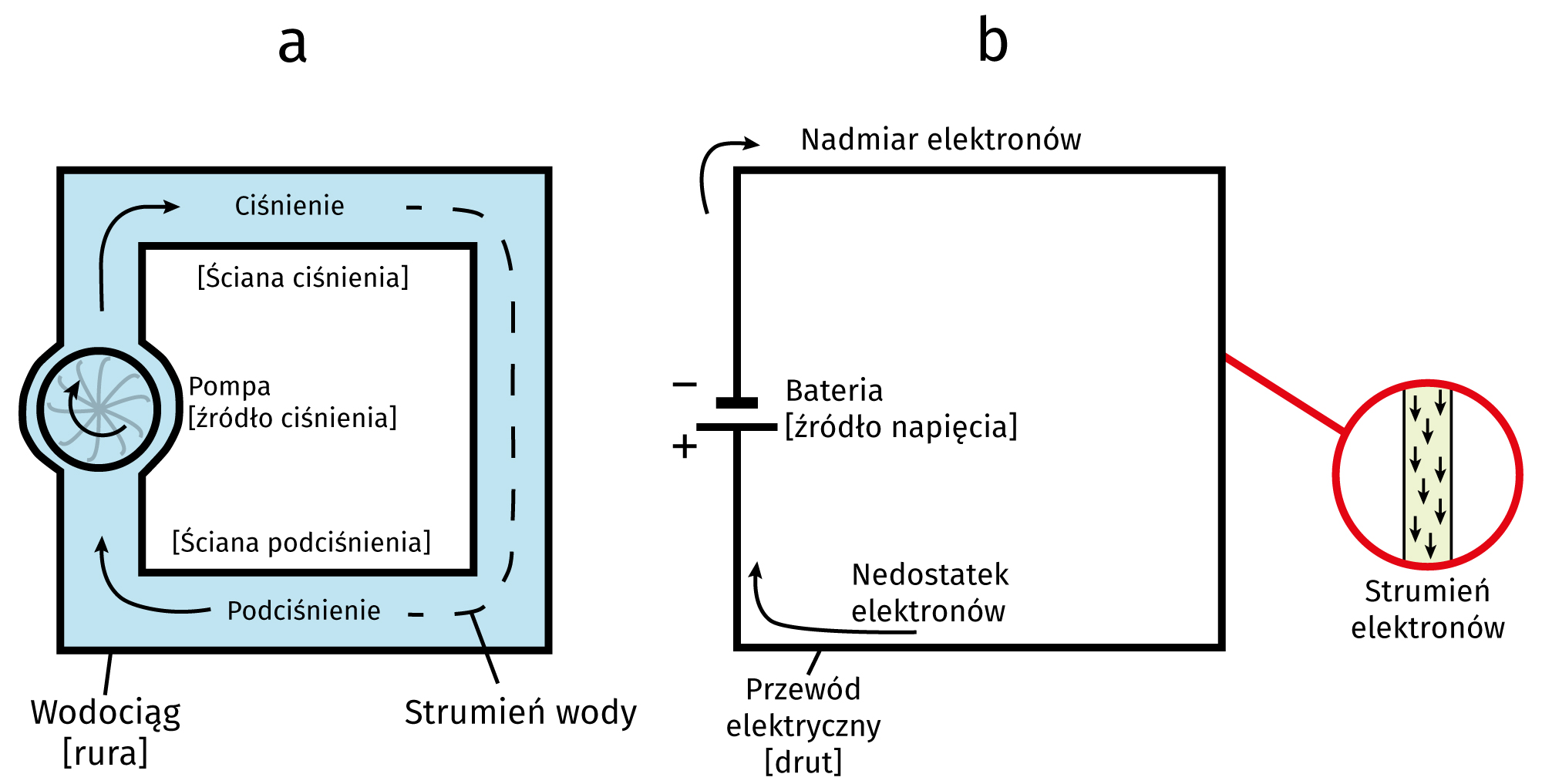

Przepływ prądu możemy przyrównać do krążenia wody w zamkniętym obiegu – na przykład, kiedy porusza ją turbina. Im więcej wody przepływa przez rurę, tym większe jest natężenie prądu.

Napięcie a natężenie prądu – różnice

Aby łatwiej zrozumieć różnicę między tymi pojęciami, warto posłużyć się analogią hydrauliczną (wodną), gdzie napięcie to ciśnienie wody w rurze, a natężenie to ilość wody wypływającej z kranu w danej jednostce czasu.

Przeczytaj też, czym jest i jak działa regulator napięcia.

Pomiary napięcia i natężenia prądu w praktyce

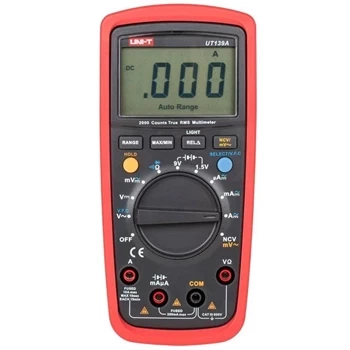

Do wykonywania pomiarów w warsztacie elektronicznym używa się miernika uniwersalnego (multimetru). Prawidłowe podłączenie przyrządu pomiarowego ma kluczowe znaczenie dla bezpieczeństwa i dokładności wyników.

• Pomiar napięcia (woltomierz) – miernik podłączamy równolegle do elementów obwodu, na których chcemy sprawdzić spadek napięcia (np. bezpośrednio do zacisków baterii lub nóżek rezystora). Woltomierz ma bardzo wysoką rezystancję wewnętrzną, dzięki czemu nie zakłóca pracy obwodu,
• pomiar natężenia (amperomierz) – miernik wpinamy szeregowo, co wymaga „przerwania” obwodu i włączenia sond miernika w powstałą przerwę tak, aby cały prąd przepływał przez multimetr. Amperomierz posiada znikomo małą rezystancję wewnętrzną – podłączenie go równolegle do źródła zasilania grozi zwarciem i uszkodzeniem miernika lub bezpiecznika!

Do praktycznego pomiaru napięcia i natężenia w warsztacie służy multimetr cyfrowy. Nasi eksperci zwracają szczególną uwagę na:

• miernik uniwersalny Uni-T UT89X,
• inteligentny miernik cyfrowy z dużym wyświetlaczem, FNIRSI SMART S1,
• inteligentny miernik cyfrowy FNIRSI DMT-99,
• multimetr Noyafa NF-628.

Prawo Ohma – jak połączone są napięcie, natężenie i opór?

Napięcie i natężenie prądu nie istnieją w izolacji – ich wzajemną zależność opisuje fundamentalne dla elektroniki Prawo Ohma, które mówi, że natężenie prądu (I) płynącego przez przewodnik jest wprost proporcjonalne do napięcia (U) przyłożonego do jego końców i odwrotnie proporcjonalne do jego rezystancji, czyli oporu elektrycznego (R).

Matematycznie zależność tę wyraża wzór:

U = I × R

Testując działanie Prawa Ohma w praktyce, najłatwiej wykorzystać zestaw rezystorów THT o różnych wartościach lub potencjometr, który pozwala płynnie zmieniać natężenie prądu w obwodzie.

Co to jest natężenie prądu i napięcie? Podsumowanie

Na podstawie tych opisów, można wskazać kilka istotnych różnic między prądem i napięciem. Ich poznanie pozwoli uniknąć wielu błędów i nieporozumień.

• Napięcie występuje między dwoma punktami (odkłada się na elemencie), natomiast prąd płynie przez element lub przewód (dotyczy jednego punktu w obwodzie),
• prąd zaznacza się strzałką umieszczoną na przewodzie, a napięcie strzałką umieszczoną obok elementu,
• przyjmuje się, że prąd płynie od potencjału dodatniego do ujemnego (od „plusa” do „minusa”),
• napięcie podajemy w woltach [V], a natężenie prądu w amperach [A].

Jeśli chcesz dowiedzieć się więcej na temat elektroniki, zajrzyj do artykułów o Pierwszym Prawie Kirchhoffa i Drugim Prawie Kirchhoffa.

FAQ – najczęściej zadawane pytania

1. Czy może istnieć napięcie bez natężenia prądu?

Tak. Napięcie elektryczne może istnieć bez przepływu prądu – przykładem jest zwykła bateria lub gniazdko elektryczne, do którego nie podłączono żadnego urządzenia.

2. Czy natężenie prądu może istnieć bez napięcia?

Nie. W zwykłych obwodach elektrycznych natężenie prądu jest bezpośrednim skutkiem przyłożonego napięcia. Bez różnicy potencjałów ładunki elektryczne nie zostaną wprawione w ruch.

3. Jakie jest napięcie i natężenie w domowym gniazdku?

W polskim gniazdku elektrycznym występuje napięcie przemienne wynoszące nominalnie 230 V. Natężenie prądu zależy od podłączonego urządzenia (np. ładowarka do telefonu pobiera ułamek ampera, a czajnik elektryczny ok. 8–10 A). Maksymalne natężenie ograniczone jest bezpiecznikami instalacji (najczęściej 10 A lub 16 A).
