Uniwersalny multimetr do pomiarów elektrycznych i diagnostyki obwodów

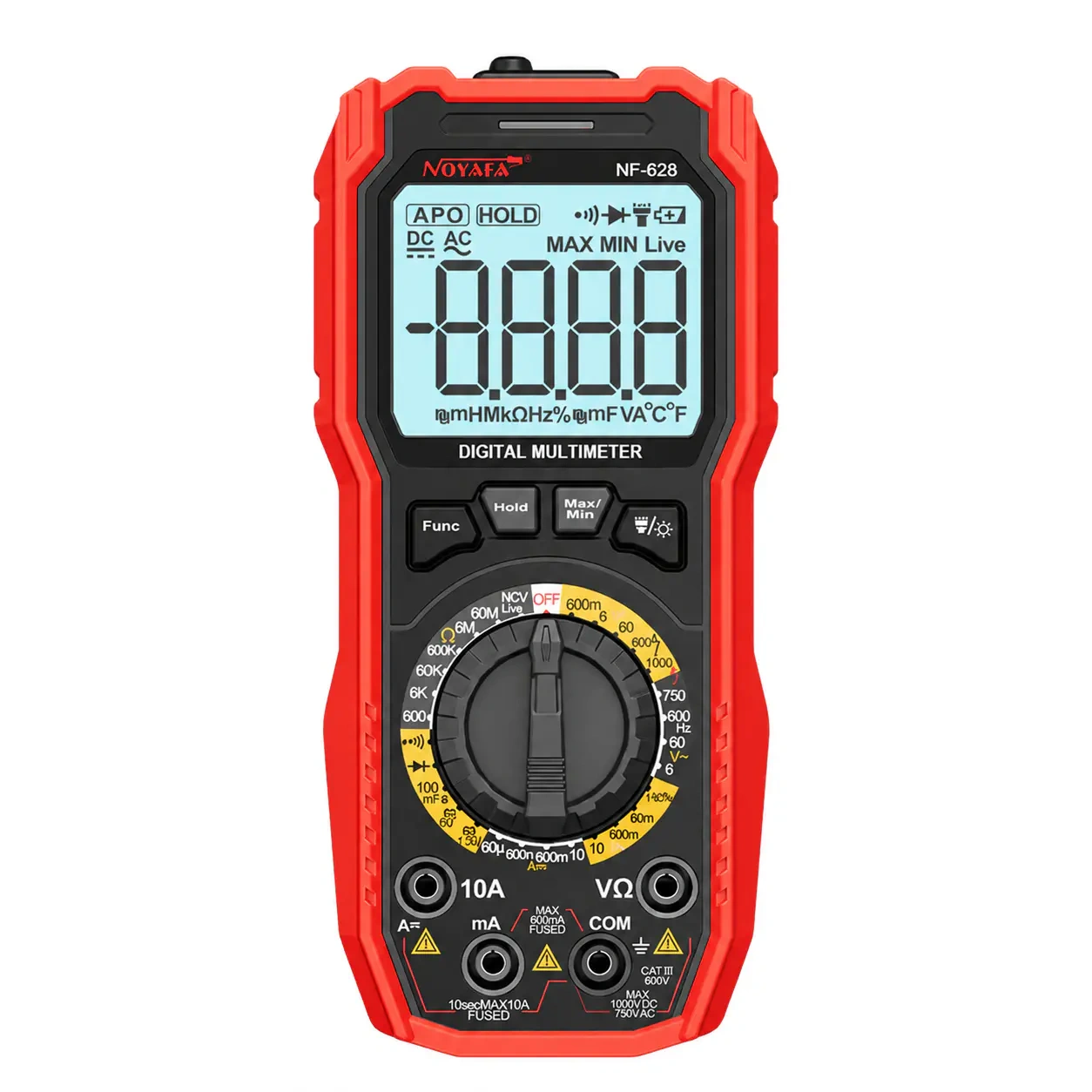

Noyafa NF-628 to cyfrowy multimetr z wyświetlaczem LCD o rozdzielczości 6000 zliczeń. Umożliwia pomiar napięcia i prądu stałego oraz przemiennego, rezystancji, pojemności, częstotliwości i temperatury. Obsługuje również test diod, kontrolę ciągłości obwodu oraz sprawdzanie baterii 1,5 V i 9 V.

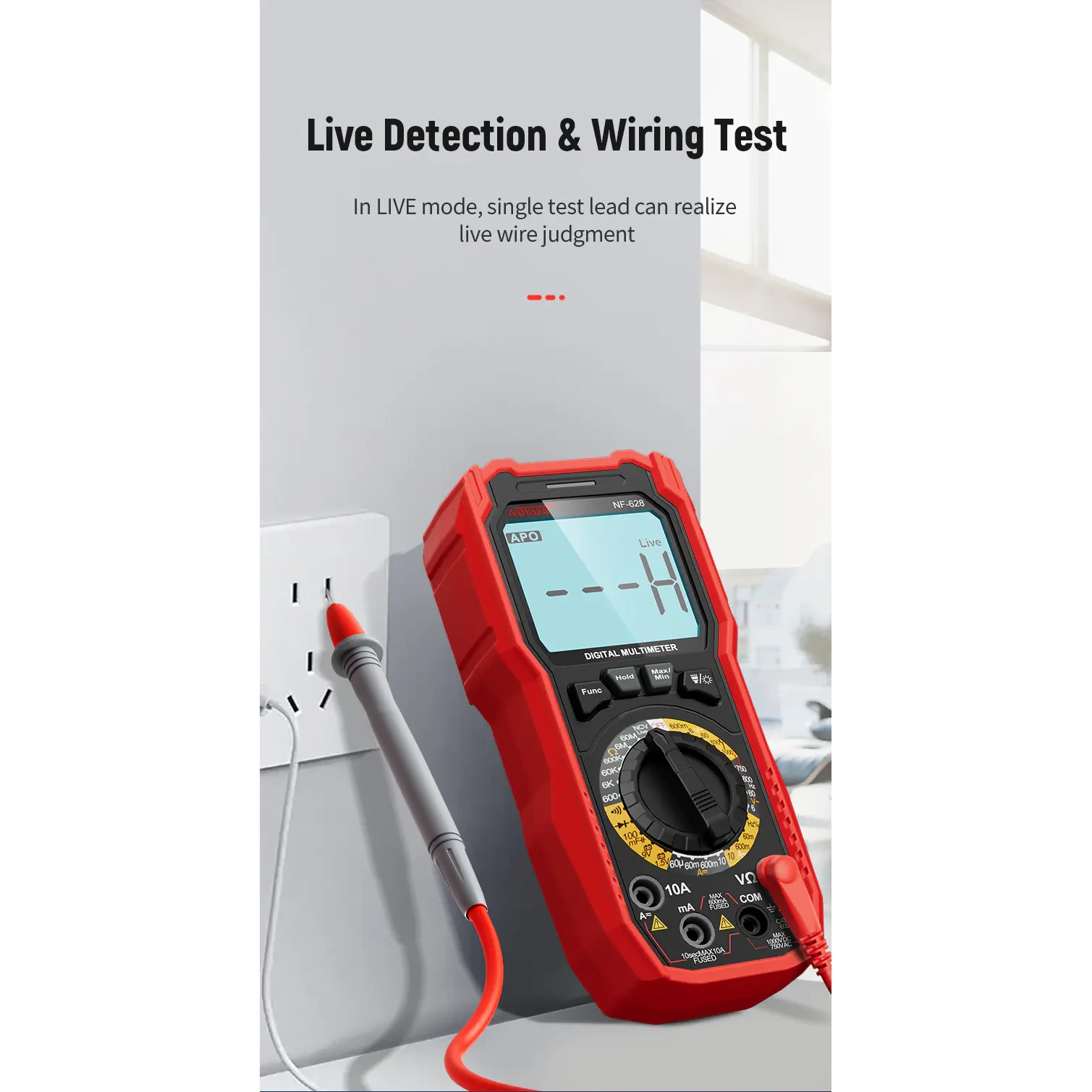

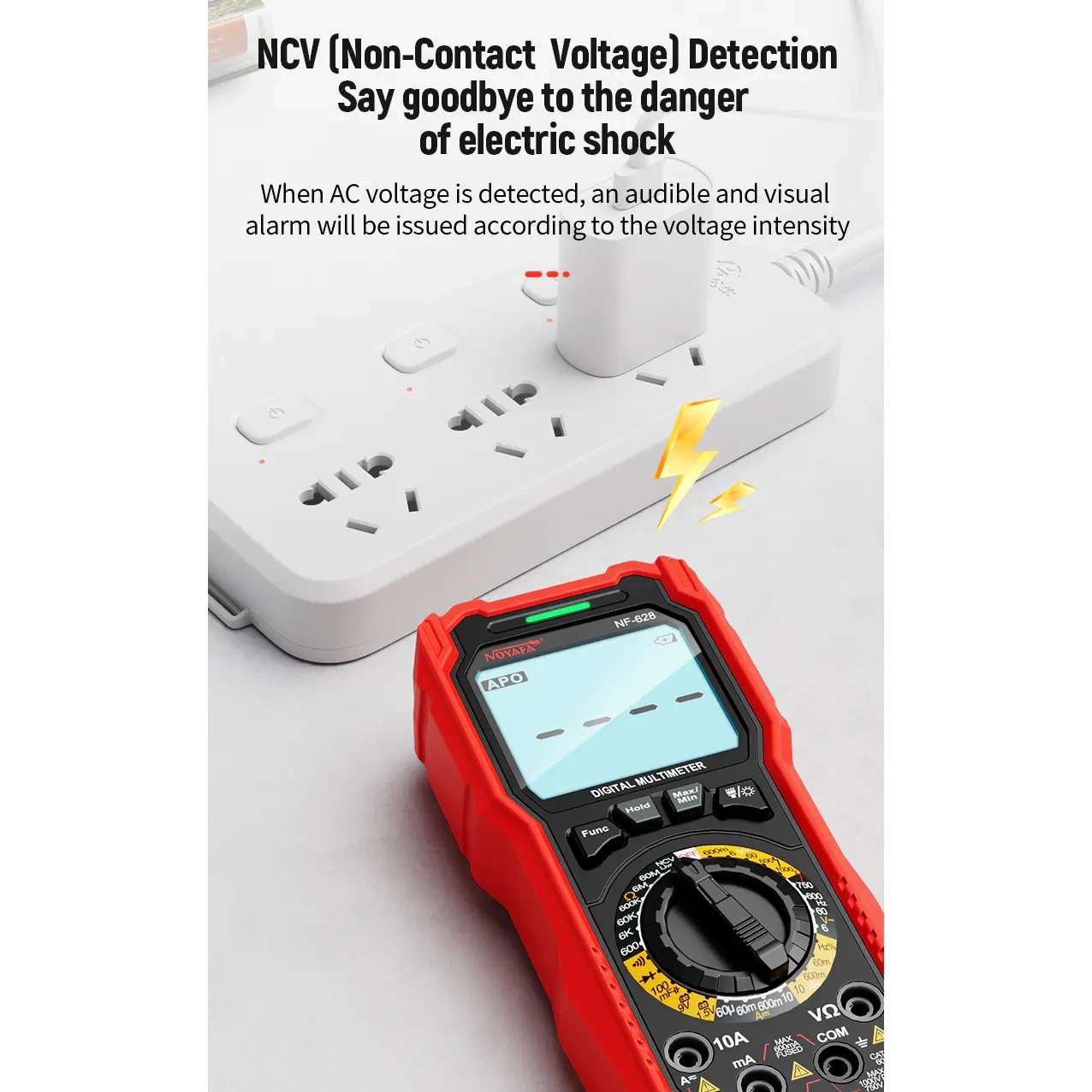

Bezdotykowy detektor NCV pozwala wykryć obecność napięcia przemiennego bez odsłaniania przewodnika. Tryb LIVE służy do rozróżniania przewodu fazowego i neutralnego. Podświetlany ekran, wbudowana lampka oraz funkcje HOLD i MAX/MIN ułatwiają pracę w rozdzielnicach, szafach sterowniczych i słabo oświetlonych miejscach.

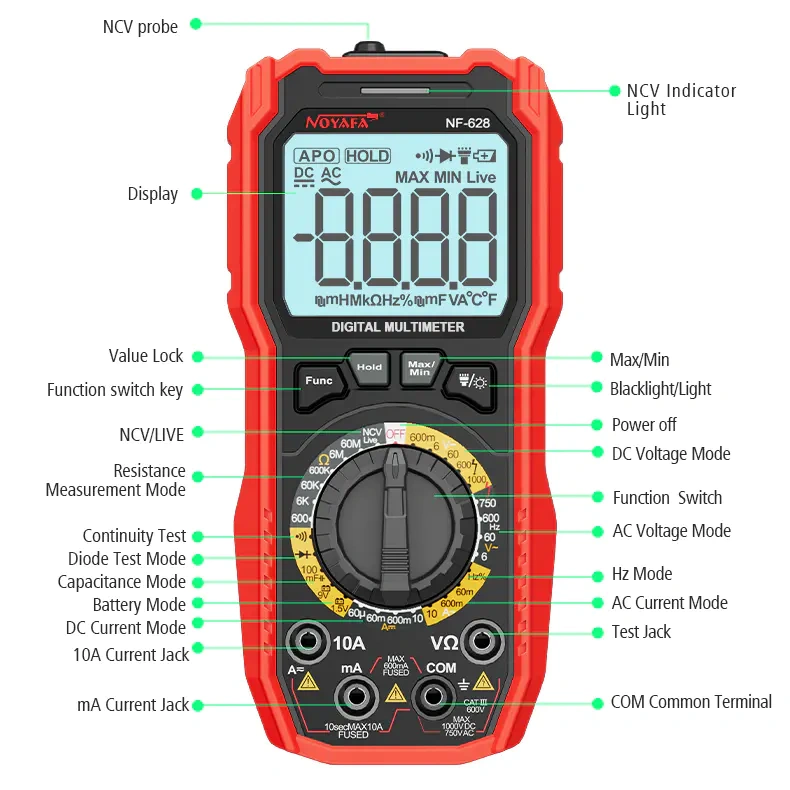

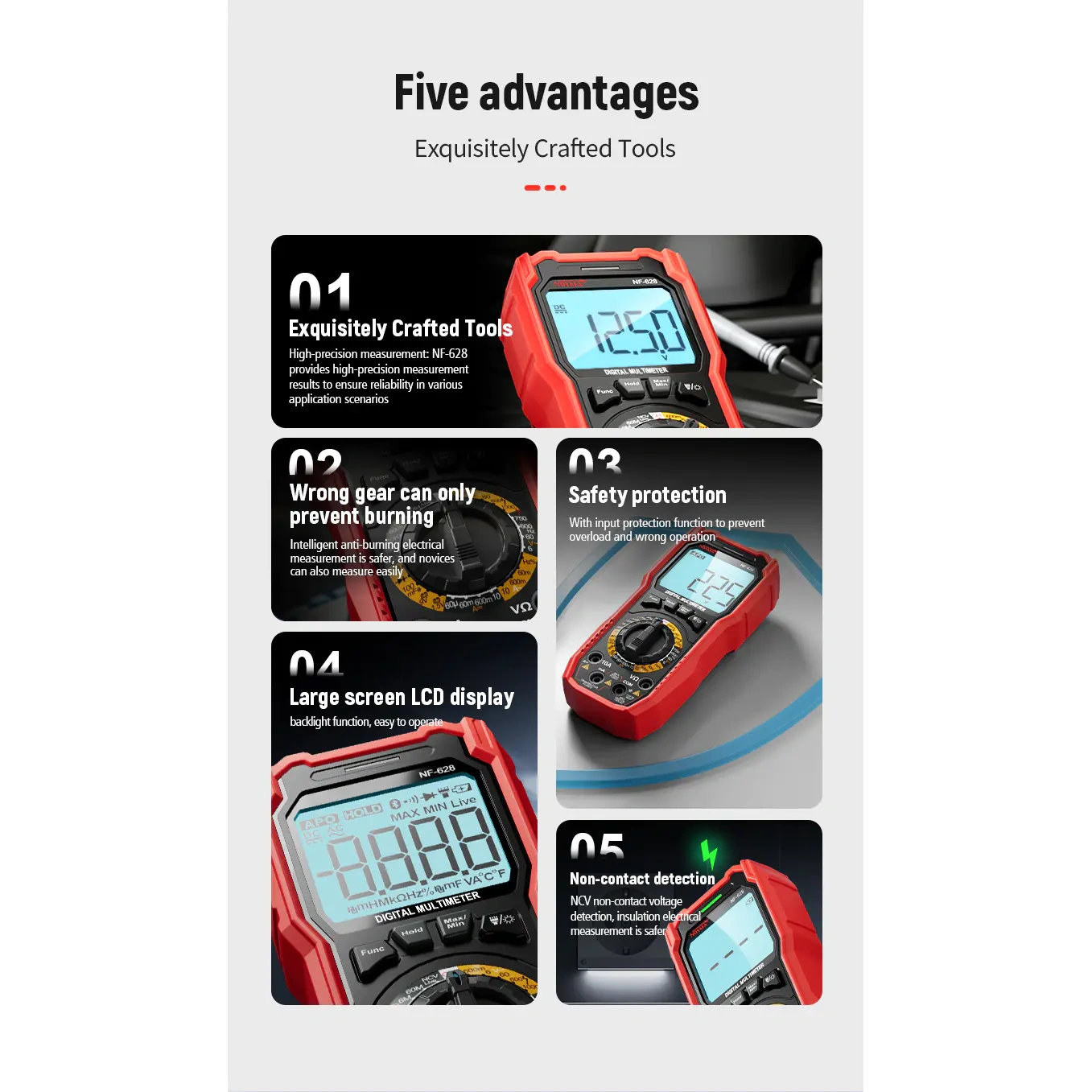

Najważniejsze cechy

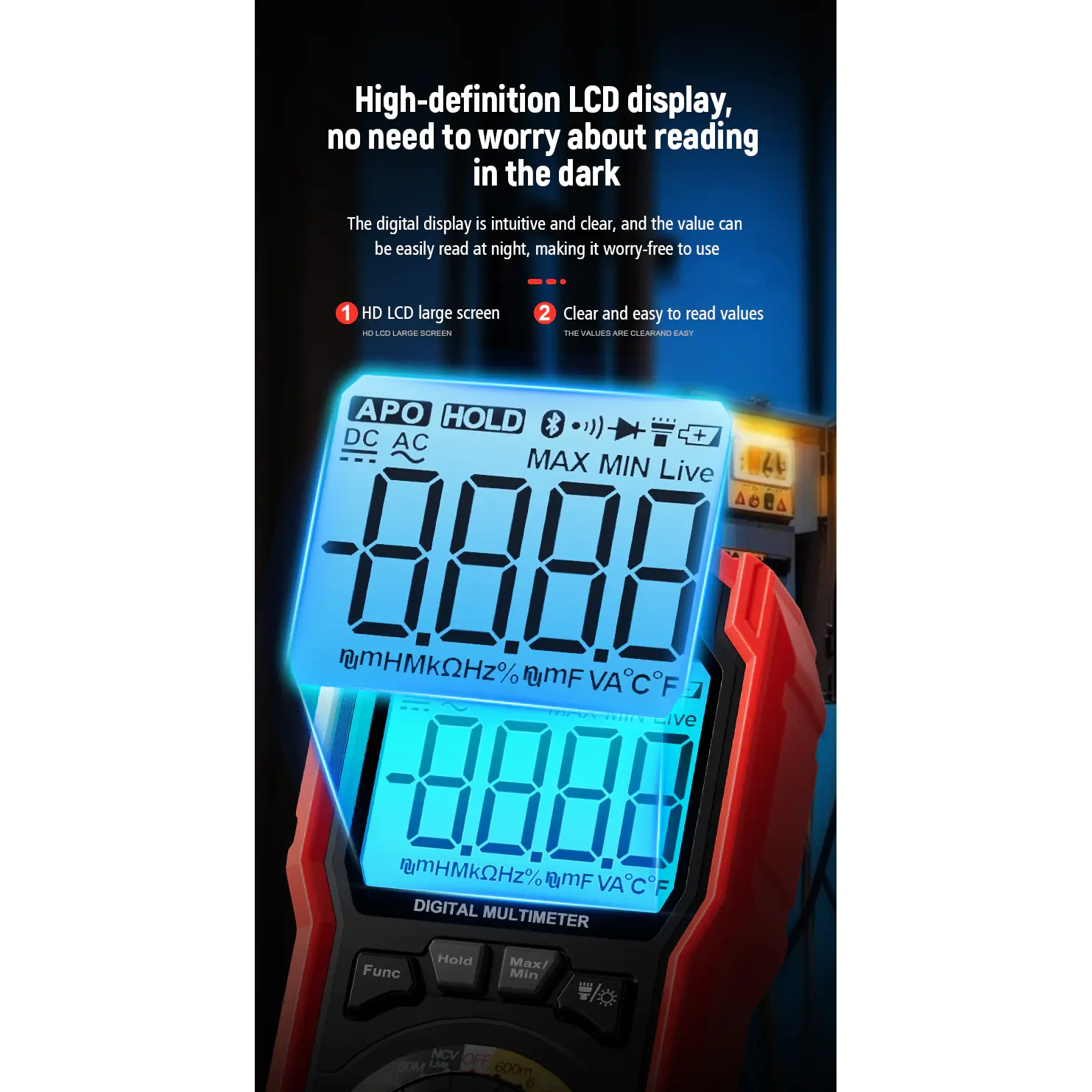

• Wyświetlacz: LCD FSTN, 6000 zliczeń
• Detekcja napięcia: bezdotykowy tryb NCV i identyfikacja przewodu LIVE

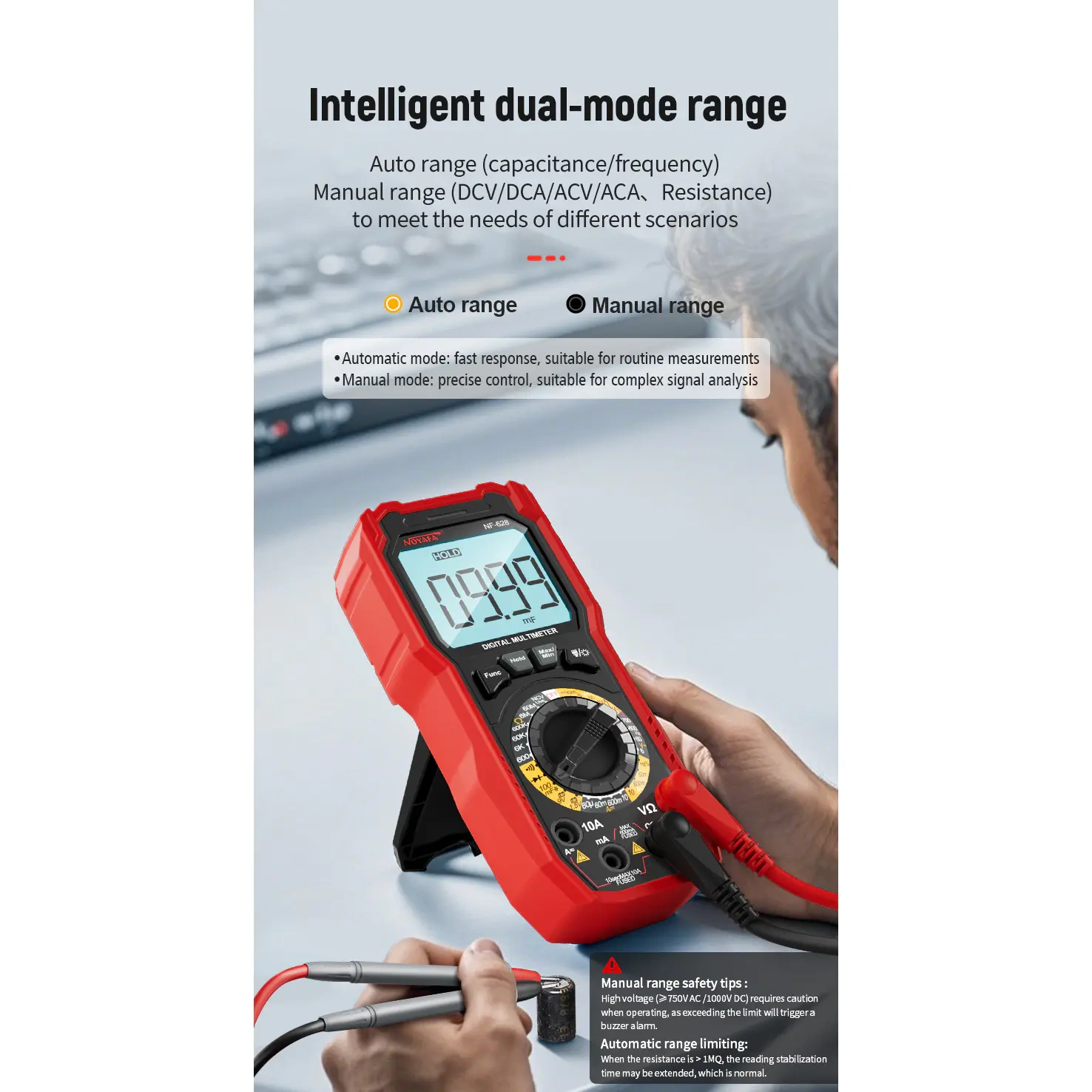

• Obsługa pomiarów: ręczny przełącznik funkcji oraz automatyczny dobór zakresu wybranych pomiarów
• Funkcje dodatkowe: HOLD, MAX/MIN, podświetlenie i lampka robocza
• Automatyczne wyłączenie: po około 15 minutach bezczynności

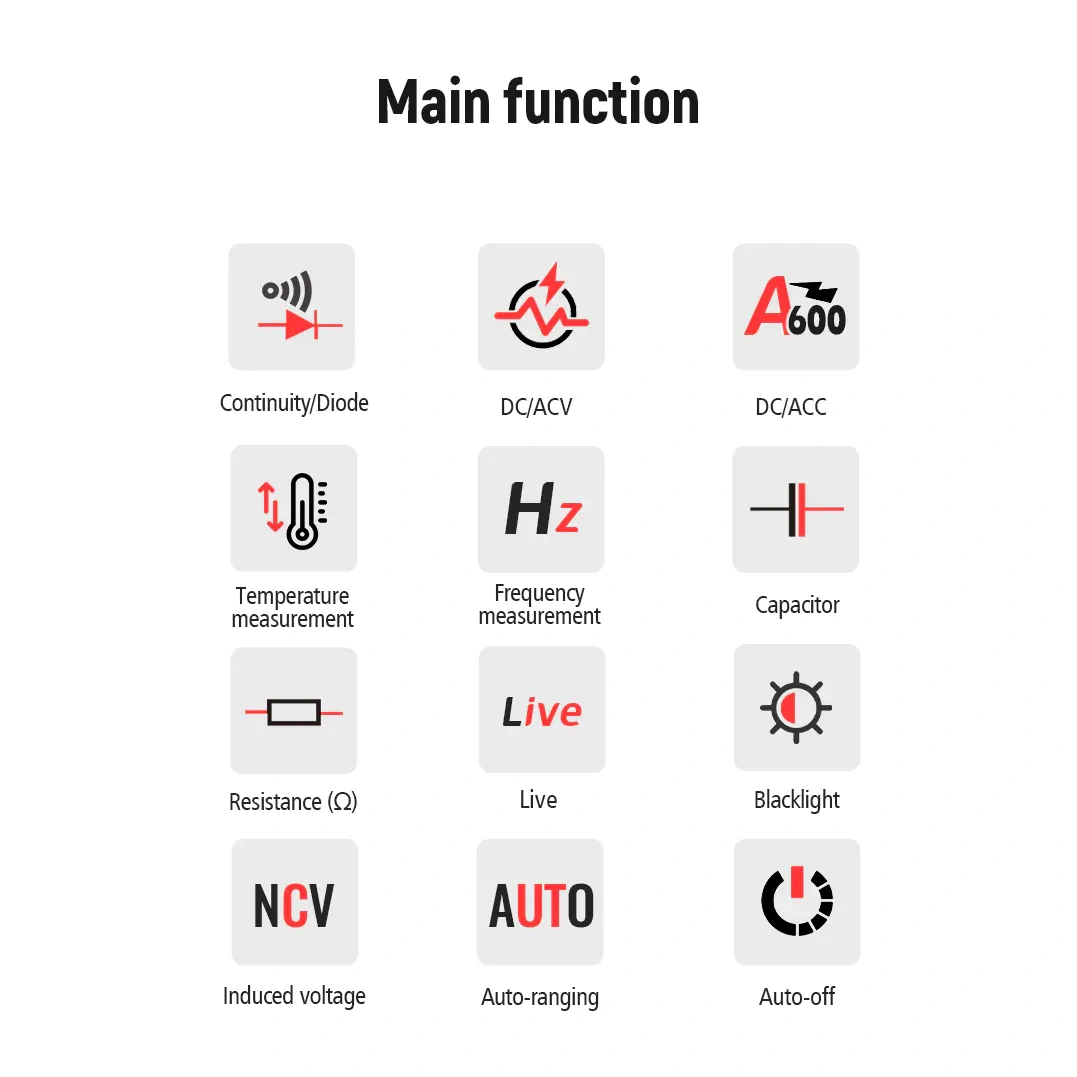

Obsługiwane pomiary

• Napięcie stałe DC
• Napięcie przemienne AC
• Prąd stały DC
• Prąd przemienny AC
• Rezystancja
• Pojemność
• Częstotliwość
• Temperatura
• Test diod
• Test ciągłości z sygnalizacją dźwiękową
• Test baterii 1,5 V i 9 V

Zakresy pomiarowe

• Napięcie DC: 600 mV, 6 V, 60 V, 600 V, 1000 V
• Napięcie AC: 6 V, 60 V, 600 V, 750 V
• Prąd DC: 60 µA, 60 mA, 600 mA, 10 A
• Prąd AC: 60 mA, 600 mA, 10 A
• Rezystancja: 600 Ω, 6 kΩ, 60 kΩ, 600 kΩ, 6 MΩ, 60 MΩ
• Pojemność: od 10 nF do 100 mF
• Częstotliwość: 6 kHz i 600 kHz
• Cykl pracy: 1–99%

Specyfikacja techniczna

• Model: NF-628
• Liczba zliczeń: 6000
• Częstotliwość odświeżania wskazań: około 3 razy na sekundę
• Impedancja wejściowa pomiaru napięcia: 10 MΩ
• Sygnalizacja ciągłości: brzęczyk dla rezystancji do około 30 Ω

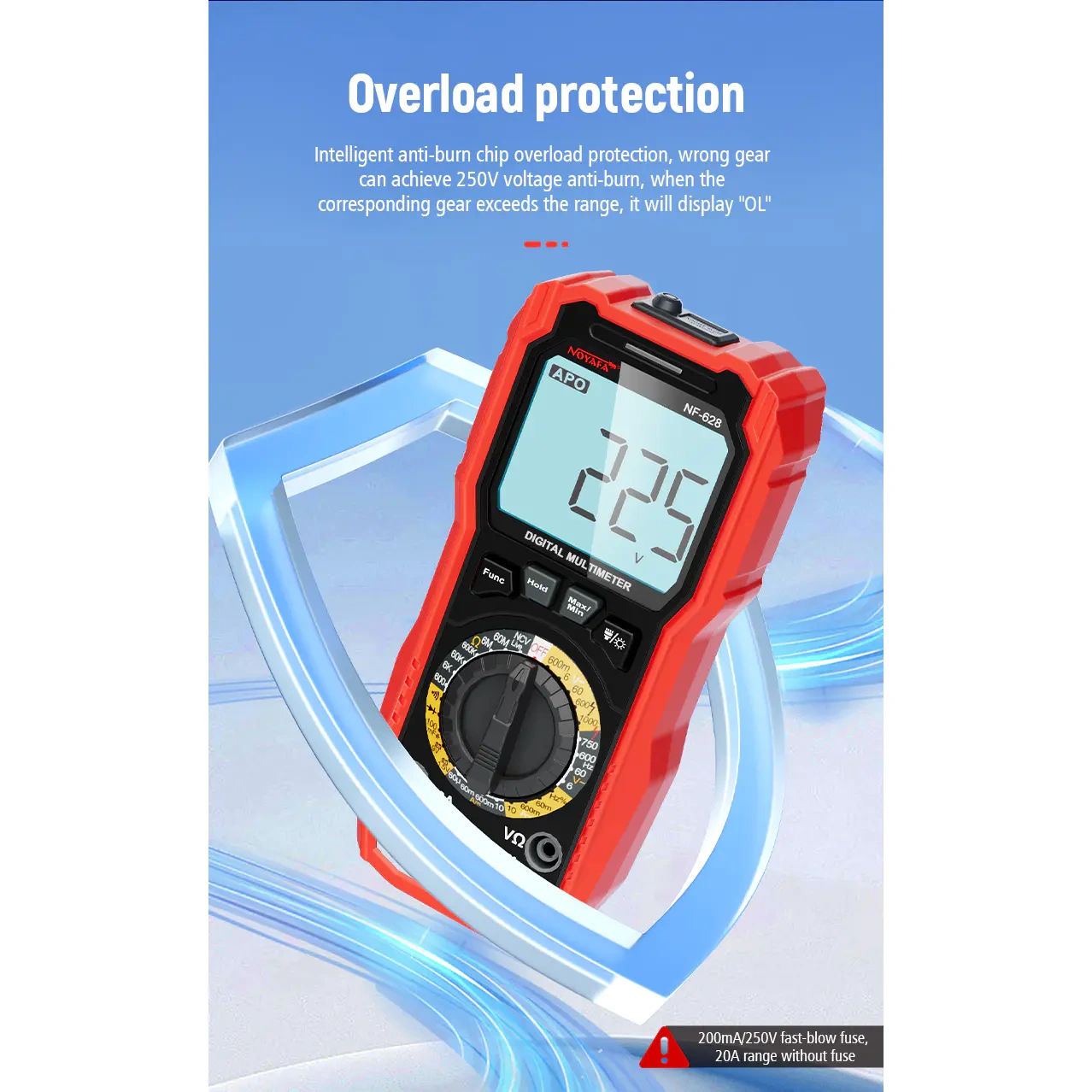

• Sygnalizacja przekroczenia zakresu: OL lub −OL
• Wskaźnik rozładowania baterii: tak
• Podświetlenie wyświetlacza: tak

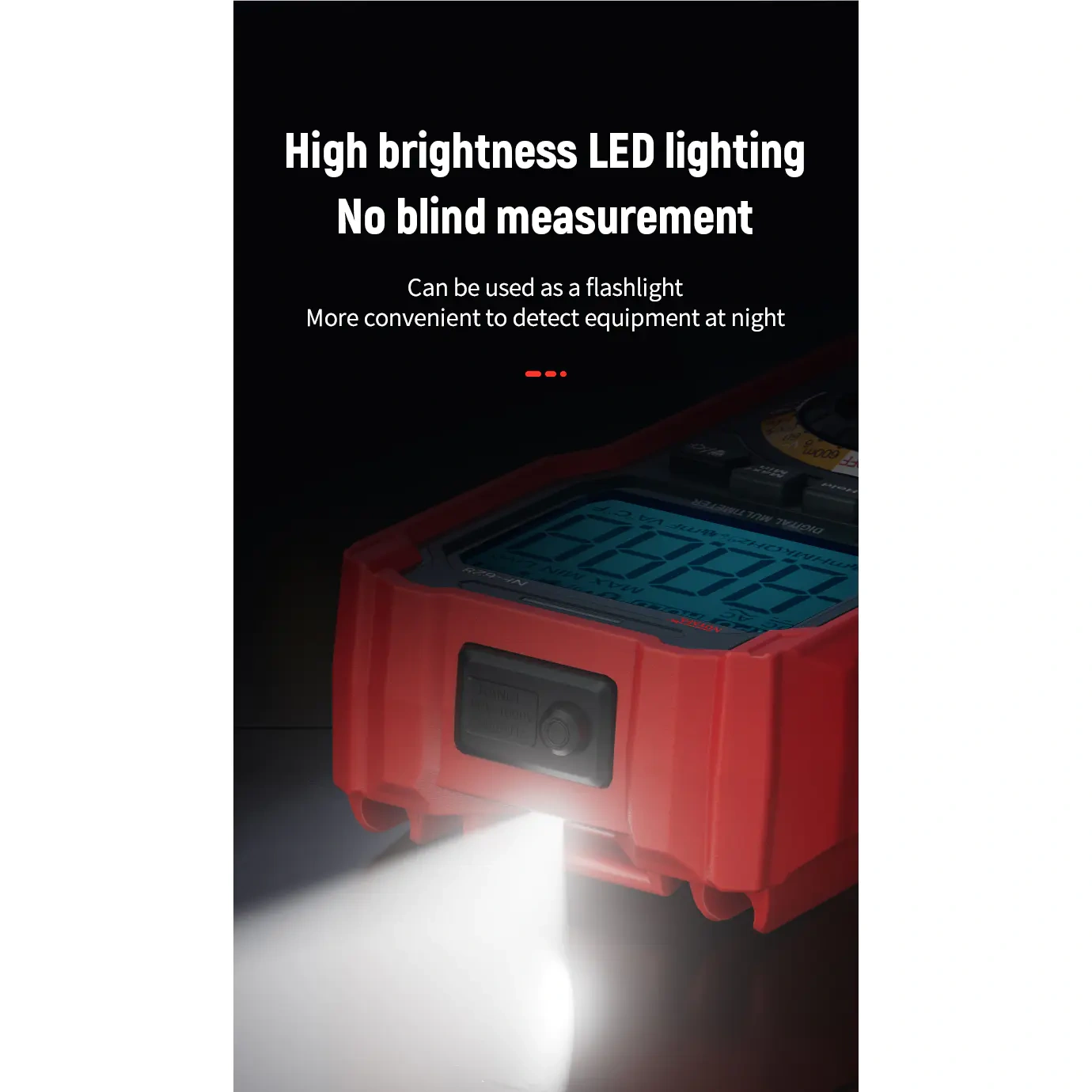

• Lampka robocza: tak
• Zasilanie: 2 baterie AA - w zestawie
• Wymiary: 191 × 88 × 55,5 mm

Zastosowanie

Multimetr sprawdzi się podczas serwisowania urządzeń elektronicznych, kontroli instalacji elektrycznych, diagnostyki układów zasilania i wykonywania podstawowych pomiarów warsztatowych. Zakres do 1000 V DC i 750 V AC pozwala pracować zarówno z obwodami niskonapięciowymi, jak i instalacjami sieciowymi w granicach parametrów miernika.

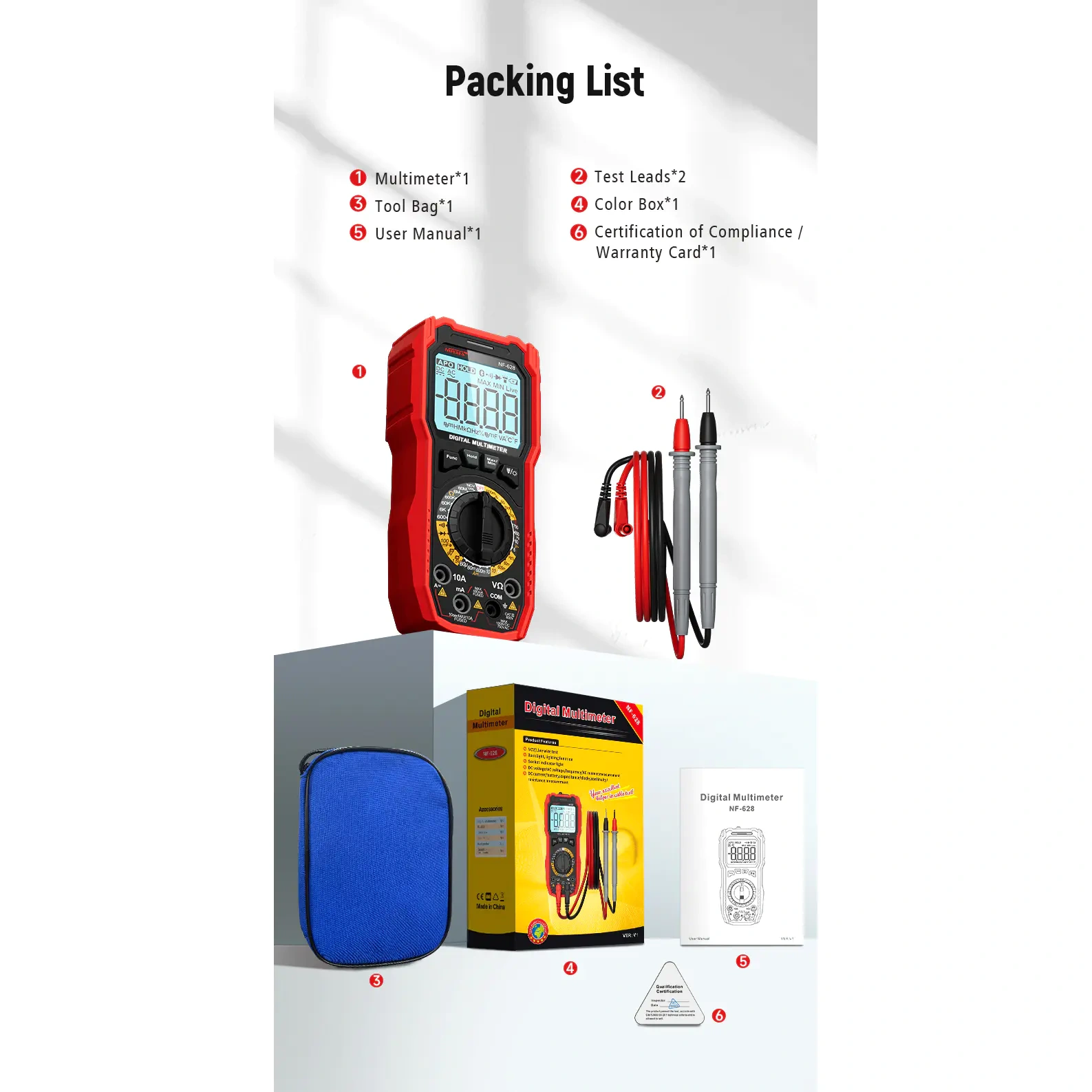

Zawartość zestawu

• Multimetr Noyafa NF-628
• Przewody pomiarowe
• Etui transportowe
• Instrukcja obsługi
• Opakowanie

Warto wiedzieć

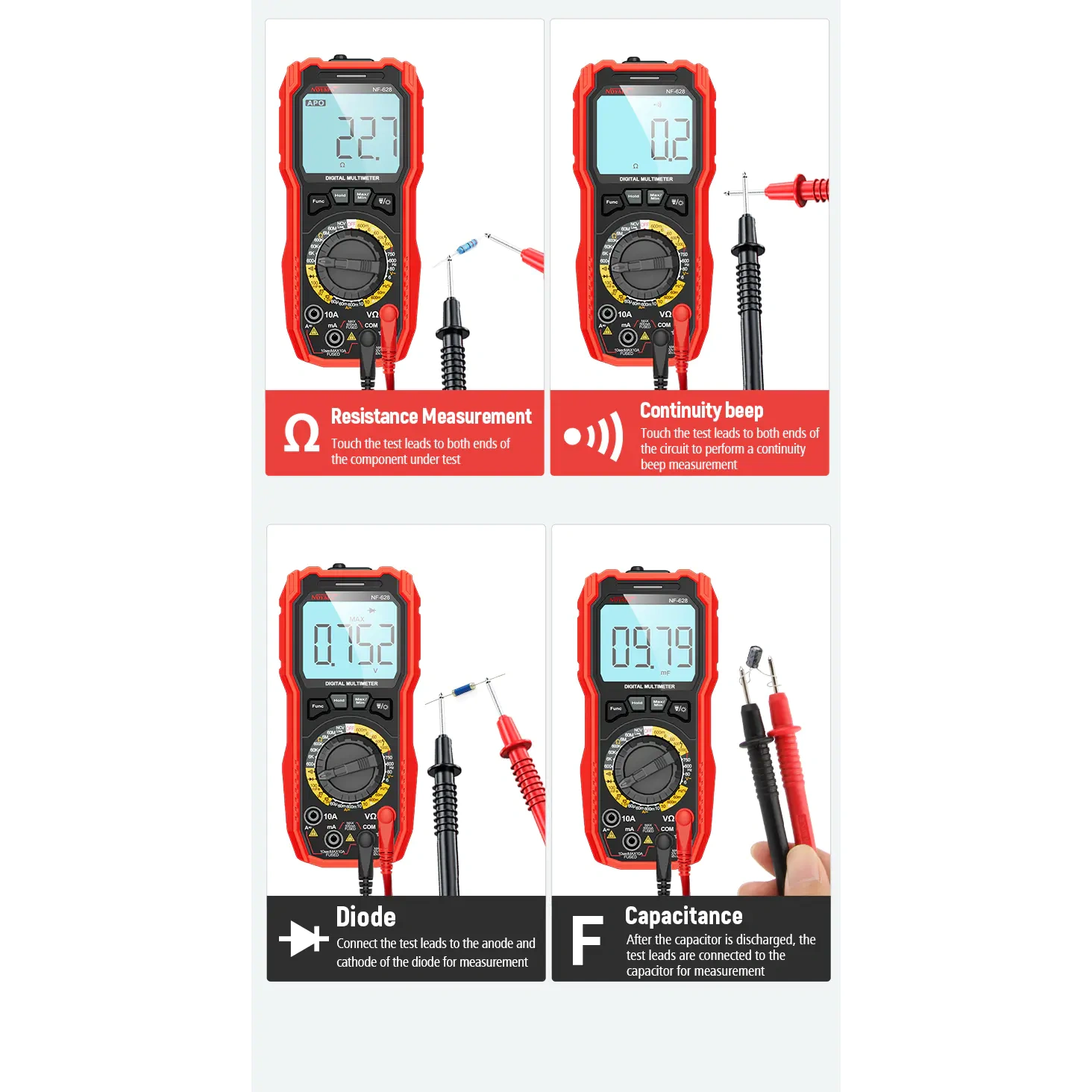

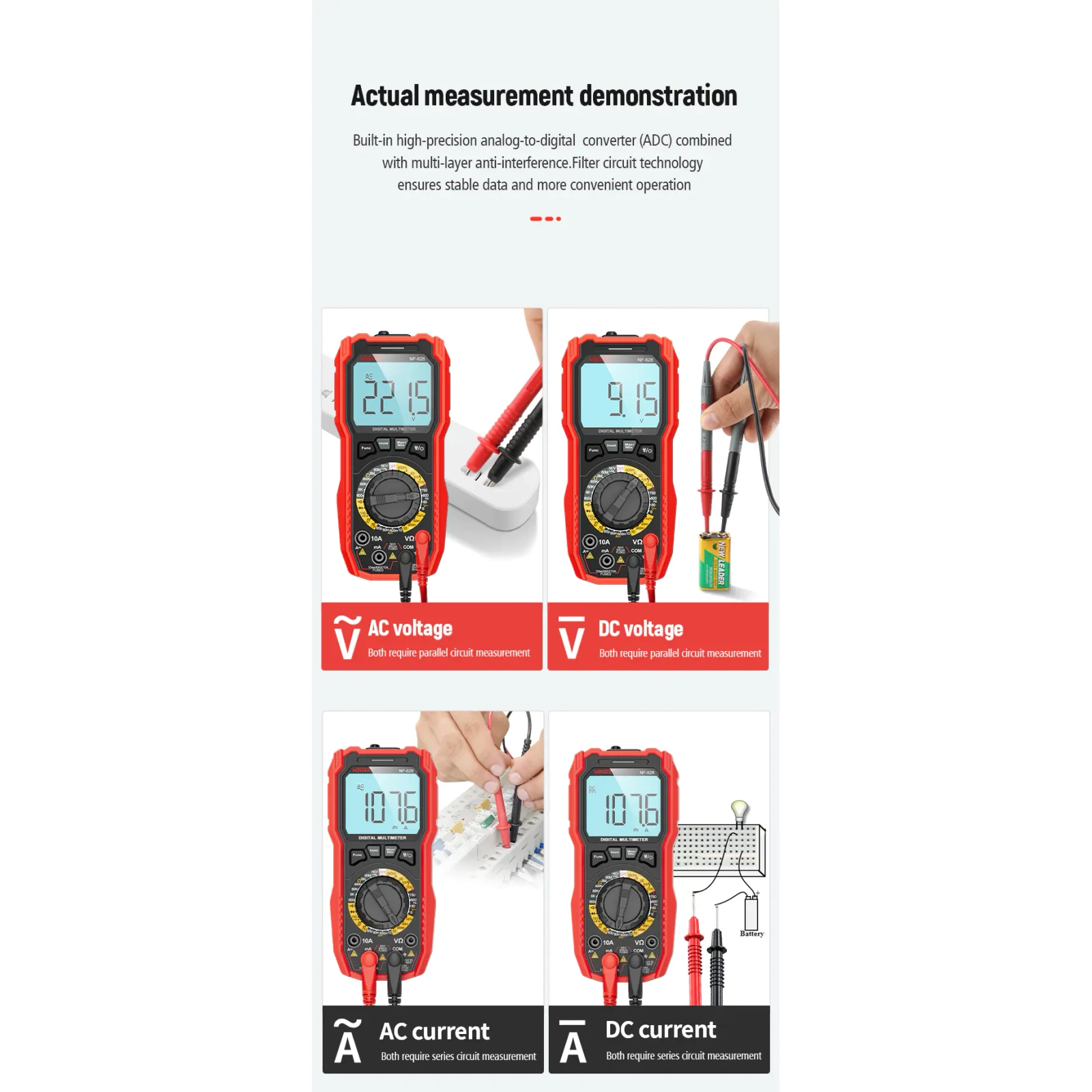

Pomiar napięcia wykonuje się równolegle do badanego obwodu, natomiast pomiar prądu wymaga szeregowego włączenia multimetru. Przed pomiarem rezystancji, pojemności, ciągłości lub diody należy odłączyć zasilanie obwodu. Kondensator musi być dodatkowo całkowicie rozładowany.
