Wzmacniacz słuchawkowy klasy A z prądowym sprzężeniem zwrotnym, AVT2850

  • 60,00 zł
  • szt

Do pobrania:

pobierz plik pdf Dokumentacja


Audiofilski wzmacniacz słuchawkowy z prądowym sprzężeniem zwrotnym

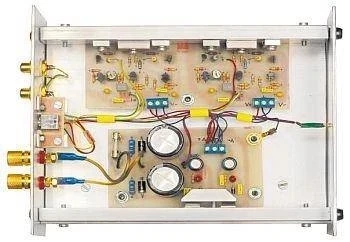

Prezentowany wzmacniacz, mimo prostoty, ma kilka nietypowych cech: JFET-owy stopień wyjściowy, stałoprądowe sprzężenie zwrotne i bufor wyjściowy w klasie A. Wszystko to sprawia, że każdy użytkownik może sam decydować o brzmieniu, zarówno poprzez zmiany półprzewodników, ingerencję w sprzężenie zwrotne czy poprzez przesuniecie punktów pracy poszczególnych stopni. Jako radiator wykorzystywana jest metalowa obudowa. Starannie wykonana może być nowocześnie wyglądającym, atrakcyjnym elementem domowego systemu audio.

Wybrane parametry:

  • wzmacniacz stereo pracujący z prądowym sprzężeniem zwrotnym
  • obciążenie wyjścia >32om
  • wbudowany zasilacz symetryczny
  • możliwość łatwej ingerencji w układ, łatwa zmiana brzmienia
  • sygnalizacja pracy - dioda LED
  • zasilanie 12-15 VDC

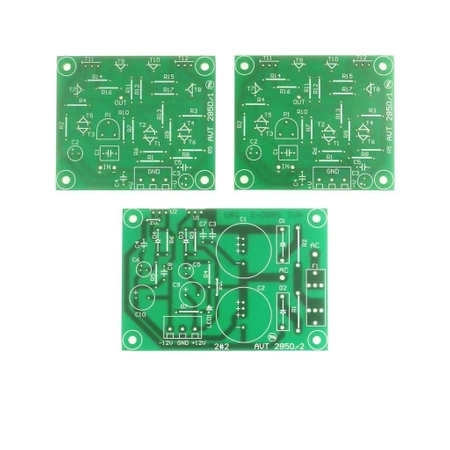

  • 3 płytki drukowane
  • wymiary płytek: 2x 65x55mm, zasilacz 84x59mm

Projekt AVT 2850 EdW 12/07


Jak kupować Elektroniczne Zestawy AVT?

W sklepie AVT można zakupić płytki drukowane "PCB" do projektów AVT. Jeśli projekt zawiera mikrokontroler wymagający zaprogramowania to na liście wyboru wersji pojawia się "PCB i zaprogramowany uC" (mikrokontroler).
Zakup płytek drukowanych (PCB) oznacza, że trzeba we własnym zakresie skompletować podzespoły do projektu (wykaz w dokumentacji).
W szczególnych przypadkach (np w wyniku uszkodzenia niewłaściwym montażem) można dokupić sam mikrokontroler z usługą programowania, jako część zamienną na specjalne zamówienie. W tym celu napisz na kity@avt.pl.

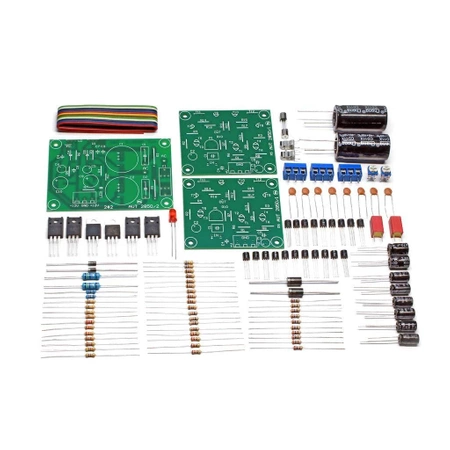

Większość projektów oferujemy w formie KIT-ów, czyli zestawów do samodzielnego zlutowania. KIT zawiera PCB i komplet podzespołów elektronicznych (wykaz w dokumentacji projektu). Uwaga: na zdjęciu najczęściej widoczny jest zestaw zmontowany.
