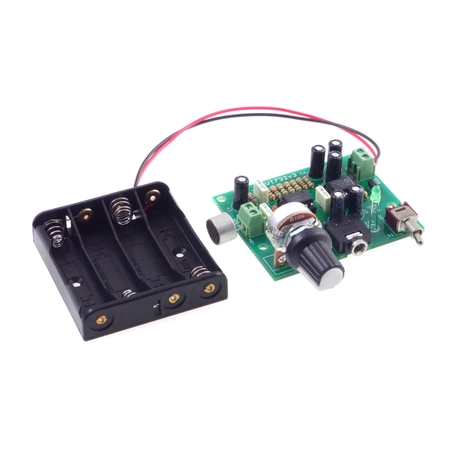

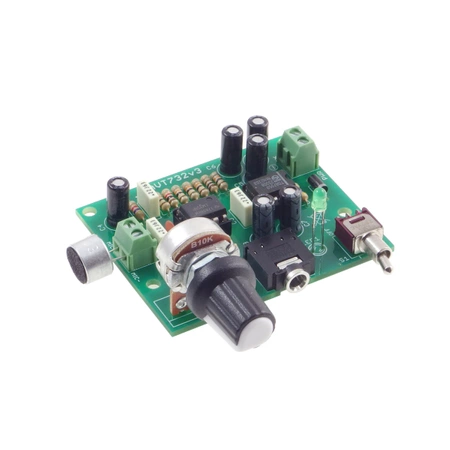

Whisper superczuły wzmacniacz mikrofonowy z wyjściem słuchawkowym - KIT AVT 732
- Superczuły wzmacniacz mikrofonowy Whisper pozwala słuchać bardzo cichych dźwięków przez słuchawki i regulować poziom wzmocnienia. AVT732 B to KIT DIY z płytką PCB i elementami do lutowania.
Wzmacniacz mikrofonowy do cichego odsłuchu - KIT DIY AVT732
Zestaw elementów do wykonania superczułego wzmacniacza mikrofonowego z gniazdem słuchawkowym JACK 3,5 mm.
KIT Whisper do eksperymentów z bardzo cichymi dźwiękami

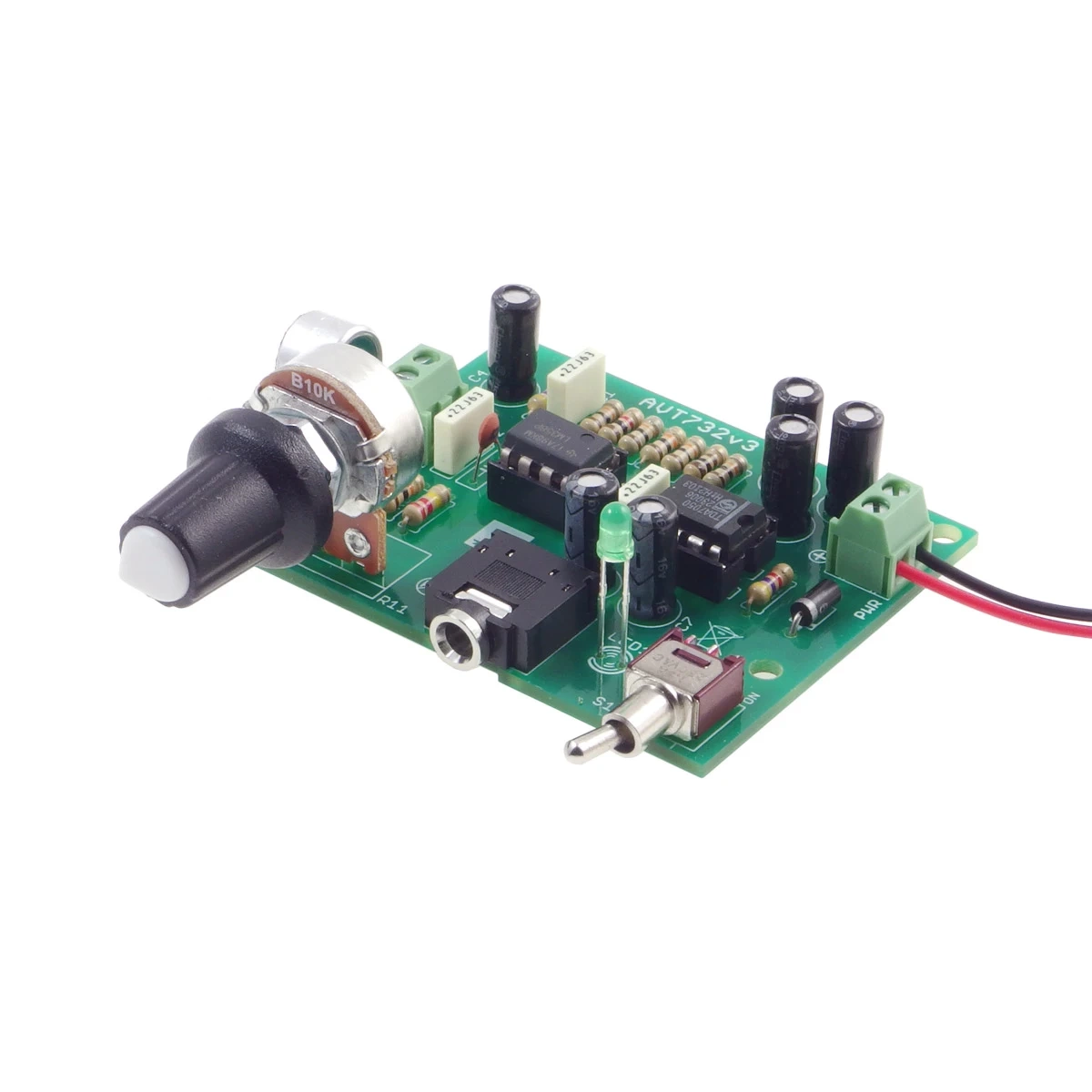

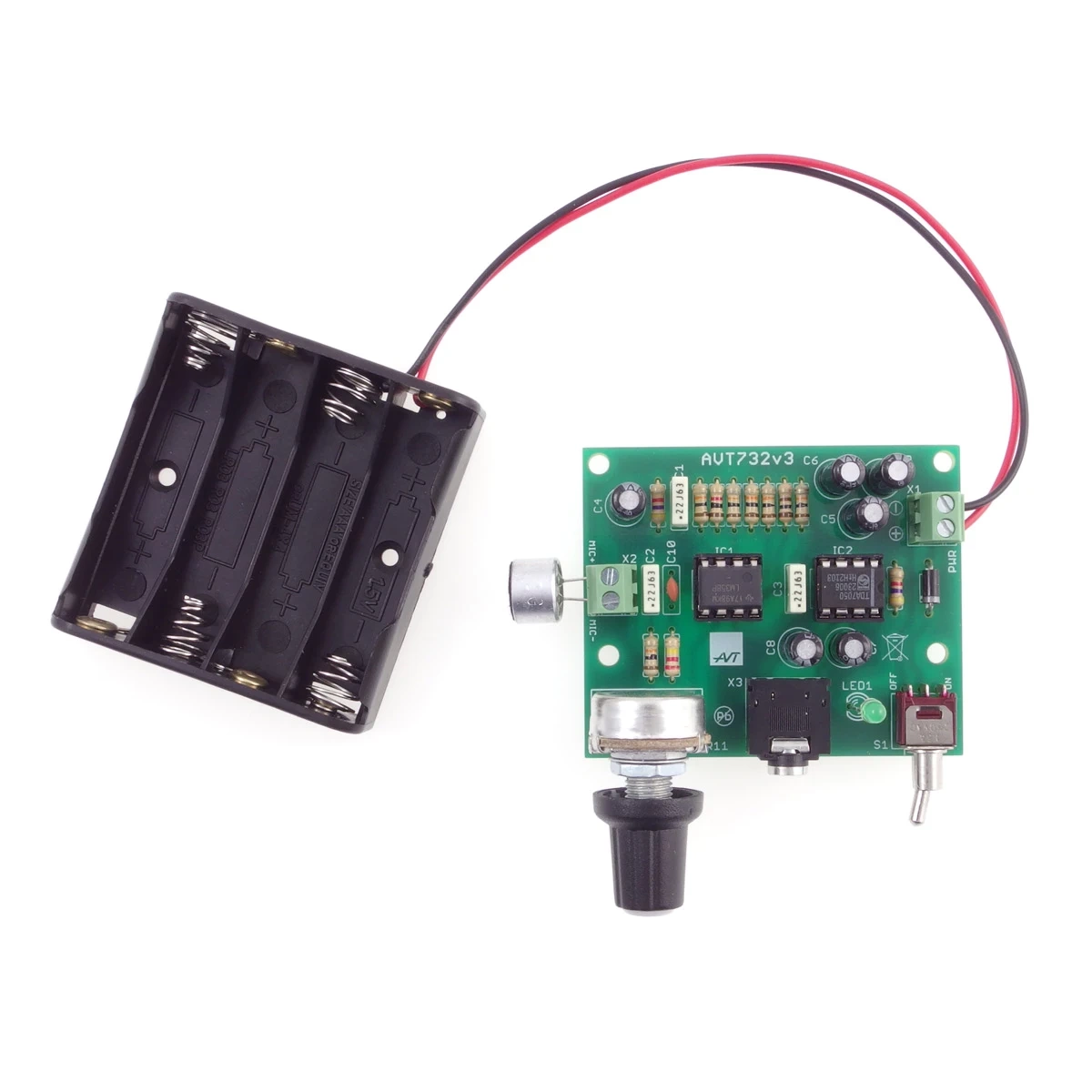

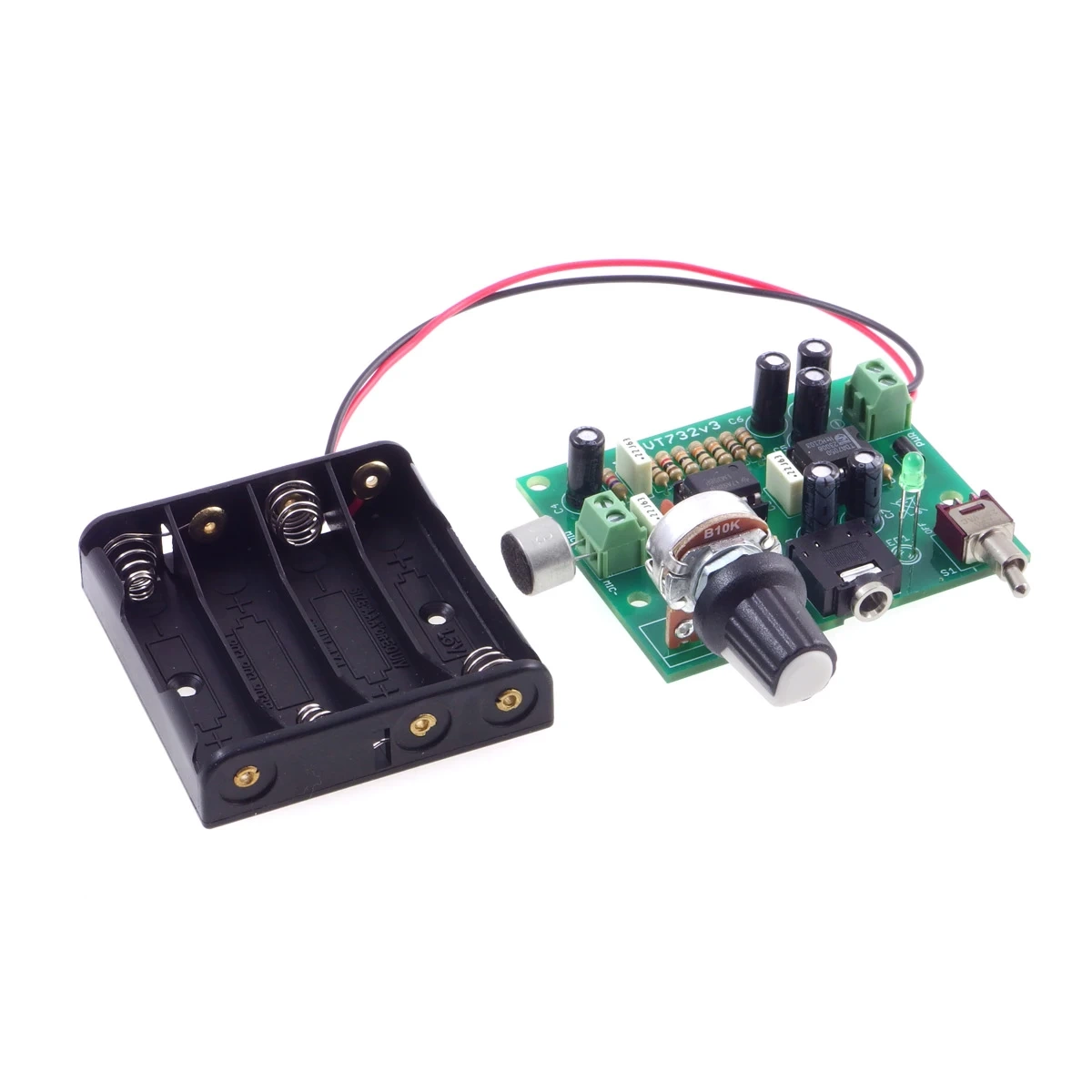

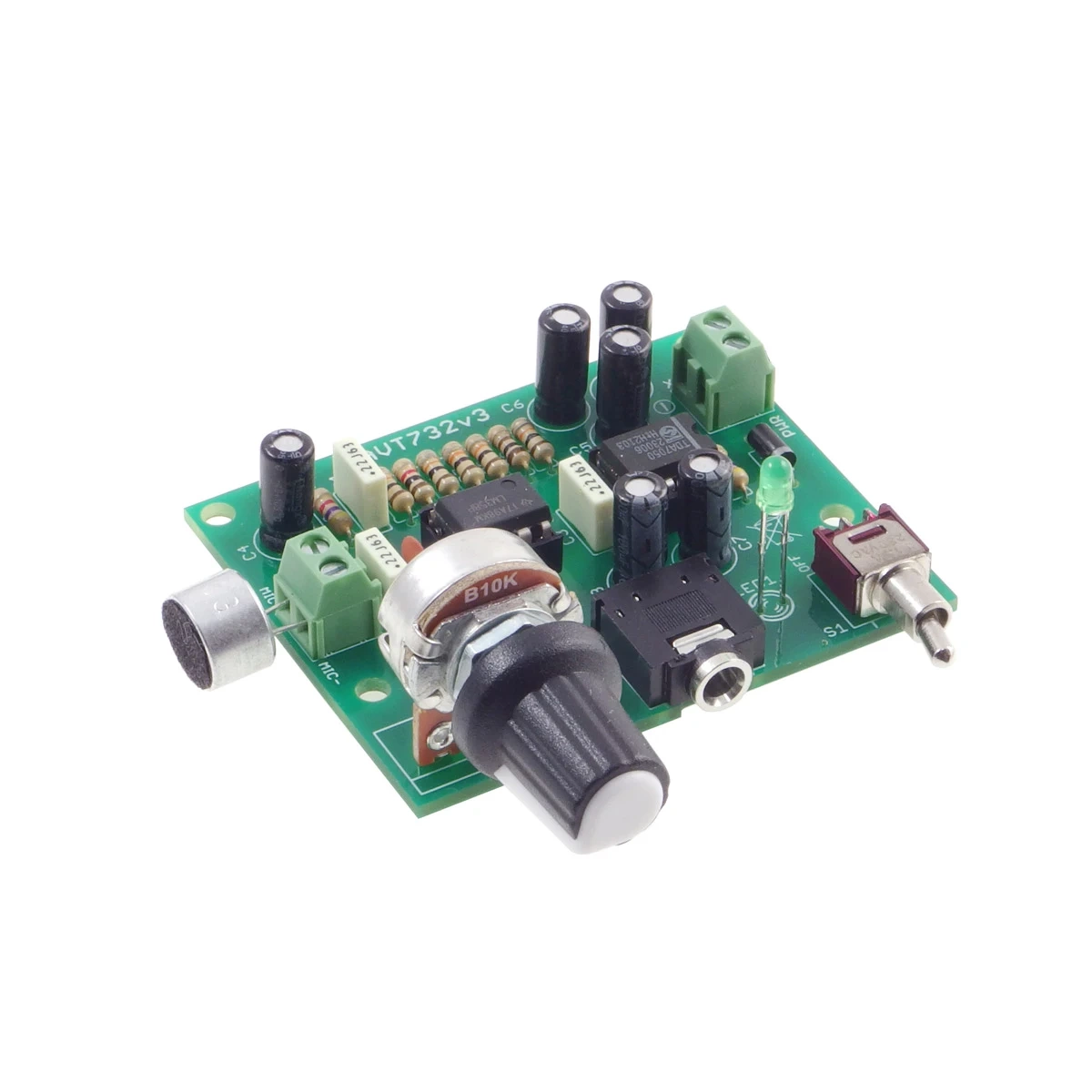

AVT732 wzmacnia sygnał z mikrofonu elektretowego i umożliwia odsłuch przez słuchawki. Układ nadaje się do doświadczeń audio, testowania czułości mikrofonu i obserwowania dźwięków, które zwykle są trudne do usłyszenia.

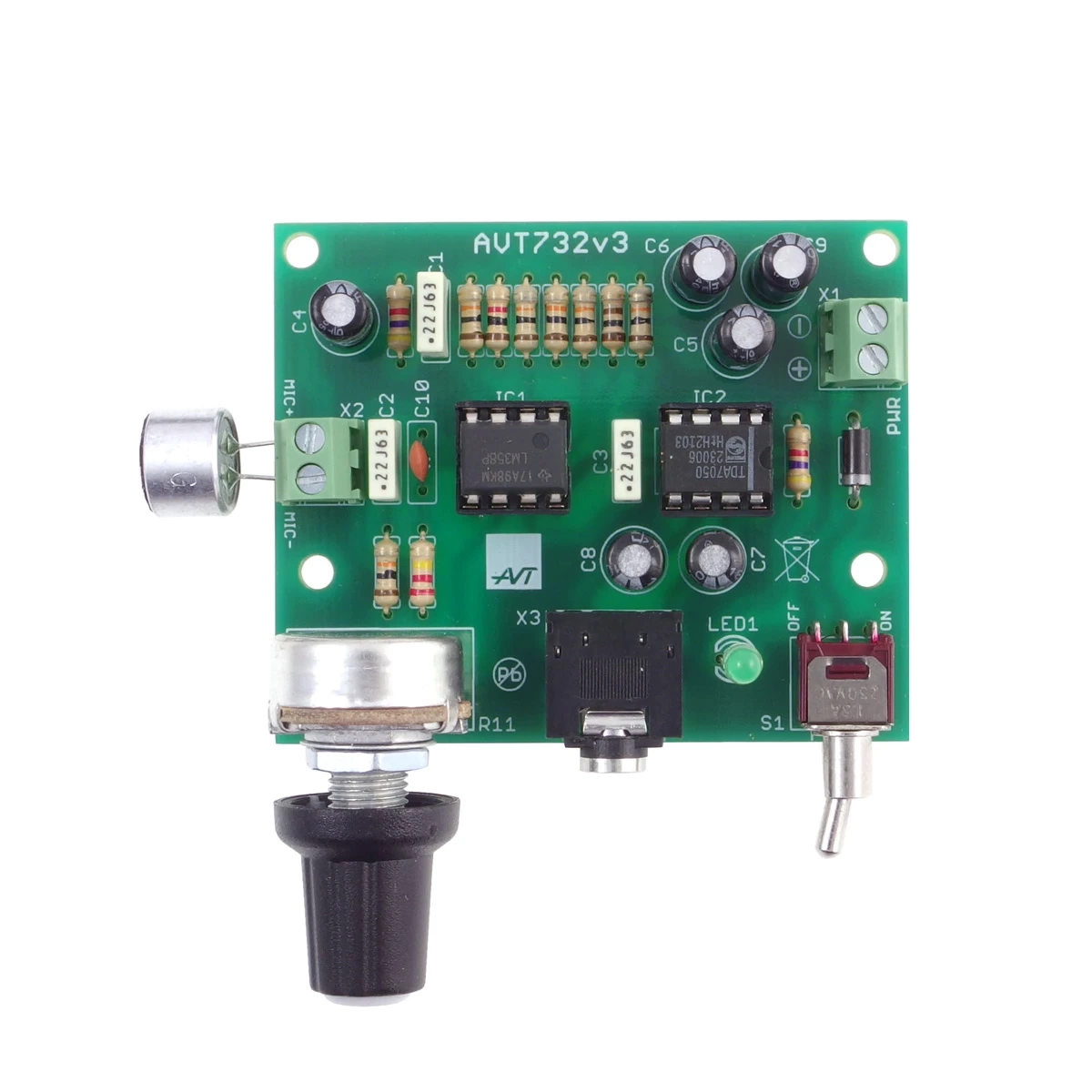

Tor audio składa się ze wzmacniaczy operacyjnych LM358 oraz końcowego wzmacniacza TDA7050. Potencjometr pozwala płynnie regulować wzmocnienie, a zasilanie bateryjne ułatwia pracę poza stanowiskiem laboratoryjnym. Wersja B obejmuje płytkę PCB oraz podzespoły przewidziane do zlutowania wzmacniacza mikrofonowego Whisper.
Karta techniczna
AVT732
KIT superczułego wzmacniacza mikrofonowego z mikrofonem elektretowym, regulacją wzmocnienia, LM358, TDA7050 i wyjściem słuchawkowym.
| Kod projektu | AVT732 |
|---|---|
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Typ układu | superczuły wzmacniacz mikrofonowy do odsłuchu przewodowego |
| Mikrofon | elektretowy, z możliwością montażu na przewodach |
| Regulacja | płynna regulacja wzmocnienia potencjometrem |
| Układy scalone | LM358 i TDA7050 |
| Wyjście audio | gniazdo słuchawkowe stereo JACK 3,5 mm |
| Zasilanie | 3–6 V DC, zasilanie bateryjne |
| Zalecane źródło zasilania | 4 ogniwa AA lub AAA albo stabilizowany zasilacz 4,5–6 V DC |
| Wymiary płytki PCB | 46×56 mm |
Wersja
AVT732 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania superczułego wzmacniacza mikrofonowego Whisper.
Notes
Montaż należy rozpocząć od elementów najmniejszych, następnie wlutować podstawki, kondensatory, układy scalone, mikrofon, gniazdo słuchawkowe, potencjometr, włącznik i złącza.
Ujemne wyprowadzenie mikrofonu elektretowego jest połączone z jego metalową obudową. Ten szczegół trzeba uwzględnić przy montażu na przewodach.
Po pierwszym uruchomieniu ustaw potencjometr na minimum i zwiększaj wzmocnienie stopniowo, obserwując, czy nie pojawia się sprzężenie akustyczne.
Układ powinien być zasilany z 4 ogniw AA lub AAA albo stabilizowanego zasilacza 4,5–6 V DC.
Uwaga: napięcie zasilania nie może przekraczać 6 V. Układ należy wykorzystywać wyłącznie do legalnego, jawnego odsłuchu i eksperymentów audio. Zbyt duże wzmocnienie może wywołać bardzo głośny pisk w słuchawkach, dlatego regulację zaczynaj od minimum.
Najczęściej zadawane pytania
AVT732 B to KIT DIY z płytką PCB i elementami do lutowania superczułego wzmacniacza mikrofonowego Whisper.
Do eksperymentów z mikrofonem, testów torów audio, wzmacniania bardzo cichych dźwięków i odsłuchu przez słuchawki w legalnych zastosowaniach.
Nie. To układ analogowy z LM358 i TDA7050, bez mikrokontrolera.
Przy zbyt dużym wzmocnieniu może pojawić się sprzężenie akustyczne między słuchawkami a mikrofonem. Należy zmniejszyć głośność lub zwiększyć odległość między nimi.
Wymagane jest 3–6 V DC. Napięcie powyżej 6 V jest niedopuszczalne.
