Co zawiera wersja AVT1024 B?
AVT1024 B to zestaw elementów do samodzielnego montażu. Zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania wzmacniacza słuchawkowego.
Wzmacniacz słuchawkowy stereo AB 17Hz - 23kHz - KIT AVT 1024
- Wzmacniacz słuchawkowy stereo AB AVT1024 o paśmie 17 Hz–23 kHz, zasilany 3–15 VDC, z mocą 800 mW przy 32 Ω i 12 V. Wersja B to KIT z płytką PCB i elementami do lutowania.
Wzmacniacz słuchawkowy stereo AB – zestaw KIT AVT1024 do samodzielnego montażu
Zestaw elementów do budowy stereofonicznego wzmacniacza słuchawkowego w klasie AB, z pasmem 17 Hz–23 kHz i zasilaniem 3–15 VDC.
Wzmacniacz słuchawkowy stereo do toru audio i własnych projektów

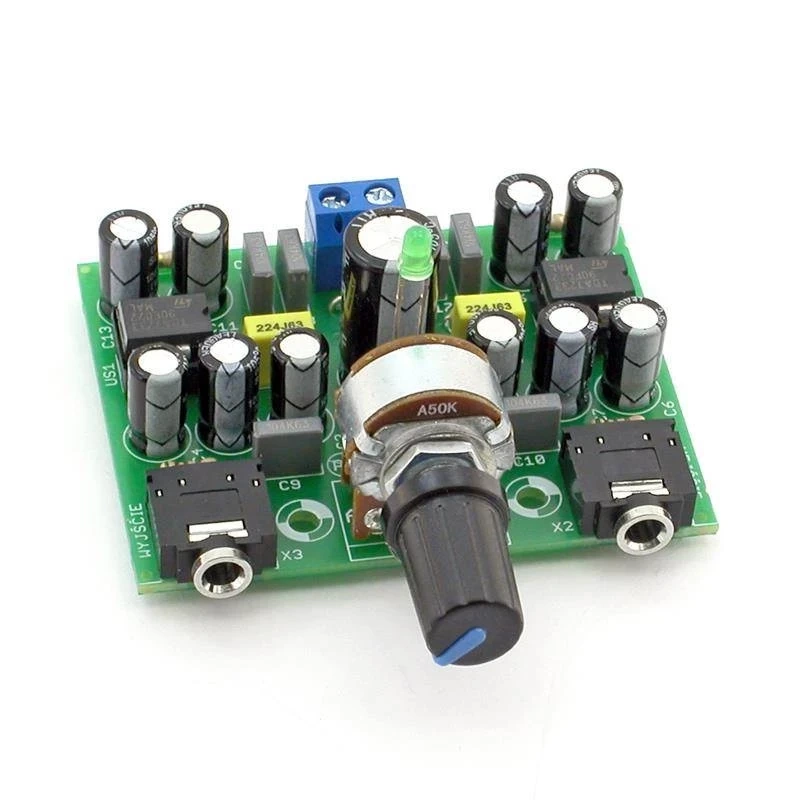

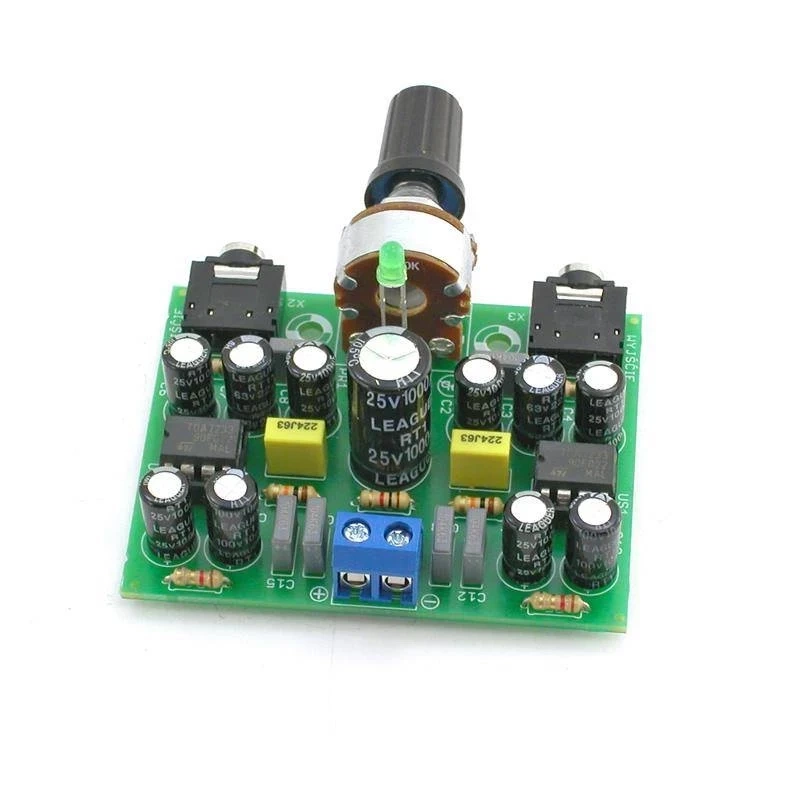

AVT1024 pozwala zbudować dwukanałowy wzmacniacz słuchawkowy w klasie AB. Układ bazuje na wzmacniaczach TDA7233 i może współpracować ze słuchawkami magnetodynamicznymi o impedancji większej niż 2 Ω.
Najlepsze wyniki uzyskuje się ze słuchawkami 32 Ω. Szerokie pasmo przenoszenia 17 Hz–23 kHz, zasilanie 3–15 VDC i prosta konstrukcja sprawiają, że projekt dobrze nadaje się do budowy własnego wzmacniacza słuchawkowego, modułu audio albo stanowiska edukacyjnego.
Stereo w klasie AB Dwa kanały audio oparte na końcówkach mocy TDA7233
Pasmo 17 Hz–23 kHz Zakres pracy dopasowany do zastosowań słuchawkowych i audio

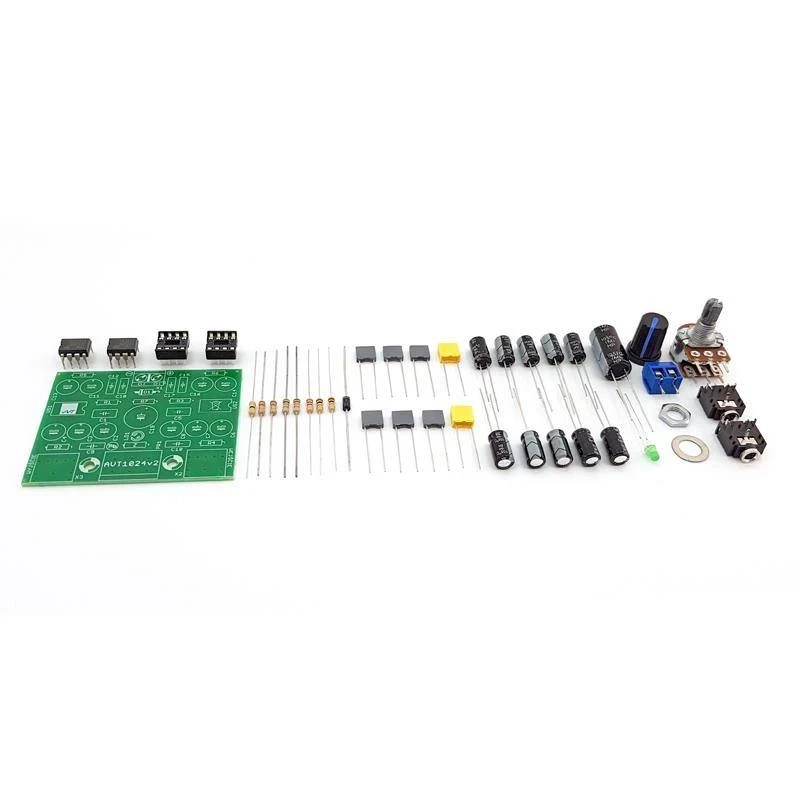

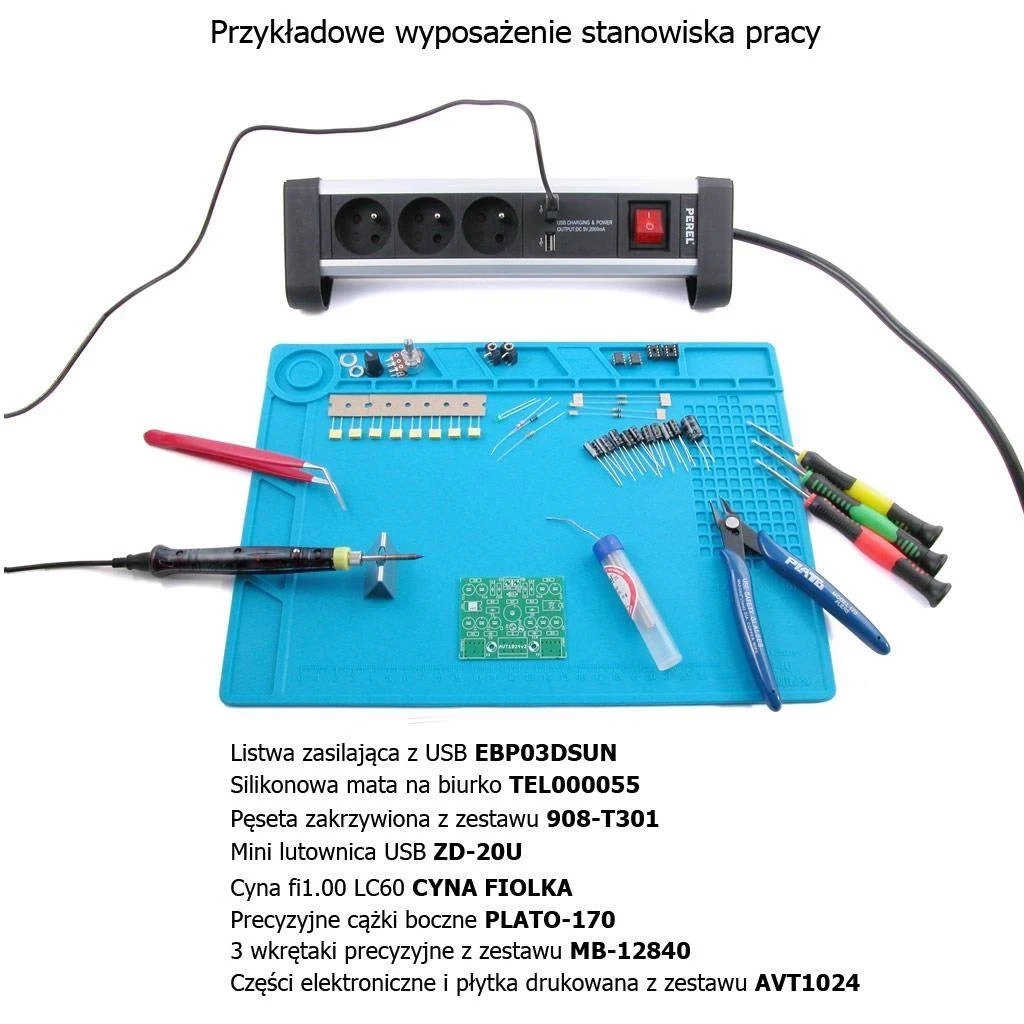

KIT z płytką PCB Wersja B zawiera płytkę PCB oraz elementy do zlutowania wzmacniacza
Skala trudności
1/6
Szacowany czas montażu
30 min
Karta techniczna
AVT1024
AVT1024 to stereofoniczny wzmacniacz słuchawkowy w klasie AB, oparty na dwóch układach TDA7233.
| Kod projektu | AVT1024 |
|---|---|
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Typ układu | wzmacniacz słuchawkowy stereo |
| Klasa pracy końcówki mocy | AB |
| Liczba kanałów | 2, stereo |
| Układy wzmacniacza | 2× TDA7233 |
| Pasmo przenoszenia | 17 Hz–23 kHz |
| Poziom zniekształceń nieliniowych | poniżej 0,3% |
| Moc wyjściowa | 800 mW przy Rl=32 Ω i Ucc=12 V |
| Pobór prądu w stanie spoczynku | około 6 mA na kanał |
| Impedancja słuchawek | powyżej 2 Ω |
| Zalecana impedancja słuchawek | 32 Ω |
| Złącza audio | gniazda jack stereo 3,5 mm |
| Zasilanie | 3–15 VDC |
| Wymiary płytki PCB | 48×60 mm |
Wersja
AVT1024 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania stereofonicznego wzmacniacza słuchawkowego.
Notes

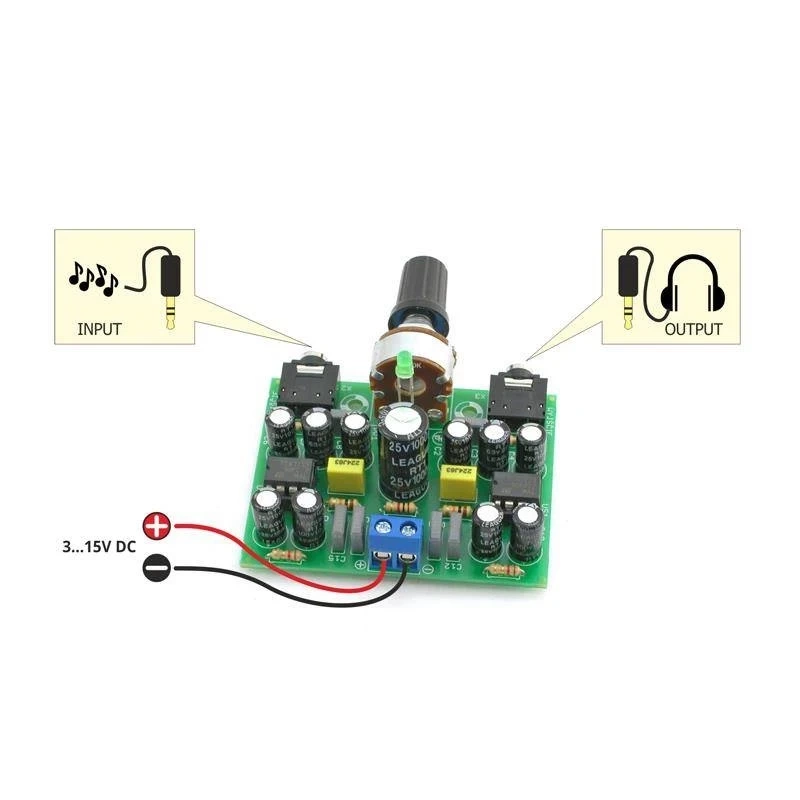

Słuchawki należy podłączyć do złącza wyjściowego minijack stereo. Najlepsze wyniki uzyskuje się ze słuchawkami o impedancji 32 Ω.
Układ może współpracować ze słuchawkami magnetodynamicznymi o impedancji większej niż 2 Ω.
Przed podłączeniem słuchawek warto uruchomić wzmacniacz z ograniczeniem prądowym i sprawdzić poprawność napięć na płytce.
Najczęściej zadawane pytania
Jak bezpiecznie uruchomić wzmacniacz po montażu?
Przed podłączeniem słuchawek warto uruchomić układ z ograniczeniem prądowym i sprawdzić napięcia na wyjściach. To ogranicza ryzyko uszkodzenia słuchawek oraz ułatwia wychwycenie błędów montażowych przed pierwszym odsłuchem.
Do jakich słuchawek pasuje AVT1024?
Układ może współpracować ze słuchawkami magnetodynamicznymi o impedancji większej niż 2 Ω. Najlepsze wyniki uzyskuje się ze słuchawkami 32 Ω.
Jakie zasilanie jest potrzebne?
Układ pracuje z zasilaniem 3–15 VDC.
Jaką moc ma wzmacniacz?
Moc wyjściowa wynosi 800 mW przy obciążeniu 32 Ω i zasilaniu 12 V.
Czy zasilanie ma wpływ na jakość odsłuchu?
Tak. Stabilne i dobrze filtrowane zasilanie pomaga ograniczyć przydźwięk oraz zakłócenia słyszalne w słuchawkach, szczególnie przy pracy z cichym sygnałem audio.
Na co zwrócić uwagę przy uruchamianiu wzmacniacza?
Warto zacząć od zasilania z ograniczeniem prądowym i sprawdzić napięcia przed podłączeniem słuchawek. Pozwala to ograniczyć ryzyko uszkodzenia układu oraz podłączonego sprzętu audio.
