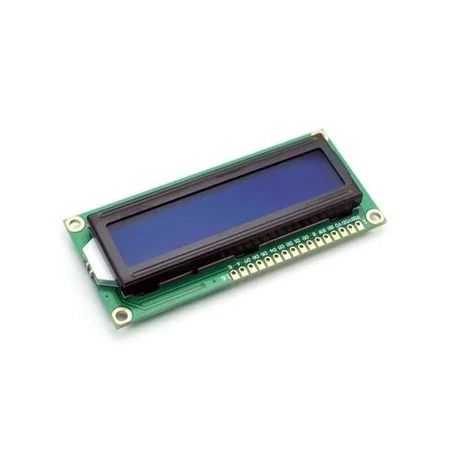

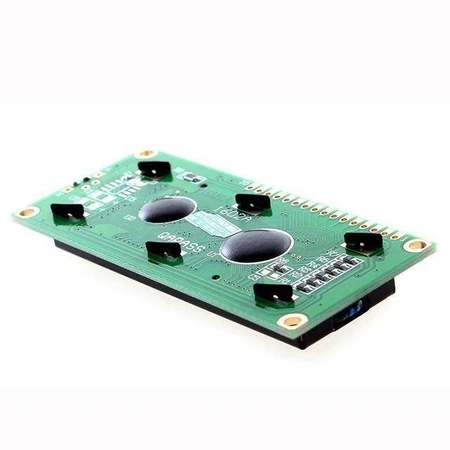

Wyświetlacz LCD alfanumeryczny 2x16, sterownik HD44780 - blue - QC1602A

Uniwersalny alfanumeryczny wyświetlacz LCD, zasilany napięciem 5 V. Charakteryzuje się prostą obsługą, wysoką dostępnością oraz licznym wsparciem dla wielu mikrokontrolerów. Można również zastosować konwerter I²C [I2C, IIC], dzięki któremu ograniczymy liczbę pinów do dwóch pinów sygnałowych (SCL i SDA magistrali I²C [I2C, IIC]) i dwóch pinów zasilania + i -

• uniwersalny moduł wyświetlacza LCD alfanumerycznego 2x16 znaków.
• wyświetlacz LCD 2x16
• podświetlanie niebieskie
• znaki białe
• sterownik zgodny z HD44780
• możliwość definiowania swoich znaków

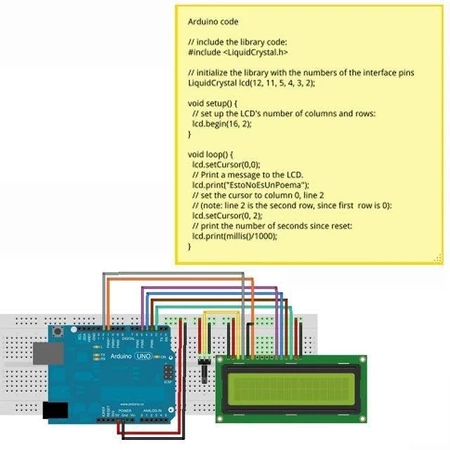

• w standardowym zestawie bibliotek i przykładowych programów pobieranych ze środowiskiem Arduino znajduje się biblioteka LiquidCrystal, która umożliwia obsługę wyświetlacza. Zobacz tutaj: arduino.cc/en/Tutorial/LiquidCrystal

Sterowanie - Wyświetlaczem można sterować w trybach:

• 8-bitowym bez odczytu flagi zajętości - do transmisji potrzebnych jest osiem linii magistrali danych i dwie linie sterujące (RS, E - RW podłączone do masy).
• 8-bitowym z odczytem flagi zajętości - do transmisji potrzebnych jest osiem linii magistrali danych i trzy linie sterujące (RS, E, RW).
• 4-bitowym z odczytem flagi zajętości- do transmisji potrzebne są cztery linie magistrali danych i trzy linie sterujące(RS, E, RW).
• 4-bitowym bez odczytu flagi zajętości - do transmisji potrzebne są cztery linie magistrali danych i dwie linie sterujące (RS, E - RW podłączone do masy)).

Dane techniczne

• zasilanie: 5V
• średni pobór prądu: 10 mA
• wymiary: 86x36x13,5
• wymiary znaku: 2.45 x 5.00 mm
• temperatura pracy -20°C ÷ 70°C

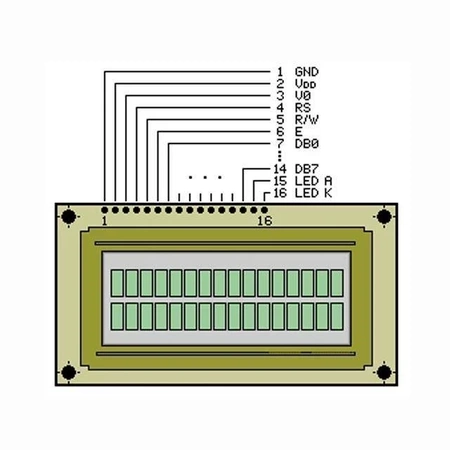

Opis wyprowadzeń:

• VSS Masa
• VDD Zasilanie +5V
• V0 Kontrast
• RS Wybór rejestru instrukcji wyświetlacza (stan niski) albo rejestru danych(wysoki)
• R/W Odczyt (stan niski) / Zapis (stan wysoki)
• E Odblokowanie wyświetlacza
• DB0 ÷ DB7
• LED A Zasilanie podświetlania +5V
• LED K Masa podświetlania
