Sondy oscyloskopowe

Sondy oscyloskopowe do pomiaru sygnałów w elektronice

Sondy oscyloskopowe do pomiaru przebiegów napięciowych łączą oscyloskop z badanym układem i mają bezpośredni wpływ na jakość, bezpieczeństwo oraz wiarygodność pomiaru. W tej kategorii znajdziesz sondy pasywne do oscyloskopów analogowych i cyfrowych, modele z przełączaniem x1/x10, przewodem BNC, haczykiem pomiarowym, krokodylkiem masowym oraz akcesoriami do pracy z elektroniką.

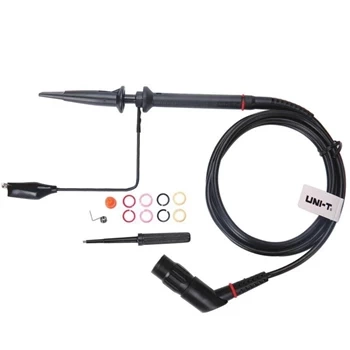

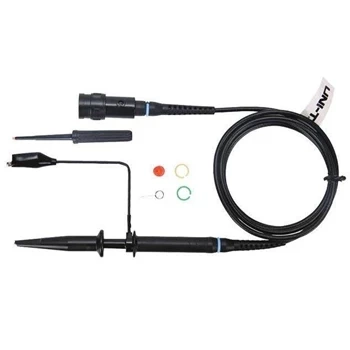

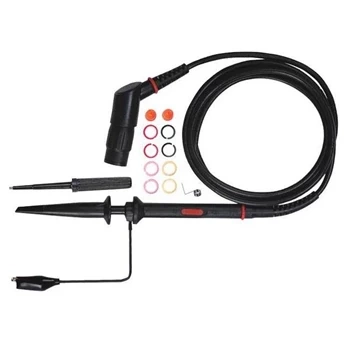

Dobór sondy zależy od pasma oscyloskopu, zakresu mierzonego sygnału, tłumienia, pojemności wejściowej, kompensacji i sposobu podłączenia do badanego punktu. W ofercie warto zwrócić uwagę na sondy i akcesoria marek FNIRSI oraz UNI-T. Sam oscyloskop znajdziesz w kategorii oscyloskopy.

Do czego służy sonda oscyloskopowa?

Sonda oscyloskopowa pozwala obserwować napięcie zmieniające się w czasie: przebiegi cyfrowe, sygnały analogowe, impulsy, zakłócenia, tętnienia zasilania, sygnały PWM i odpowiedź układów elektronicznych. W przeciwieństwie do zwykłego przewodu sonda jest elementem toru pomiarowego i musi być dopasowana do wejścia oscyloskopu.

Typowa pasywna sonda napięciowa ma dzielnik, przewód koncentryczny i złącze BNC. Dzięki temu może ograniczać obciążenie badanego układu oraz przenosić szybkie zmiany sygnału lepiej niż przypadkowy przewód z krokodylkami.

Sonda x1 czy x10?

Tryb x1 daje większą czułość, ale zwykle ma mniejsze pasmo i bardziej obciąża badany układ. Może być użyteczny przy wolniejszych sygnałach o małej amplitudzie, gdy potrzebny jest bezpośredni odczyt napięcia.

Tryb x10 tłumi sygnał dziesięciokrotnie, ale zazwyczaj zapewnia większe pasmo i mniejsze obciążenie obwodu. To najczęściej właściwy wybór przy pomiarach sygnałów cyfrowych, impulsowych i układów, w których pojemność sondy mogłaby zniekształcić przebieg.

FNIRSI P6100 – sonda oscyloskopowa 100 MHz

sonda oscyloskopowa FNIRSI P6100 100 MHz to uniwersalna sonda pasywna do oscyloskopów analogowych i cyfrowych. Obsługuje przełączanie x1/x10, ma złącze BNC, haczyk pomiarowy, złącze krokodylkowe do punktów pomiarowych oraz przewód o długości około 100 cm.

W opisie produktu podano pasmo do 100 MHz w trybie x10 oraz zakres kompensacji 10–30 pF. Przy wyborze tej sondy trzeba sprawdzić zgodność z wejściem oscyloskopu i ustawić w oscyloskopie odpowiedni współczynnik sondy, aby wskazania napięcia były poprawne.

Pro’sKit 6HP-9060 – zestaw pomiarowy do oscyloskopu

sonda 6HP-9060 Pro’sKit to zestaw pomiarowy z izolowanym złączem BNC i dzielnikami 1:1 oraz 1:10. W trybie x1 podano pasmo 6 MHz, a w trybie x10 pasmo 60 MHz. Długość przewodu wynosi 1,2 m.

Taki zestaw będzie odpowiedni do podstawowych pomiarów warsztatowych, serwisowych i edukacyjnych, jeżeli wymagane pasmo oraz parametry napięciowe odpowiadają badanemu układowi.

Jak wybrać sondę oscyloskopową?

• sonda oscyloskopowa 100 MHz sprawdzi się przy szybszych przebiegach niż modele o niższym paśmie,
• przełącznik x1/x10 pozwala dobrać czułość i obciążenie badanego układu,
• złącze BNC musi pasować do wejścia oscyloskopu,
• zakres kompensacji powinien odpowiadać wejściu oscyloskopu,
• haczyk pomiarowy ułatwia stabilne podłączenie do punktu testowego,
• przewód masy powinien być możliwie krótki przy szybkich sygnałach,
• maksymalne napięcie sondy trzeba sprawdzić osobno dla trybu x1 i x10.

Kompensacja sondy i bezpieczeństwo pomiaru

Sondę pasywną trzeba skompensować przed dokładnym pomiarem. Nieprawidłowa kompensacja powoduje zniekształcenie zboczy sygnału prostokątnego, przez co przebieg może wyglądać inaczej niż w rzeczywistości.

Przy oscyloskopach stołowych zacisk masy sondy jest zwykle związany z masą oscyloskopu i przewodem ochronnym. Nie wolno podpinać masy sondy do dowolnego punktu badanego układu, szczególnie w urządzeniach sieciowych, przetwornicach i układach bez separacji. Do pomiarów różnicowych lub sygnałów nieodniesionych do masy potrzebna jest właściwa metoda pomiarowa i odpowiednia sonda.
