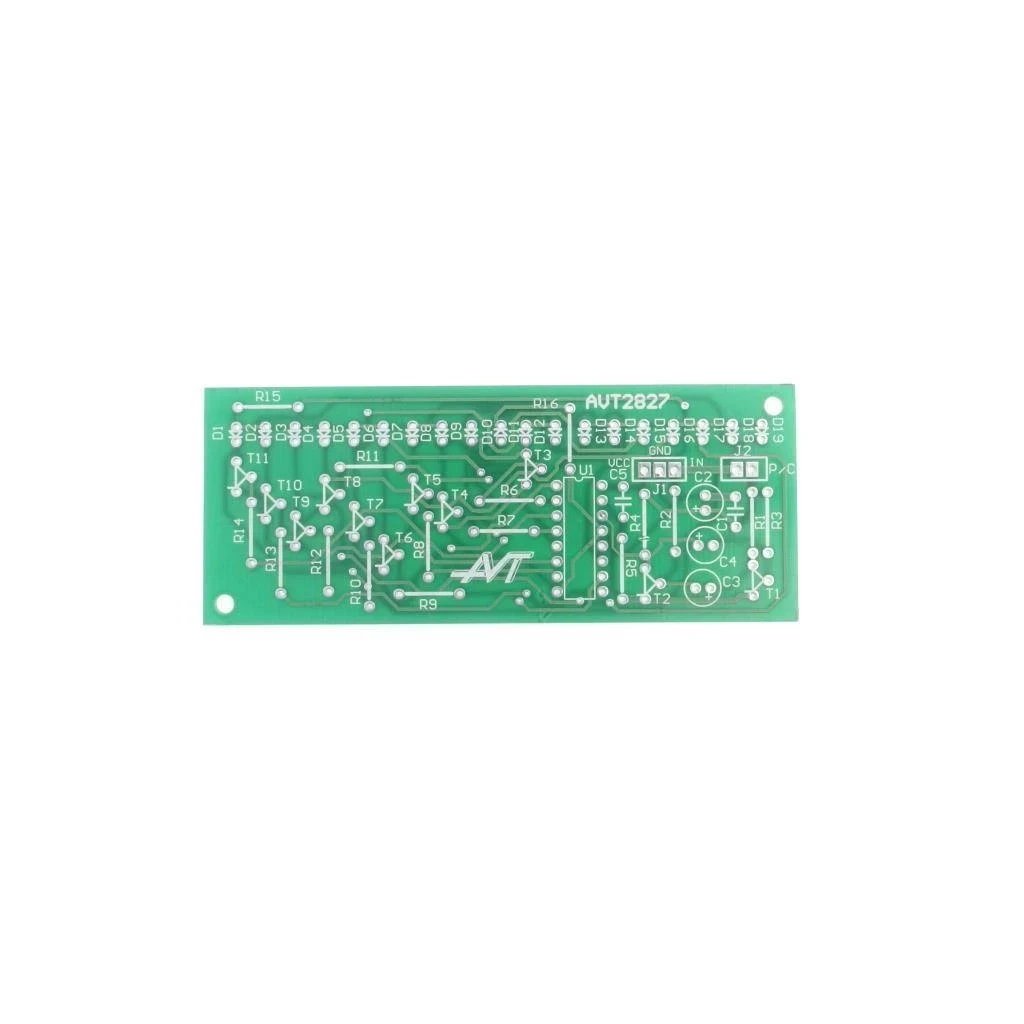

Zwariowana linijka - PCB do projektu AVT 2827

Do pobrania:

Dokumentacja

Opis projektu:

Układ ma za zadanie uatrakcyjnić wygląd naszego roweru oraz poprawić jego widoczność na drodze. Dodatkowo można połączyć go ze Speed Meterem (AVT2824), dzięki czemu możliwy jest do uzyskania ciekawy efekt – podczas pracy światło rozchodzi się a potem wraca do punktu wyjścia.
Głównym elementem urządzenia jest popularny licznik 4017. Sygnał taktujący wytwarzany jest w generatorze przestrajanym napięciem. Na wyjściach licznika zastosowane są bufory tranzystorowe sterujące bezpośrednio diodami LED. Urządzenie szczególnie polecane rowerzystom

Wybrane parametry:

• efekt świetlny poprawiający znacznie widzialność roweru
• źródło światła – diody LED
• możliwość uzależnienia prędkości zmian od szybkości roweru
• możliwość zmiany częstotliwości pracy generatora
• łatwy montaż i uruchomienie
• zasilanie 5-12 VDC
• wymiary płytki: 99x40mm

Dodając ten produkt do koszyka kupujesz tylko płytkę drukowaną PCB do projektu AVT2827

Projekt AVT 2827 EdW 06/07
