Zasilacz warsztatowy - PCB do projektu AVT 5417
Zasilacz warsztatowy - PCB do projektu AVT 5417
Zasilacz warsztatowy - PCB do projektu AVT 5417
Zasilacz warsztatowy - PCB do projektu AVT 5417
zoom

Zasilacz warsztatowy - PCB do projektu AVT 5417

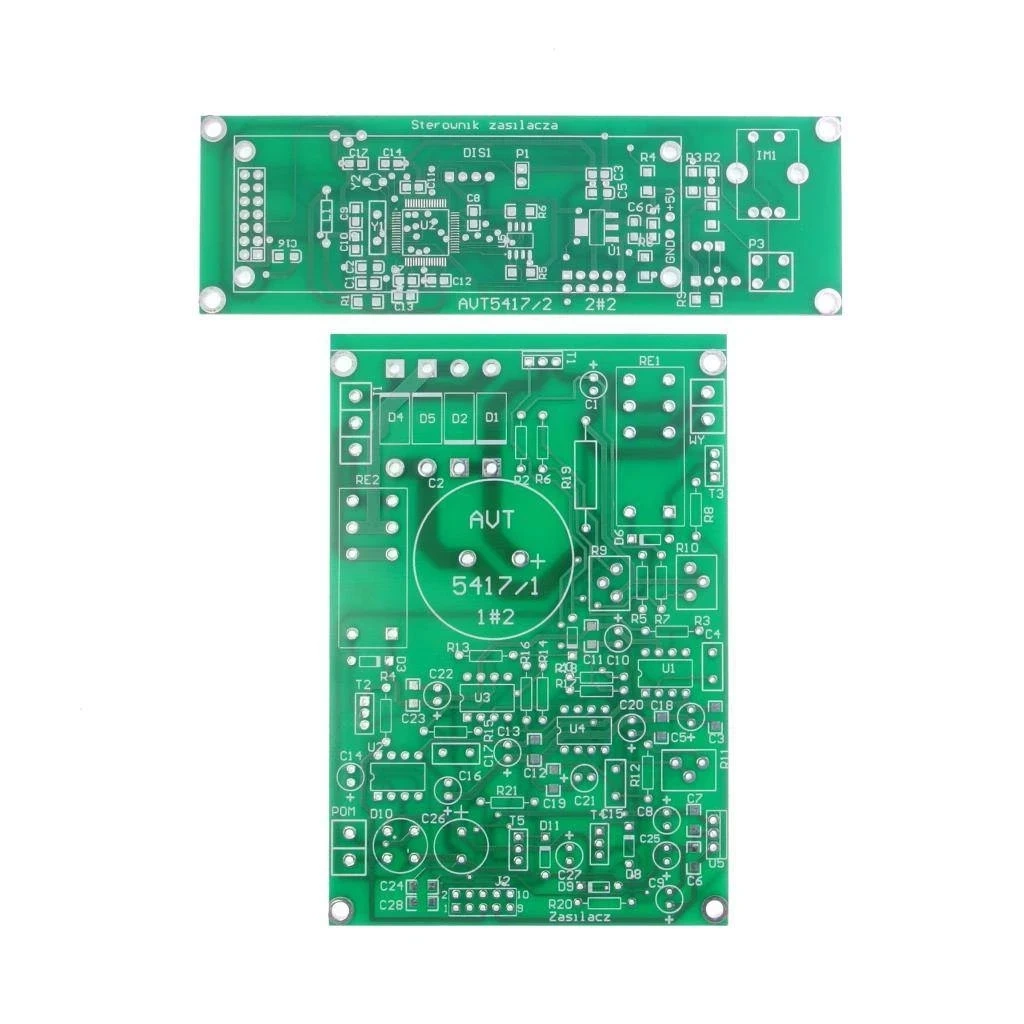

  • PCB - płytka (komplet płytek) drukowanych do projektu
Dostępny
Dostępny
43,00 zł
brutto / szt.
Szybkie zakupy 1-Click(bez rejestracji)
Zwroty do 15 dni
Ten produkt nie jest dostępny w sklepie stacjonarnym
Bezpieczne zakupy

Do pobrania:

ikonka pliku pdf Dokumentacja

pobierz plik zip Program

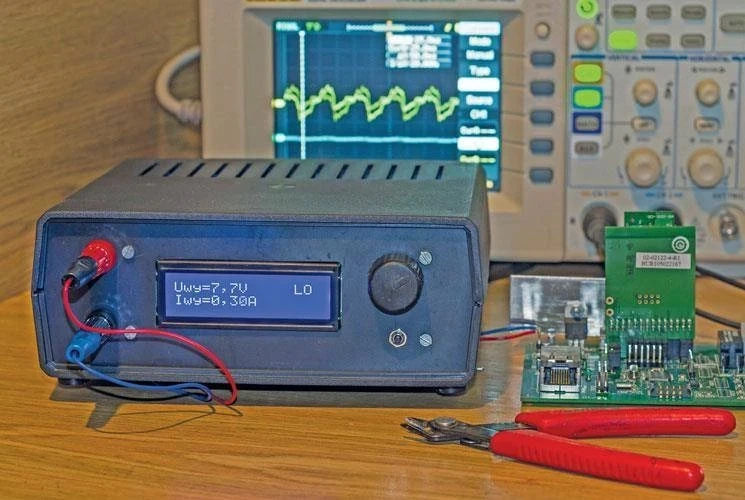

Regulowany zasilacz warsztatowy to - oprócz lutownicy, multimetru, oscyloskopu i generatora - podstawowe wyposażenie warsztatu elektronika. Nawet początkujący elektronik musi być wyposażony przynajmniej w zasilacz, lutownicę i multimetr. Dlatego wielu z nich konstruuje swoje pierwsze zasilacze samodzielnie, zanim „dojrzeje" do zakupu wyrobu fabrycznego. Postanowiłem i ja zmierzyć się z konstrukcją zasilacza, jednak używając do tego celu nowoczesnych podzespołów. Wyposażyłem go też w funkcje, które uważałem za niezbędne.
Rekomendacje: pełnowartościowy, nowoczesny, funkcjonalny zasilacz o regulowanym napięciu, prądzie wyjściowym i prądzie zadziałania zabezpieczenia, który przyda się w niejednym warsztacie elektronicznym.

Podstawowe informacje:

  • zakres napięcia wyjściowego 0,6...24 V
  • napięcie wyjściowe ustawiane zgrubnie, z krokiem 1V i dokładnie z krokiem 0,1 V
  • funkcja programowego ograniczania maksymalnego napięcia wyjściowego - overvoltage protection
  • maksymalny prąd wyjściowy 3 A
  • programowane ograniczenie prądowe w zakresie 0,1...3 A
  • ograniczenie prądowe ustawiane zgrubnie z krokiem 1 A i dokładnie z krokiem 0,1 A
  • funkcja programowanego zabezpieczenia nadprądowego (overcurrent protection) w zakresie 0,1...3 A ustawiana z rozdzielczością 0,1A
  • cyfrowy pomiar napięcia wyjściowego (rozdzielczość 0,1V) i prądu wyjściowego (rozdzielczość 0,01 A)
  • funkcja ograniczania moc strat na tranzystorze regulacyjnym przez automatyczne przełączanie odczepu transformatora na połowę wtórnego napięcia przemiennego przy napięciu wyjściowym poniżej +12 V (z histerezą 0,2 V)
  • możliwość pracy bez sterownika mikroprocesorowego - sterowanie za pomocą potencjometrów (bez pomiaru napięcia i prądu wyjściowego)
  • 2 płytki drukowane

Dodając ten produkt do koszyka kupujesz komplet płytek drukowanych PCB do projektu AVT5417

Projekt AVT 5417 EP 09/13
