Zasilacz regulowany z woltomierzem do płytek stykowych - zlutowany KIT AVT 1990
- Zlutowany zasilacz z woltomierzem do zasilania układów budowanych na płytkach stykowych. AVT1990 C nie zawiera płytki stykowej.
Regulowany zasilacz do płytek stykowych - zlutowany AVT1990
Zlutowany zasilacz do integracji z płytką prototypową SD12NW lub inną płytką o rozstawie szyn ok. 49 mm.
Zlutowany moduł zasilania do prototypów bez lutowania

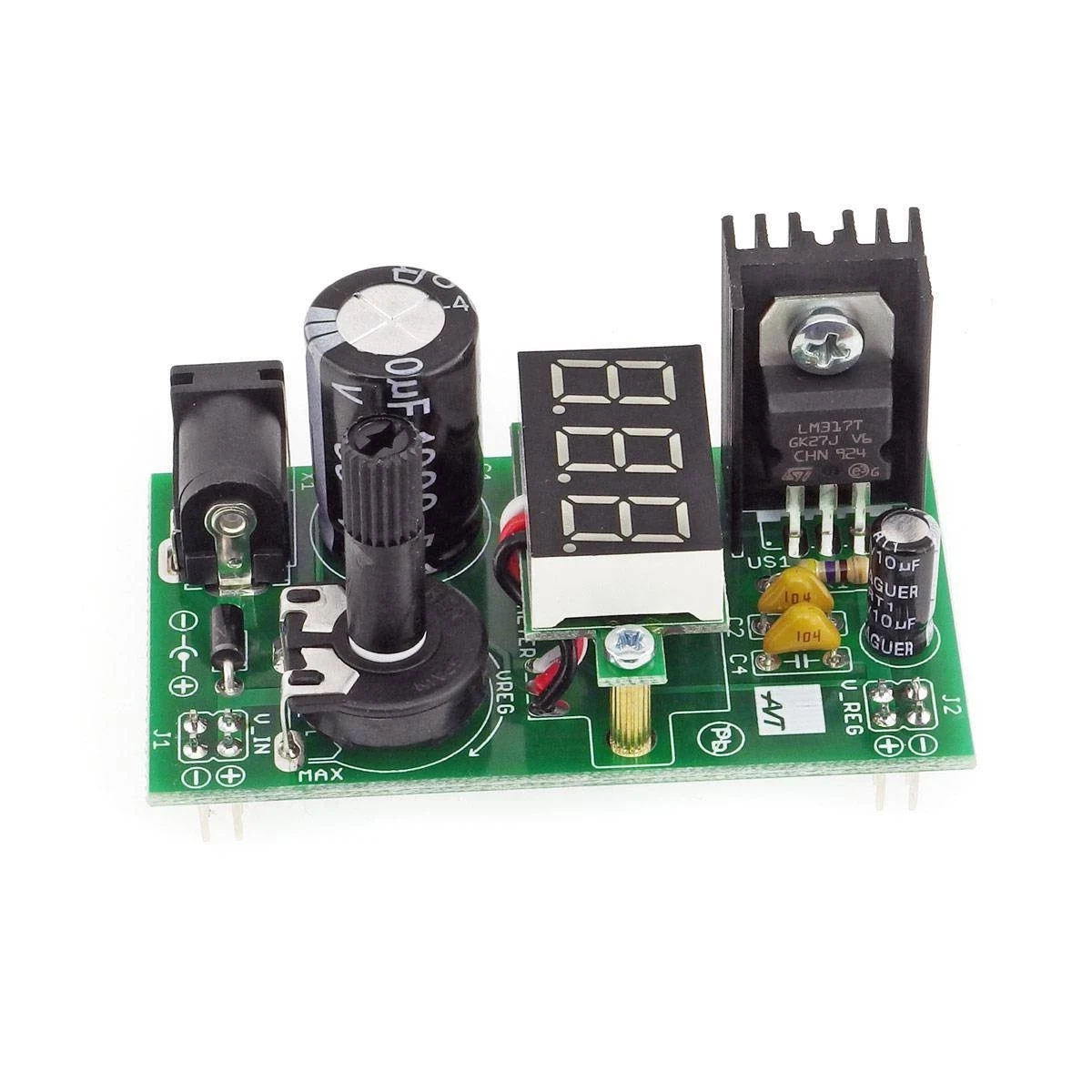

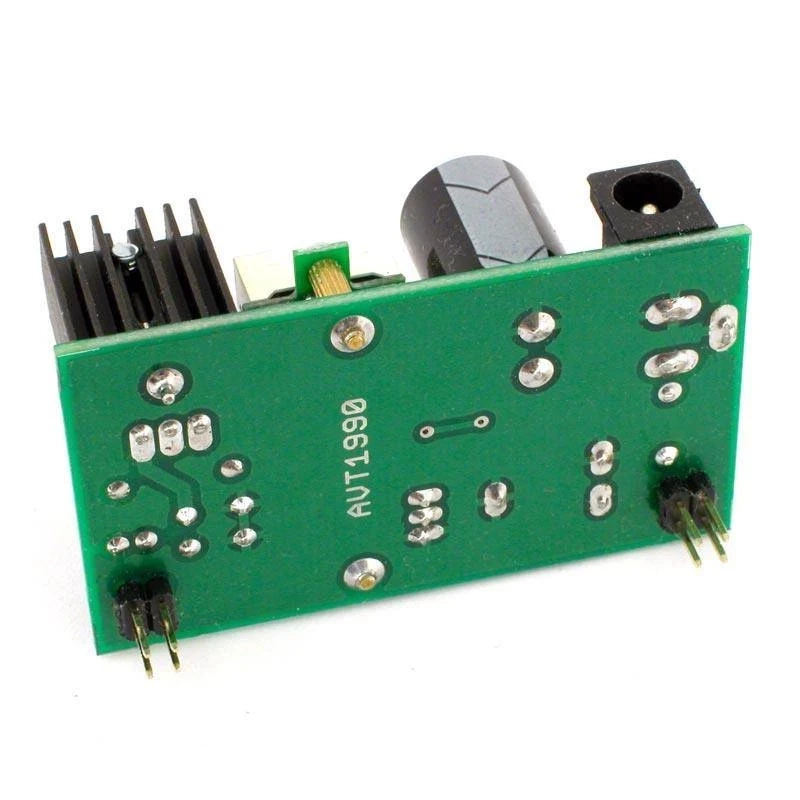

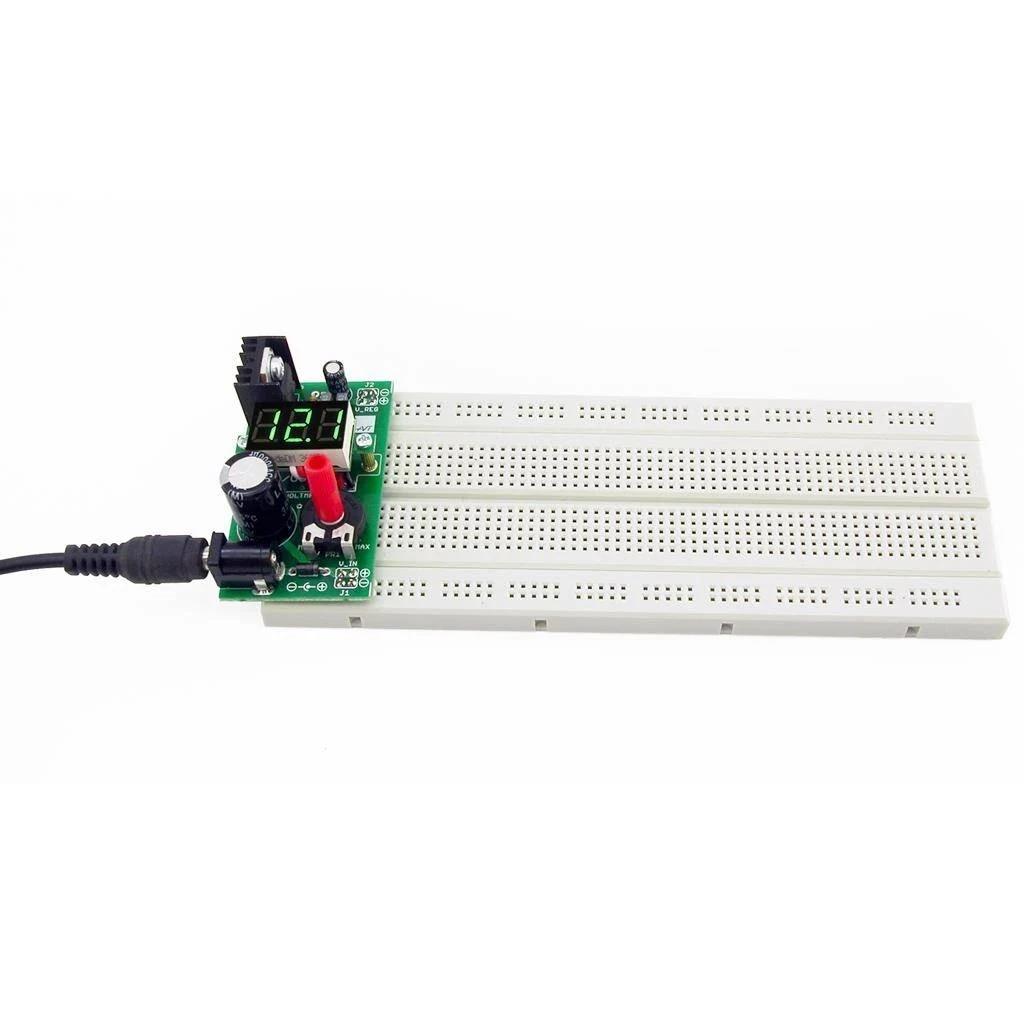

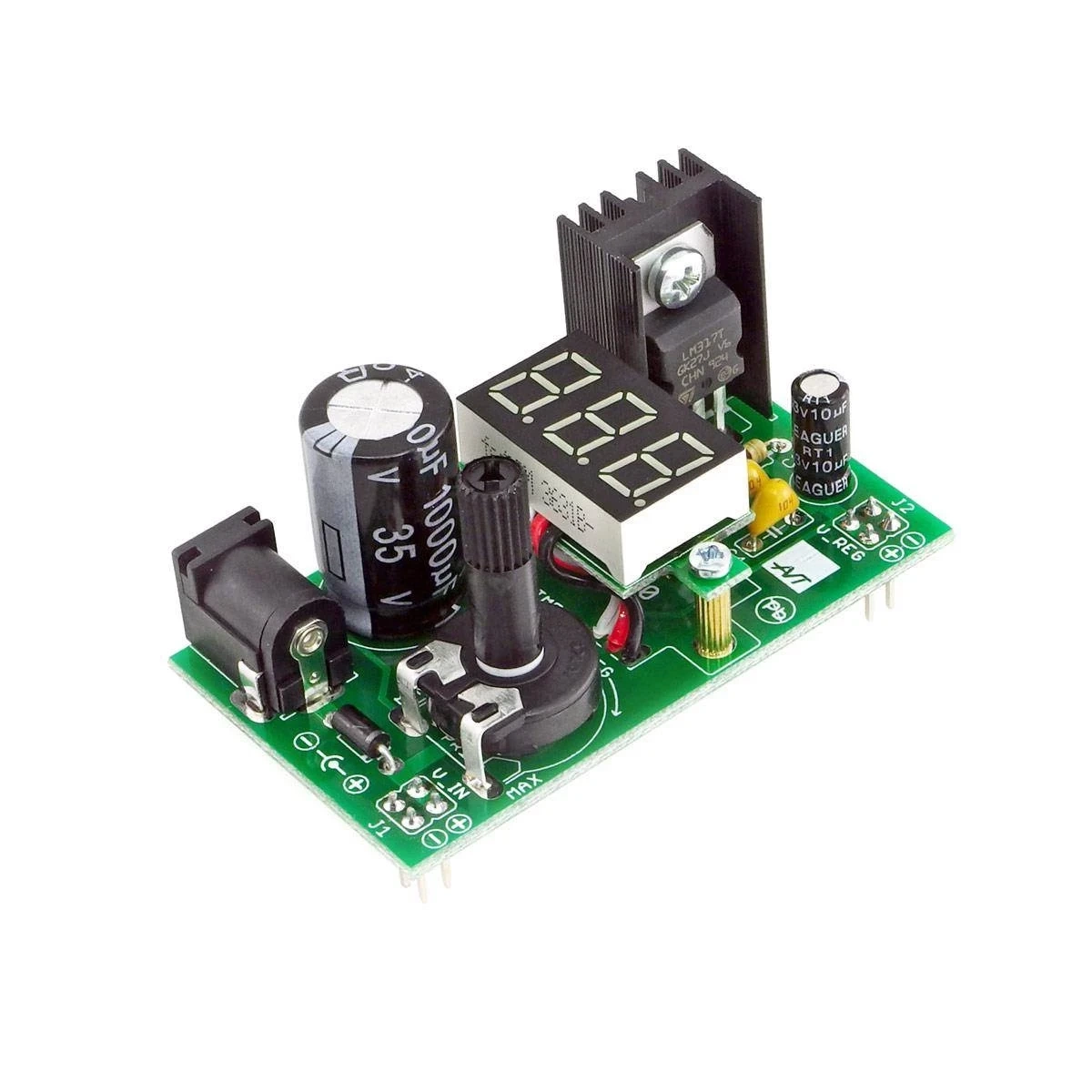

AVT1990 C to zlutowany regulowany zasilacz przeznaczony do pracy z płytkami stykowymi. Moduł pasuje do SD12NW i innych płytek prototypowych o rozstawie wewnętrznych wyprowadzeń szpilkowych około 49 mm.
Zasilanie 12-24 V DC podaje się przez gniazdo DC, napięcie ustawia potencjometrem PR1, a wartość można kontrolować na wbudowanym woltomierzu. Wersja C to zlutowany układ do użycia z płytką stykową; sama płytka stykowa nie jest w komplecie.
Karta techniczna
AVT1990
Zlutowany regulowany zasilacz do płytek stykowych i płytek prototypowych o rozstawie wewnętrznych wyprowadzeń ok. 49 mm.
| Kod projektu | AVT1990 |
| Wersja | C – zlutowany układ |
| Funkcja | regulowany zasilacz do płytek stykowych |
| Kompatybilność mechaniczna | SD12NW i inne płytki o rozstawie ok. 49 mm |
| Płytka stykowa w komplecie | nie |
| Napięcie zasilania | 12-24 V DC |
| Obciążalność | do 0,5 A |
| Stabilizator | LM317 |
| Regulacja napięcia | potencjometr PR1 10 kΩ |
| Woltomierz | moduł 0330x, zakres 0-99,9 V |
| Zabezpieczenie polaryzacji | D1 1N5817 lub podobna |
| Płytka PCB | 35×62 mm |
Wersja
AVT1990 C – zlutowany układ. Wersja zawiera zmontowany zasilacz z LM317, diodą 1N5817 lub podobną, potencjometrem 10 kΩ z wałkiem regulacyjnym, kondensatorami, rezystorem, gniazdem DC 2.1/5.5, modułem woltomierza 0330x, goldpinami 2×2 i radiatorem DY-CN. Płytka stykowa nie jest w komplecie.
Notes
AVT1990 nie zawiera płytki stykowej. Moduł jest przeznaczony do współpracy z płytkami SD12NW i zgodnymi płytkami o rozstawie ok. 49 mm.

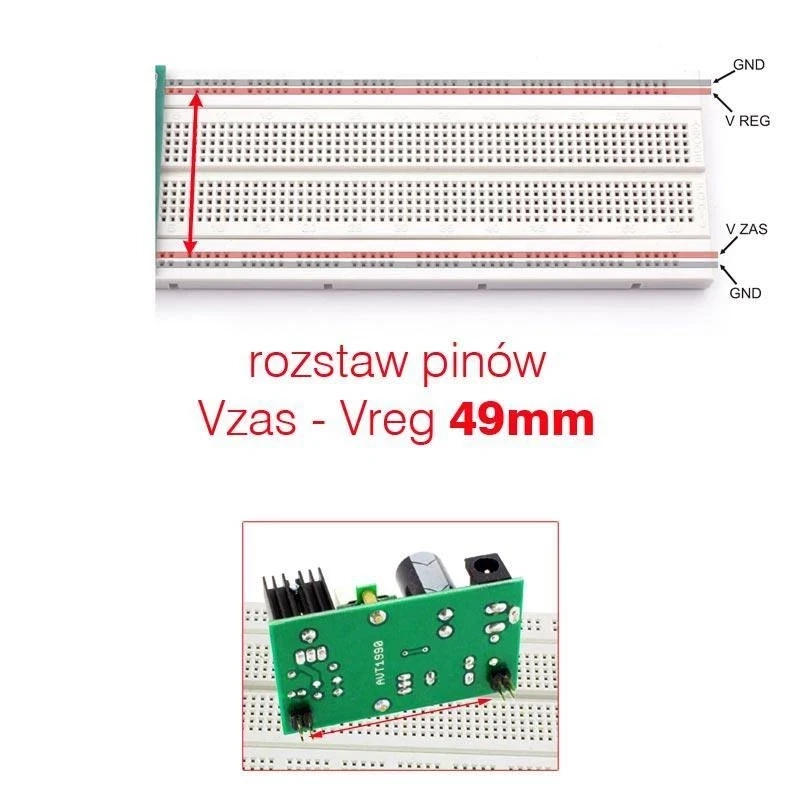

Przed włożeniem zasilacza w płytkę prototypową sprawdź rozstaw szyn zasilających, bo dostępne są różne wersje płytek stykowych.
Zlutowany moduł wymaga zasilacza wejściowego 12-24 V DC z wtykiem DC 2.1/5.5 i odpowiednią wydajnością prądową.
Wersja C nie jest samodzielnym zasilaczem laboratoryjnym. To moduł do użycia z płytką stykową i zewnętrznym źródłem DC.
Uwaga: przed zasileniem prototypu ustaw napięcie wyjściowe i sprawdź je woltomierzem. Nie przekraczaj obciążenia 0,5 A oraz napięcia wejściowego 24 V DC.
Najczęściej zadawane pytania
AVT1990 C to zlutowany moduł z LM317, woltomierzem, gniazdem DC, goldpinami, radiatorem i elementami sterującymi. Płytka stykowa nie jest w komplecie.
Nie. To zlutowany zasilacz do płytki stykowej, ale sama płytka prototypowa nie jest częścią wersji C.
Do SD12NW i innych płytek prototypowych o rozstawie wewnętrznych wyprowadzeń szpilkowych około 49 mm.
Napięciem 12-24 V DC przez gniazdo DC 2.1/5.5, z zasilacza o wydajności dobranej do obciążenia prototypu.
Nie zawsze. Przed użyciem trzeba sprawdzić rozstaw szyn zasilających; moduł jest przeznaczony do rozstawu około 49 mm.
