Zasilacz regulowany z woltomierzem do płytek stykowych - KIT AVT 1990
- Regulowany zasilacz z woltomierzem do pracy z prototypami na płytkach stykowych. AVT1990 B to KIT DIY; płytka stykowa nie jest w komplecie.
Regulowany zasilacz do płytek stykowych - KIT DIY AVT1990
KIT DIY zasilacza do płytek prototypowych o rozstawie 49 mm; płytka stykowa nie jest w komplecie.
Zasilanie prototypów bez dodatkowego okablowania

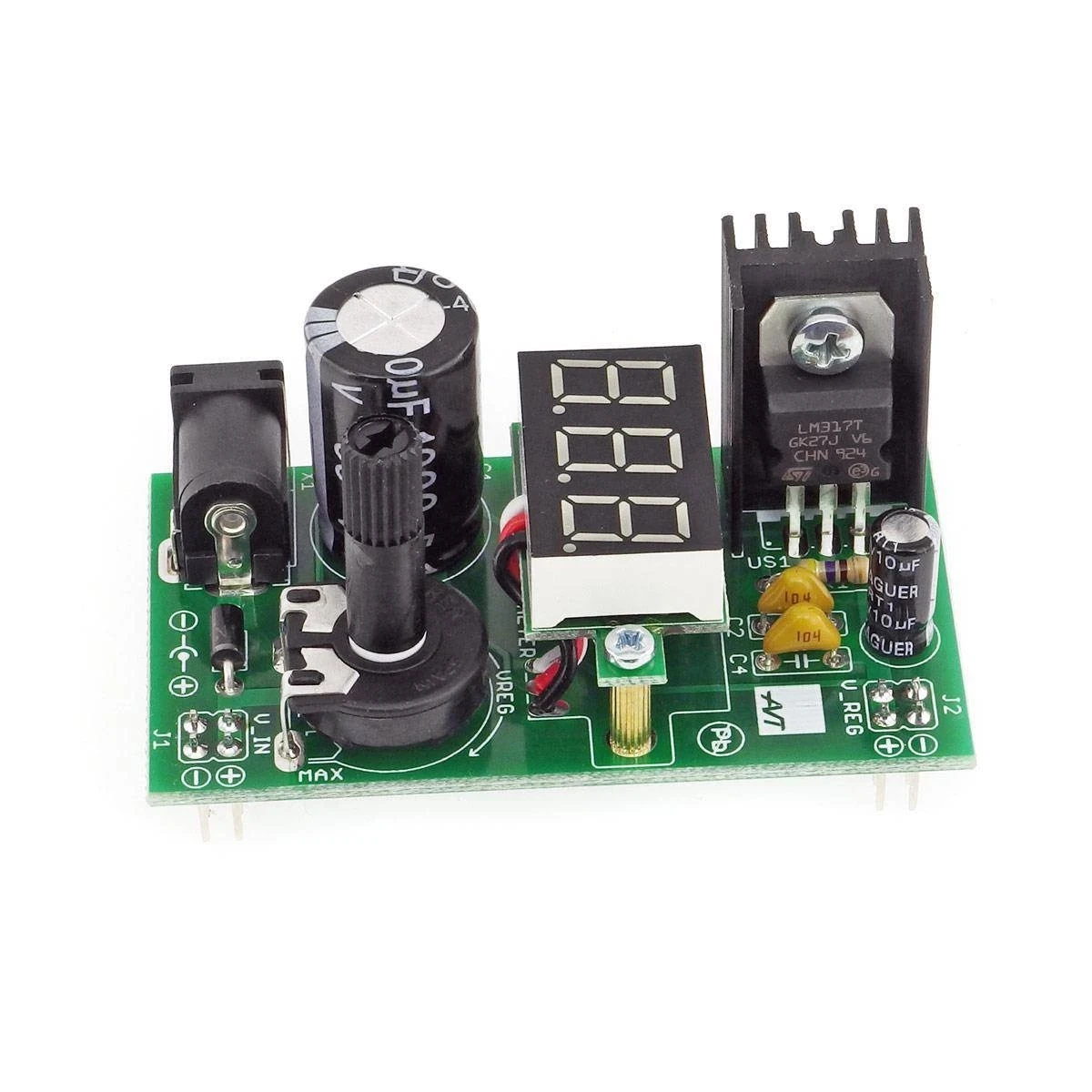

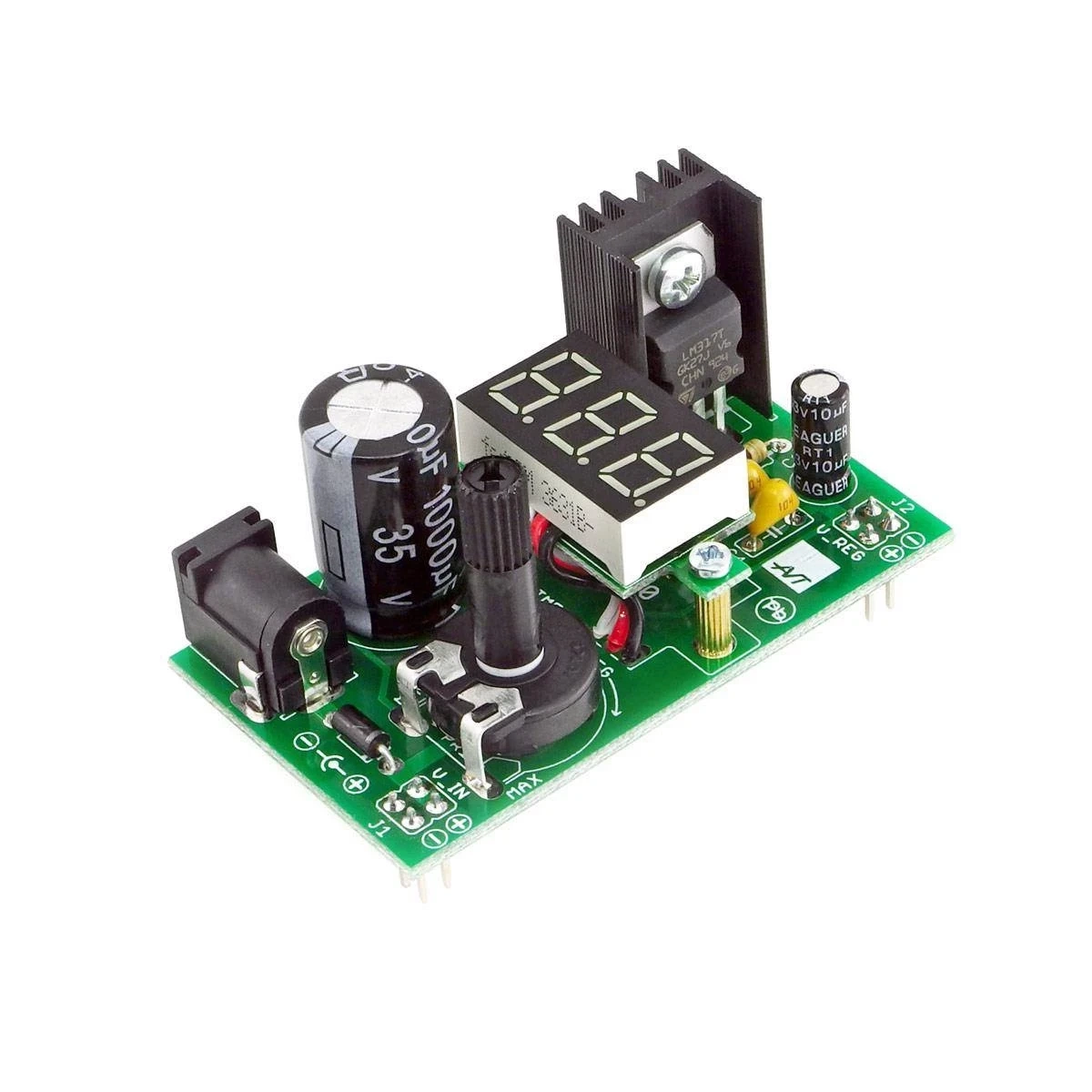

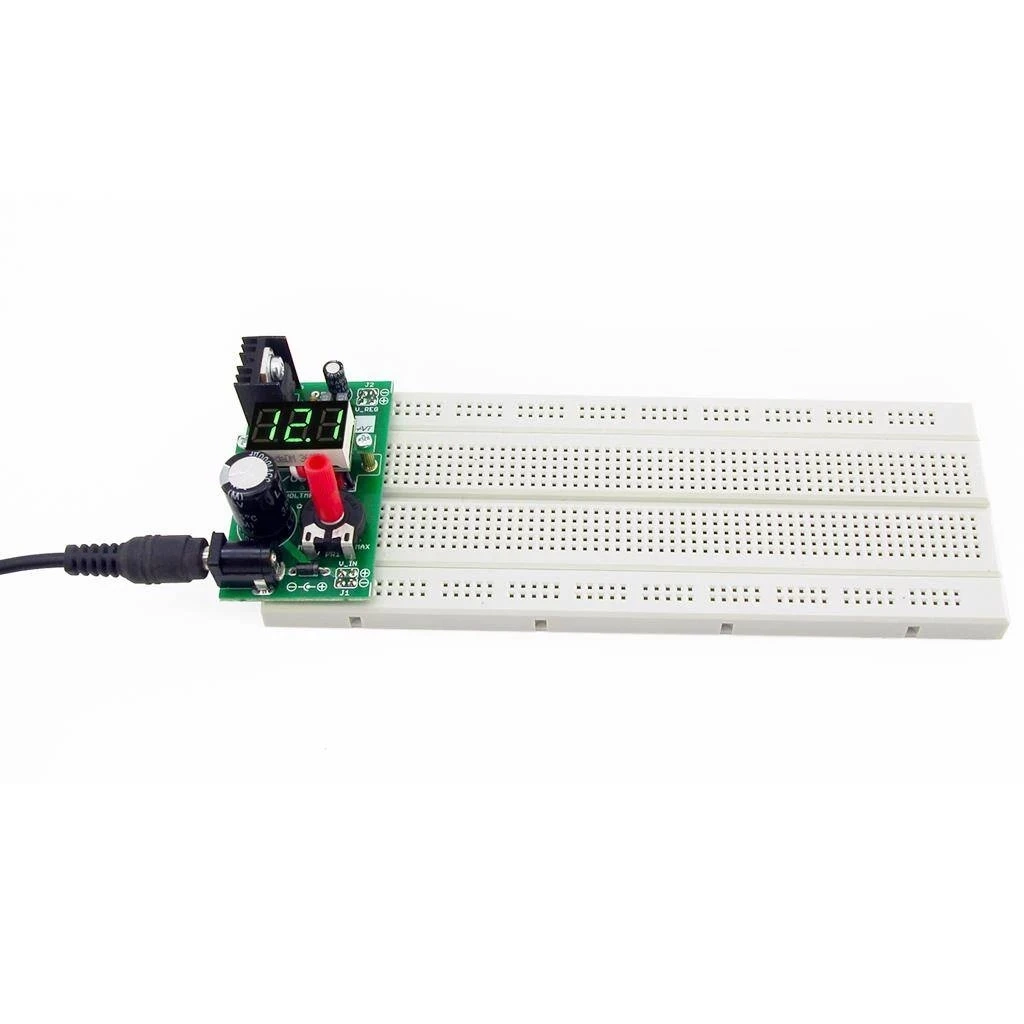

AVT1990 umożliwia szybkie zasilanie układów budowanych na płytce stykowej. Moduł wkłada się w szyny zasilające płytki, a napięcie ustawia potencjometrem PR1, kontrolując wartość na wbudowanym woltomierzu.
Zasilacz pracuje z wejściem 12-24 V DC i obciążeniem do 0,5 A. Stabilizator LM317 zapewnia regulację napięcia oraz ochronę przed zwarciem wyjścia do masy i przegrzaniem. AVT1990 B to KIT DIY z PCB i elementami do lutowania. Płytka stykowa nie jest częścią zestawu.
Karta techniczna
AVT1990

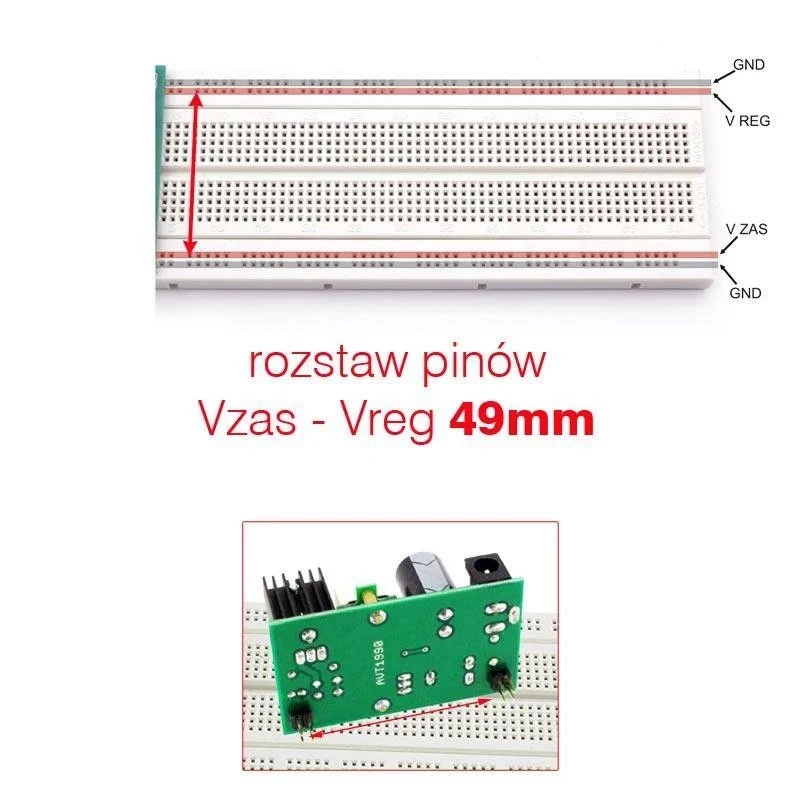

Regulowany zasilacz do płytek stykowych i płytek prototypowych o rozstawie wewnętrznych wyprowadzeń ok. 49 mm.
| Kod projektu | AVT1990 |
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | regulowany zasilacz do płytek stykowych |
| Kompatybilność mechaniczna | SD12NW i inne płytki o rozstawie ok. 49 mm |
| Płytka stykowa w komplecie | nie |
| Napięcie zasilania | 12-24 V DC |
| Obciążalność | do 0,5 A |
| Stabilizator | LM317 |
| Regulacja napięcia | potencjometr PR1 10 kΩ |
| Woltomierz | moduł 0330x, zakres 0-99,9 V |
| Zabezpieczenie polaryzacji | D1 1N5817 lub podobna |

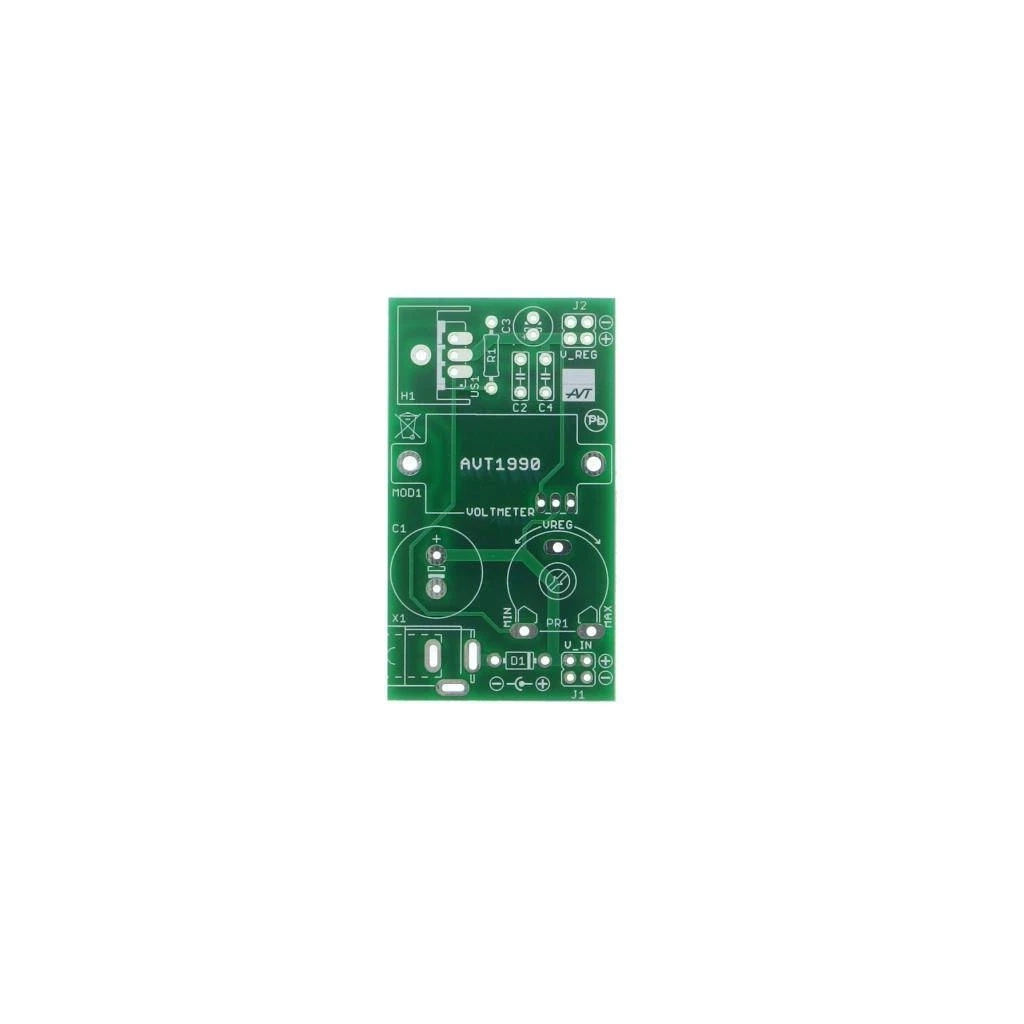

| Płytka PCB | 35×62 mm |
Wersja

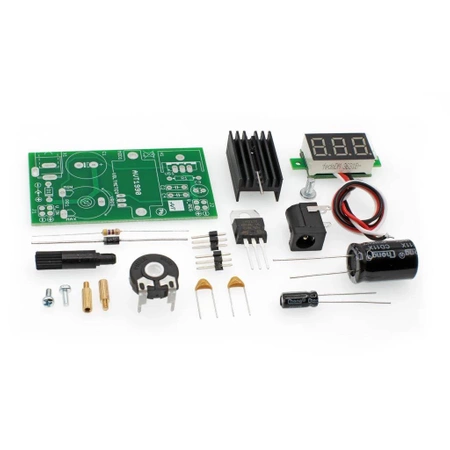

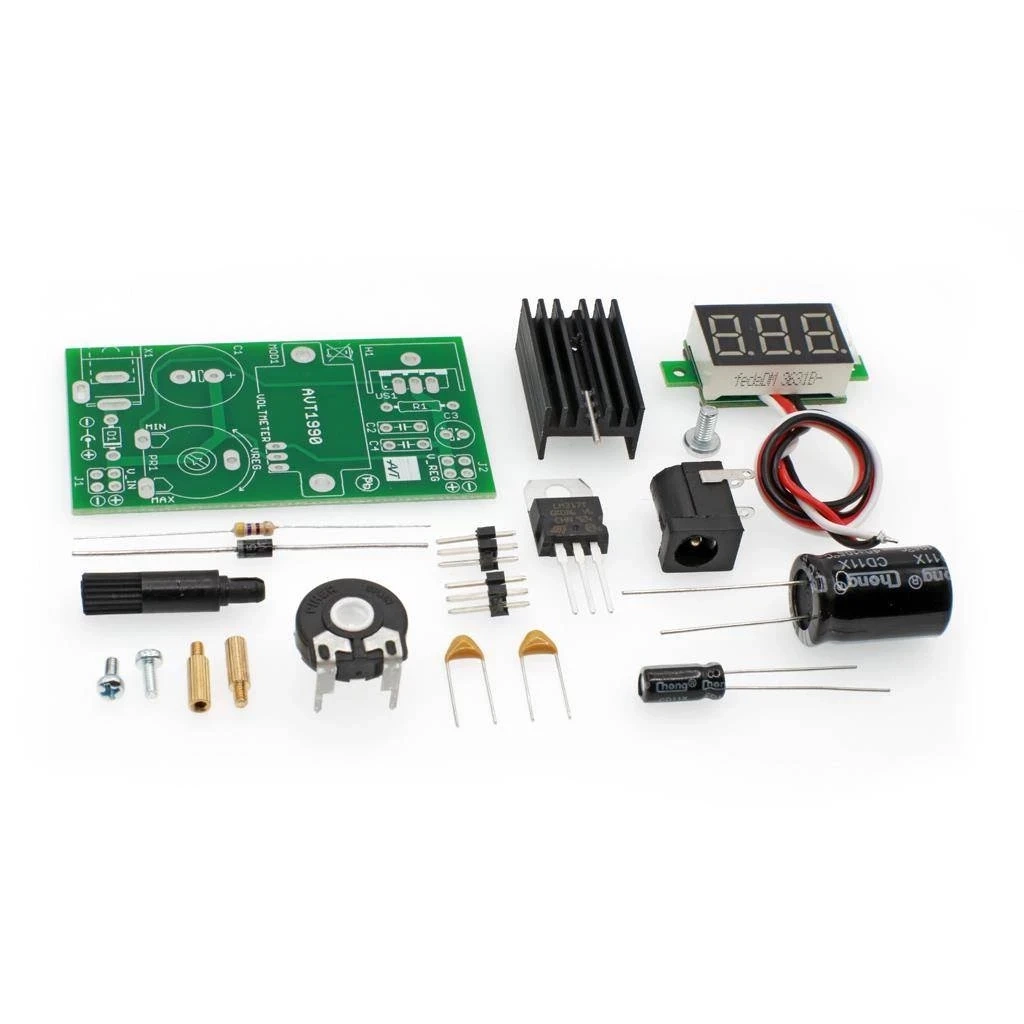

AVT1990 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, stabilizator LM317, diodę 1N5817 lub podobną, potencjometr 10 kΩ z wałkiem regulacyjnym, kondensatory, rezystor, gniazdo DC 2.1/5.5, moduł woltomierza 0330x, goldpiny 2×2 i radiator DY-CN. Płytka stykowa nie jest w komplecie.
Notes
AVT1990 nie zawiera płytki stykowej. Moduł jest przeznaczony do współpracy z płytkami np: SD12NW i zgodnymi płytkami o rozstawie ok. 49 mm.

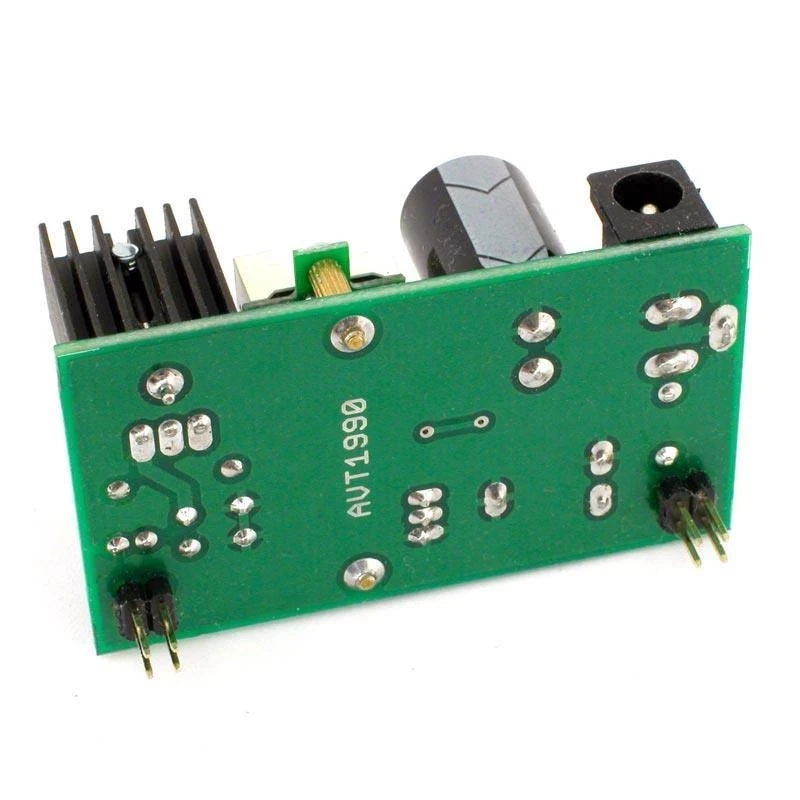

Goldpiny J1 i J2 należy lutować solidnie, ponieważ podczas wkładania i wyjmowania modułu z płytki stykowej są obciążane mechanicznie.
Woltomierz MOD1 może wymagać dolutowania trzech odcinków przewodu, np. kynaru lub srebrzanki, zależnie od wersji modułu.
Przed podłączeniem układu prototypowego ustaw właściwe napięcie i sprawdź wskazanie woltomierza.
Uwaga: przed zasileniem prototypu ustaw napięcie wyjściowe i sprawdź je woltomierzem. Nie przekraczaj obciążenia 0,5 A oraz napięcia wejściowego 24 V DC.
Najczęściej zadawane pytania
AVT1990 B to KIT DIY z PCB, LM317, woltomierzem, gniazdem DC, goldpinami, radiatorem i elementami do lutowania. Płytka stykowa nie jest w komplecie.
Nie. AVT1990 jest zasilaczem do płytek stykowych, ale nie zawiera płytki stykowej.
Do SD12NW i innych płytek prototypowych o rozstawie wewnętrznych wyprowadzeń szpilkowych około 49 mm.
12-24 V DC, podawane przez gniazdo DC 2.1/5.5.
Tak, na wejściu zastosowano diodę 1N5817 lub podobną.
