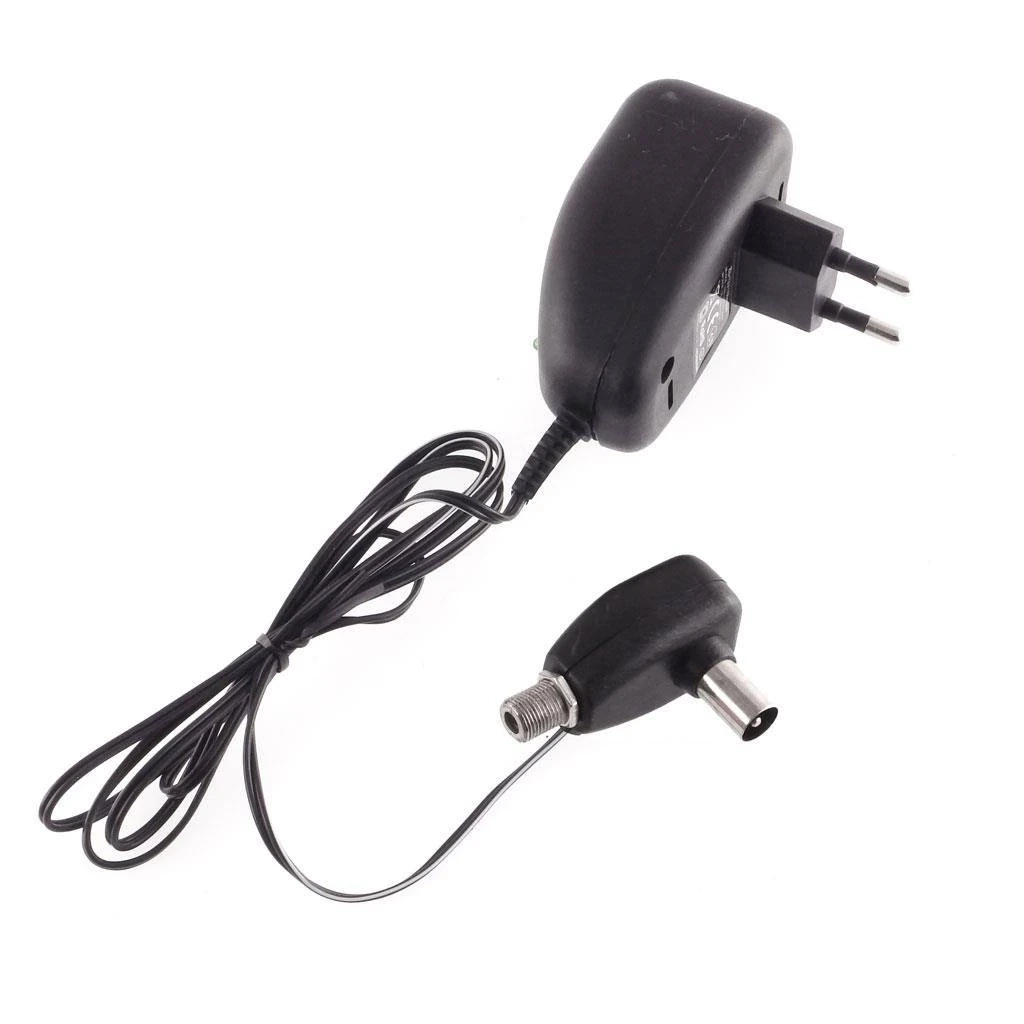

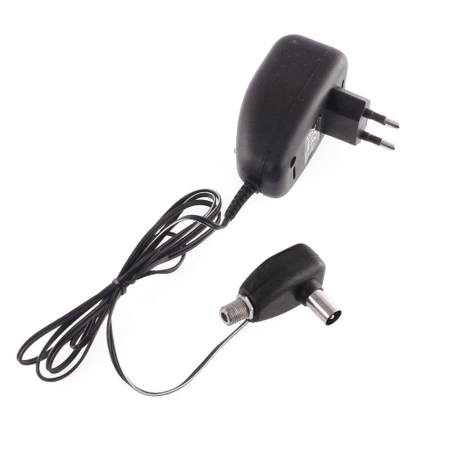

Zasilacz antenowy 12 V z separatorem i złączem F

Zasilacz do wzmacniaczy antenowych podaje napięcie 12 V tym samym przewodem koncentrycznym, którym biegnie sygnał telewizyjny. Dzięki temu do masztu nie trzeba prowadzić osobnej linii zasilającej.

Wbudowany separator ze złączem F rozdziela oba obiegi: przepuszcza sygnał do odbiornika, ale blokuje napięcie stałe, które mogłoby uszkodzić wejście antenowe telewizora. To element, którego nie da się pominąć — bez separatora zasilanie trafiłoby wprost do tunera.

Kondensator filtrujący 470 µF wygładza napięcie wyjściowe, ograniczając przydźwięk sieciowy przenoszący się na obraz. Przewód przyłączeniowy ma około metra długości.

Specyfikacja techniczna

• typ: zasilacz antenowy ze separatorem
• napięcie wyjściowe: 12 V DC, stabilizowane
• prąd wyjściowy: do 100 mA
• separator: tak, z gniazdem F
• kondensator filtrujący: 470 µF
• długość przewodu: ok. 1 m
• zastosowanie: wzmacniacze antenowe masztowe i przelotowe

Gdzie się sprawdzi

• wzmacniacze antenowe DVB-T2 montowane przy antenie
• wzmacniacze przelotowe w instalacjach wielopunktowych
• modernizacja instalacji, gdzie do masztu biegnie tylko przewód sygnałowy

Przed podłączeniem warto sprawdzić w karcie wzmacniacza, jakiego napięcia wymaga — część konstrukcji pracuje z 5 V, a podanie 12 V może je uszkodzić. Pobór prądu wzmacniacza nie powinien przekraczać 100 mA.
