Czy CP-3006FD45 nadaje się do konektorów samochodowych?
Tak. Zaciskarka może być używana do wielu nieizolowanych konektorów open barrel stosowanych w instalacjach motoryzacyjnych.
Zaciskarka konektorów nieizolowanych 0.5-6mm², Proskit CP-3006FD45
Pro'sKit CP-3006FD45 – zaciskarka do nieizolowanych konektorów open barrel
Pro'sKit CP-3006FD45 to ręczna zaciskarka równoległa przeznaczona do nieizolowanych konektorów typu open barrel stosowanych w elektronice, motoryzacji oraz instalacjach elektrycznych. Mechanizm równoległego prowadzenia szczęk pomaga uzyskać stabilny i powtarzalny zacisk przewodu oraz styku.
Narzędzie obsługuje przewody AWG 22-18, 16-14 oraz 12-10 i zostało wyposażone w mechanizm bezpieczeństwa zwalniający zacisk oraz ergonomiczne rękojeści TPR poprawiające komfort pracy.
Najważniejsze cechy
- Zaciskarka do nieizolowanych konektorów open barrel
- Zakres pracy: AWG 22-18 / 16-14 / 12-10
- DIN: 0.5-1.0 / 1.5-2.5 / 4.0-6.0 mm²
- JIS: 0.5-0.9 / 1.25-2.0 / 3.5-5.5 mm²

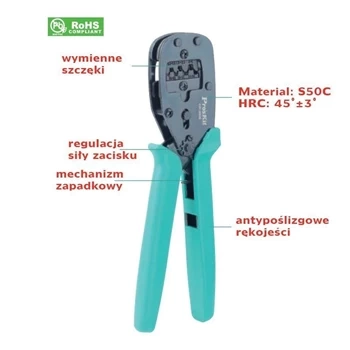

- Mechanizm zacisku równoległego
- Powtarzalny docisk konektora
- Mechanizm bezpieczeństwa zwalniający zacisk
- Ergonomiczne, antypoślizgowe rękojeści TPR
- Stalowa konstrukcja S50C

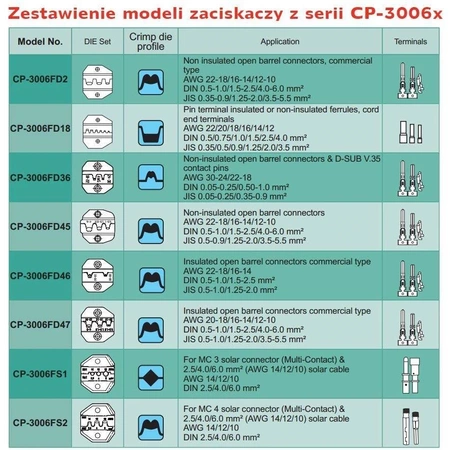

- Możliwość stosowania wymiennych matryc
Zastosowania
Model CP-3006FD45 przeznaczony jest do wykonywania połączeń zaciskanych w wiązkach przewodów, instalacjach samochodowych, urządzeniach elektronicznych oraz systemach sterowania. Sprawdza się podczas montażu konektorów open barrel wymagających stabilnego i równomiernego docisku.
Zaciskarka może być używana zarówno w pracach serwisowych, jak i przy produkcji krótkich serii przewodów oraz wiązek elektrycznych.
Specyfikacja techniczna
| Producent | Pro'sKit |
| Model | CP-3006FD45 |
| Typ | Zaciskarka równoległa |
| Zastosowanie | Nieizolowane konektory open barrel |
| Zakres AWG | 22-18 / 16-14 / 12-10 |
| DIN | 0.5-1.0 / 1.5-2.5 / 4.0-6.0 mm² |
| JIS | 0.5-0.9 / 1.25-2.0 / 3.5-5.5 mm² |
| Materiał korpusu | S50C |
| Twardość | HRC 45° ±3° |
| Materiał rękojeści | TPR |
| Długość całkowita | 254 mm |
| Opakowanie | Blister |
Wiedza techniczna i praktyczne wskazówki

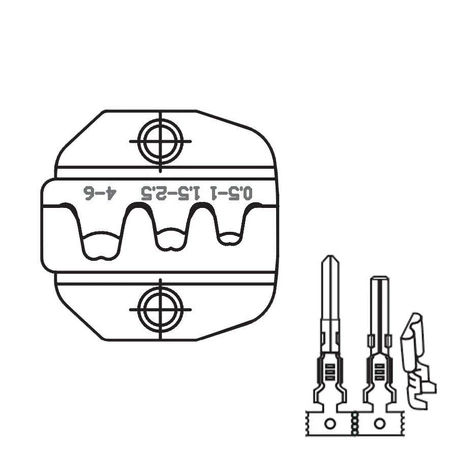

Konektory open barrel wykorzystują dwa punkty zacisku – jeden dla żyły przewodu, drugi dla izolacji. Poprawnie wykonane połączenie powinno zapewniać zarówno dobry kontakt elektryczny, jak i stabilność mechaniczną przewodu.
Mechanizm równoległego zacisku pomaga równomiernie formować skrzydełka konektora, co ogranicza ryzyko przekoszenia styku lub nierównomiernego docisku. Przy przewodach wielodrutowych warto sprawdzić, czy wszystkie żyły zostały prawidłowo objęte zaciskiem.
Na co zwrócić uwagę przed zakupem
- Model przeznaczony jest do konektorów nieizolowanych typu open barrel
- Zakres pracy należy dopasować do przekroju przewodu
- Zaciskarka nie jest przeznaczona do tulejek kablowych
- Przed seryjnym zaciskaniem warto wykonać próbne połączenie
- Nieprawidłowy dobór konektora może powodować luźny lub niestabilny styk
Najczęściej zadawane pytania
Czy mechanizm równoległy poprawia jakość zacisku?
Mechanizm równoległego prowadzenia szczęk pomaga uzyskać bardziej równomierny docisk konektora na przewodzie.
Czy narzędzie obsługuje konektory izolowane?
Nie. Model CP-3006FD45 jest przeznaczony do konektorów nieizolowanych typu open barrel.
Czym różnią się konektory open barrel od closed barrel?
Konektory open barrel mają otwarte skrzydełka zaciskowe obejmujące przewód i izolację, natomiast closed barrel wykorzystują zamkniętą tuleję zaciskową. Open barrel są często stosowane w motoryzacji i wiązkach przewodów OEM.
Czy zaciskarka nadaje się do pracy warsztatowej?
Tak. Model sprawdza się podczas prac serwisowych, montażowych oraz wykonywania krótkich serii wiązek przewodów.
