Zabezpieczenie akumulatora ołowiowego 12/24 V przed rozładowaniem - zlutowany KIT AVT 1748
- Ochrona akumulatora ołowiowego 12/24 V przed zbyt głębokim rozładowaniem w urządzeniu zasilanym bateryjnie. AVT1748 C to zlutowany układ wymagający regulacji progu, podłączenia obciążenia i bezpiecznej zabudowy.
Zabezpieczenie akumulatora ołowiowego 12/24 V - zlutowany AVT1748
Zlutowany układ odłączający obciążenie po spadku napięcia akumulatora poniżej ustawionego progu.
Zlutowane zabezpieczenie akumulatora przed rozładowaniem

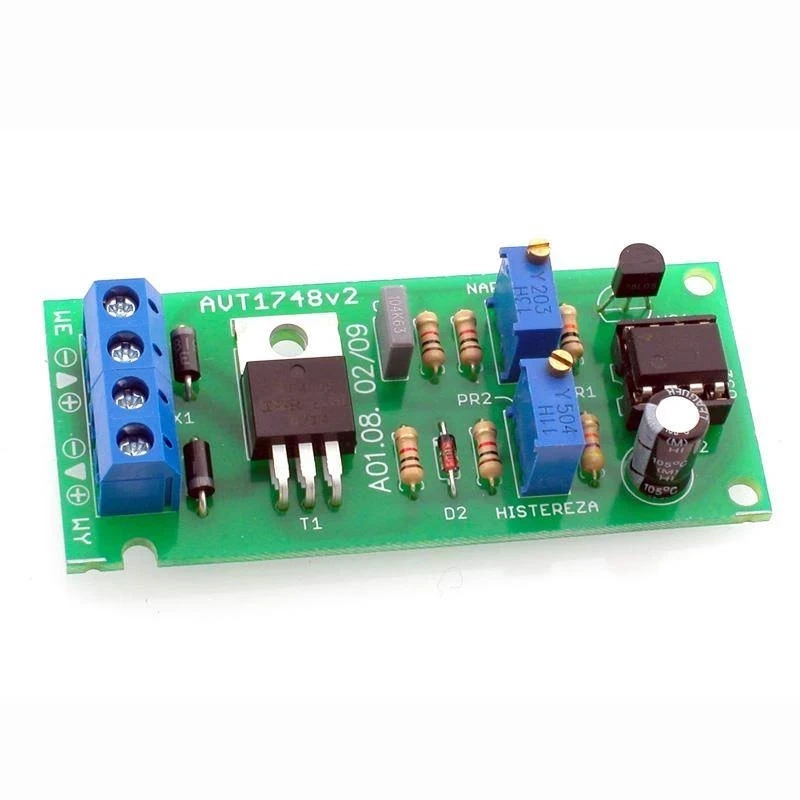

AVT1748 C to zlutowany układ ochrony akumulatora ołowiowego przed zbyt głębokim rozładowaniem. Moduł kontroluje napięcie chronionego akumulatora i odłącza obciążenie, gdy napięcie spadnie poniżej ustawionego poziomu.
Układ współpracuje z akumulatorami 12 V i 24 V, ma regulowany próg odłączania oraz regulowaną histerezę. Wersja C wymaga ustawienia progu, podłączenia akumulatora i obciążenia, zastosowania przewodów dobranych do prądu oraz montażu w obudowie lub własnym urządzeniu. To zlutowany moduł ochronny do integracji, a nie ładowarka akumulatora.
Karta techniczna
AVT1748
Zlutowane zabezpieczenie akumulatora ołowiowego z regulowanym progiem odłączenia, histerezą i tranzystorem MOSFET w torze obciążenia.
| Wersja | C – zlutowany układ |
| Funkcja | odłączanie obciążenia przy zbyt niskim napięciu akumulatora |
| Typ akumulatora | akumulator ołowiowy 12 V lub 24 V |
| Kontrola napięcia | ciągła kontrola napięcia chronionego akumulatora |
| Regulacja | próg wyłączania i histereza |
| Zakres histerezy dla 12 V | około 0,6…7 V przy napięciu środkowym 12 V |
| Zakres histerezy dla 24 V | około 2…9 V przy napięciu środkowym 24 V |
| Element wykonawczy | MOSFET P-kanałowy IRF4905 |
| Prąd obciążenia | do 10 A |
| Płytka PCB | 68×30 mm |
Wersja
AVT1748 C – zlutowany układ. Wersja zawiera zmontowane zabezpieczenie akumulatora ołowiowego z komparatorem LM311, stabilizatorem 78L05, tranzystorem MOSFET IRF4905, potencjometrami regulacji progu i histerezy oraz złączami wejścia i wyjścia. Układ wymaga ustawienia progu pracy, podłączenia akumulatora i obciążenia oraz montażu w obudowie lub własnym urządzeniu.
Notes
Układ jest zasilany z chronionego akumulatora. Gdy napięcie przekracza ustawioną wartość, obciążenie pozostaje załączone; po spadku poniżej progu zostaje odłączone.
PR1 ustawia położenie punktu przełączania, a PR2 szerokość pętli histerezy. Przy napięciu środkowym 12 V histerezę można ustawić w zakresie około 0,6…7 V, a przy 24 V w zakresie około 2…9 V.
Zlutowany układ nie jest kompletnym urządzeniem z gotową instalacją przewodów. Do pracy wymaga przewodów o odpowiednim przekroju, zabezpieczenia nadprądowego i poprawnej polaryzacji.
Przy większych prądach warto zadbać o możliwie krótkie połączenia prądowe, dobrą jakość zacisków oraz odprowadzenie ciepła z toru zasilania.
Uwaga: układ pracuje w torze akumulatora i obciążenia. Nieprawidłowa polaryzacja, zbyt cienkie przewody, brak bezpiecznika lub przekroczenie dopuszczalnego prądu mogą spowodować uszkodzenie modułu, przewodów albo akumulatora.
Najczęściej zadawane pytania
AVT1748 C to zlutowany układ zabezpieczenia akumulatora ołowiowego. Zawiera komparator LM311, stabilizator 78L05, tranzystor MOSFET IRF4905, regulację progu i histerezy oraz złącza wejścia i wyjścia. Wymaga podłączenia akumulatora, obciążenia i ustawienia progu pracy.
Do ochrony akumulatora ołowiowego przed zbyt głębokim rozładowaniem przez odłączenie obciążenia po spadku napięcia poniżej ustawionego progu.
Nie. To zlutowany moduł do montażu w obudowie lub własnym urządzeniu. Trzeba zapewnić przewody o odpowiednim przekroju, bezpiecznik, poprawną polaryzację i bezpieczny montaż mechaniczny.
Układ przewidziano do prądu obciążenia do 10 A. Przy większych prądach roboczych trzeba zadbać o odpowiednie przewody, bezpiecznik i ścieżki prądowe.
Nie. To zabezpieczenie odłączające obciążenie przy zbyt niskim napięciu. Układ nie jest ładowarką ani regulatorem ładowania akumulatora.
