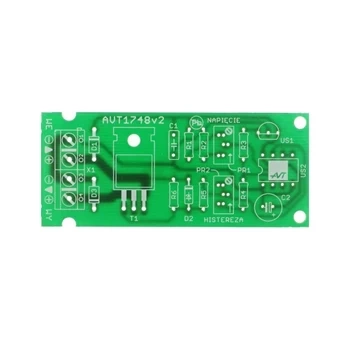

Zabezpieczenie akumulatora ołowiowego 12/24 V przed rozładowaniem - PCB do projektu AVT 1748
- Zabezpieczenie akumulatora ołowiowego 12/24 V odłącza obciążenie po spadku napięcia poniżej ustawionego progu. Wersja A zawiera PCB do AVT1748; elementy kompletujesz osobno.

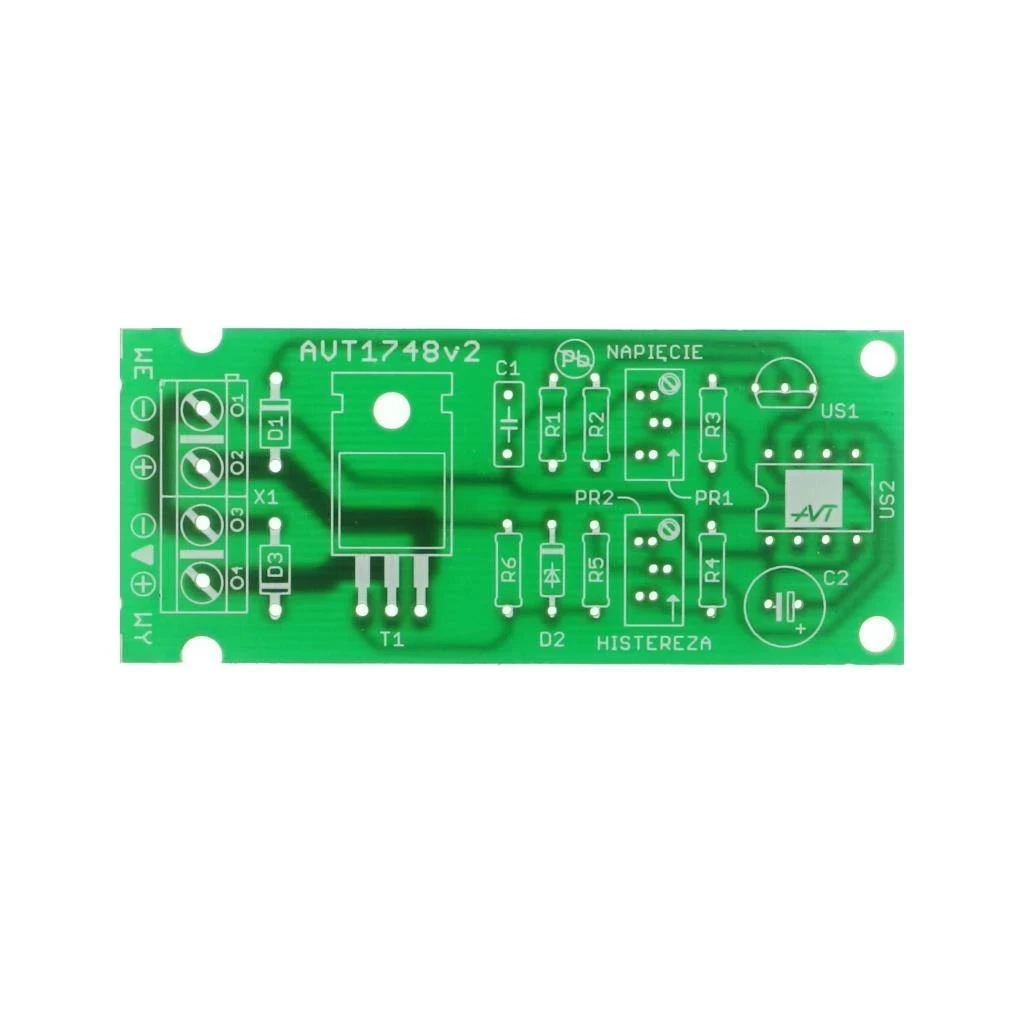

Zabezpieczenie akumulatora ołowiowego 12/24 V - płytka PCB do AVT1748
Płytka PCB do wykonania układu odłączającego obciążenie przy zbyt niskim napięciu akumulatora.
Ochrona akumulatora przed zbyt głębokim rozładowaniem
AVT1748 to projekt zabezpieczenia akumulatora ołowiowego, które stale kontroluje napięcie zasilania i odłącza obciążenie, gdy napięcie spadnie poniżej ustawionego poziomu. Chroni to akumulator przed zbyt głębokim rozładowaniem, które skraca jego żywotność.
Układ jest przeznaczony do akumulatorów 12 V i 24 V. Próg wyłączania oraz histereza są regulowane, a obciążenie przełączane jest tranzystorem MOSFET P-kanałowym IRF4905. Wersja A obejmuje samą płytkę PCB; elementy elektroniczne z wykazu trzeba skompletować osobno.
Karta techniczna
AVT1748
Zabezpieczenie akumulatora ołowiowego z regulowanym progiem odłączenia, histerezą i tranzystorem MOSFET w torze obciążenia.
| Wersja | A – płytka drukowana PCB |
| Funkcja | odłączanie obciążenia przy zbyt niskim napięciu akumulatora |
| Typ akumulatora | akumulator ołowiowy 12 V lub 24 V |
| Kontrola napięcia | ciągła kontrola napięcia chronionego akumulatora |
| Regulacja | próg wyłączania i histereza |
| Zakres histerezy dla 12 V | około 0,6…7 V przy napięciu środkowym 12 V |
| Zakres histerezy dla 24 V | około 2…9 V przy napięciu środkowym 24 V |
| Element wykonawczy | MOSFET P-kanałowy IRF4905 |
| Prąd obciążenia | do 10 A |
| Płytka PCB | 68×30 mm |
Wersja
AVT1748 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1, R2, R5, R6: 1 kΩ
- R3: 10 kΩ
- R4: 47 kΩ
- PR1: potencjometr 25-obrotowy 20 kΩ
- PR2: potencjometr 25-obrotowy 500 kΩ
- C1: 100 nF
- C2: 100 µF / 35 V
- D1, D3: 1N5819
- D2: dioda Zenera 15 V
- US1: 78L05
- US2: LM311
- T1: IRF4905
- WE, WY: DG301-5.0/2
Notes
Układ jest zasilany z chronionego akumulatora. Gdy napięcie przekracza ustawioną wartość, obciążenie pozostaje załączone; po spadku poniżej progu zostaje odłączone.
PR1 ustawia położenie punktu przełączania, a PR2 szerokość pętli histerezy. Przy napięciu środkowym 12 V histerezę można ustawić w zakresie około 0,6…7 V, a przy 24 V w zakresie około 2…9 V.
Przy większych prądach warto zwiększyć przekrój szerokich ścieżek prądowych, np. przez ich pocynowanie lub dolutowanie przewodu miedzianego.
Przewody między akumulatorem, modułem i obciążeniem trzeba dobrać do prądu obciążenia oraz zabezpieczyć układ odpowiednim bezpiecznikiem.
Uwaga: układ pracuje w torze akumulatora i obciążenia. Nieprawidłowa polaryzacja, zbyt cienkie przewody, brak bezpiecznika lub przekroczenie dopuszczalnego prądu mogą spowodować uszkodzenie modułu, przewodów albo akumulatora.
Najczęściej zadawane pytania
AVT1748 A zawiera wyłącznie płytkę PCB do projektu zabezpieczenia akumulatora ołowiowego. Do uruchomienia układu trzeba samodzielnie skompletować elementy z wykazu albo wybrać wersję B – zestaw KIT z płytką PCB i elementami do lutowania, jeśli jest dostępna.
Do ochrony akumulatora ołowiowego przed zbyt głębokim rozładowaniem przez odłączenie obciążenia po spadku napięcia poniżej ustawionego progu.
Tak. Projekt jest przeznaczony do akumulatorów ołowiowych 12 V i 24 V, z regulowanym progiem wyłączania oraz histerezą.
Układ przewidziano do prądu obciążenia do 10 A. Przy większych prądach roboczych trzeba zadbać o odpowiednie przewody, bezpiecznik i ścieżki prądowe.
Nie. To zabezpieczenie odłączające obciążenie przy zbyt niskim napięciu. Układ nie jest ładowarką ani regulatorem ładowania akumulatora.
