Wzmacniacz słuchawkowy stereo klasy A ze sprzężeniem prądowym - PCB's do projektu AVT 2850
- Wzmacniacz słuchawkowy stereo AVT2850 z wejściowym stopniem JFET, buforem wyjściowym w klasie A, prądowym sprzężeniem zwrotnym i zasilaczem dla dwóch kanałów. Wersja A to płytki PCB do samodzielnego skompletowania elementów.
Wzmacniacz słuchawkowy stereo klasy A ze sprzężeniem prądowym – płytki PCB AVT2850
Płytki drukowane do budowy audiofilskiego wzmacniacza słuchawkowego stereo z wejściem JFET, prądowym sprzężeniem zwrotnym, buforem wyjściowym w klasie A i osobnym zasilaczem.
Wzmacniacz słuchawkowy dla osób, które chcą mieć wpływ na brzmienie
AVT2850 to stereofoniczny wzmacniacz słuchawkowy o konstrukcji dyskretnej, bez specjalizowanego układu scalonego w torze audio. Wejściowy stopień JFET, prądowe sprzężenie zwrotne i bufor wyjściowy pracujący w klasie A tworzą układ dobry do ambitniejszego toru odsłuchowego i własnych eksperymentów brzmieniowych.
Projekt obejmuje dwa kanały wzmacniacza oraz zasilacz. Wersja A pozwala samodzielnie dobrać i skompletować elementy, w tym tranzystory wejściowe, elementy sprzężenia zwrotnego, tranzystory wyjściowe i części zasilacza. To dobry wybór dla osób, które chcą zbudować wzmacniacz słuchawkowy od podstaw i zachować kontrolę nad doborem podzespołów.
Karta techniczna
AVT2850
AVT2850 to stereofoniczny wzmacniacz słuchawkowy z prądowym sprzężeniem zwrotnym, wejściem JFET i zasilaczem symetrycznym.
| Kod projektu | AVT2850 |
|---|---|
| Wersja | A – płytki drukowane PCB |
| Typ układu | wzmacniacz słuchawkowy stereo |
| Liczba kanałów | 2 kanały / stereo |
| Konstrukcja toru audio | dyskretna, bez specjalizowanego układu scalonego audio |
| Stopień wejściowy | JFET |
| Stopień wyjściowy | bufor w klasie A |
| Sprzężenie zwrotne | prądowe |
| Wzmocnienie całego układu | około 5,5× |
| Zasilanie toru audio | około ±10…12 V |
| Zasilanie wejściowe zasilacza | 12–15 VAC |
| Zalecana moc transformatora | minimum 20 W |
| Regulacja DC na wyjściu | P1, ustawienie 0 V na wyjściu |
| Kontrola prądu spoczynkowego | około 200 mV na R16 i R17 |

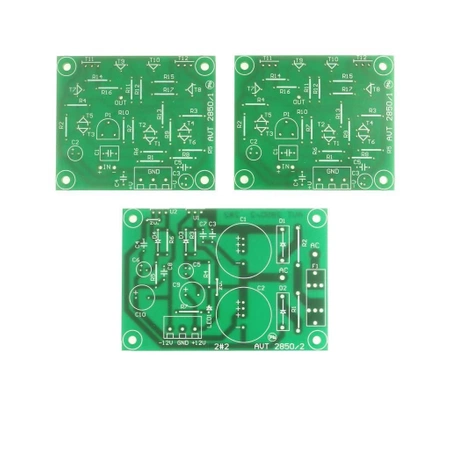

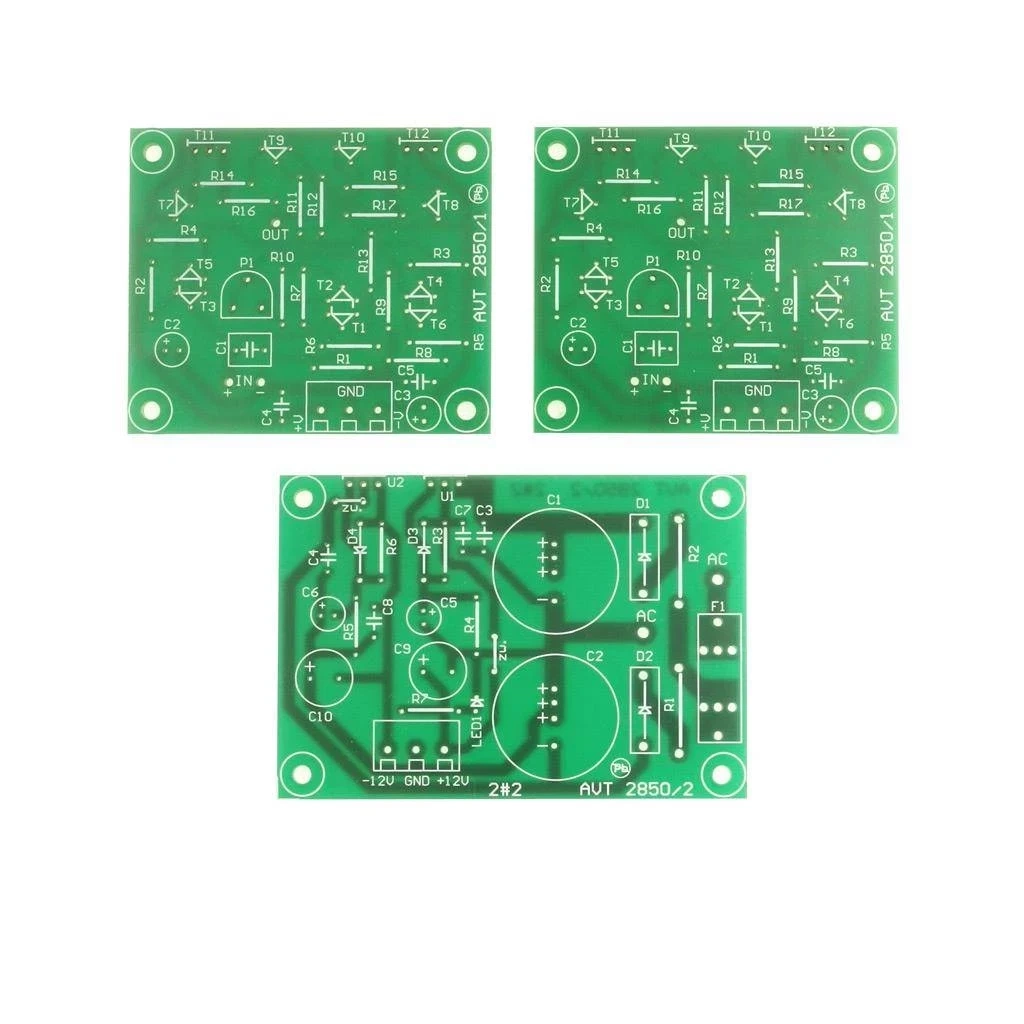

| Zawartość projektu | 2 płytki wzmacniacza + płytka zasilacza |
Wersja
AVT2850 A – płytki PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno. Wersja obejmuje płytki dla dwóch kanałów wzmacniacza oraz płytkę zasilacza.
Wykaz elementów – wzmacniacz, 1 kanał
- R1: 68 kΩ
- R2–R5, R7: 270 Ω
- R6: 168 Ω (100 Ω + 68 Ω)
- R8: 22 kΩ
- R9, R11, R12: 100 Ω
- R10: 220 Ω
- R13: 470 Ω
- R14, R15: 22 Ω
- R16, R17: 1 Ω
- P1: 1 kΩ, potencjometr montażowy
- C1: 2,2 µF
- C2, C3: 22 µF
- C4, C5: 100 nF
- T1, T2, T7, T8: BF245B
- T3, T5, T9: BC560C
- T4, T6, T10: BC550C
- T11: 2SC4793
- T12: 2SA1837
Wykaz elementów – zasilacz
- R1, R2: 0,47 Ω / 2 W
- R3, R6: 220 Ω
- R4, R5: 1,8 kΩ
- R7: 2,2 kΩ
- C1, C2: 10000 µF
- C3, C4, C7, C8: 100 nF
- C5, C6: 22 µF
- C9, C10: 470 µF
- D1, D2: 1N5408
- D3, D4: 1N4007
- LED1: dowolna LED
- U1: LM317
- U2: LM337
Notes
Przed pierwszym podłączeniem słuchawek trzeba ustawić P1 tak, aby na wyjściu było 0 V napięcia stałego. Po około 15 minutach pracy, gdy wzmacniacz osiągnie temperaturę roboczą, warto ponownie sprawdzić i skorygować napięcie na wyjściu.
Prąd spoczynkowy kontroluje się przez pomiar napięcia na R16 i R17. Docelowo powinno być około 200 mV, co wskazuje prawidłowe warunki pracy stopnia wyjściowego.
Tranzystory wejściowe i elementy luster prądowych warto dobierać w pary. T11 i T12 wymagają radiatora, a T9 i T10 powinny mieć dobry kontakt termiczny z radiatorem, aby stabilizacja punktu pracy była skuteczna.
Uwaga: przed podłączeniem słuchawek sprawdź napięcie stałe na wyjściu, prąd spoczynkowy, polaryzację zasilania i chłodzenie tranzystorów. Słuchawki najlepiej podłączać dopiero po kilku minutach od włączenia, gdy punkt pracy układu się ustabilizuje.
Najczęściej zadawane pytania
AVT2850 A zawiera płytki PCB dla dwóch kanałów wzmacniacza słuchawkowego oraz płytkę zasilacza. Do uruchomienia projektu trzeba samodzielnie skompletować elementy z wykazu albo wybrać wersję B – zestaw KIT z płytkami PCB i elementami do lutowania, jeśli jest dostępna.
Tor audio jest zbudowany z elementów dyskretnych, ma wejściowy stopień JFET, prądowe sprzężenie zwrotne i bufor wyjściowy w klasie A. Dzięki temu układ daje większe pole do eksperymentów z doborem tranzystorów i punktów pracy.
Zasilacz pracuje z napięciem wejściowym 12–15 VAC. Można użyć transformatora lub zasilacza AC o mocy minimum 20 W, a dla stabilniejszej pracy warto wybrać wyższy zakres napięcia wejściowego.
Na wyjściu wzmacniacza nie powinno być napięcia stałego, ponieważ może ono niepotrzebnie obciążać lub uszkodzić słuchawki. Regulację wykonuje się potencjometrem P1, a po rozgrzaniu układu warto ją skorygować.
Tak, układ pozwala eksperymentować z tranzystorami JFET, np. przeznaczonymi do audio. Przy zmianie typu tranzystora trzeba jednak dopasować wartości elementów ustalających punkt pracy.
Lepiej odczekać kilka minut, aż punkt pracy wzmacniacza się ustabilizuje. Przed pierwszym odsłuchem trzeba sprawdzić napięcie stałe na wyjściu i warunki pracy stopnia wyjściowego.
