Wzmacniacz słuchawkowy klasy A - 2x mono - zlutowany KIT AVT 2464
- Wzmacniacz słuchawkowy klasy A AVT2464 w układzie 2× mono, z mocą 2×100 mW przy 32 Ω, zasilaniem 17–20 VDC i regulacją prądu spoczynkowego. Wersja C to 2 zlutowane płytki do montażu w obudowie lub własnym urządzeniu audio.
Wzmacniacz słuchawkowy klasy A 2× mono – zlutowany AVT2464
Dwie zlutowane płytki wzmacniacza słuchawkowego klasy A, z mocą 2×100 mW przy 32 Ω i zasilaniem 17–20 VDC.
Dwa zlutowane kanały wzmacniacza słuchawkowego klasy A

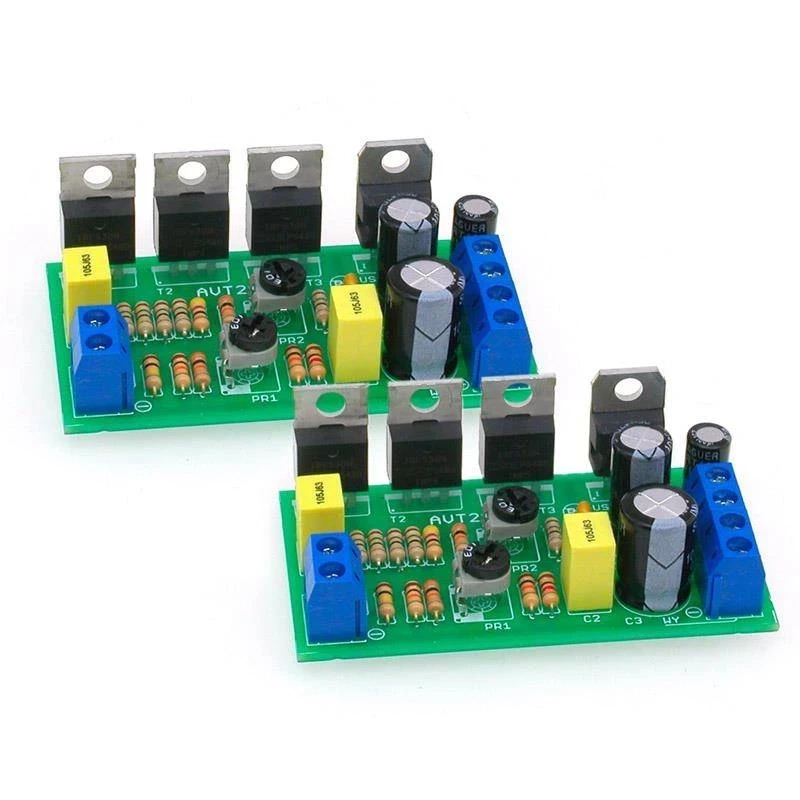

AVT2464 C obejmuje dwie zlutowane płytki wzmacniacza słuchawkowego klasy A. Każda płytka stanowi osobny kanał mono, dzięki czemu moduły można wykorzystać jako lewy i prawy kanał wzmacniacza słuchawkowego albo jako dwa niezależne stopnie audio.
Zlutowany wariant przyspiesza montaż w obudowie lub własnym urządzeniu audio. Układ wymaga podłączenia zasilania 17–20 VDC, sygnału wejściowego, wyjścia słuchawkowego oraz sprawdzenia regulacji prądu spoczynkowego przed docelowym użyciem.
Karta techniczna
AVT2464

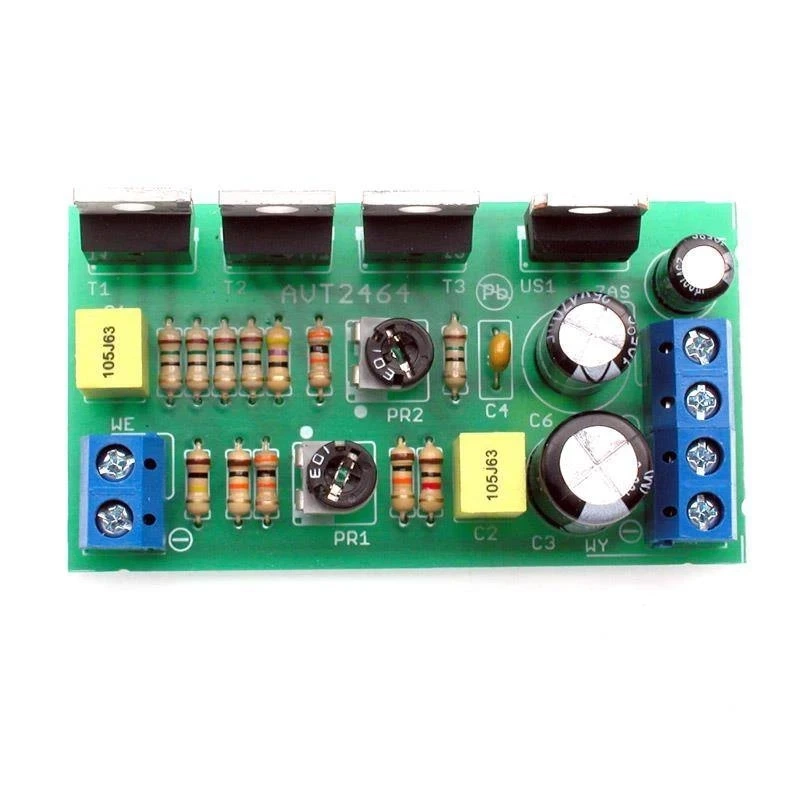

AVT2464 C to dwie zlutowane płytki wzmacniacza słuchawkowego klasy A w układzie 2× mono.
| Kod projektu | AVT2464 |
|---|---|
| Wersja | C – zlutowany układ |
| Zawartość wariantu | 2 zlutowane płytki |
| Liczba kanałów | 2× mono |
| Typ układu | wzmacniacz słuchawkowy klasy A |
| Moc wyjściowa | 2×100 mW przy 32 Ω |
| Zasilanie | 17–20 VDC |
| Zasilanie stabilizowane | stabilizator 7815 |
| Prąd spoczynkowy | około 100 mA dla stopnia końcowego |
| Regulacja prądu spoczynkowego | PR1 i PR2, ustawienie 1,5 V na R6 i R10 |
| Tranzystory mocy | IRF530 |
| Montaż | 2 zlutowane płytki |
| Wymiary jednej płytki PCB | 34×63 mm |
Wersja
AVT2464 C – 2 zlutowane płytki. Wersja zawiera dwa zmontowane kanały wzmacniacza słuchawkowego klasy A, przeznaczone do montażu w obudowie lub własnym urządzeniu audio. Przed docelowym użyciem należy sprawdzić regulację prądu spoczynkowego.
Notes
Układ wymaga kontroli regulacji prądu spoczynkowego. Na rezystorach R6 i R10 powinno być około 1,5 V, najlepiej w zakresie 1,2–1,6 V.
Przy standardowym prądzie spoczynkowym około 100 mA tranzystory mogą pracować bez dodatkowych radiatorów, ale będą mocno ciepłe. Mały radiator może być potrzebny dla stabilizatora U1, szczególnie przy dłuższej pracy.
Wkładki radiatorowe tranzystorów mają różne potencjały. Przy stosowaniu radiatorów należy użyć silikonowych podkładek i tulejek izolacyjnych, aby nie doprowadzić do zwarcia między elementami.
Uwaga: wzmacniacz pracuje z dużym prądem spoczynkowym jak na układ słuchawkowy. Przed podłączeniem słuchawek sprawdź napięcie na R6 oraz R10, poprawność zasilania i brak zwarć, aby ograniczyć ryzyko uszkodzenia słuchawek lub wzmacniacza.
Najczęściej zadawane pytania
AVT2464 C to dwie zlutowane płytki wzmacniacza słuchawkowego klasy A. Każdą płytkę można wykorzystać jako osobny kanał mono lub jako lewy i prawy kanał wzmacniacza słuchawkowego.
AVT2464 pracuje jako układ 2× mono. Każdy kanał znajduje się na osobnej płytce, więc można zbudować wzmacniacz słuchawkowy stereo albo wykorzystać kanały jako dwa niezależne moduły.
Tak. Przed docelowym użyciem warto sprawdzić napięcie na rezystorach R6 i R10. Powinno wynosić około 1,5 V, najlepiej w zakresie 1,2–1,6 V.
Przy standardowym prądzie około 100 mA tranzystory T1–T3 mogą pracować bez dodatkowych radiatorów, ale będą mocno ciepłe. Przy większym prądzie spoczynkowym radiatory będą potrzebne.
Układ wymaga zasilania 17–20 VDC. Napięcie przed stabilizatorem nie powinno spadać poniżej 17 V, ponieważ stabilizator 7815 potrzebuje zapasu napięcia do poprawnej pracy.
Przed podłączeniem słuchawek warto sprawdzić napięcia na R6 i R10, stabilność zasilania i brak zwarć. Dopiero po kontroli układ jest bezpieczniejszy dla słuchawek.
