Wzmacniacz mocy mono 150 W z TDA7294 - PCB do projektu AVT 1680
- Wzmacniacz mocy mono AVT1680 w konfiguracji mostkowej z dwoma układami TDA7294, mocą 150 W przy 8 Ω, zasilaniem symetrycznym ±10…±40 V oraz wejściami MUTE i ST-BY. Wersja A to płytka PCB do samodzielnego skompletowania elementów.

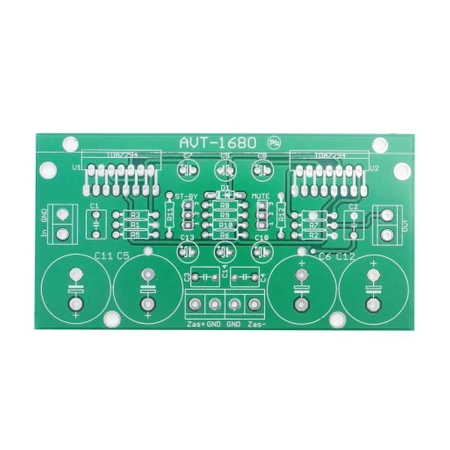

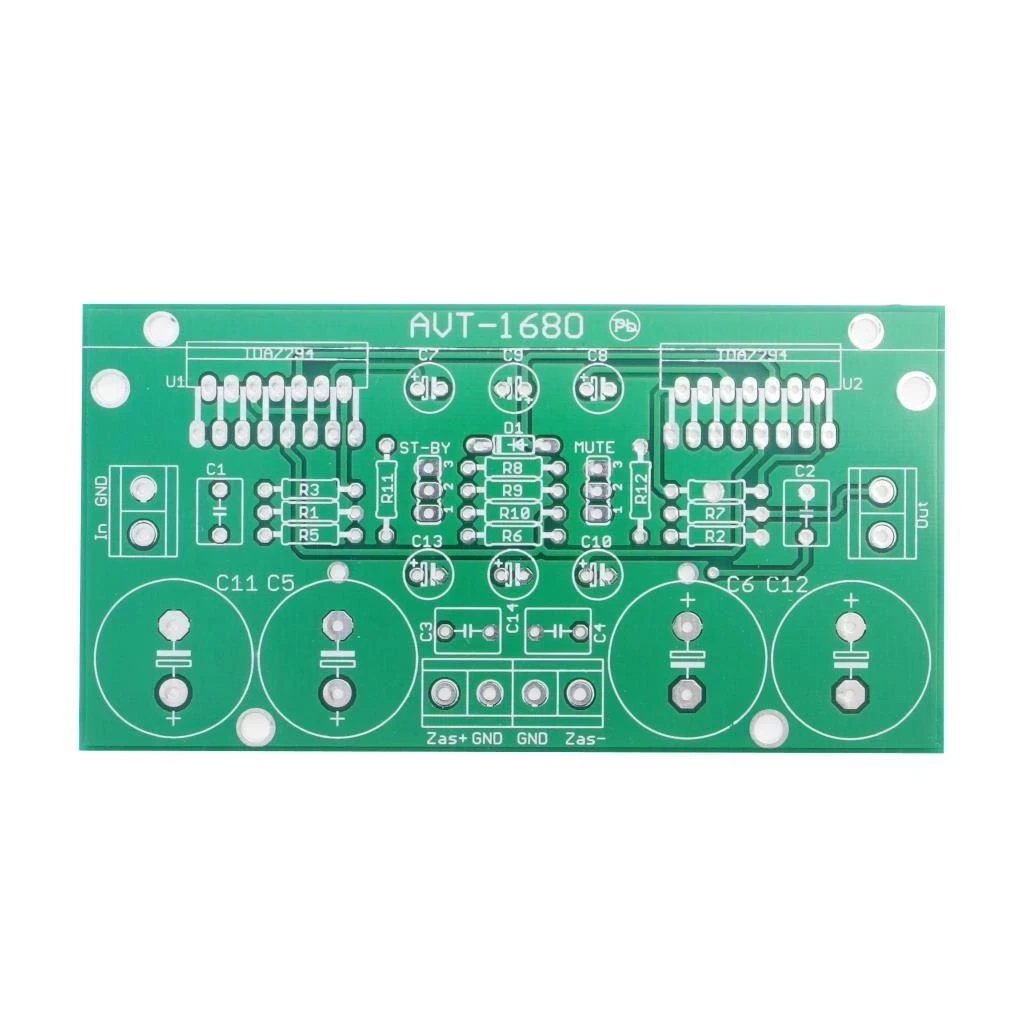

Wzmacniacz mocy mono 150 W z TDA7294 – płytka PCB AVT1680
Płytka drukowana do budowy mostkowego wzmacniacza mocy mono z dwoma układami TDA7294, mocą 150 W przy 8 Ω i zasilaniem symetrycznym ±10…±40 V.
Mostkowa końcówka mocy mono do mocnego kanału audio
AVT1680 pozwala zbudować wzmacniacz mocy mono w konfiguracji mostkowej, oparty na dwóch popularnych układach TDA7294. To propozycja do subwoofera, aktywnej kolumny, kanału centralnego, wzmacniacza warsztatowego albo własnego urządzenia audio wymagającego pojedynczego kanału o dużej mocy.
Układ pracuje z głośnikiem 8 Ω i może oddać 150 W mocy ciągłej przy odpowiednim zasilaniu oraz chłodzeniu. Wejścia ST-BY i MUTE umożliwiają kontrolowane włączanie oraz wyciszanie wzmacniacza, co pomaga ograniczyć stuki przy uruchamianiu i wyłączaniu zasilania.
Karta techniczna
AVT1680
AVT1680 to mostkowy wzmacniacz mocy mono z dwoma układami TDA7294, wejściami ST-BY i MUTE oraz zabezpieczeniami układów scalonych.
| Kod projektu | AVT1680 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | mostkowy wzmacniacz mocy mono |
| Układy scalone | 2× TDA7294 |
| Liczba kanałów | mono |
| Moc wyjściowa | 150 W przy 8 Ω |
| Impedancja głośnika | 8 Ω |
| Zasilanie | symetryczne ±10…±40 V |
| Zasilanie dla pełnej mocy | około ±40 V bez obciążenia, nie mniej niż około ±35 V pod pełnym obciążeniem |
| Przykładowy transformator | toroidalny 200 W, 2×24 VAC |
| Przykładowa filtracja zasilacza | 4×4700 µF / 100 V |
| Wejścia sterujące | ST-BY i MUTE |
| Zabezpieczenia | termiczne i przeciwzwarciowe w układach TDA7294 |
| Chłodzenie | oba układy TDA7294 wymagają radiatora i izolacji |
| Wymiary płytki PCB | 97×50 mm |
Wersja
AVT1680 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1–R4, R7: 22 kΩ
- R5, R6: 680 Ω
- R8: 30 kΩ
- R9: 10 kΩ
- R10: 20 kΩ
- R11, R12: 4,7 kΩ
- C1, C2: 560 nF
- C3, C4: 220 nF
- C5, C6, C11, C12: 2200 µF / 50 V
- C7–C10, C13, C14: 22 µF / 63 V
- D1: 1N4148
- U1, U2: TDA7294
- Zas+, Zas-: ARK2
- In, Out: ARK2
- MUTE, ST-BY: goldpin 1×3
- Zworka: 2 szt.
- Podkładki izolujące: 2 szt.
- Tulejki izolujące: 2 szt.
- Radiator
Notes
Wzmacniacz pracuje w układzie mostkowym, dlatego żaden zacisk wyjściowy głośnika nie jest połączony z masą. Głośnik trzeba podłączyć wyłącznie do złącza OUT, bez łączenia któregoś przewodu z GND.
Dla pełnej mocy potrzebny jest stabilny zasilacz symetryczny o dużej wydajności prądowej oraz mocna filtracja. Spadek napięcia pod obciążeniem ograniczy moc i może zwiększyć zniekształcenia.
Oba układy TDA7294 należy przykręcić do radiatora z użyciem podkładek i tulejek izolacyjnych przed wlutowaniem dużych kondensatorów zasilania. Odwrotna kolejność może utrudnić poprawny montaż mechaniczny.
Uwaga: wzmacniacz pracuje z dużą mocą i zasilaniem symetrycznym. Przed podłączeniem głośnika sprawdź polaryzację zasilania, ustawienie zworek ST-BY i MUTE, izolację układów TDA7294 od radiatora oraz brak zwarcia któregokolwiek wyjścia głośnikowego do masy.
Najczęściej zadawane pytania
AVT1680 A zawiera wyłącznie płytkę PCB. Do uruchomienia projektu trzeba samodzielnie skompletować elementy z wykazu albo wybrać wersję B – zestaw KIT z płytką PCB i elementami do lutowania, jeśli jest dostępna.
Układ sprawdzi się jako mocna końcówka mono do subwoofera, aktywnej kolumny, kanału centralnego, wzmacniacza warsztatowego albo własnego urządzenia audio.
Wzmacniacz pracuje w układzie mostkowym. Oba zaciski wyjściowe są aktywne, dlatego głośnik podłącza się tylko między wyjściami wzmacniacza, bez łączenia żadnego zacisku z GND.
Do pełnej mocy potrzebny jest stabilny zasilacz symetryczny o dużej wydajności prądowej. Praktycznym punktem wyjścia jest transformator toroidalny 200 W z uzwojeniami 2×24 VAC i mocną filtracją.
Tak. Oba układy TDA7294 trzeba przykręcić do radiatora i odizolować je elektrycznie podkładkami oraz tulejkami. Bez skutecznego chłodzenia wzmacniacz nie powinien pracować z dużą mocą.
Do normalnej pracy zwory ST-BY i MUTE ustawia się w pozycjach 1–2. Wejścia te można też wykorzystać do sterowania wzmacniaczem z układu zewnętrznego, np. z mikrokontrolera.
