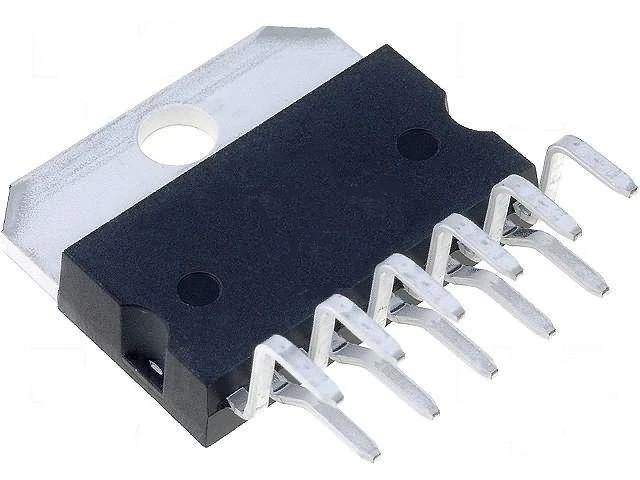

Scalony wzmacniacz mocy audio z pełnym zestawem zabezpieczeń

Wzmacniacz mocy zbudowany na tranzystorach wymaga stopnia różnicowego, sterującego, końcowego i układów zabezpieczających, czyli kilkudziesięciu elementów i strojenia prądu spoczynkowego. Ten układ mieści cały tor w jednej obudowie, a projekt sprowadza się do doboru kilku rezystorów sprzężenia zwrotnego i kondensatorów. Zawiera zabezpieczenie termiczne, zwarciowe oraz układ wyciszania włączany przy starcie, który tłumi stuk w głośnikach po podaniu zasilania. Wymaga zasilania symetrycznego i radiatora dobranego do mocy wyjściowej: obudowa TO-220 nie odprowadzi ciepła sama, a przekroczenie temperatury uruchamia zabezpieczenie i przerywa pracę.

Specyfikacja techniczna

• typ: scalony wzmacniacz mocy audio
• liczba kanałów: 1
• zasilanie: symetryczne
• zabezpieczenia: termiczne, zwarciowe, wyciszanie przy starcie
• chłodzenie: radiator wymagany
• obudowa: TO-220
• montaż: przewlekany
