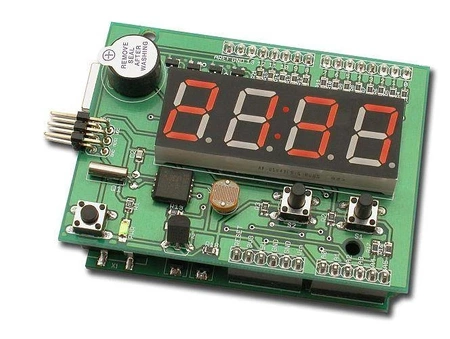

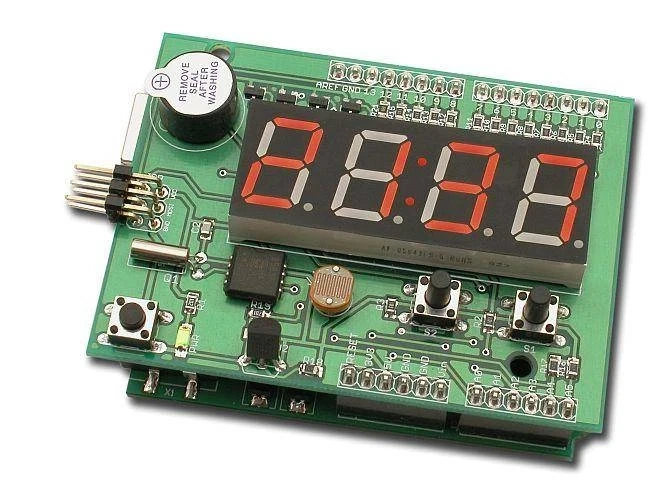

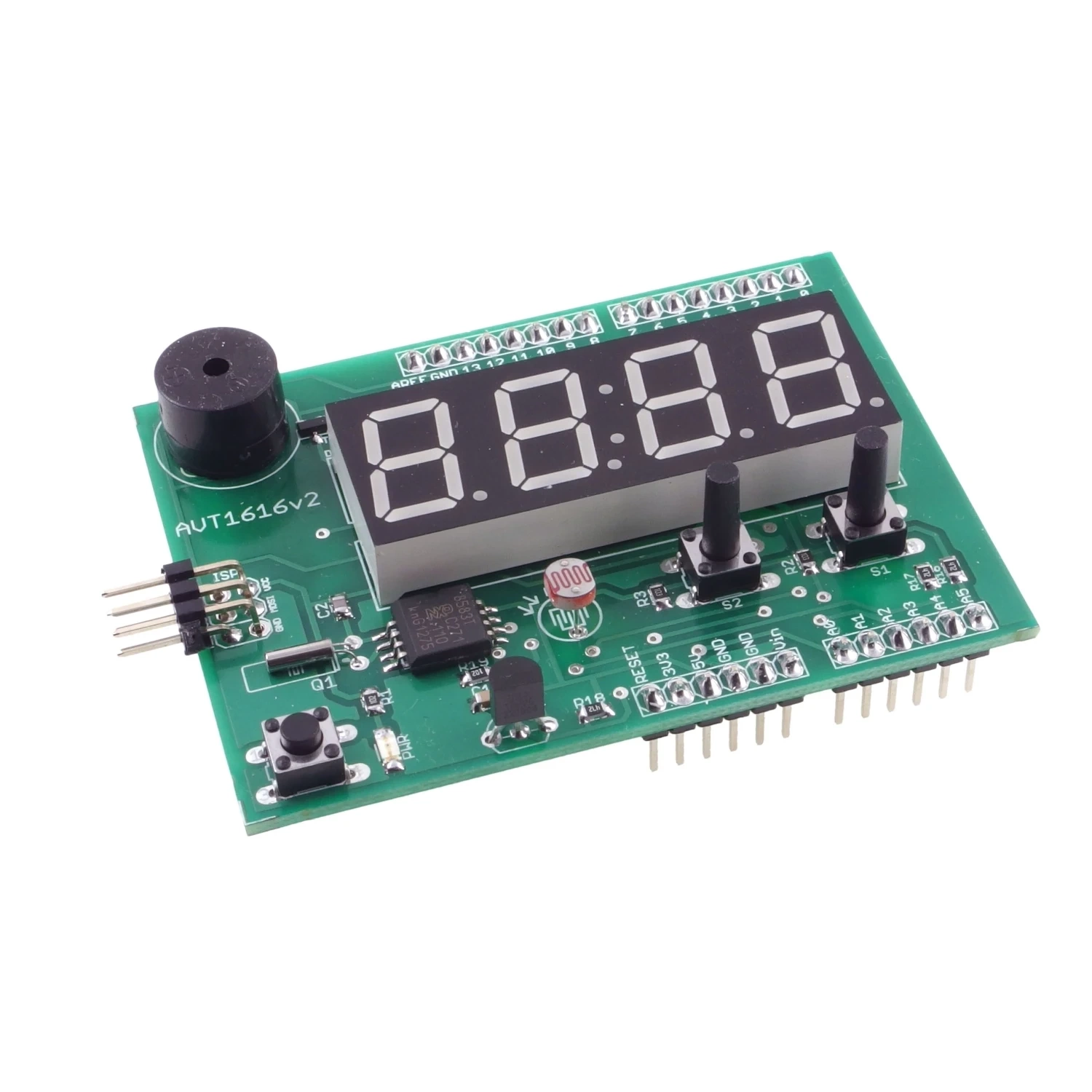

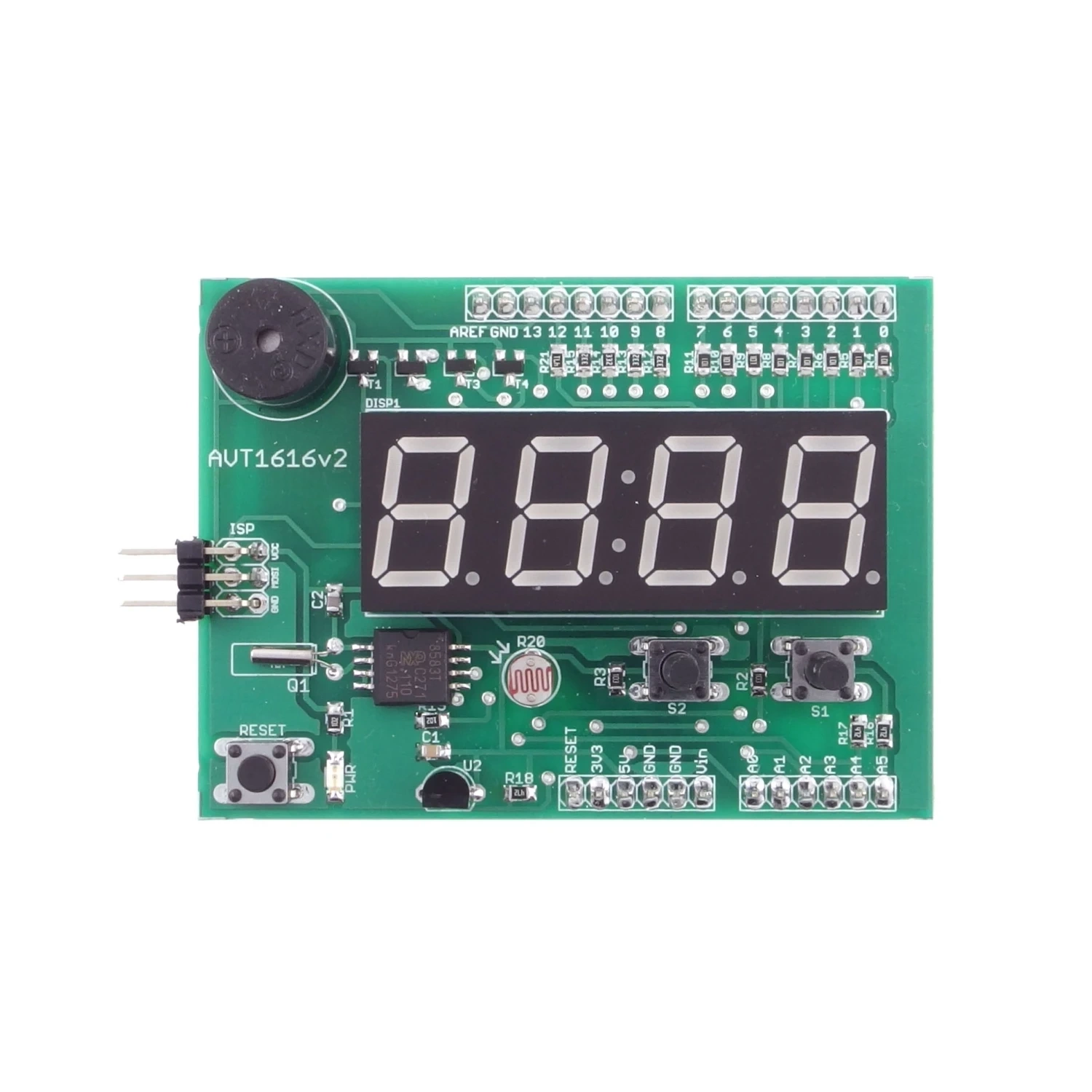

Wyświetlacz LED dla Arduino - KIT AVT 1616

Do pobrania:

Dokumentacja

Duża elastyczność i popularność platformy Arduino sprzyjają powstawaniu ciekawych rozwiązań sprzętowych. Dzięki niej każdy bez większych problemów może zbudować i przetestować dowolne urządzenia prototypowe.
Moduł jest nakładką na płytkę bazową projektu AVTduino (AVT5272). Oprócz czterocyfrowego wyświetlacza LED, przycisku Reset i złącza programowania ISP, płytka została wyposażona w układ zegara RTC z interfejsem I²C [I2C, IIC] oraz termometr DS18B20. Urządzenie szczególnie polecane elektronikom wykorzystującym platformę Arduino

Wybrane parametry:

• 4-cyfrowy wyświetlacz LED
• zegar RTC
• przycisk RESET i dwa dodatkowe przyciski
• buzzer
• scalony czujnik-termometr DS
• rozdzielczość pomiaru dla układu DS18B20: 0.1°C
• złącze ISP i goldpiny do połączenia z płytką bazową
• fotorezystor i dioda LED sygnalizująca napięcie zasilania
• zasilanie 5 VDC
• wymiary płytki 54x71mm

Projekt AVT 1616 EP 05/11

Dodatkowe uwagi:

Polecamy układy DS18B20 w nierdzewnej, wodoodpornej obudowie z przewodem
