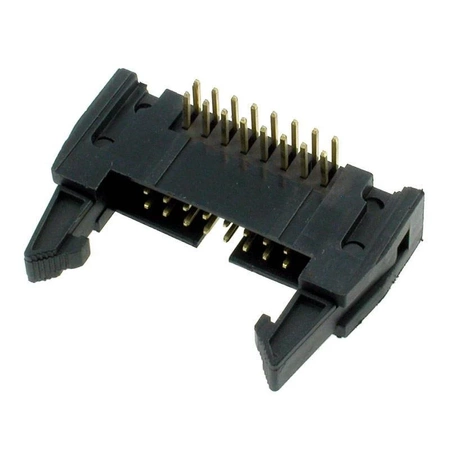

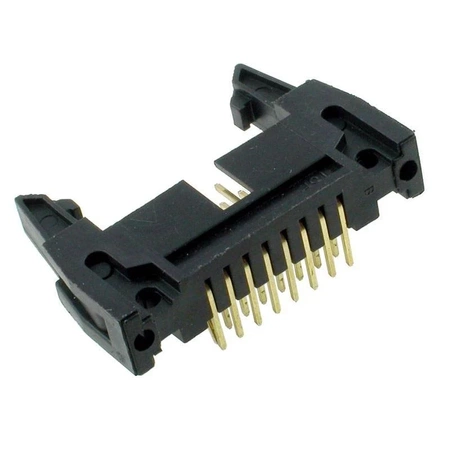

Wtyk IDC 16-stykowy kątowy do montażu na PCB, raster 2,54 mm z zatrzaskami, Z-WS16VW
Wtyk IDC 16-stykowy do połączenia płytki drukowanej z przewodem taśmowym
Wtyk IDC Z-WS16VW służy do wykonania rozłączalnego połączenia między płytką drukowaną a przewodem taśmowym zakończonym złączem Z-FC16. Konstrukcja porządkuje tory sygnałowe w jednej obudowie i ułatwia zachowanie stałego układu połączeń w urządzeniu.
Najważniejsze cechy
- Układ styków: 16 styków w rastrze 2,54 mm
- Wykonanie mechaniczne: wersja kątowy
- Stabilizacja połączenia: boczne zatrzaski
Zastosowanie
Złącze sprawdzi się w połączeniach wewnętrznych urządzeń elektronicznych, modułów sterujących, paneli operatorskich, programatorów i interfejsów serwisowych wykorzystujących przewody taśmowe.
Specyfikacja techniczna
- Typ elementu: wtyk IDC
- Montaż: na płytce drukowanej
- Kierunek dołączenia złącza współpracującego: równolegle do powierzchni płytki
- Złącze współpracujące: Z-FC16
- Element ustalający: wycięcie na znacznik pierwszego styku
Warto wiedzieć
Przed lutowaniem należy zestawić oznaczenie pierwszego styku na złączu z numeracją pól lutowniczych na PCB. Takie sprawdzenie ogranicza ryzyko odwrócenia kolejności torów po podłączeniu przewodu taśmowego.
Najczęściej zadawane pytania
Nie. Wtyk montuje się na płytce, a przewód taśmowy należy zakończyć współpracującym złączem Z-FC16.
Pomaga w tym wycięcie na znacznik oraz oznaczenie pierwszego pola na płytce drukowanej.
Należy zweryfikować układ pól lutowniczych, położenie pierwszego styku i przestrzeń potrzebną na złącze współpracujące.
Tak. W tej wersji złącze współpracujące jest dołączane równolegle do powierzchni płytki.
Tak. Rozłączalne połączenie ułatwia odpinanie modułu lub przewodu podczas diagnostyki i obsługi urządzenia.
