Czy taśmę zaciska się bezpośrednio w tym wtyku?
Nie. Wtyk lutuje się w płytkę, a taśmę zaciska się w osobnym gnieździe Z-FC16, które następnie wpina się w ten wtyk. Do zaciśnięcia taśmy wprost w elemencie lutowanym służą przejścia serii Z-LPV.

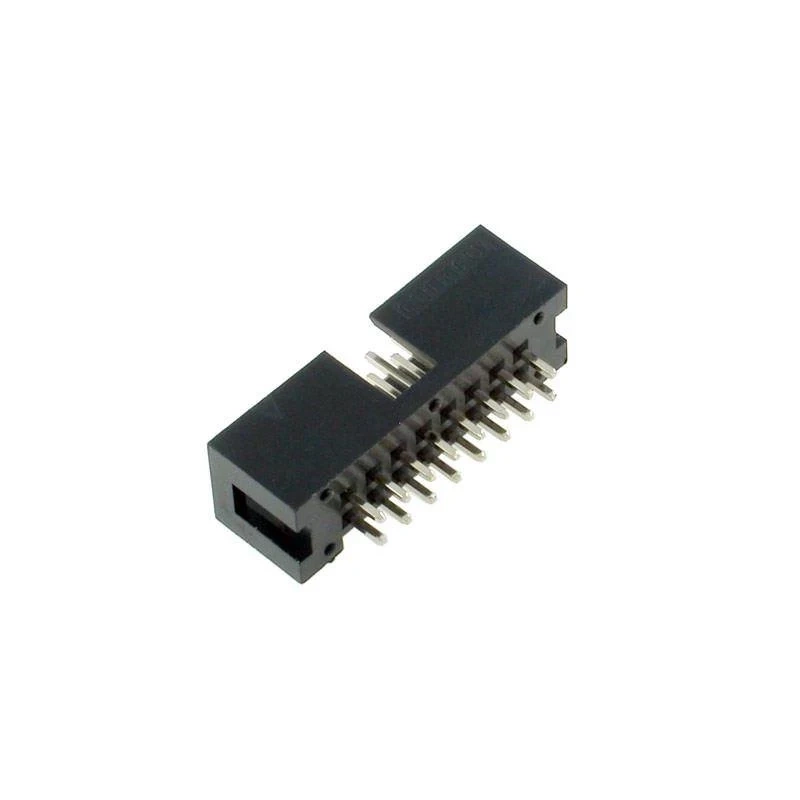

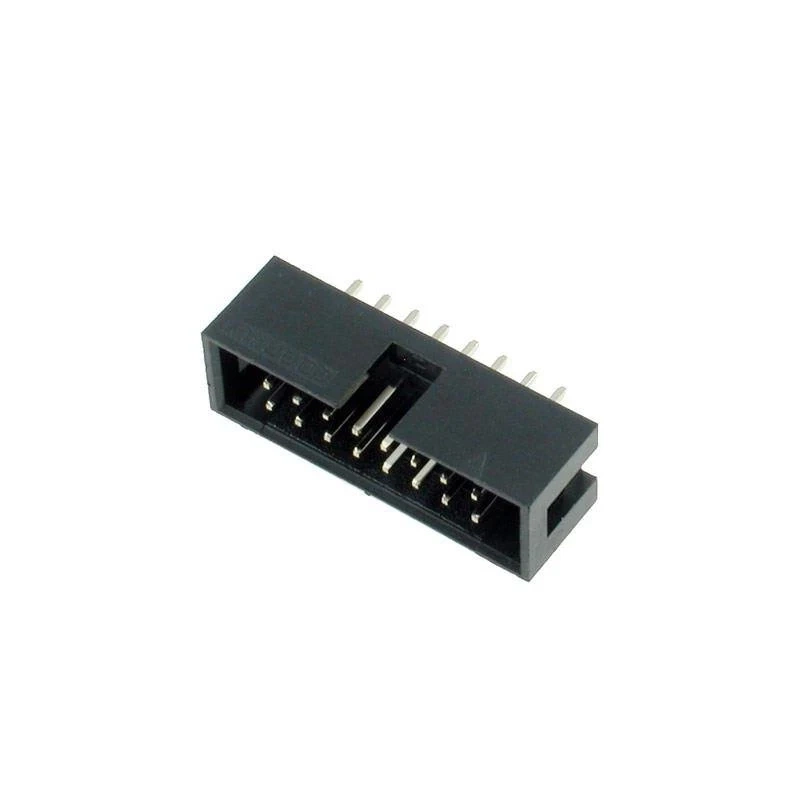

Wtyk IDC 16 styków, prosty, do montażu na PCB, raster 2,54 mm, bez zatrzasków, Z-WS16G
Wtyk IDC prosty na 16 styków do montażu na płytce
Wtyk lutuje się w płytkę drukowaną i tworzy rozłączne połączenie z taśmą zakończoną gniazdem Z-FC16. Wycięcie w korpusie wymusza jedno położenie gniazda, więc taśmy nie da się wpiąć odwrotnie.
Wersja bez zatrzasków opiera się wyłącznie na sile tarcia styków. Rozpina się szybciej, ale przy drganiach i naprężonej taśmie połączenie może się poluzować — do takich zastosowań właściwsza jest wersja z zatrzaskami. Wyprowadzenia proste kierują taśmę prostopadle do płytki.
Specyfikacja techniczna
- typ: wtyk IDC do montażu na płytce
- liczba styków: 16
- orientacja: prosta
- zatrzaski: nie
- raster: 2,54 mm
- kluczowanie: wycięcie w korpusie
- współpracuje z: gniazdem Z-FC16
- montaż: przewlekany, lutowany
Wtyk dobiera się razem z gniazdem o tej samej liczbie styków — złącza o różnej liczbie torów nie są zamienne. Pierwszy styk wyznacza wycięcie w korpusie i odpowiada oznaczonej krawędzi taśmy.
Najczęściej zadawane pytania
Czy brak zatrzasków ma znaczenie przy pracy urządzenia?
Przy nieruchomym urządzeniu i luźno prowadzonej taśmie połączenie trzyma się siłą styków. Przy drganiach albo naprężonej taśmie gniazdo może się stopniowo wysuwać — do takich zastosowań służy wersja z zatrzaskami.
Jak rozpoznać położenie pierwszego styku?
Wycięcie w korpusie wtyku dopuszcza tylko jedno położenie gniazda, a styk numer 1 leży po stronie oznaczonej krawędzi taśmy. Przy projektowaniu płytki warto sprawdzić numerację w karcie, bo dwa rzędy styków numeruje się naprzemiennie, a nie kolejno.
Co sprawdzić przed zaprojektowaniem pola lutowniczego?
Rozstaw otworów wynosi 2,54 mm w obu osiach, ale wersja prosta wymaga wolnej przestrzeni nad złączem na wysokość gniazda i zagięcie taśmy.
Czy ten wtyk połączy się z gniazdem o innej liczbie styków?
Nie. Wtyk na 16 styków współpracuje wyłącznie z gniazdem Z-FC16 o tej samej liczbie torów.
