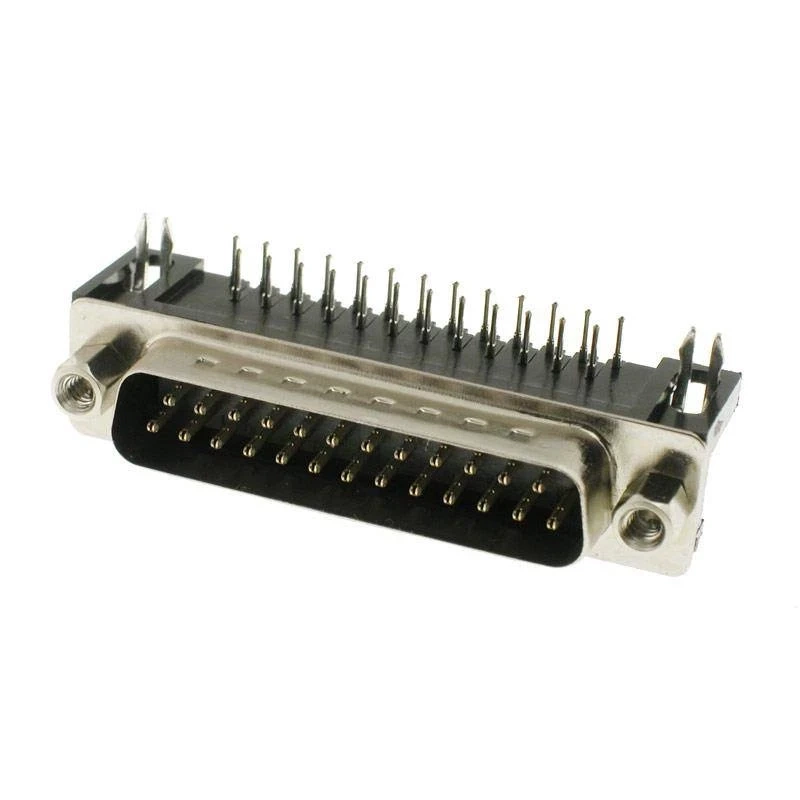

Wtyk D-Sub męski DB25 25-pin kątowy do PCB z zatrzaskami snap-in Connfly

Profesjonalne złącze D-Sub DB25 męskie do pewnych połączeń sygnałowych

Wtyk D-Sub DB25 to męskie złącze o 25 stykach, przeznaczone do montażu na płytce drukowanej. Styki rozmieszczono w układzie 2-rzędowym w kompaktowej, dobrze rozpoznawalnej obudowie standardu D-Sub.

Styki mają warstwę 0,8 μm złota na 1,3 μm niklu, izolator wykonano z poliestru, a metalową osłonę ze stali cynowanej. Takie zestawienie materiałów wspiera stabilny kontakt elektryczny i mechaniczną ochronę części stykowej. Kątowe wyprowadzenia ułatwiają prowadzenie połączeń równolegle do płytki. Zatrzaski snap-in stabilizują element podczas montażu na PCB.

Najważniejsze cechy

• Męskie złącze D-Sub DB25 o 25 stykach
• Układ styków: 2-rzędowy
• Wersja kątowa, do montażu na PCB
• Pozłacane styki na warstwie niklu
• Stalowa, cynowana osłona złącza
• Zatrzaski montażowe snap-in

Zastosowanie

• Budowa i naprawa przewodów oraz interfejsów D-Sub
• Urządzenia pomiarowe, sterowniki i aparatura warsztatowa
• Połączenia sygnałowe w elektronice i automatyce

Specyfikacja techniczna

• Producent: Connfly
• Typ złącza: D-Sub DB25
• Rodzaj: męskie
• Liczba styków: 25
• Liczba rzędów: 2
• Orientacja: kątowa
• Sposób montażu: do PCB
• Powłoka styków: 0,8 μm złota na 1,3 μm niklu
• Materiał izolatora: poliester
• Materiał osłony: stal cynowana
• Mocowanie pomocnicze: zatrzaski snap-in

Warto wiedzieć: powłoka styków a jakość połączenia

Cienka warstwa złota ogranicza utlenianie powierzchni styku, natomiast nikiel tworzy warstwę pośrednią między złotem a materiałem bazowym. W praktyce pomaga to utrzymać małą i powtarzalną rezystancję kontaktu.

Przy montażu warto unikać przegrzewania wyprowadzeń i zabrudzenia powierzchni stykowych, ponieważ oba czynniki mogą pogorszyć trwałość połączenia.
