Włącznik wielowejściowy 230 V z 3 wejściami - zlutowany KIT AVT 1966
- Sterowanie jednym odbiornikiem z kilku miejsc: przełącznikiem, pilotem, PLC lub sterownikiem internetowym. AVT1966 C to zlutowany układ do obudowy.
Włącznik wielowejściowy 230 V z 3 wejściami - zlutowany AVT1966
Zlutowany włącznik 230 V do integracji z jednym odbiornikiem i trzema źródłami sterowania.
Zlutowany układ do sterowania jednym odbiornikiem z trzech wejść

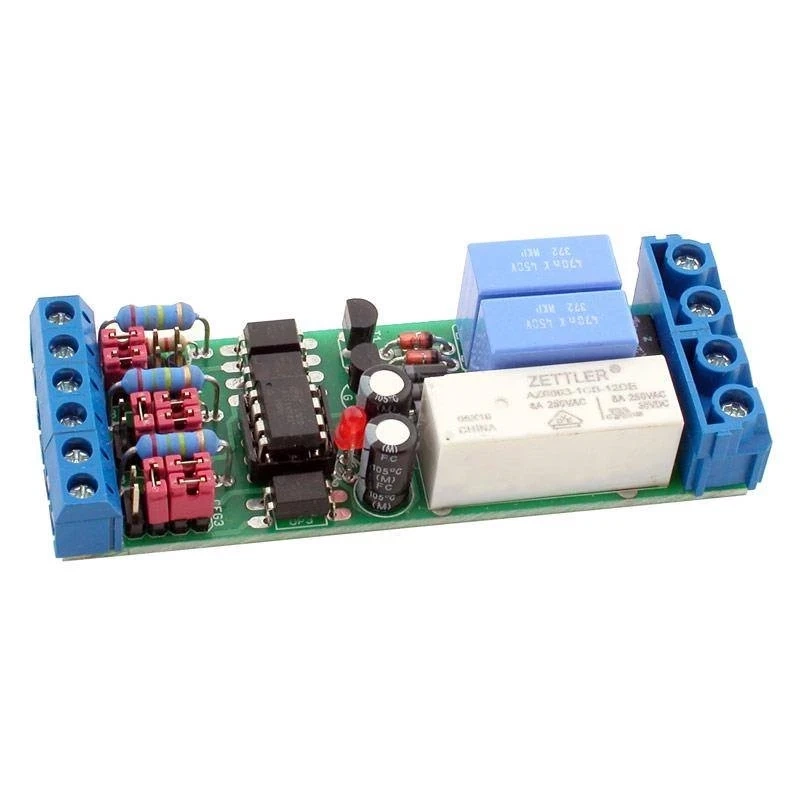

AVT1966 C to zlutowany włącznik wielowejściowy, który umożliwia sterowanie jednym odbiornikiem z trzech niezależnych źródeł. Wejścia mogą współpracować z przełącznikami, przyciskami, stykami przekaźników albo sygnałem napięciowym z modułu automatyki.
Każde wejście ustawia się osobnymi zworkami CFG1-CFG3. Układ z ATtiny25 obsługuje krótkie impulsy, dłuższy stan aktywny i filtrację drgań styków. Wersja C wymaga dobrania konfiguracji wejść, montażu w dobrze izolującej obudowie oraz bezpiecznego podłączenia zasilania 230 V AC i odbiornika. To zlutowany układ do integracji, a nie kompletne gotowe urządzenie instalacyjne.
Karta techniczna
AVT1966
Zlutowany włącznik wielowejściowy 230 V do sterowania jednym odbiornikiem z trzech niezależnych źródeł sygnału.
| Kod projektu | AVT1966 |
| Wersja | C – zlutowany układ |
| Funkcja | włącznik wielowejściowy jednego odbiornika |
| Zasilanie | 230 V AC, zasilacz beztransformatorowy |
| Liczba wejść | 3: IN1, IN2, IN3 |
| Konfiguracja wejść | CFG1-CFG3, osobno dla każdego wejścia |
| Sterowanie wejść | zwarcie, przycisk, przełącznik, styki przekaźnika lub napięcie |
| Zakres sygnału napięciowego | 3-30 V DC |
| Izolacja wejść napięciowych | transoptory PC814 |
| Wyjście | styki zwierne przekaźnika REL1 |
| Mikrokontroler | ATtiny25, zaprogramowany do projektu |
| Bezpiecznik | 1,25 A |
| Płytka PCB | 29×80 mm |
Wersja
AVT1966 C – zlutowany układ. Wersja zawiera zmontowany włącznik z zaprogramowanym ATtiny25, przekaźnikiem JQX68-12V, transoptorami PC814, stabilizatorem 78L05, tranzystorem BC547, zworkami CFG1-CFG3, bezpiecznikiem 1,25 A, złączami wejściowymi i wyjściowymi, diodami, rezystorami i kondensatorami. Układ wymaga ustawienia zworek, montażu w izolowanej obudowie i bezpiecznego podłączenia 230 V AC.
Notes
Zasilacz beztransformatorowy nie zapewnia separacji galwanicznej od sieci 230 V AC.
Wejścia skonfigurowane do wykrywania napięcia są separowane transoptorami, ale wejścia pracujące z przełącznikami nie są odseparowane od układu sieciowego.
Krótki impuls do 1 sekundy jest traktowany jak naciśnięcie przycisku i zmienia stan wyjścia na przeciwny.
Wersja C nie jest kompletnym urządzeniem instalacyjnym. Wymaga obudowy z tworzywa dobrze izolującego prąd elektryczny i montażu przez osobę z kwalifikacjami.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1966 C to zlutowany układ z ATtiny25, przekaźnikiem, transoptorami, stabilizatorem, zworkami, bezpiecznikiem, złączami i elementami sterującymi.
Nie. To zlutowany układ do integracji. Wymaga ustawienia zworek, izolowanej obudowy i bezpiecznego podłączenia 230 V AC.
Tak. Jedna z konfiguracji pozwala wykrywać sygnał 3-30 V DC, z separacją przez transoptory PC814.
Tak. Krótki impuls do 1 sekundy jest rozpoznawany jako naciśnięcie przycisku i zmienia stan wyjścia na przeciwny.
Nie. Zasilacz beztransformatorowy nie separuje układu od 230 V AC, dlatego każdy element płytki trzeba traktować jako potencjalnie niebezpieczny.
