Włącznik bezdotykowy dwubiegunowy 500 W ORNO OR-CR-279
- Sterowanie ruchem dłoni do 5 cm, obciążenie 500 W i LED 125 W, sonda 17 mm z przewodem 1,5 m, zaciski śrubowe, zasilanie 230 V AC.

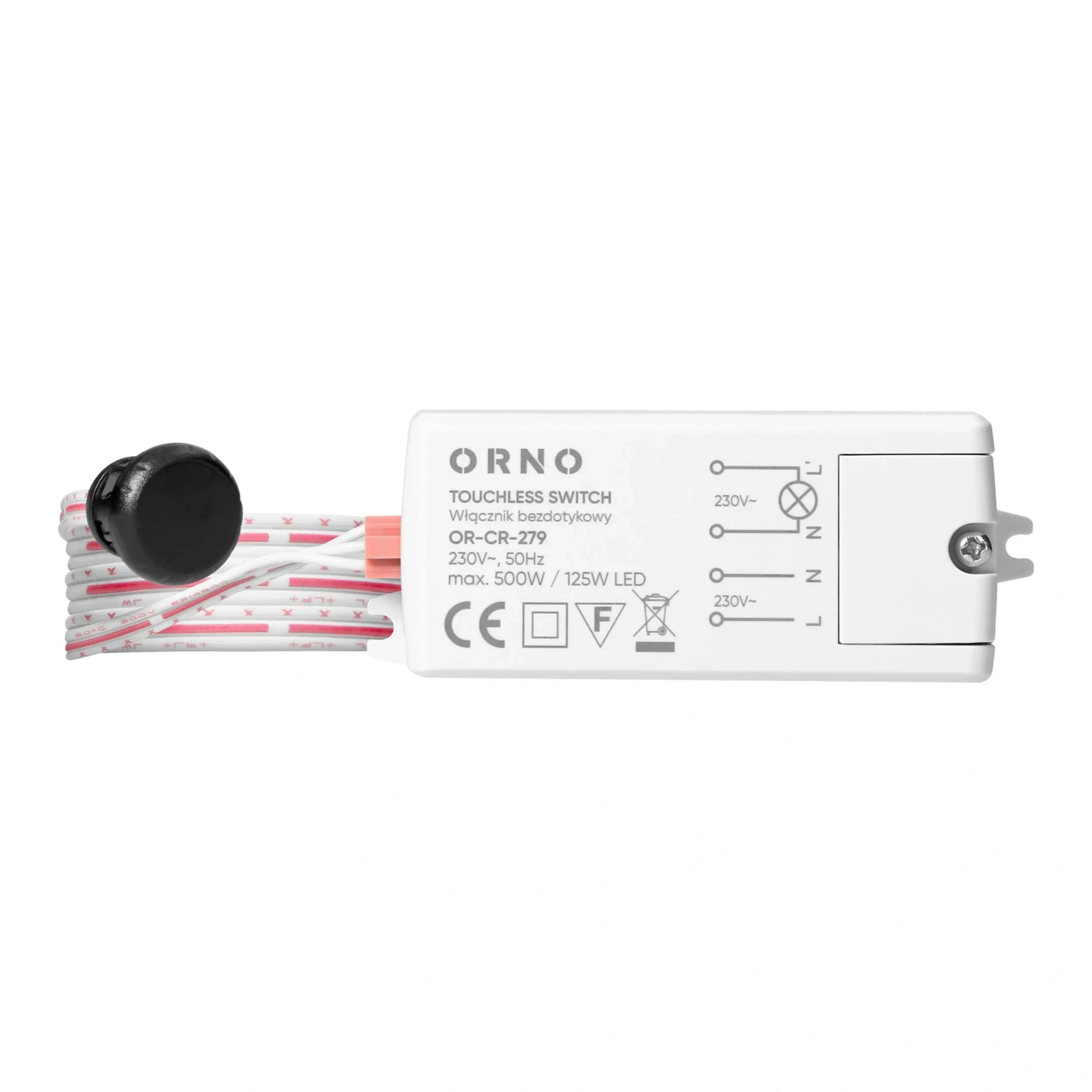

Bezdotykowy włącznik dwubiegunowy z sondą zbliżeniową
ORNO OR-CR-279 to bezdotykowy włącznik zbliżeniowy przeznaczony do sterowania oświetleniem bez naciskania tradycyjnego przycisku. Reaguje na ruch dłoni w odległości do 5 cm, dlatego sprawdza się tam, gdzie wygodne jest szybkie załączanie i wyłączanie światła bez fizycznego kontaktu z elementem sterującym.

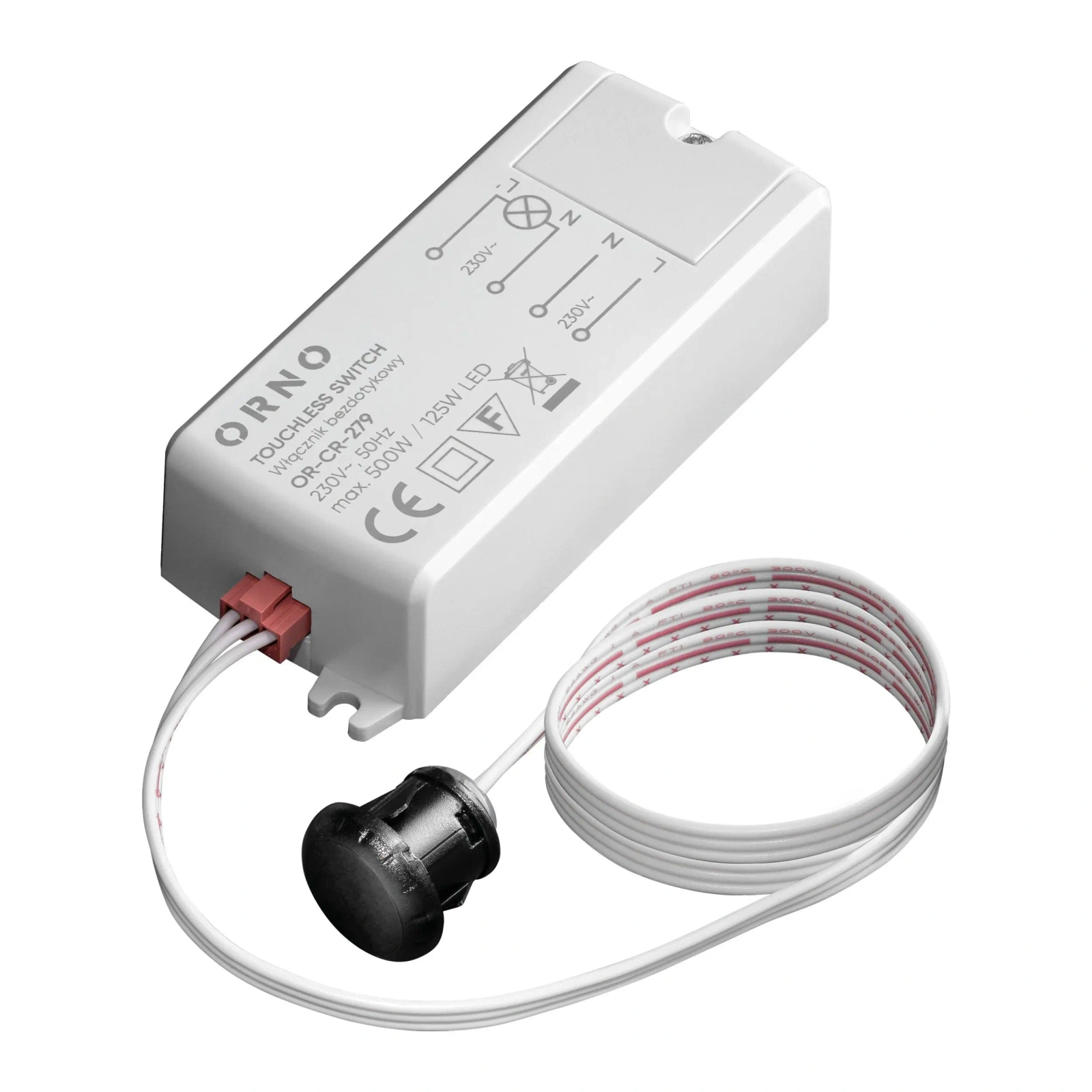

Włącznik pracuje z napięciem 230 V AC i obsługuje obciążenie do 500 W. Dla oświetlenia LED podano osobny limit 125 W. Sonda o średnicy 17 mm jest połączona z modułem przewodem o długości 1500 mm, co ułatwia rozdzielenie miejsca detekcji od miejsca montażu modułu sterującego.
Najważniejsze cechy
- Bezdotykowy włącznik dwubiegunowy do sterowania oświetleniem
- Detekcja zbliżeniowa reagująca na ruch dłoni
- Zasięg działania do 5 cm na wprost
- Sonda o średnicy 17 mm i głębokości 12 mm
- Kabel przyłączeniowy sondy o długości 1500 mm
- Maksymalna moc łączeniowa 500 W
- Maksymalna moc przełączana LED 125 W
- Wyjście przekaźnikowe do sterowania obciążeniem

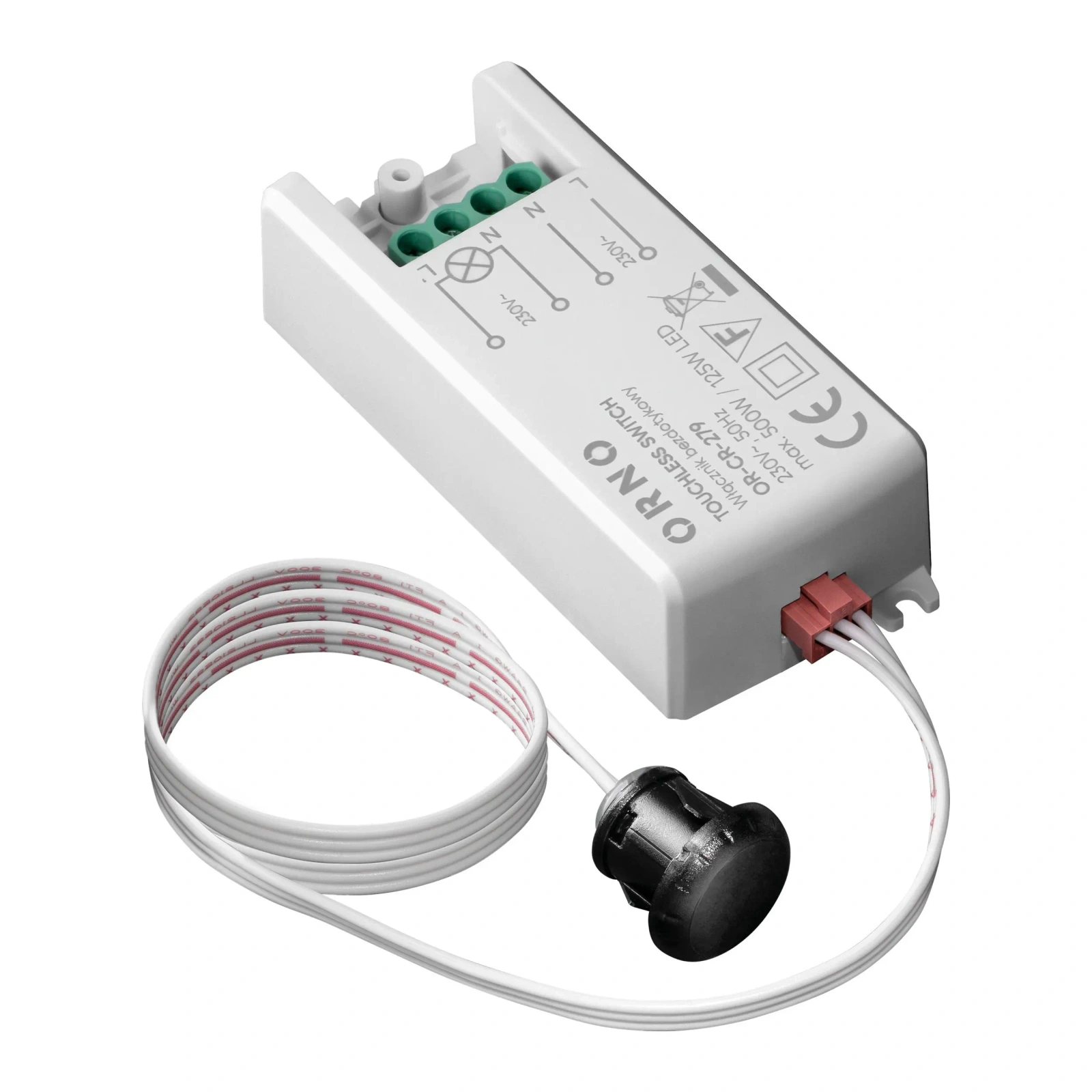

- Zaciski śrubowe do podłączenia przewodów

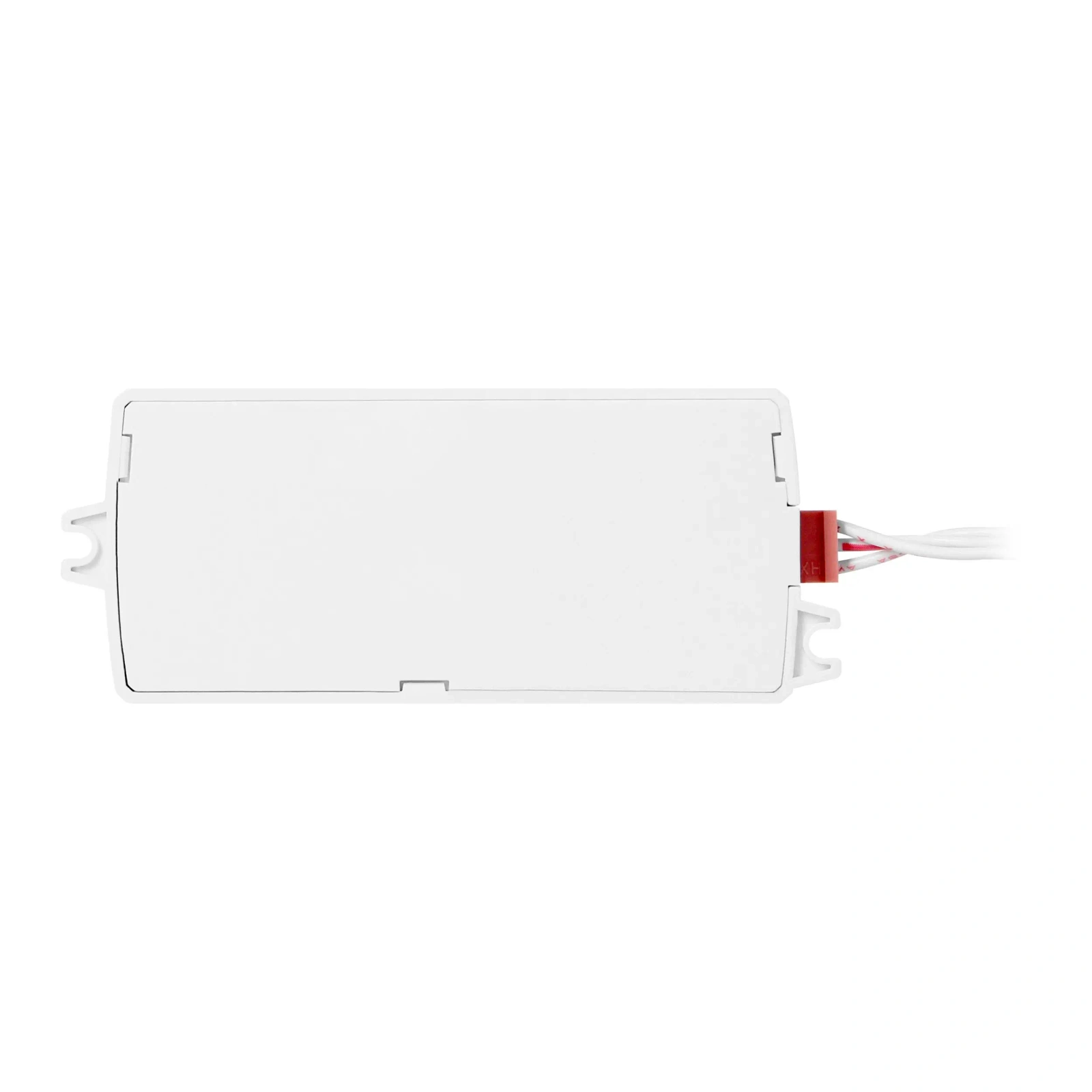

- Kompaktowy moduł 87 × 35 × 20 mm
- Stopień ochrony IP20 do zastosowań wewnętrznych
- Biała obudowa z tworzywa termoplastycznego
Zastosowanie
- Bezdotykowe sterowanie oświetleniem wewnętrznym
- Szafki, zabudowy meblowe i strefy robocze
- Pomieszczenia, w których ważna jest wygodna obsługa bez naciskania przycisku
- Instalacje oświetleniowe z obciążeniem do 500 W
- Instalacje LED z obciążeniem do 125 W
Sonda zbliżeniowa w praktyce
Sonda reaguje na ruch w odległości do 0,05 m, czyli do 5 cm na wprost. Taki zasięg pozwala sterować oświetleniem gestem dłoni wykonywanym blisko punktu detekcji, bez konieczności dotykania elementu sterującego.
Przewód sondy o długości 1500 mm pozwala umieścić punkt detekcji w wygodnym miejscu, a sam moduł sterujący zamontować osobno. Średnica sondy 17 mm i głębokość 12 mm są istotne przy planowaniu otworu montażowego.
Dobór wariantu
Model OR-CR-279 warto wybrać wtedy, gdy potrzebny jest dwubiegunowy włącznik bezdotykowy do instalacji 230 V AC, z osobną sondą na przewodzie i krótkim zasięgiem detekcji do 5 cm. Przy oświetleniu LED należy uwzględnić limit mocy 125 W, mimo że maksymalna moc łączeniowa włącznika wynosi 500 W.
Specyfikacja techniczna
- Producent: ORNO
- Model: OR-CR-279
- Typ produktu: włącznik bezdotykowy
- Rodzaj czujnika: zbliżeniowy
- Maksymalny zasięg na wprost: 0,05 m
- Szybkość wykrywania ruchu: 0,6-1,5 m/s
- Typ połączenia: zacisk śrubowy
- Napięcie znamionowe: 230 V AC
- Rodzaj napięcia: AC
- Częstotliwość zasilania: 50 Hz
- Maksymalna moc łączeniowa: 500 W
- Maksymalna moc przełączana LED: 125 W
- Wyjście przekaźnikowe: tak
- Stopień ochrony: IP20
- Zakres temperatury pracy: od -20°C do +40°C
- Wilgotność: <93%
- Materiał: tworzywo sztuczne
- Gatunek materiału: tworzywo termoplastyczne
- Kolor: biały
- Wymiary modułu: 87 × 35 × 20 mm
- Średnica sondy: 17 mm
- Głębokość sondy: 12 mm
- Kabel podłączeniowy: tak
- Długość kabla przyłączeniowego: 1500 mm
- Waga: 60 g
Uwaga dotycząca bezpieczeństwa
Włącznik jest elementem instalacji elektrycznej 230 V AC. Montaż i podłączenie należy wykonać przy odłączonym zasilaniu oraz zgodnie z instrukcją producenta i zasadami bezpieczeństwa dla instalacji elektrycznych. Należy dobrać obciążenie zgodnie z dopuszczalną mocą włącznika, w szczególności z limitem 125 W dla oświetlenia LED.
Najczęściej zadawane pytania
Włącznik reaguje na ruch dłoni w pobliżu sondy zbliżeniowej. Maksymalny zasięg detekcji wynosi 5 cm na wprost, więc sterowanie odbywa się krótkim ruchem przy punkcie detekcji.
Tak. Dla oświetlenia LED maksymalna moc przełączana wynosi 125 W. Tego limitu nie należy mylić z maksymalną mocą łączeniową 500 W.
Sonda na przewodzie pozwala umieścić punkt detekcji tam, gdzie użytkownik będzie wykonywał gest dłonią, a moduł sterujący zamontować w innym miejscu instalacji. Długość przewodu wynosi 1500 mm.
Włącznik dwubiegunowy steruje dwoma torami zasilania odbiornika, np. L i N, zgodnie ze schematem podłączenia producenta. To odróżnia go od prostych włączników jednobiegunowych, które rozłączają tylko jeden tor.
Sonda ma średnicę 17 mm i głębokość 12 mm. To pozwala zaplanować niewielki punkt detekcji bez dużego elementu widocznego na powierzchni montażowej.
Włącznik bezdotykowy jest praktyczny tam, gdzie światło ma być obsługiwane ruchem dłoni bez naciskania przycisku, np. w zabudowie meblowej, przy stanowisku roboczym albo w miejscach, w których liczy się wygodny dostęp do sterowania.
