Wielokolorowy gadżet LED RGB na CMOS 4060 - zlutowany KIT AVT 753
- Wielokolorowy gadżet LED RGB na CMOS 4060 skokowo przełącza barwy i działa z baterii 9 V lub zasilacza 9–15 V. AVT753 C to zlutowany układ do integracji w obudowie lub dekoracji.
Sterownik wielokolorowej diody LED RGB - zlutowany układ AVT753
Zlutowany efekt świetlny LED RGB do podłączenia zasilania 9–15 V DC, dyfuzora i obudowy.
Zlutowany gadżet świetlny RGB z licznikiem CMOS

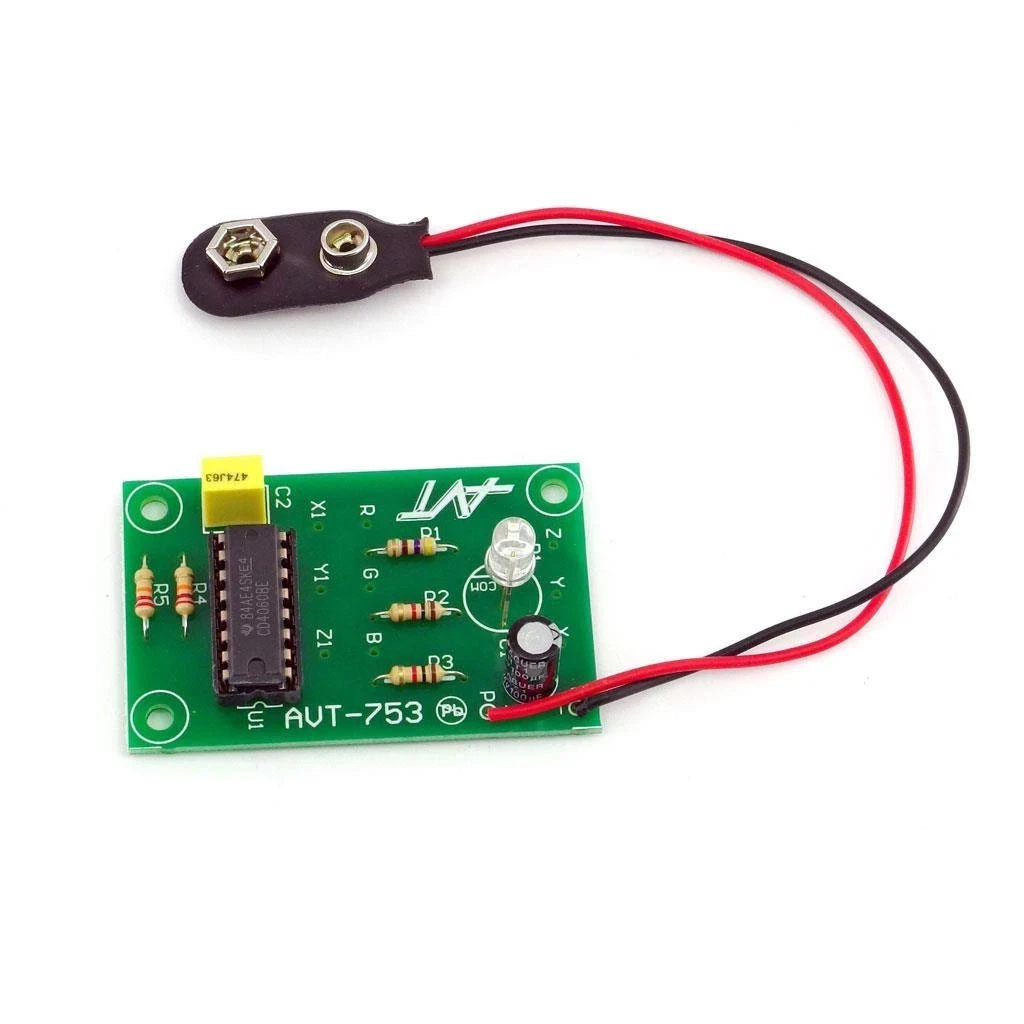

AVT753 C to zlutowany sterownik trójkolorowej diody LED RGB. Układ CMOS 4060 generuje przebieg i przełącza kolejne stany licznika, dzięki czemu struktury LED RGB tworzą skokowo zmieniające się barwy.
Moduł można wykorzystać w małej dekoracji, rekwizycie albo obudowie z rozpraszaczem światła. Wersja C zawiera zlutowany układ przeznaczony do poprawnego podłączenia zasilania, zabezpieczenia i integracji w obudowie lub aplikacji świetlnej.
Karta techniczna
AVT753
Zlutowany sterownik wielokolorowej diody LED RGB z CMOS 4060, skokową zmianą barw, zasilaniem 9–15 V DC i poborem około 15 mA przy 9 V.
| Kod projektu | AVT753 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | wielokolorowy gadżet LED RGB |
| Źródło światła | trójkolorowa dioda LED RGB |
| Kolory świecenia | biały, czerwony, niebieski, żółty, karmazynowy, purpurowy |
| Sposób zmiany barwy | skokowa zmiana koloru |
| Układ sterujący | CMOS 4060 |
| Zasilanie | 9–15 V DC |
| Średni pobór prądu | około 15 mA przy 9 V |
| Wymiary płytki PCB | 54×34 mm |
Wersja
AVT753 C – zlutowany układ. Wersja zawiera zmontowany sterownik wielokolorowej diody LED RGB przeznaczony do poprawnego podłączenia zasilania, zabezpieczenia i integracji w obudowie, lampce, rekwizycie lub aplikacji dekoracyjnej.
Notes
AVT753 C wymaga podłączenia zasilania 9–15 V DC. Do pracy przenośnej wygodna jest bateria 9 V 6F22.
Efekt wizualny zależy od rozproszenia światła. W aplikacji docelowej warto zastosować matowy ekran, mleczną osłonę albo inny dyfuzor z tworzywa sztucznego.
Kolory zmieniają się skokowo, ponieważ struktury diody RGB są sterowane z wyjść licznika CMOS 4060.
Obudowa powinna chronić płytkę przed zwarciem i naprężeniami przewodów, a jednocześnie umożliwiać widoczne rozproszenie światła diody RGB.
Uwaga: AVT753 C nie jest samodzielnym gotowym urządzeniem oświetleniowym. To zlutowany układ do poprawnego zasilenia i zabezpieczenia. Przed montażem w obudowie należy sprawdzić polaryzację zasilania oraz ochronę płytki przed zwarciem.
Najczęściej zadawane pytania
AVT753 C to zlutowany sterownik wielokolorowej diody LED RGB do podłączenia zasilania 9–15 V DC i montażu w obudowie lub dekoracji.
Do prostych dekoracji świetlnych, gadżetów LED RGB, małych lampek, rekwizytów oraz demonstracji działania układu CMOS 4060.
Nie. Wersja C jest zlutowanym układem elektronicznym do poprawnego zasilenia, zabezpieczenia i integracji w docelowej obudowie.
Nie. Zmiana barw odbywa się sprzętowo dzięki generatorowi i licznikowi CMOS 4060.
Układ pracuje z napięciem 9–15 V DC, a przy 9 V pobiera średnio około 15 mA.
