Wielokolorowy gadżet LED RGB na CMOS 4060 - PCB do projektu AVT 753
- Wielokolorowy gadżet LED RGB na CMOS 4060 skokowo zmienia barwy diody i najlepiej działa z dyfuzorem. AVT753 A zawiera płytkę PCB, a elementy elektroniczne należy skompletować osobno.

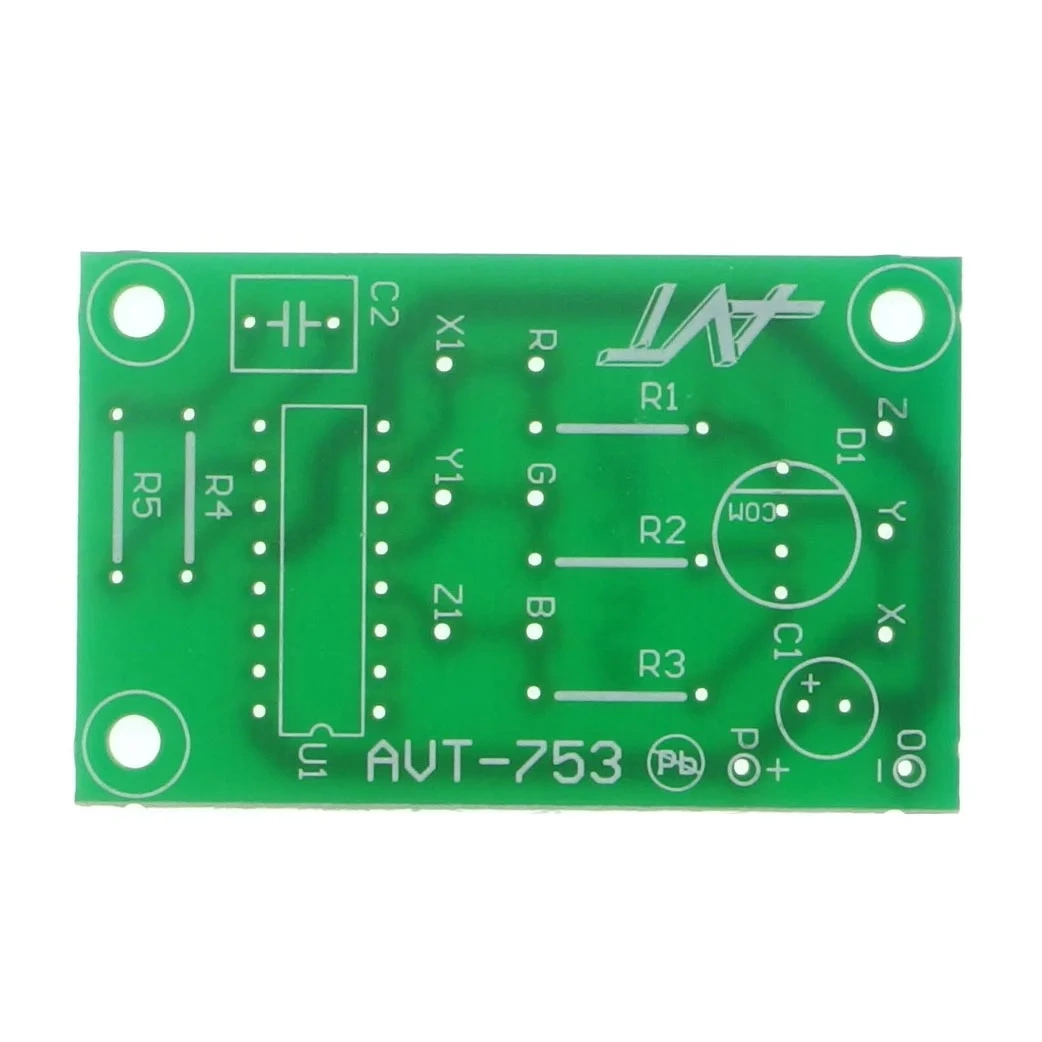

Sterownik wielokolorowej diody LED RGB - płytka PCB do AVT753
Płytka PCB do wykonania prostego efektu świetlnego z trójkolorową diodą LED RGB i licznikiem CMOS 4060.
Skokowa zmiana kolorów z diody RGB
AVT753 to prosty gadżet świetlny z trójkolorową diodą LED RGB. Układ CMOS 4060 pracuje jako generator i licznik, a jego wyjścia sterują strukturami czerwonego, zielonego i niebieskiego światła.
Podczas pracy kolory zmieniają się skokowo, a efekt najciekawiej wygląda po zastosowaniu dyfuzora, matowego ekranu albo mlecznej osłony z tworzywa sztucznego. Wersja A obejmuje samą płytkę PCB; elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Karta techniczna
AVT753
Sterownik wielokolorowej diody LED RGB z układem CMOS 4060, skokową zmianą barw i zasilaniem 9–15 V DC.
| Kod projektu | AVT753 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | wielokolorowy gadżet LED RGB |
| Źródło światła | trójkolorowa dioda LED RGB |
| Kolory świecenia | biały, czerwony, niebieski, żółty, karmazynowy, purpurowy |
| Sposób zmiany barwy | skokowa zmiana koloru |
| Układ sterujący | CMOS 4060 |
| Zasilanie | 9–15 V DC |
| Średni pobór prądu | około 15 mA przy 9 V |
| Wymiary płytki PCB | 54×34 mm |
Wersja
AVT753 A – płytka PCB. Elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Wykaz elementów
- R1: 470 Ω
- R2, R3: 1 kΩ
- R4, R5: 22 kΩ
- C1: 100 µF
- C2: 470 nF
- D1: trójkolorowa dioda LED RGB
- U1: 4060
- Złączka do baterii 9 V
Notes
Efekt najciekawiej wygląda z elementem rozpraszającym światło. Zamiast patrzeć bezpośrednio na przezroczystą diodę LED, warto zastosować matowy ekran albo mleczną osłonę z tworzywa sztucznego.
Trójkolorowa dioda LED ma cztery wyprowadzenia. Najdłuższa końcówka to elektroda wspólna COM i powinna trafić w otwór płytki oznaczony dodatkowym okręgiem.
Szybkość zmian kolorów zależy od częstotliwości pracy licznika, wyznaczanej przez R5 i C2.
Podczas montażu należy zachować polaryzację C1, diody RGB, zasilania oraz prawidłowe ułożenie układu 4060 w podstawce.
Uwaga: AVT753 jest prostym układem edukacyjnym i dekoracyjnym. Nieprawidłowa polaryzacja zasilania, kondensatora elektrolitycznego lub diody LED RGB może spowodować brak efektu świetlnego albo uszkodzenie elementów.
Najczęściej zadawane pytania
AVT753 A zawiera wyłącznie płytkę PCB. Elementy elektroniczne z wykazu należy skompletować osobno.
Do prostych dekoracji świetlnych, gadżetów LED RGB, demonstracji działania licznika CMOS 4060 i eksperymentów z diodą RGB.
Nie. Kolory zmieniają się sprzętowo dzięki generatorowi i licznikowi w układzie CMOS 4060.
Najlepiej zastosować element rozpraszający światło, na przykład matowy ekran albo mleczną osłonę z tworzywa sztucznego.
Układ pracuje z napięciem 9–15 V DC, a przy zasilaniu 9 V pobiera średnio około 15 mA.
