Wielokolorowy gadżet LED RGB na CMOS 4060 - KIT AVT 753
- Wielokolorowy gadżet LED RGB na CMOS 4060 skokowo zmienia barwy diody i działa z baterii 9 V lub zasilacza 9–15 V. AVT753 B to KIT DIY z płytką PCB i elementami do lutowania.
Sterownik wielokolorowej diody LED RGB - KIT DIY AVT753
Zestaw elementów do wykonania prostego gadżetu świetlnego RGB z licznikiem CMOS 4060 i diodą LED RGB.
KIT efektu świetlnego RGB dla początkujących

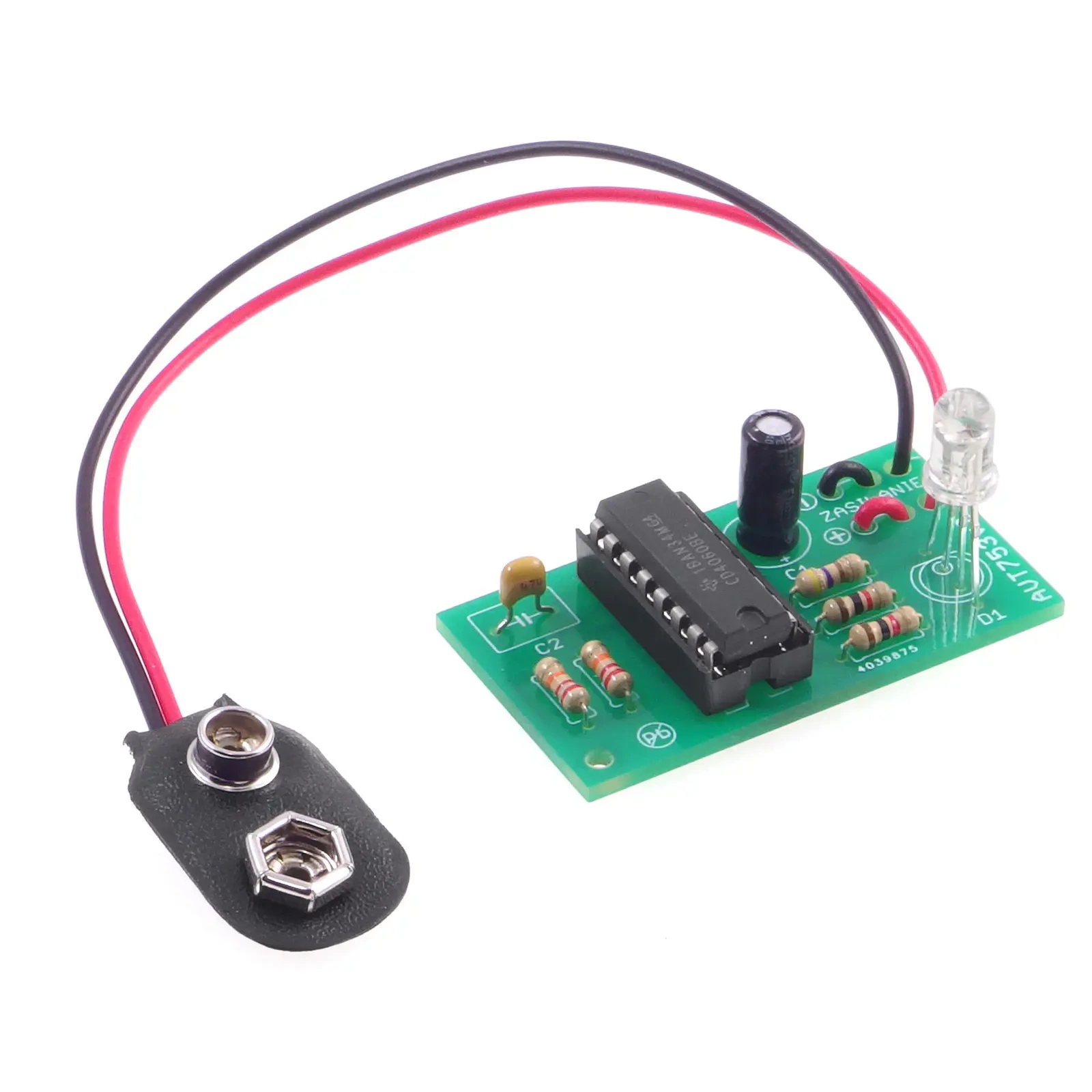

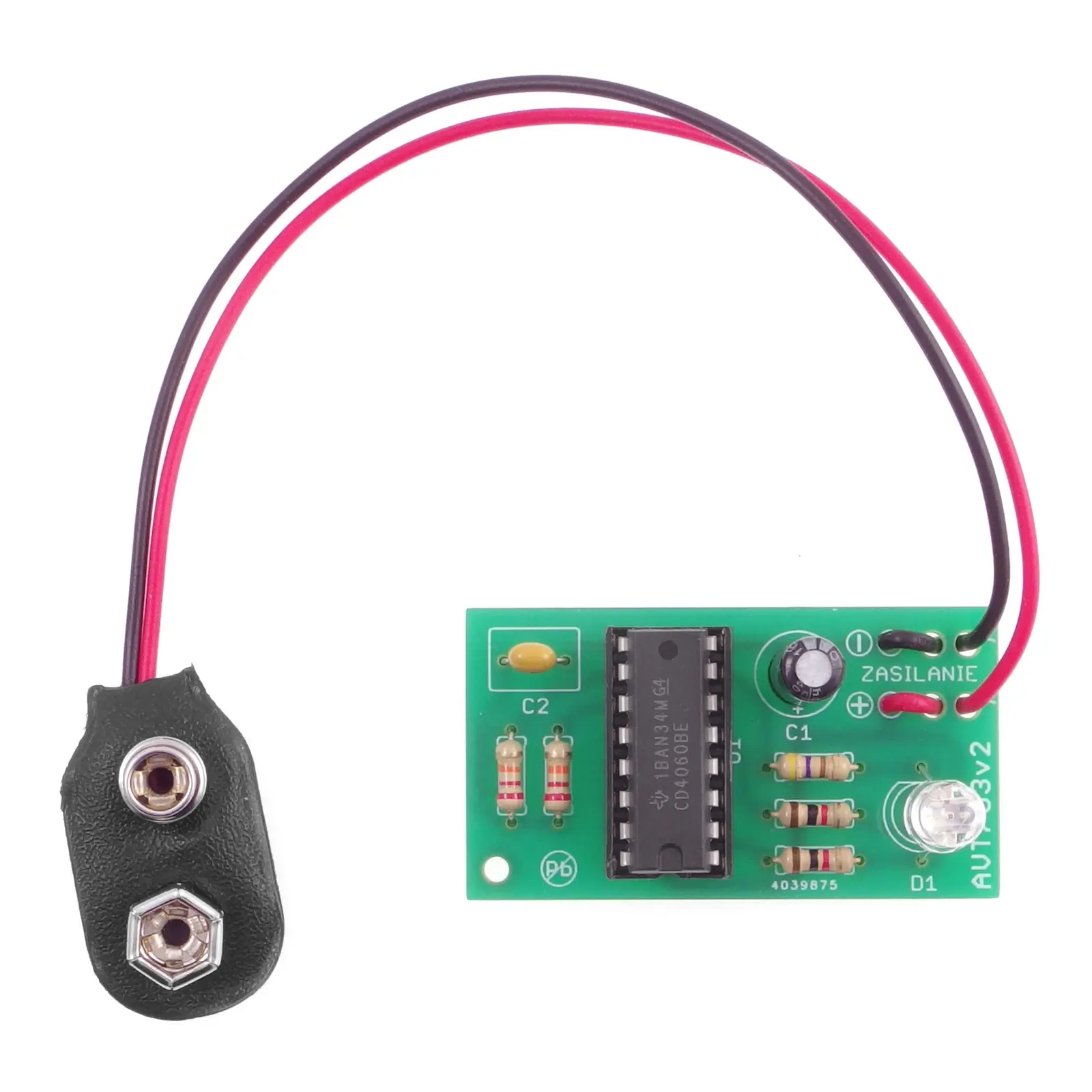

AVT753 pozwala zbudować prosty gadżet świetlny z diodą LED RGB o dużej jasności. Układ CMOS 4060 generuje impulsy i zlicza je, a zmieniające się stany wyjść powodują skokową zmianę kolorów.
Efekt dobrze sprawdza się w małej dekoracji, rekwizycie, lampce pokazowej albo ćwiczeniu z układami CMOS. Wersja B obejmuje płytkę PCB oraz podzespoły przewidziane do zlutowania sterownika wielokolorowej diody LED RGB.
Karta techniczna
AVT753
KIT sterownika diody LED RGB z CMOS 4060, skokową zmianą barw, złączką baterii 9 V i elementami do wykonania prostego efektu świetlnego.
| Kod projektu | AVT753 |
|---|---|
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Typ układu | wielokolorowy gadżet LED RGB |
| Źródło światła | trójkolorowa dioda LED RGB |
| Kolory świecenia | biały, czerwony, niebieski, żółty, karmazynowy, purpurowy |
| Sposób zmiany barwy | skokowa zmiana koloru |
| Układ sterujący | CMOS 4060 |
| Zasilanie | 9–15 V DC |
| Średni pobór prądu | około 15 mA przy 9 V |
| Wymiary płytki PCB | 54×34 mm |
Wersja
AVT753 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania sterownika wielokolorowej diody LED RGB.
Notes
Układ zmontowany ze sprawnych elementów powinien pracować od razu po podłączeniu zasilania.

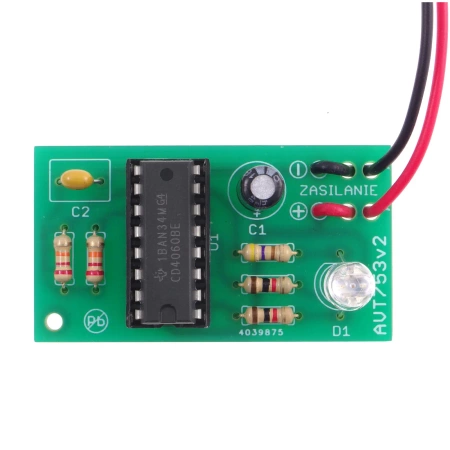

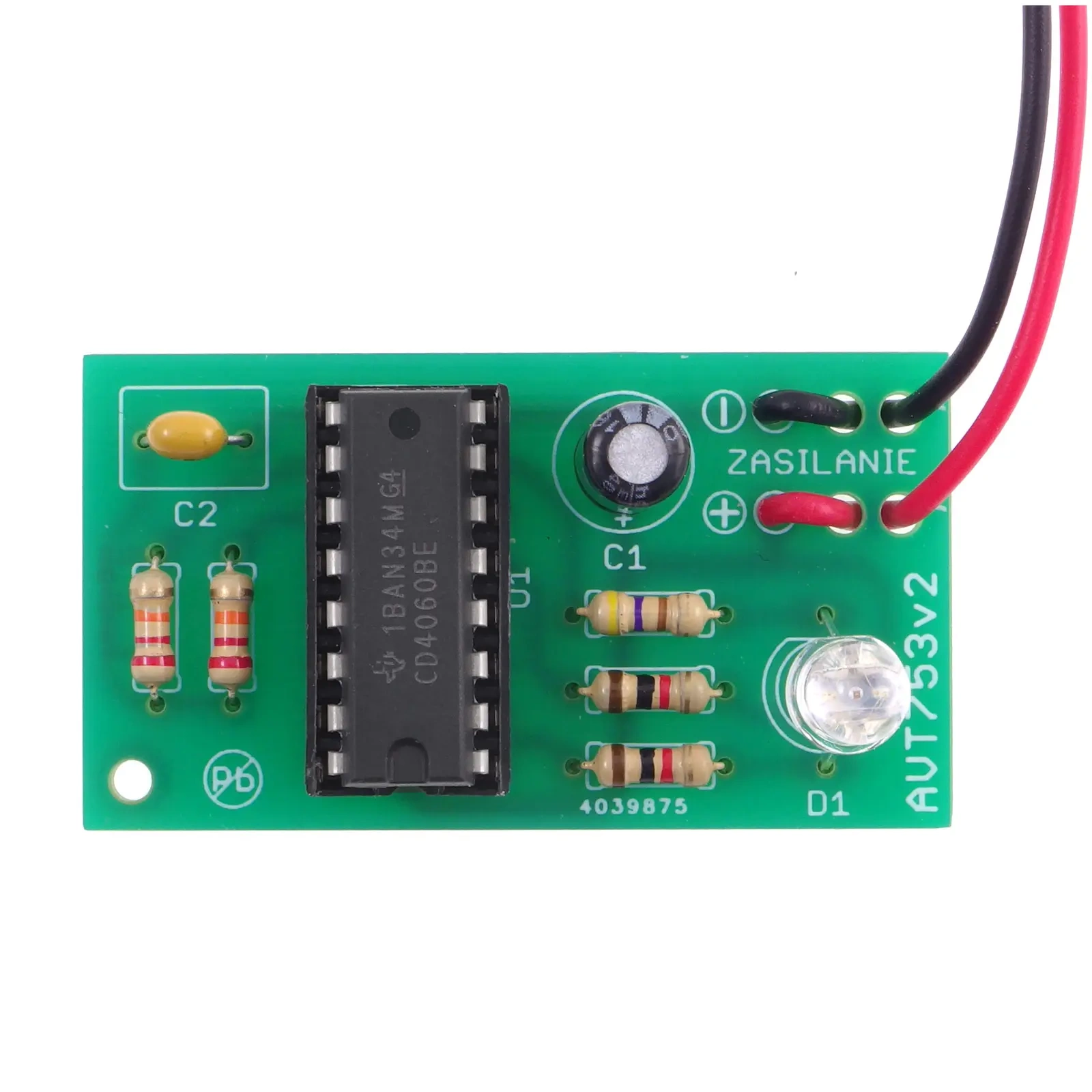

Montaż warto wykonać od elementów najmniejszych do największych. Diodę LED RGB należy wlutować tak, aby najdłuższe wyprowadzenie COM trafiło w otwór oznaczony dodatkowym okręgiem.
Efekt świetlny najlepiej obserwować przez dyfuzor albo na matowym ekranie, ponieważ rozproszenie światła poprawia mieszanie barw.

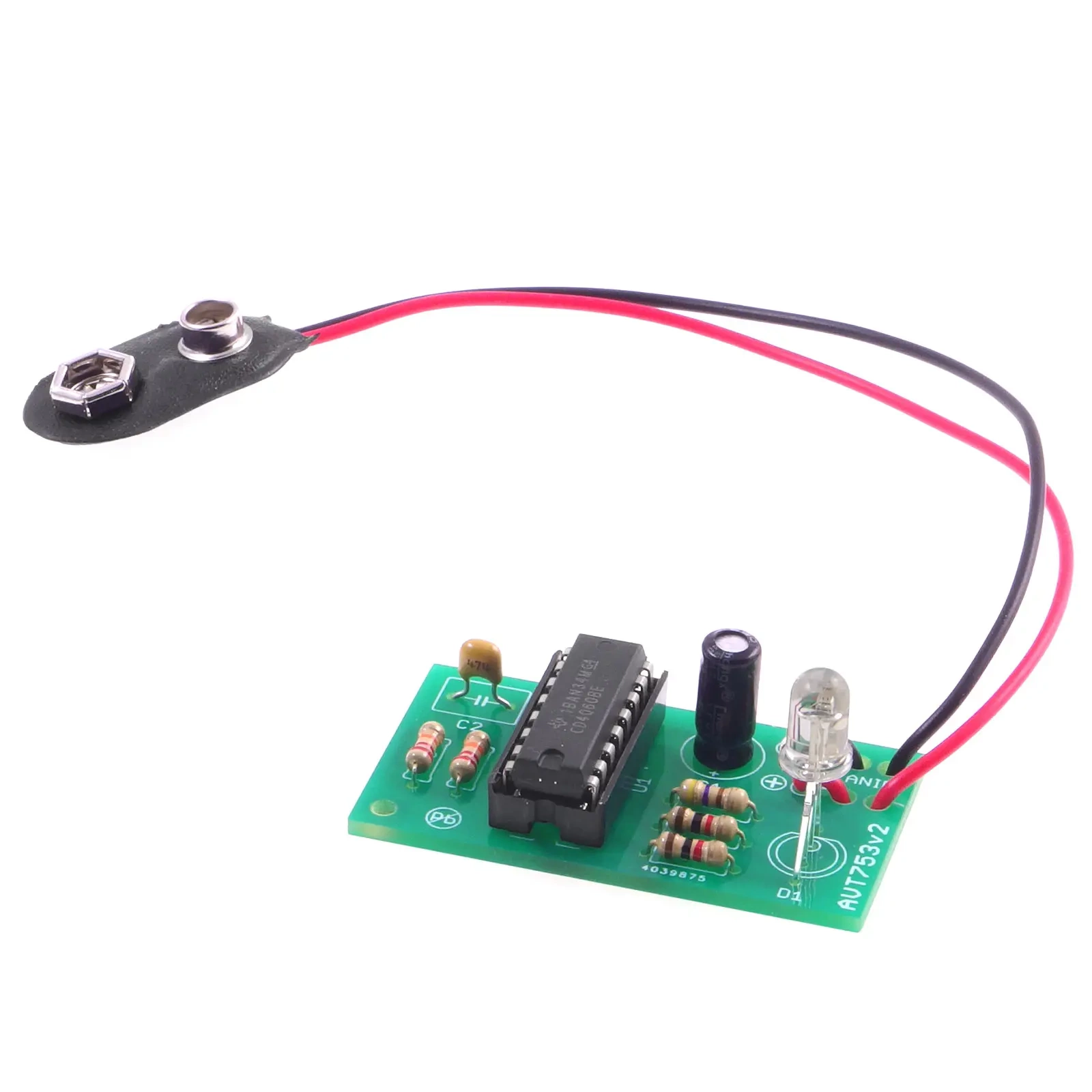

Złączka do baterii 9 V ma przewód czerwony dla plusa i czarny dla minusa. Przed uruchomieniem należy sprawdzić polaryzację zasilania.
Uwaga: AVT753 B jest zestawem do samodzielnego montażu. Nieprawidłowe wlutowanie diody RGB, kondensatora elektrolitycznego, układu 4060 albo złączki baterii może spowodować brak działania lub uszkodzenie elementów.
Najczęściej zadawane pytania
AVT753 B to KIT DIY z płytką PCB i elementami do lutowania sterownika wielokolorowej diody LED RGB.
Do prostych dekoracji świetlnych, gadżetów RGB, rekwizytów, demonstracji układu CMOS 4060 i eksperymentów z diodą LED RGB.
Nie. To układ sprzętowy z generatorem i licznikiem CMOS 4060, bez mikrokontrolera.
Dyfuzor rozprasza światło diody RGB i sprawia, że zmiana barw wygląda pełniej oraz bardziej dekoracyjnie.
Układ pracuje z napięciem 9–15 V DC. Przy 9 V pobiera średnio około 15 mA.
