Węzeł pomiarowy temperatury RFM12B - PCB i mikroprocesor do projektu AVT 5635
- Bezprzewodowy, energooszczędny węzeł pomiarowy temperatury z TC1047A, RFM12B i zasilaniem z baterii CR2032. Wersja A+ zawiera PCB oraz zaprogramowany mikrokontroler.

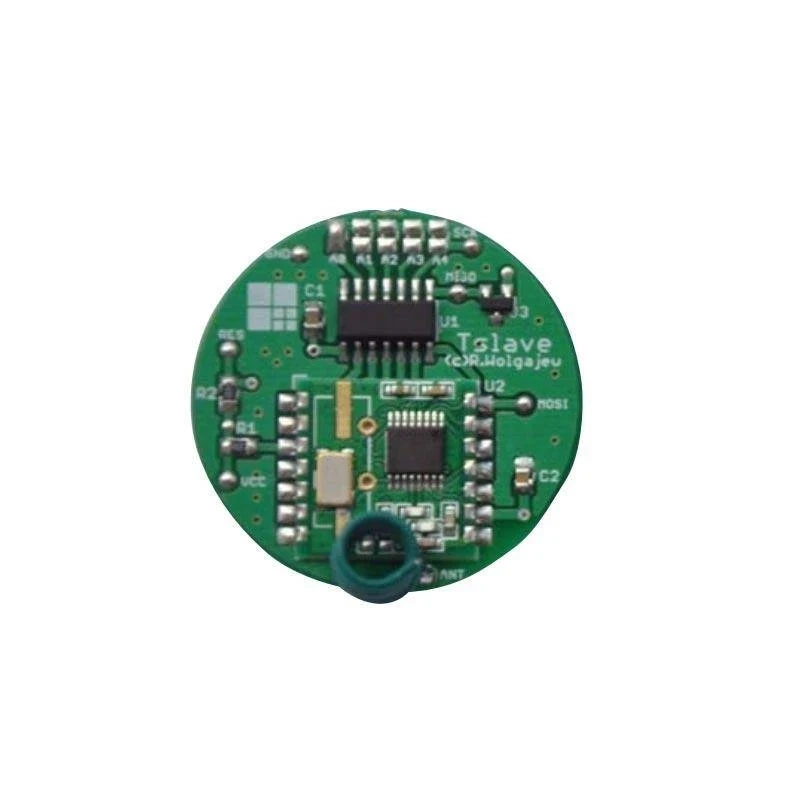

Węzeł pomiarowy temperatury RFM12B – bezprzewodowy moduł AVT5635/1

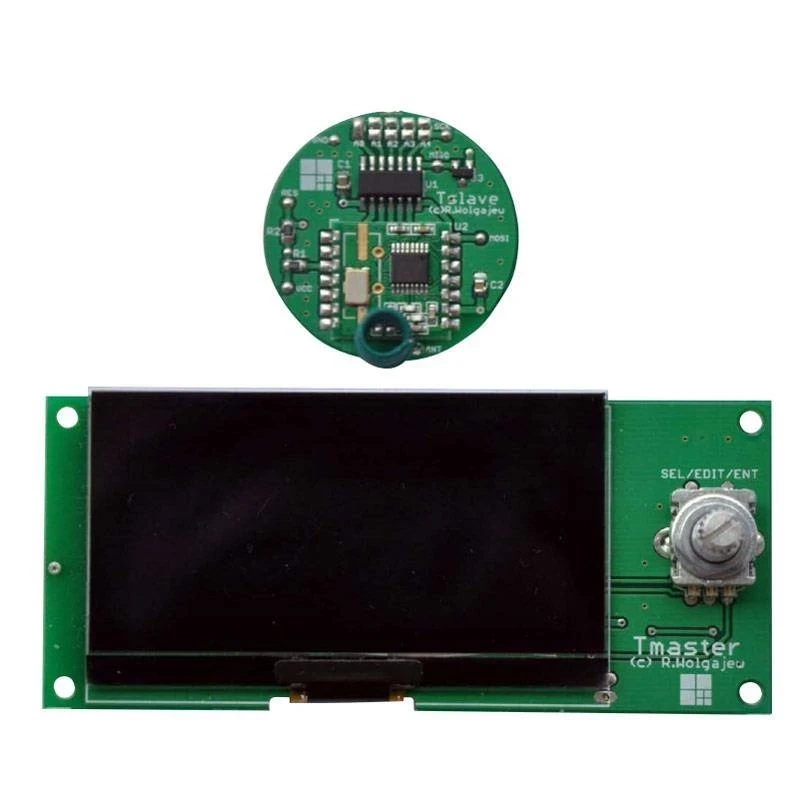

Miniaturowy węzeł mierzy temperaturę i bezprzewodowo przesyła wynik do modułu nadrzędnego systemu AVT5635.
Bezprzewodowy węzeł do wielopunktowego pomiaru temperatury
AVT5635/1 to węzeł pomiarowy przeznaczony do pracy w bezprzewodowym systemie pomiaru temperatury AVT5635. Moduł mierzy temperaturę lokalnym czujnikiem TC1047A, kontroluje napięcie baterii i przesyła dane radiowo do modułu nadrzędnego.
Węzeł zaprojektowano z myślą o małym poborze energii. Mikrokontroler pracuje cyklicznie: przez większość czasu pozostaje w uśpieniu, a co kilka sekund wybudza się, wykonuje pomiary i wysyła pakiet danych. Dzięki polom adresowym A0…A4 każdy węzeł może otrzymać własny adres sprzętowy.
Karta techniczna
AVT5635/1
Węzeł pomiarowy bezprzewodowego systemu AVT5635 z mikrokontrolerem ATtiny24, czujnikiem temperatury TC1047A, modułem radiowym RFM12B, zasilaniem z baterii CR2032 i adresowaniem sprzętowym A0…A4.
| Wersja | A+ – płytka PCB + zaprogramowany mikrokontroler |
| Typ projektu | węzeł pomiarowy bezprzewodowego systemu pomiaru temperatury |
| Oznaczenie systemu | AVT5635 |
| Rola modułu | bezprzewodowy nadajnik pomiarowy współpracujący z modułem nadrzędnym |
| Mierzone parametry | temperatura oraz napięcie baterii zasilającej |
| Czujnik temperatury | TC1047A, SOT23 |
| Sposób pomiaru temperatury | pomiar napięcia z czujnika TC1047A przetwornikiem ADC mikrokontrolera |
| Pomiar napięcia baterii | pomiar wewnętrznego napięcia odniesienia 1,1 V względem zasilania VCC |
| Dane przesyłane przez węzeł | adres sprzętowy, wartość temperatury i wartość napięcia zasilania |
| Tor radiowy | moduł RFM12B |
| Pasmo pracy | 868/869 MHz, zależnie od zastosowanego modułu i konfiguracji programu |
| Interfejs z modułem radiowym | programowa obsługa SPI oraz przerwanie Pin Change |
| Antenna | odcinek przewodu około 164 mm |
| Adresowanie węzła | pola lutownicze A0…A4 |
| Liczba możliwych adresów | do 32 adresów sprzętowych |
| Tryb oszczędzania energii | Power-down z cyklicznym wybudzaniem przez Watchdog |
| Okres wybudzania | około 8 sekund |
| Oszczędzanie energii | wyłączenie nieużywanych peryferiów mikrokontrolera, w tym TIMER1, TIMER0 i USI |
| Mikrokontroler | ATtiny24, zaprogramowany w wersji A+ |
| Zasilanie | bateria CR2032 |
| Koszyczek baterii | CONNFLY DS1092-11-N8S lub zgodny |
| Montaż | elementy SMD 0805, SOIC14, SOT23 i moduł RFM12B SMD; koszyczek baterii po stronie BOTTOM |
| Wymiary płytki PCB | średnica 35 mm |

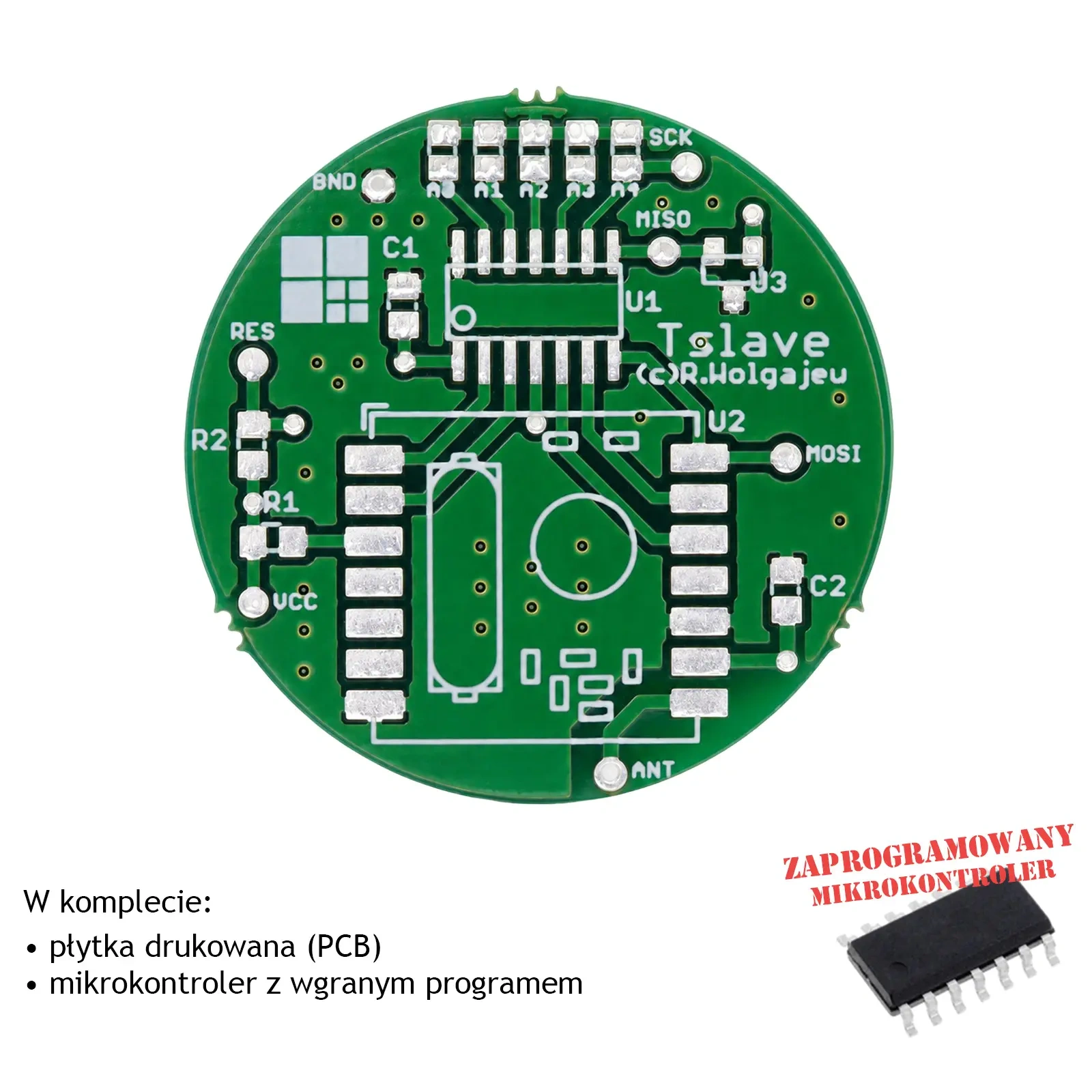

Wersja A+ – płytka PCB i zaprogramowany mikrokontroler
AVT5635/1 A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler ATtiny24 przygotowany do pracy w tym projekcie. Pozostałe elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1, R2: 47 kΩ, SMD 0805
- C1, C2: 100 nF, SMD 0805
- U1: ATtiny24, SOIC14, zaprogramowany
- U2: RFM12B 868 MHz, SMD
- U3: TC1047A, SOT23
- BATT: koszyczek baterii CR2032 typu CONNFLY DS1092-11-N8S lub zgodny
- Odcinek przewodu na antenę, około 164 mm
Notes
Wersja A+ zawiera mikrokontroler z wgranym programem, dlatego nie trzeba samodzielnie programować ATtiny24 do podstawowego uruchomienia węzła pomiarowego.
Przed włożeniem baterii trzeba nadać węzłowi unikalny adres sprzętowy za pomocą pól lutowniczych A0…A4. Po uruchomieniu nowy węzeł może pojawić się w module nadrzędnym z domyślną nazwą, którą można później zmienić.
Antenę należy wykonać z odcinka przewodu o długości około 164 mm i przylutować do punktu ANT. Montaż koszyczka CR2032 jest wykonywany po stronie BOTTOM płytki.
Uwaga: Węzeł jest urządzeniem zasilanym baterią CR2032 i pracuje z elementami SMD. Przed pierwszym uruchomieniem trzeba sprawdzić poprawną polaryzację koszyczka baterii, luty modułu RFM12B oraz brak zwarć w okolicy mikrokontrolera i czujnika TC1047A.
Najczęściej zadawane pytania
Wersja A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler ATtiny24. Pozostałe elementy trzeba skompletować osobno.
To węzeł pomiarowy bezprzewodowego systemu AVT5635. Mierzy temperaturę, kontroluje napięcie baterii i przesyła dane radiowo do modułu nadrzędnego.
Nie jako pełny termometr z wyświetlaczem. Jest to węzeł nadający dane pomiarowe i do prezentacji wyników wymaga modułu nadrzędnego systemu AVT5635.
Węzeł wykorzystuje analogowy czujnik temperatury TC1047A w obudowie SOT23.
Adres sprzętowy ustawia się na polach lutowniczych A0…A4. Każdy węzeł w systemie powinien mieć inny adres.
Węzeł jest zasilany z baterii CR2032 umieszczonej w koszyczku na płytce.
Tak. Antenę wykonuje się z odcinka przewodu o długości około 164 mm i lutuje do punktu ANT.
Nie. To wersja A+, czyli płytka PCB i zaprogramowany mikrokontroler. Moduł RFM12B, czujnik TC1047A, koszyczek baterii CR2032, rezystory, kondensatory, antena i pozostałe elementy trzeba dobrać osobno według wykazu.
