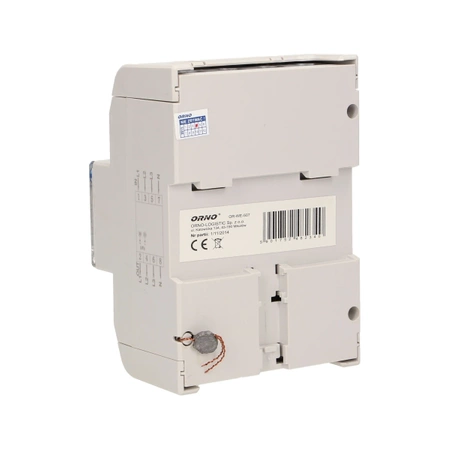

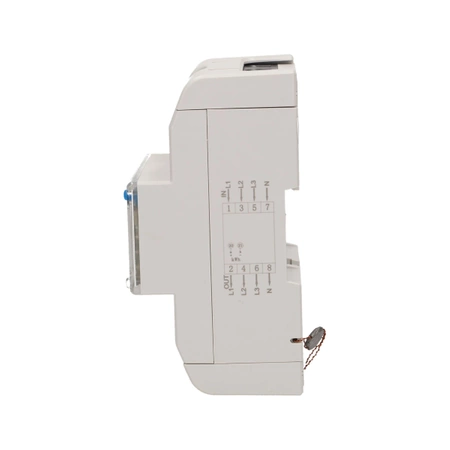

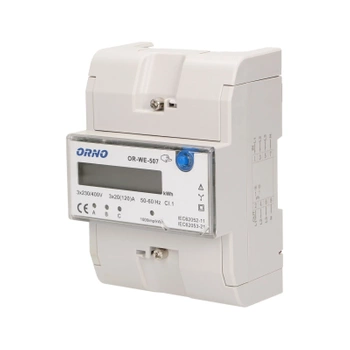

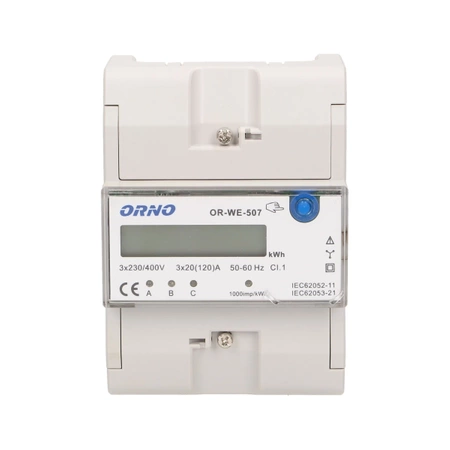

Watomierz, Licznik energii 3-fazowy 3x20(120)A, na szynę DIN, ORNO WE507

Urządzenie do dokonywania wskazań w jednostkach metrycznych (kWh), służy do bezspośredniego pomiaru mocy czynnej w układzie trójfazowym. Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia w każdej fazie wskazuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej w danej fazie. Pobór energii w fazie sygnalizowany jest miganiem odpowiedniej diody. Suma impulsów z trzech faz przeliczana jest na energię pobraną w całym układzie trójfazowym, a jej wartość wskazywana jest przez wyświetlacz LCD (liczba cyfr 6+1). Zasilanie: 3 × 230V~, 50Hz, prąd bazowy: 20A, max. prąd: 120A, częstotliwość impulsów: 1000imp/kWh, dodatkowy przycisk: kasowanie szczytowego poboru mocy obciążenia układu pomiarowego w okresie ostatnich 30min. od włączenia obciążenia, dokładność pomiaru: klasa1, montaż na szynie 35 mm.

• Podświetlenie: Tak
• Typ: trójfazowy
• Prąd bazowy (lb): 20 A
• Stopień ochrony (IP): 20
• Prąd maksymalny (lmax): 120 A
• Częstotliwość impulsów: 1000 imp/kWh
• Klasa dokładności pomiaru: 1
• Wymiary - głębokość: 128 mm
• Wymiary - szerokość: 90 mm
• Ilość modułów: 5
• Wymiary - wysokość: 67 mm
• Zgodność z MID (2014/32/EU): Nie
• Wyświetlacz: 6+1
