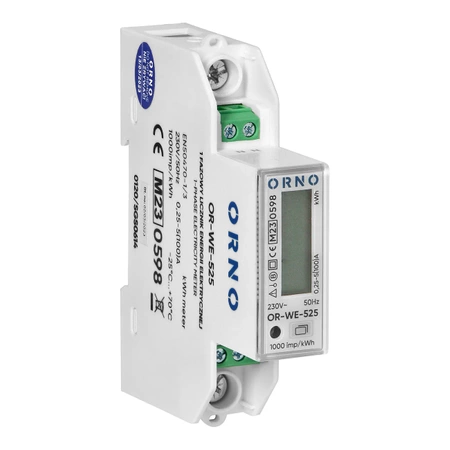

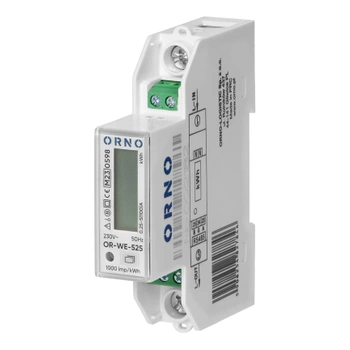

Licznik przeznaczony jest do dokonywania wskazań w jednostkach metrycznych (kWh), służy do bezpośredniego pomiaru mocy czynnej w układzie jednofazowym i rejestracji pobranej energii elektrycznej z możliwością zdalnego odczytu rejestrów grupy wskaźników, poprzez przewodową sieć standardu RS485. Protokół: typ Modbus-RTU. Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej. Pobór energii w fazie sygnalizowany jest miganiem diody LED. Liczba impulsów jest przeliczana na energię pobraną, a jej wartość wskazywana jest przez wyświetlacz LCD (5+2).
Pomiar energii jest wykonywany zgodnie z normami EN50470-1:2006, EN50470-3:2006 Dyrektywy MID 2014/32/EU.
Parametry techniczne:
- Podświetlenie: Tak
- Typ: jednofazowy
- Prąd bazowy (lb): 5 A
- Stopień ochrony (IP): 51
- Prąd maksymalny (lmax): 100 A
- Prąd minimalny (lmin): 0.25 A
- Częstotliwość impulsów: 1000 imp/kWh
- Klasa dokładności pomiaru: B
- Wyjście impulsowe: Nie
- Wielotaryfowość: Nie
- Ilość modułów: 1 (obudowa o szerokości jednego modułu)

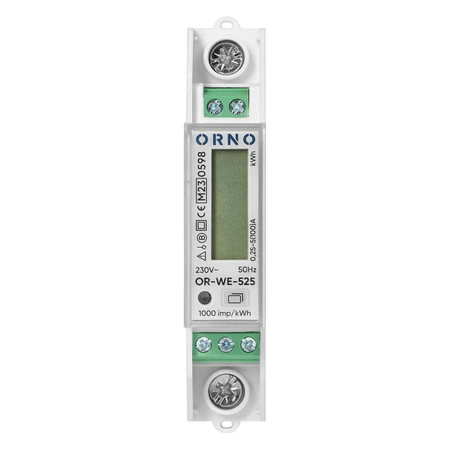

- Wyświetlacz - ilość cyfr: 5 + 2
- Wymiary - głębokość: 72 mm
- Wymiary - szerokość: 18 mm
- Wymiary - wysokość: 95 mm
- Zgodność z MID (2014/32/EU): Tak
- Protokół komunikacyjny: Modbus

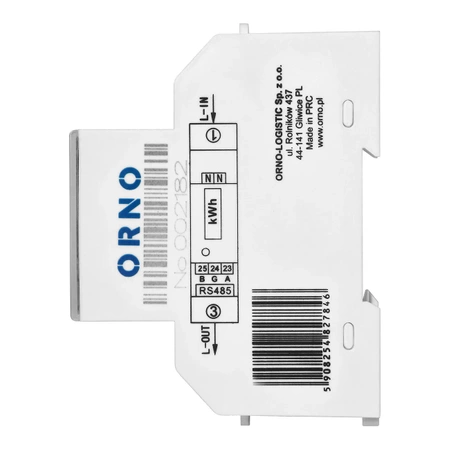

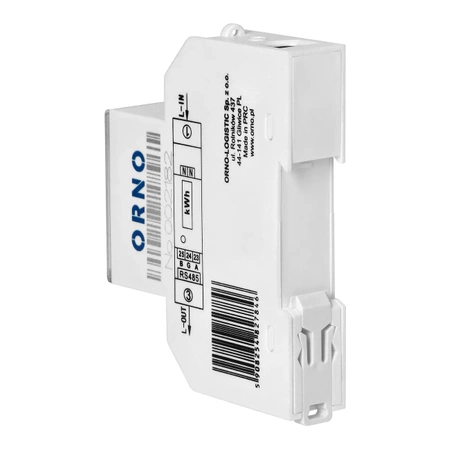

- Porty: RS485
- Wbudowana bateria litowa do zegara rzeczywistego, którego dokładność wynosi 0,5 sek/dzień
- Montaż na szynę DIN TH-35mm
