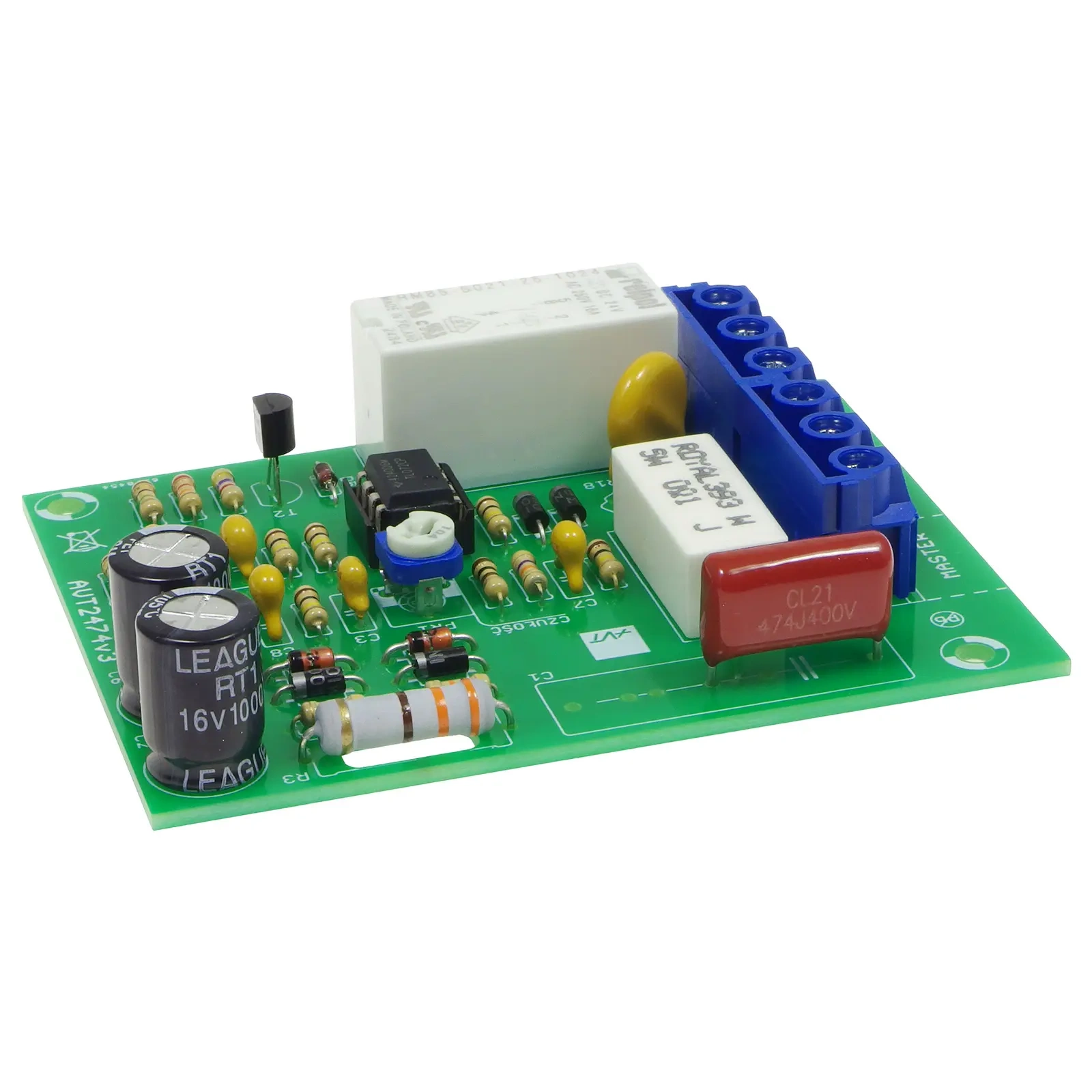

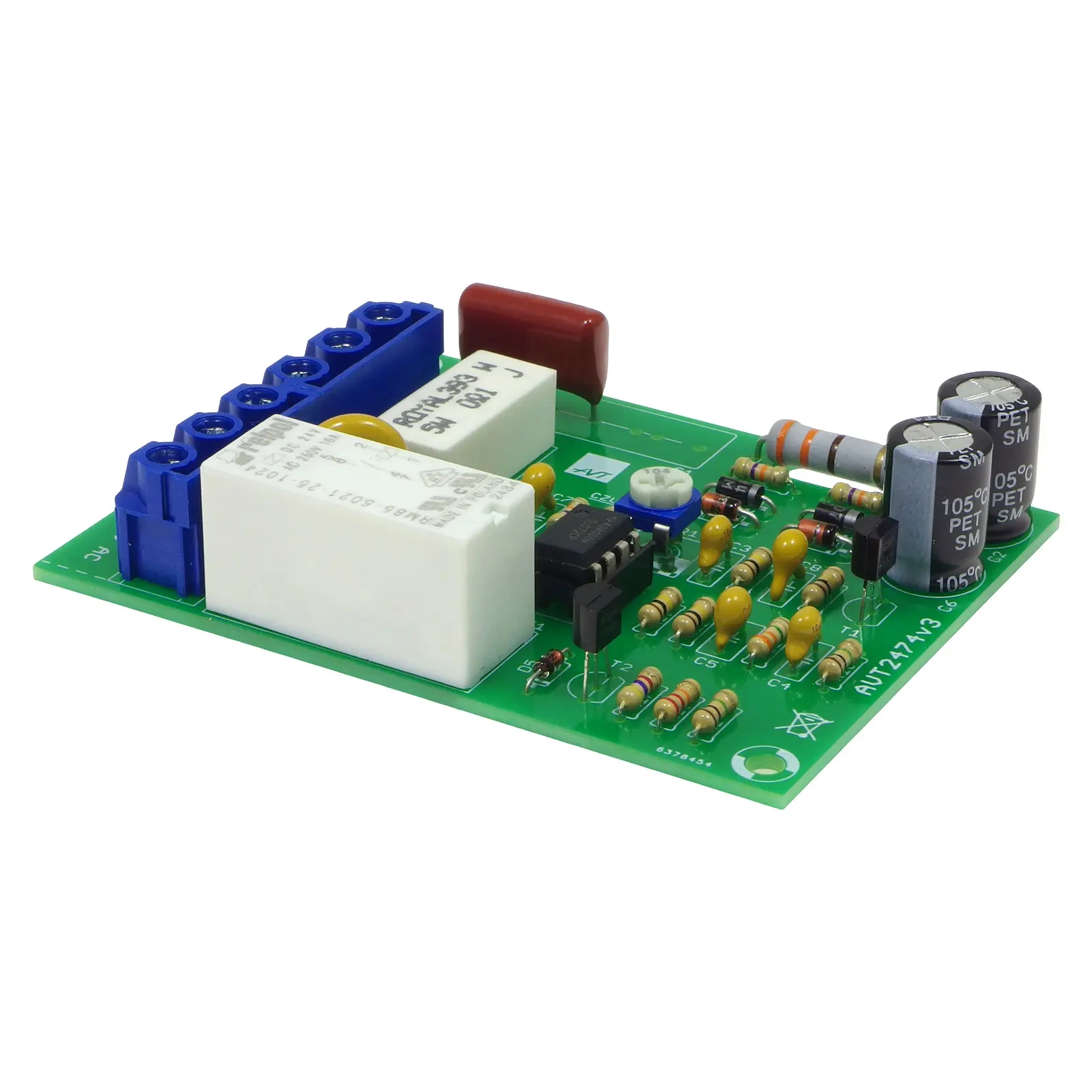

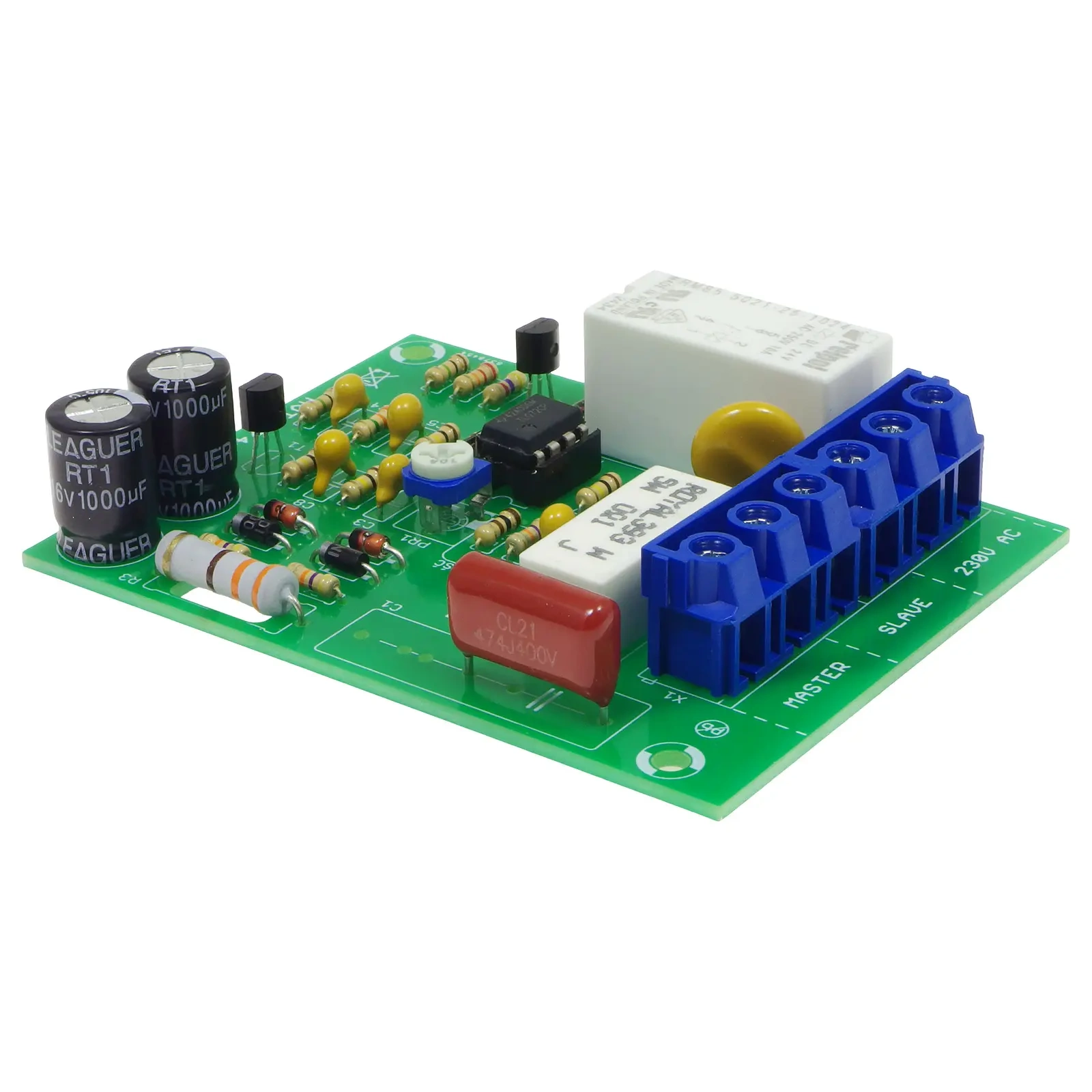

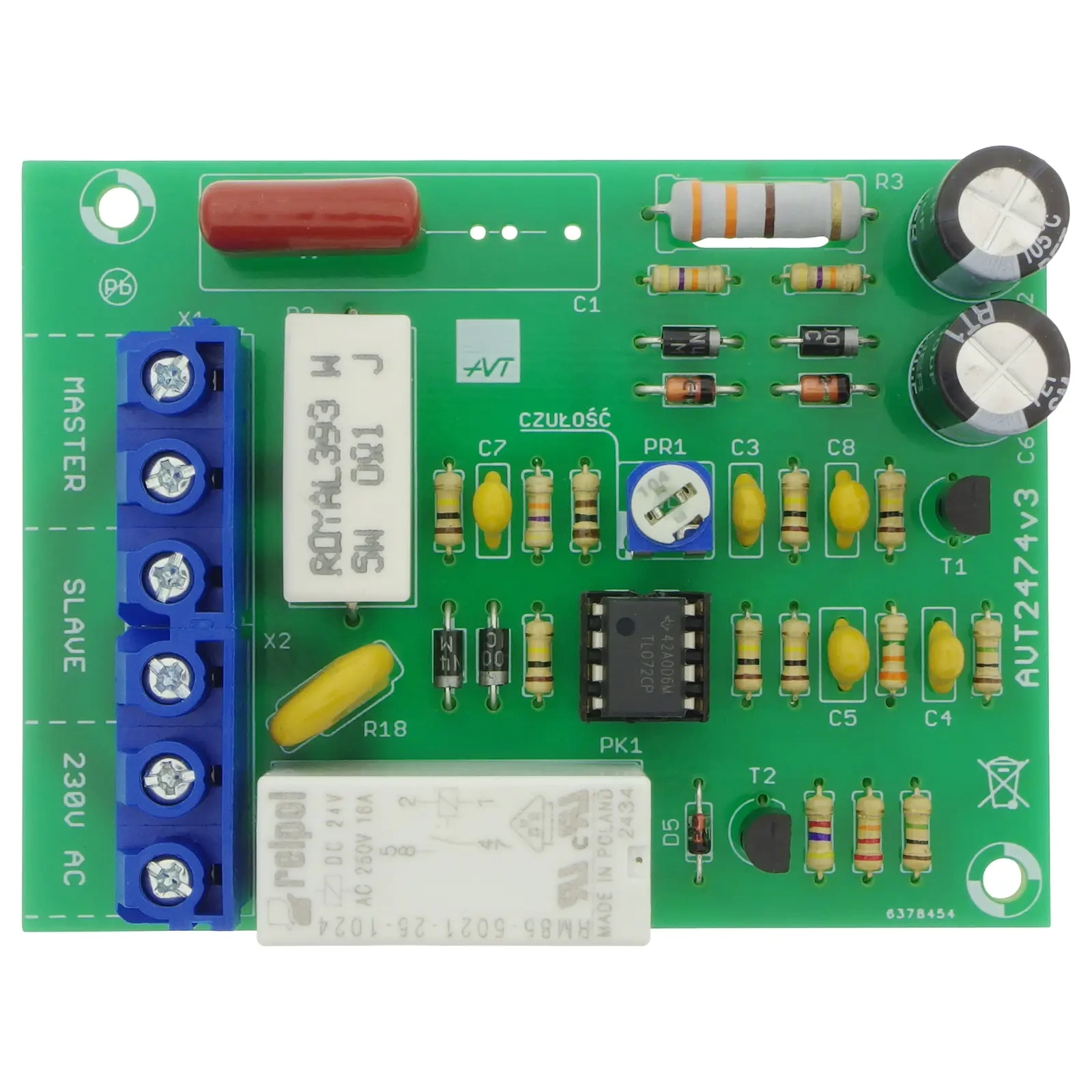

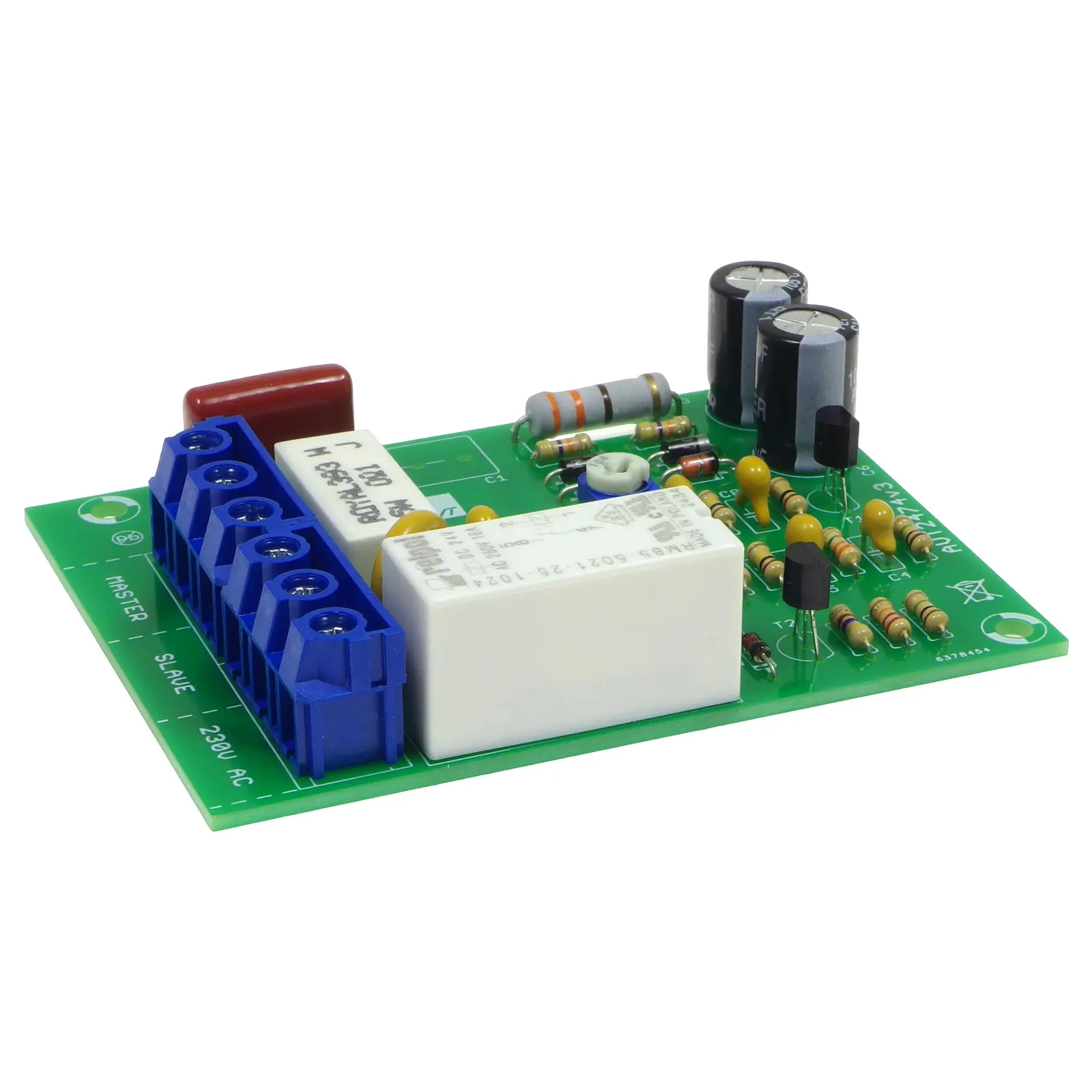

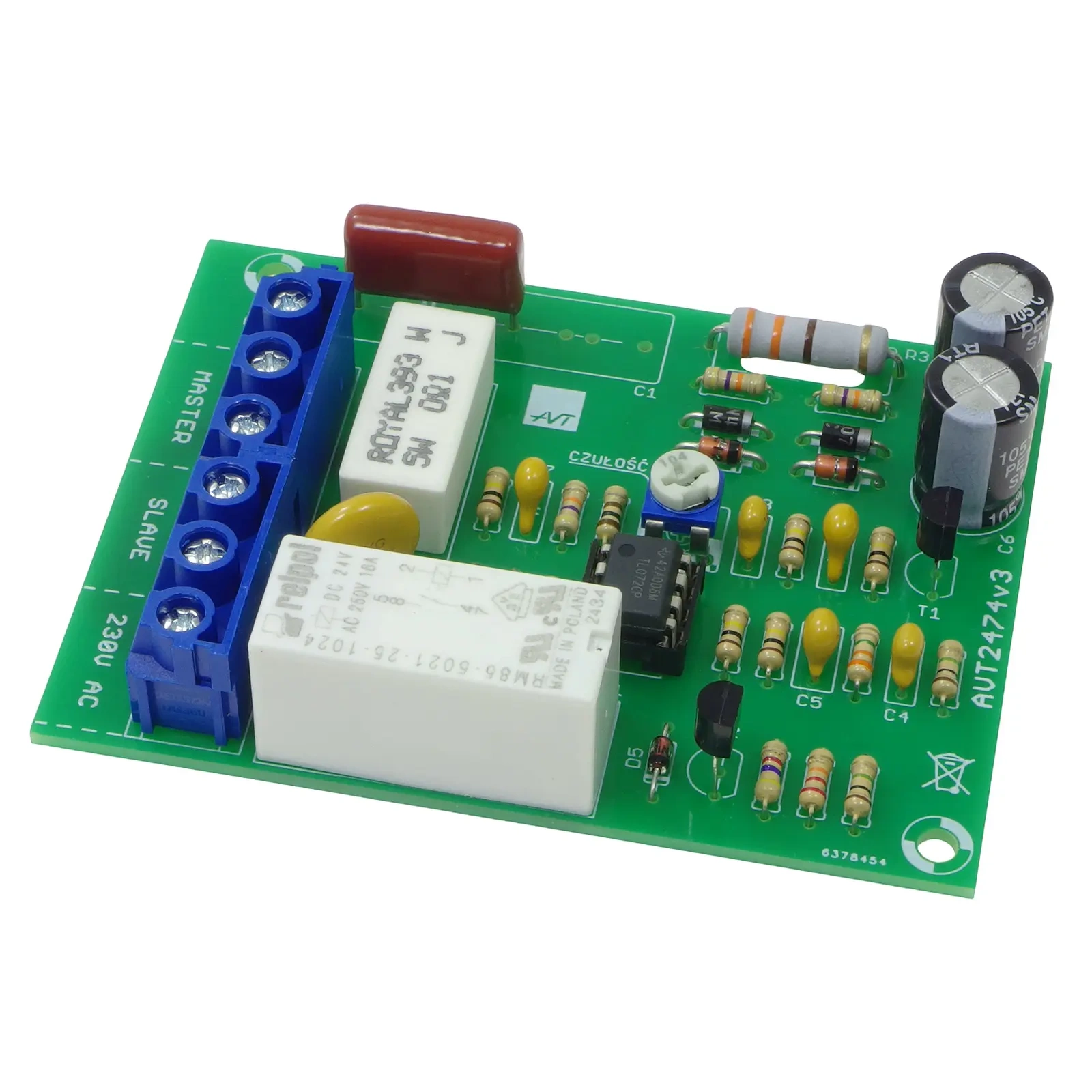

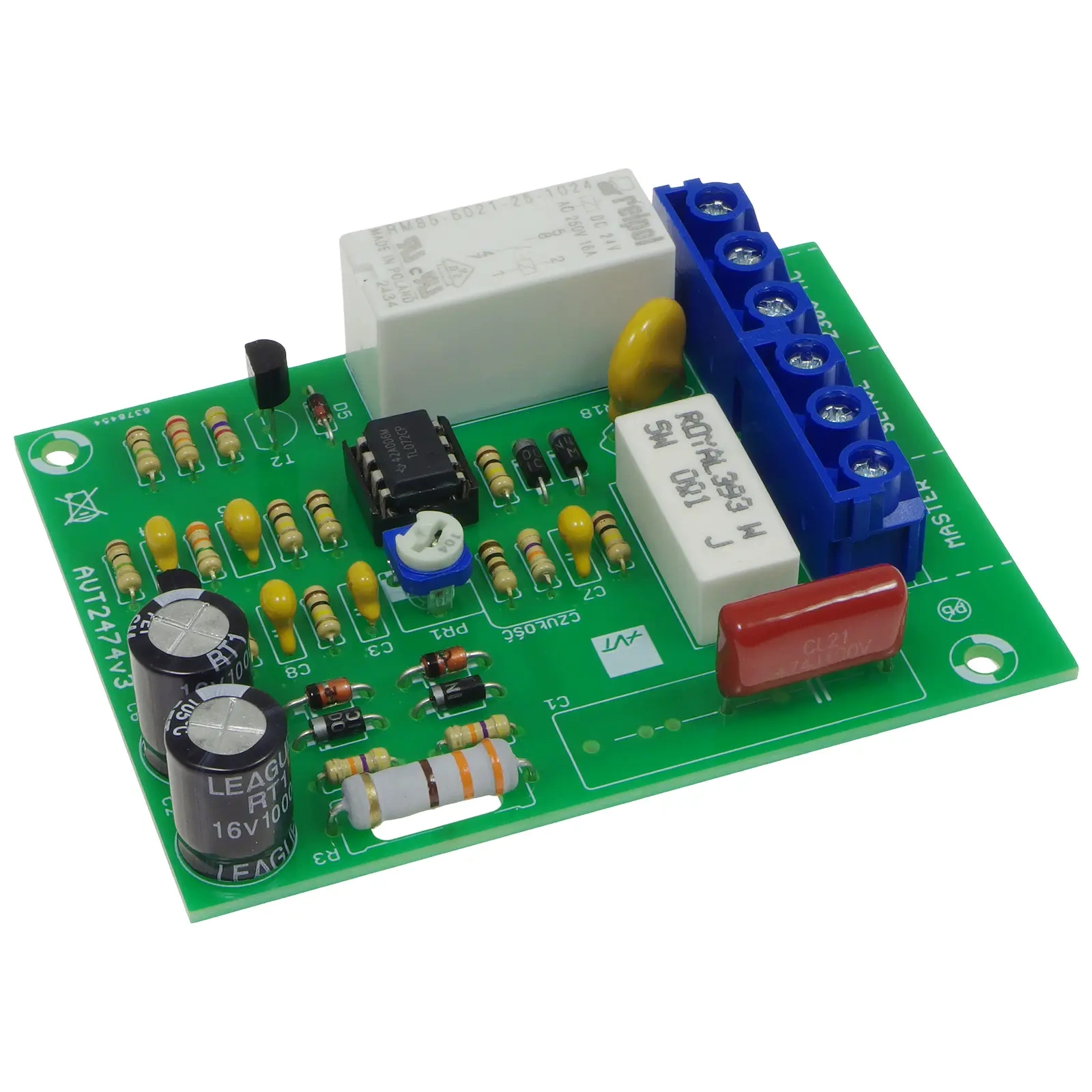

Uniwersalny wyłącznik pomocniczy - zlutowany KIT AVT 2474

Do pobrania:

Dokumentacja

Zmontuj własną listwę zasilającą 230V z funkcją Master - Slave

Układ pełni bardzo pożyteczne funkcje i rozwiązuje problem, przed którym staje wielu użytkowników sprzętu elektrycznego i elektronicznego. Jednym z nich jest sytuacja gdy wyłączenie urządzenia głównego nie wyłącza urządzenia pomocniczego. Przykładem może być zestaw wiertarka - odkurzacz. Dzięki prezentowanemu modułowi włączenie wiertarki automatycznie uruchomi odkurzacz, a po jej wyłączeniu, z niewielkim opóźnieniem czasowym zostanie on wyłączony.

Wybrane parametry:

• regulowana czułość – potencjometr
• opóźnienie wyłączenia – około 1 sekundy
• współpracuje z obciążeniami takimi jak: odkurzacze, elektronarzędzia, klasyczne żarówki, itp.
• zasilanie: 230 VAC
• zabezpieczenie warystorowe styków przekaźnika
• przekaźnik typu INRUSH
• obciążenie: 2000 W
• obciążenie ze wzmocnionymi ścieżkami: 3500 W (patrz: wersja AVT2474 C2)
• wymiary płytki: 81×61 mm

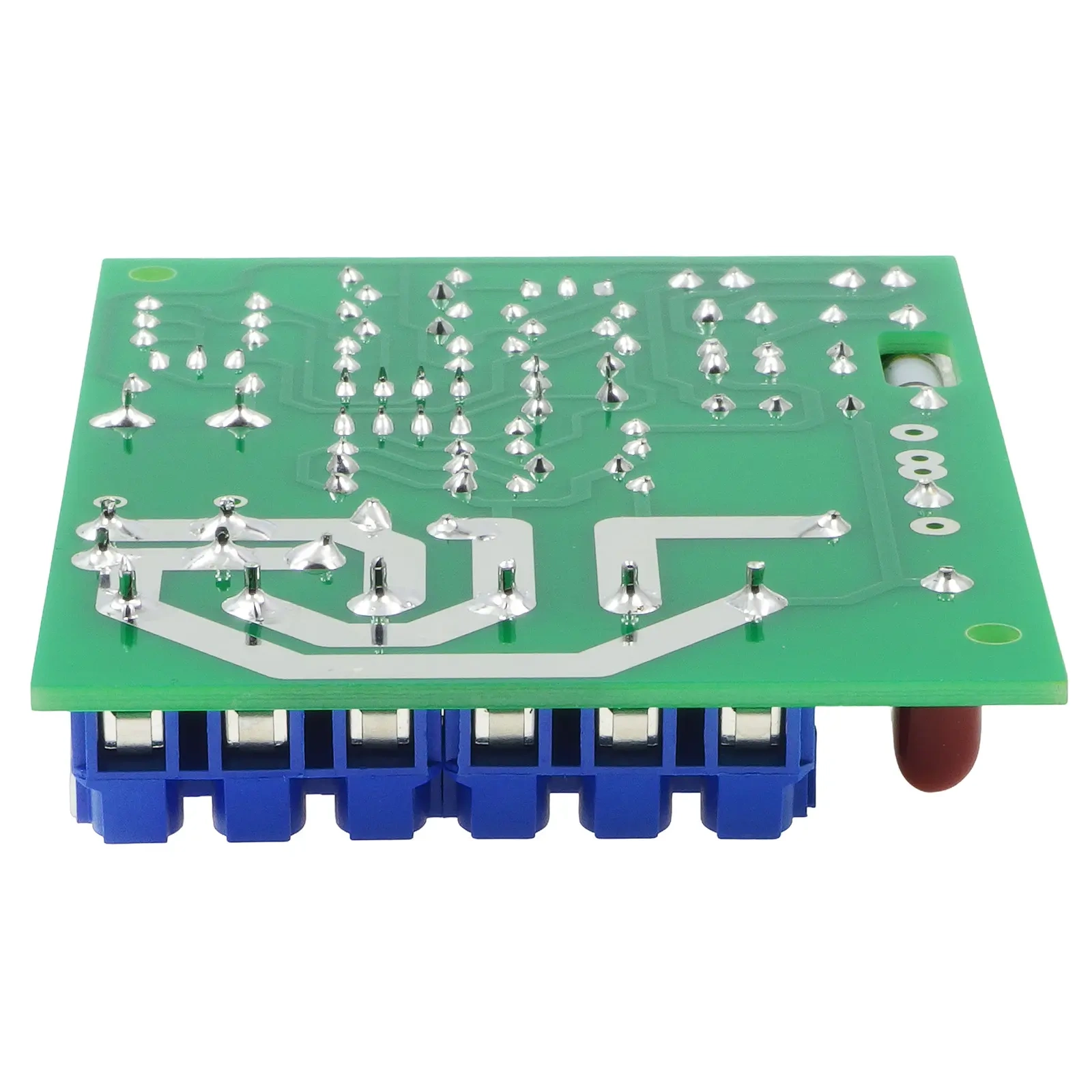

Przy mocach obciążenia powyżej 2000 W należy wzmocnić odkryte ścieżki lutując do nich kawałki drutu miedzianego.

Projekt AVT 2474 EdW 09/01 (v2 02/2017)

Dodatkowe uwagi:

Wersja zmontowana dostępna jest w dwóch wariantach: ze standardowymi i wzmocnionymi ścieżkami
