Co zawiera wersja AVT2956 A+?
Wersja A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler ATmega8L. Pozostałe elementy trzeba skompletować osobno.
Uniwersalne łącze bezprzewodowe 8 wejść 8 wyjść - PCB i mikroprocesor do projektu AVT 2956
- Pozwala bezprzewodowo przesyłać stany 8 wejść i sterować 8 wyjściami, także w sieci modułów. Wersja A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler.
Uniwersalne łącze bezprzewodowe – 8 wejść i 8 wyjść AVT2956
Układ umożliwia bezprzewodowe przekazywanie stanów wejść na wyjścia drugiego modułu lub większej sieci modułów.
Bezprzewodowe przenoszenie stanów wejść i wyjść
AVT2956 pozwala zbudować moduł łącza bezprzewodowego z 8 wejściami i 8 wyjściami. Dwa moduły mogą pracować jako proste łącze dwukierunkowe bez dodatkowej konfiguracji: stan wejść jednego modułu jest przekazywany radiowo na wyjścia drugiego modułu.
Projekt sprawdza się w zdalnym sterowaniu, monitoringu stanów czujników, robotyce, modelarstwie RC oraz prostych układach automatyki. Większa liczba modułów pozwala tworzyć sieci master/slave z indywidualnym routowaniem sygnałów między modułami.
8 wejść i 8 wyjść bezprzewodowe przekazywanie stanów między modułami
RFM12 433 MHz transceiver radiowy do komunikacji modułów

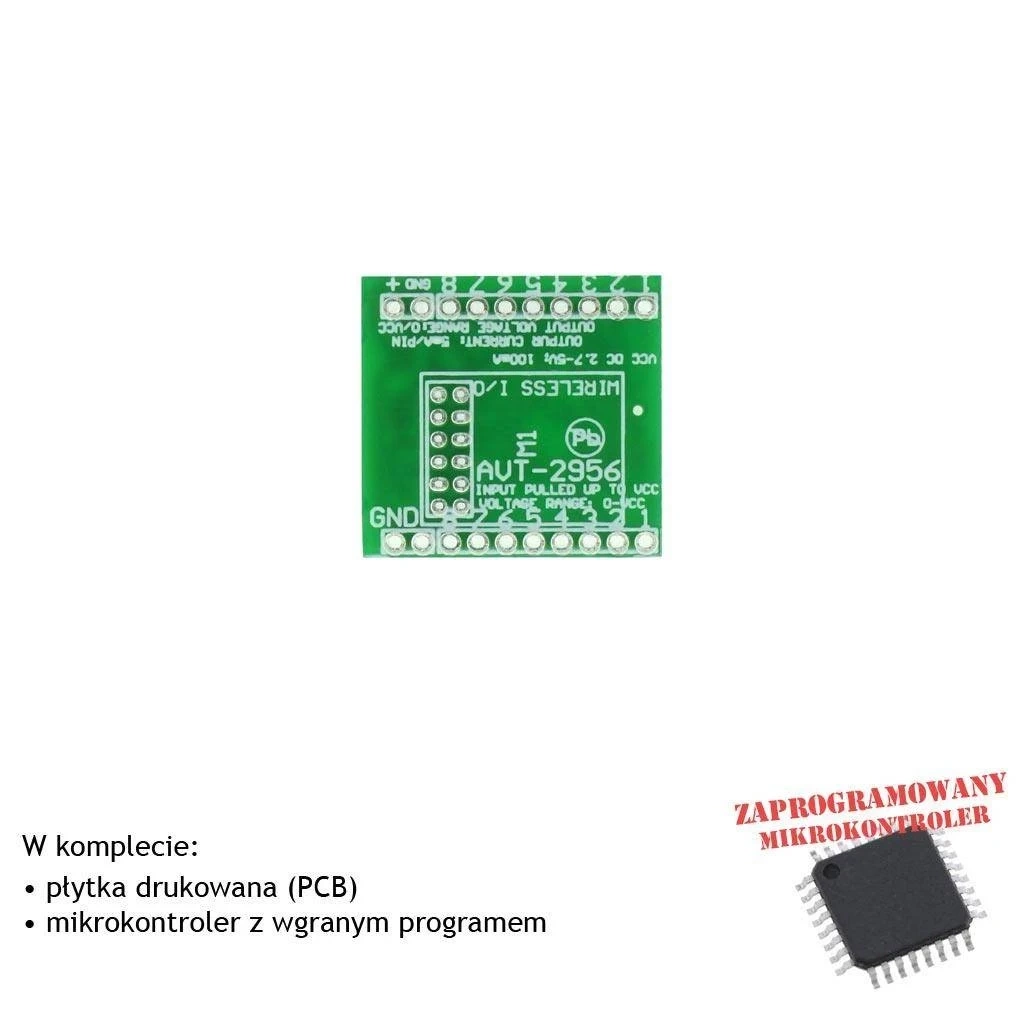

Płytka PCB 28×26 mm wersja A+ zawiera PCB i zaprogramowany mikrokontroler
Karta techniczna
AVT2956
Moduł łącza bezprzewodowego z 8 wejściami, 8 wyjściami, mikrokontrolerem ATmega8L i transceiverem RFM12-433-D do pracy w parach lub w sieci master/slave.
| Wersja | A+ – płytka PCB + zaprogramowany mikrokontroler |
| Typ projektu | uniwersalne łącze bezprzewodowe I/O |
| Liczba wejść | 8 wejść podciągniętych do plusa zasilania |
| Liczba wyjść | 8 wyjść |
| Maksymalny prąd wyjścia | 5 mA na wyjście |
| Mikrokontroler | ATmega8L, zaprogramowany w wersji A+ |
| Moduł radiowy | RFM12-433-D |
| Pasmo pracy | 433 MHz |
| Interfejs modułu RF | SPI |
| Prędkość transmisji | 4800 b/s |
| Zasilanie | 3–5 V DC, stabilizowane |
| Pobór prądu | około 25 mA przy 5 V |
| Zasięg w otwartym terenie | powyżej 150 m |
| Tryb podstawowy | praca dwóch modułów w parze |
| Tryb sieciowy | master/slave, maksymalnie 9 modułów w jednej sieci |
| Kanały fizyczne | 153 |
| Kanały wirtualne | 16 |
| Opóźnienie przełączania wyjść | dla 2 modułów: 25 ms w jednym kierunku, 50 ms w obu kierunkach; dla 9 modułów: 0,5–1,2 s |
| Wymiary płytki PCB | 28×26 mm |
Wersja A+ – płytka PCB i zaprogramowany mikrokontroler
AVT2956 A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler ATmega8L przygotowany do pracy w tym projekcie. Pozostałe elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1, R2: 10 kΩ, SMD 0805
- C1: 10 µF, SMD 1206
- C2-C4: 100 nF, SMD 0805
- D1: SM5818M
- US1: ATmega8L
- M1: RFM12-433-D
- CON1, CON2: goldpin 1×8
- CON3, CON4: goldpin 1×2
- Dwurzędowe gniazdo pod małe goldpiny
Notes
Wersja A+ zawiera mikrokontroler z wgranym programem, dlatego nie trzeba samodzielnie programować ATmega8L do podstawowego uruchomienia projektu.
W najprostszym wariancie dwa moduły mogą pracować bez programowania pamięci EEPROM. Jeden z modułów można ustawić jako master przez zwarcie pinu P1 do masy.
Największy zasięg uzyskuje się przy antenach ustawionych w tej samej polaryzacji, czyli równolegle do siebie. Wejścia modułu są podciągnięte do plusa zasilania i nie należy doprowadzać do nich obcych napięć.
Uwaga: Do wejść modułu nie wolno doprowadzać obcych napięć. Przy większej odległości od przycisków lub czujników zalecane jest stosowanie transoptorów, a dla obciążeń wymagających większego prądu wyjścia powinny sterować dodatkowymi elementami wykonawczymi, na przykład tranzystorami lub przekaźnikami.
Najczęściej zadawane pytania
Jak działa podstawowe połączenie dwóch modułów?
W pracy parami stan wejść jednego modułu jest bezprzewodowo przekazywany na wyjścia drugiego modułu i odwrotnie, bez potrzeby dodatkowej konfiguracji pamięci EEPROM.
Czy to jest kompletny zestaw do montażu?
Nie. To wersja A+, czyli płytka PCB i zaprogramowany mikrokontroler. Moduł RFM12, elementy SMD, złącza, gniazdo i pozostałe elementy należy dobrać osobno według wykazu.
Ile modułów może pracować w jednej sieci?
W trybie sieciowym może pracować maksymalnie 9 modułów: jeden master oraz moduły slave z identyfikatorami z zakresu 1–8.
