- Zbuduj płytkę oświetlacza RGB do stroboskopu sterowanego pilotem RC5. AVT2992/5 A to PCB do projektu UniSterownik; elementy i sterownik kompletujesz osobno.
Stroboskop RGB - UniSterownik - płytka PCB do AVT2992/5
Płytka PCB do wykonania oświetlacza RGB współpracującego z UniSterownikiem w aplikacji stroboskopu sterowanego pilotem RC5.
Płytka oświetlacza RGB do projektu UniSterownik

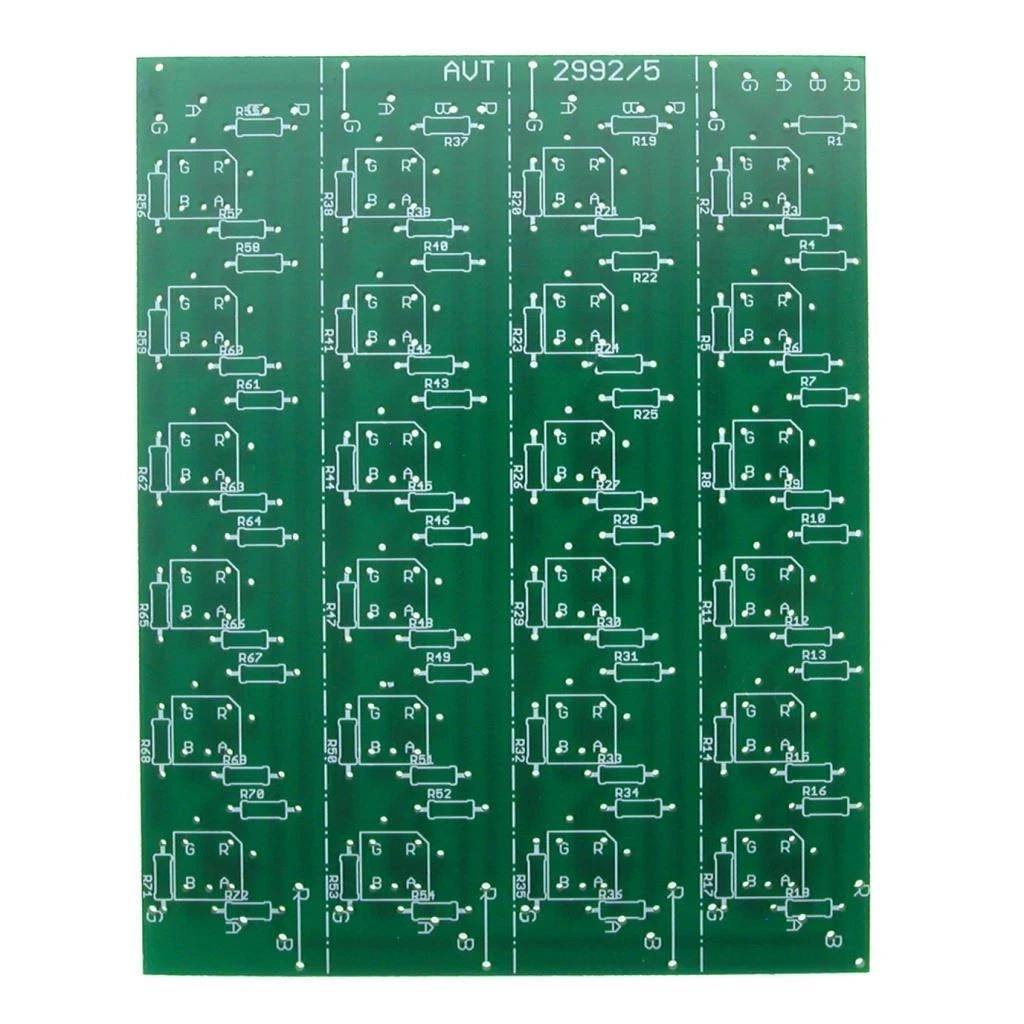

AVT2992/5 A to płytka PCB do budowy oświetlacza RGB przeznaczonego do aplikacji stroboskopu z serii UniSterownik. Projekt umożliwia wykonanie panelu LED RGB, który po podłączeniu do odpowiednio zaprogramowanego UniSterownika może pracować jako zdalnie sterowany efekt świetlny.
Stroboskop RGB pozwala tworzyć krótkie błyski w różnych barwach, korzystać z zaprogramowanych sekwencji świetlnych oraz przełączać pracę między trybem stroboskopu i trybem kolorowego oświetlacza. Sterowanie odbywa się pilotem RC5 przez układ UniSterownika z mikrokontrolerem ATtiny13 i wyjściami buforowanymi przez ULN2803. Wersja A obejmuje samą płytkę PCB oświetlacza; diody RGB, rezystory, przewody, złącza oraz płytkę bazową UniSterownika trzeba skompletować osobno.
Karta techniczna
AVT2992/5
Płytka oświetlacza RGB do aplikacji stroboskopu w systemie UniSterownik, przeznaczona do współpracy z płytką sterownika AVT2992 i programem obsługującym funkcje stroboskopu RGB.
| Wersja | A – płytka drukowana PCB |
| Typ układu | płytka oświetlacza RGB do UniSterownika |
| Zastosowanie | stroboskop RGB / efekt świetlny / kolorowy oświetlacz |
| Sterowanie | przez UniSterownik z pilotem RC5 |
| Funkcje aplikacji | błysk RGB, sekwencje świetlne, tryb oświetlacza, zdalne wstrzymanie i restart nastaw |
| Barwy błysku | do 7 barw z kombinacji składowych RGB |
| Sterownik bazowy | AVT2992 UniSterownik z mikrokontrolerem ATtiny13 |
| Wyjścia sterujące | kanały R, G, B z płytki UniSterownika |
| Dopuszczalne obciążenie wyjść sterownika | do 1 A na wyjście, maksymalnie 30 VDC |
| Płytka PCB | 103×72 mm |
Wersja
AVT2992/5 A – płytka PCB. Elementy oświetlacza RGB, przewody połączeniowe, złącza oraz płytkę bazową UniSterownika trzeba skompletować osobno.
Wykaz elementów
Płytka AVT2992/5 współpracuje z diodami RGB i rezystorami ograniczającymi prąd. Wartości rezystorów należy dobrać do napięcia zasilania oraz zastosowanych diod LED.
- diody RGB do montażu na płytce oświetlacza
- rezystory ograniczające prąd kanałów R, G i B
- przewody lub złącze do połączenia z wyjściami R, G, B i „+” UniSterownika
- płytka bazowa AVT2992 UniSterownik z mikrokontrolerem ATtiny13 i odpowiednim programem stroboskopu RGB
- odbiornik podczerwieni 36 kHz i pilot RC5 po stronie UniSterownika
Notes
AVT2992/5 A jest płytką oświetlacza RGB, a nie kompletnym sterownikiem. Do pracy potrzebny jest UniSterownik AVT2992 z mikrokontrolerem ATtiny13 zaprogramowanym wsadem dla aplikacji stroboskopu RGB.
Aplikacja stroboskopu pozwala zdalnie dodawać lub wygaszać składowe R, G i B błysku, dzięki czemu można uzyskać do 7 barw światła. Dostępne są także sekwencje świetlne, regulacja częstości błysków oraz dwa czasy błysku.
Rezystory szeregowe LED trzeba dobrać do napięcia zasilania i prądu zastosowanych diod. Dla większych diod mocy konieczne są rezystory o odpowiedniej mocy strat oraz właściwe odprowadzanie ciepła.
Płytkę należy połączyć z kanałami R, G, B oraz wspólnym dodatnim zasilaniem zgodnie z konfiguracją wyjść UniSterownika. Przy podłączaniu taśm LED lub większych paneli trzeba pilnować dopuszczalnego prądu wyjść sterujących.
Uwaga: AVT2992/5 A nie jest kompletnym stroboskopem ani płytką sterownika. Do działania potrzebny jest UniSterownik z odpowiednio zaprogramowanym mikrokontrolerem oraz właściwie dobrane diody LED, rezystory i zasilanie.
Najczęściej zadawane pytania
AVT2992/5 A zawiera wyłącznie płytkę PCB do projektu oświetlacza RGB dla aplikacji stroboskopu. Do uruchomienia trzeba samodzielnie skompletować diody RGB, rezystory, przewody, zasilanie oraz płytkę bazową UniSterownika.
Nie. To płytka panelu RGB. Do pracy potrzebny jest UniSterownik AVT2992 z mikrokontrolerem ATtiny13 zaprogramowanym programem stroboskopu RGB oraz pilot RC5 do sterowania funkcjami.
Aplikacja stroboskopu RGB umożliwia błyski w barwach tworzonych ze składowych R, G i B, pracę z tłem świetlnym, sekwencje efektów, zmianę częstości błysków, zmianę czasu błysku oraz przełączenie do trybu oświetlacza.
Rezystory trzeba dobrać do napięcia zasilania i prądu zastosowanych diod LED. Przy diodach większej mocy należy uwzględnić również moc strat rezystorów i odprowadzanie ciepła.
Projekt UniSterownika może sterować także taśmami lub większymi zespołami LED RGB, ale trzeba zachować zgodność z napięciem zasilania i dopuszczalnym obciążeniem wyjść sterownika.
