Unisterownik - płytka diod LED - PCB do projektu AVT 2992/2
- PCB - płytka (komplet płytek) drukowanych do projektu

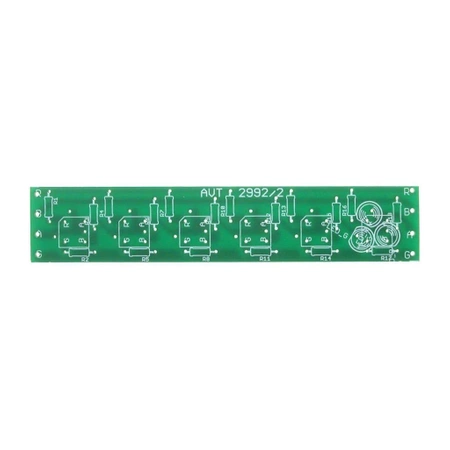

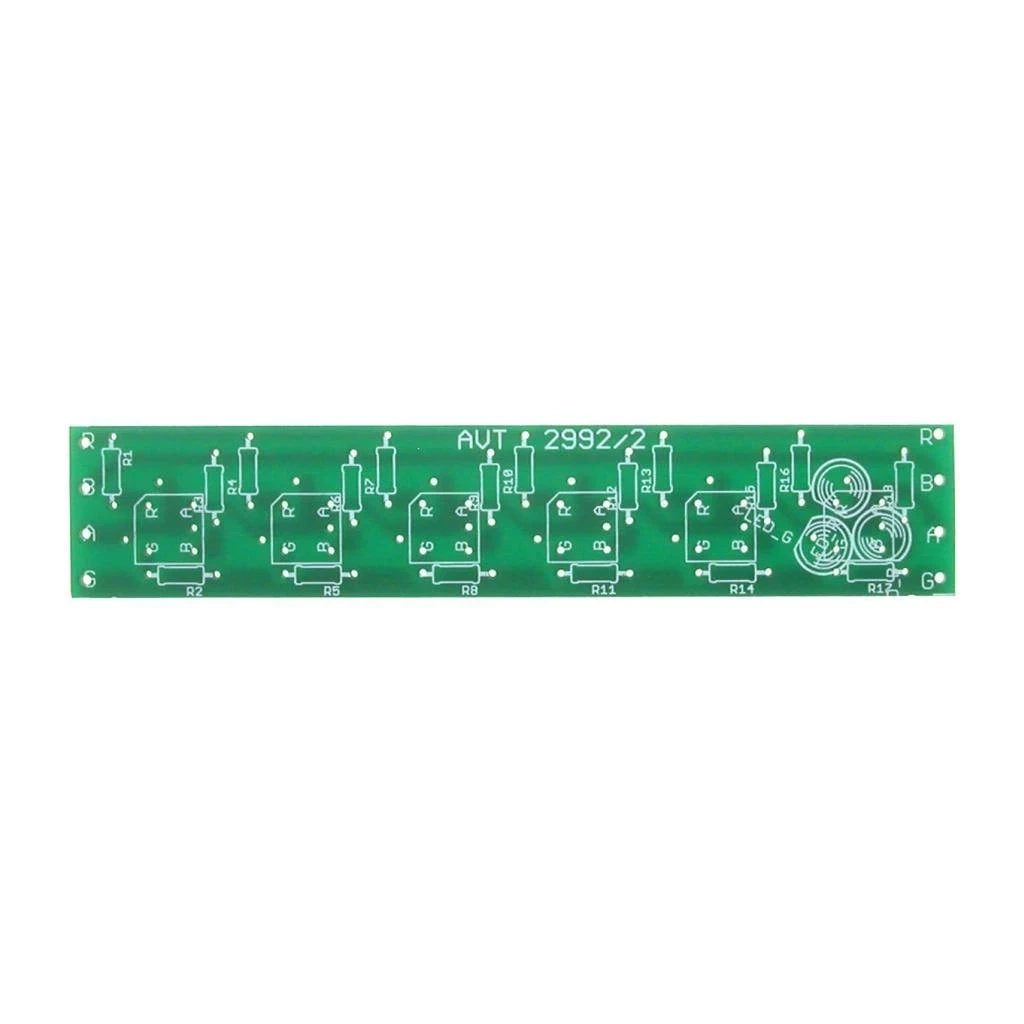

Płytka diod LED do UniSterownika AVT2992/2
Płytka PCB do wykonania oświetlacza LED/RGB współpracującego z projektem UniSterownik AVT2992.
Oświetlacz LED do zdalnego sterowania RGB
AVT2992/2 to płytka diod LED przeznaczona do współpracy z projektem UniSterownik AVT2992. Umożliwia zbudowanie prostego oświetlacza LED/RGB, który może być sterowany z wyjść UniSterownika zgodnie z programem wgranym do mikrokontrolera ATtiny13.
Płytka nadaje się do montażu zwykłych diod LED o średnicy 5 mm albo zespolonych diod RGB typu SUPER FLUX. Sprawdza się jako moduł wykonawczy do testowania efektów świetlnych, zdalnego sterowania pilotem RC5 oraz budowy niewielkich układów dekoracyjnego podświetlenia.
Karta techniczna
AVT2992/2
Płytka oświetlacza LED/RGB przeznaczona do pracy jako moduł wykonawczy w projekcie UniSterownik AVT2992.
| Wersja | A - płytka PCB |
| Typ modułu | płytka diod LED / oświetlacz LED RGB |
| Kompatybilność | UniSterownik AVT2992 |
| Sterowanie | z wyjść UniSterownika, zależnie od programu w mikrokontrolerze |
| Obsługiwane źródła światła | diody LED 5 mm lub zespolone diody RGB typu SUPER FLUX |
| Tryb pracy | sterowanie jasnością kanałów LED metodą PWM, zależnie od konfiguracji UniSterownika |
| Zasilanie obciążenia LED | dobierane do zastosowanych diod lub taśmy LED, typowo 12 V DC |
| Płytka PCB | 98x20 mm |
Wersja A - płytka PCB i wykaz elementów
AVT2992/2 A - płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
| Diody LED - wariant z pojedynczymi diodami | LR1-LR6, LG1-LG6, LB1-LB6 - diody LED 5 mm, odpowiednio czerwone, zielone i niebieskie |
| Diody LED - wariant RGB | RGB1-RGB6 - zespolone diody RGB typu SUPER FLUX |
| Rezystory | R10-R27 - rezystory ograniczające prąd LED; wartości należy dobrać do napięcia zasilania i prądu zastosowanych diod |
| Połączenie z UniSterownikiem | DO_ZL - złącze do połączenia z wyjściami UniSterownika |
Notes
Wersja A obejmuje wyłącznie płytkę PCB, dlatego diody, rezystory ograniczające prąd oraz złącze należy skompletować osobno.
Wartości rezystorów LED trzeba dobrać do napięcia zasilania, dopuszczalnego prądu diod oraz spadku napięcia na diodach. Dla zasilania 12 V i prądu LED około 20 mA dokumentacja podaje orientacyjnie zakres 500-600 Ω.
Płytka pracuje jako element wykonawczy UniSterownika. Do działania całego układu potrzebny jest moduł sterownika AVT2992 z odpowiednio zaprogramowanym mikrokontrolerem.
Najczęściej zadawane pytania
Wartości rezystorów należy dobrać do napięcia zasilania, spadku napięcia na zastosowanych diodach oraz zakładanego prądu kanału LED. Dla zasilania 12 V i prądu około 20 mA dokumentacja podaje orientacyjnie zakres 500-600 Ω, ale przy innych diodach lub innym napięciu wartości trzeba przeliczyć.
Płytka przewiduje dwa warianty obsadzenia: pojedyncze diody LED 5 mm w kanałach R, G i B albo zespolone diody RGB typu SUPER FLUX. Nie jest to jednak zamiana 1:1 bez analizy połączeń — trzeba dobrać wariant montażu, polaryzację i rezystory zgodnie z użytym typem diod.
U_ZAS powinno odpowiadać napięciu pracy zastosowanych diod lub taśmy LED. W typowej konfiguracji przyjmowane jest 12 V, ale zmiana napięcia wymaga ponownego doboru rezystorów ograniczających prąd i sprawdzenia dopuszczalnych parametrów elementów wykonawczych.
Dodatkowe tranzystory mocy są potrzebne przy większych obciążeniach LED, szczególnie gdy prąd przekracza możliwości wyjść UniSterownika. Dokumentacja wskazuje konieczność ich zastosowania dla obciążeń powyżej 1 A.
Płytka jest modułem wykonawczym, więc sposób sterowania zależy od programu w mikrokontrolerze UniSterownika AVT2992. Przy konfiguracji oświetlacza RGB jasność kanałów może być regulowana metodą PWM, ale funkcje efektów świetlnych wynikają z konkretnego wsadu zastosowanego w sterowniku.
