Układ miękkiego startu UMS-2,5 S Indel dla transformatorów toroidalnych TST do 2,5 kVA (interwał 30s)

Układ miękkiego startu UMS-2,5 S Indel – soft start dla transformatorów toroidalnych do 2,5 kVA

UMS-2,5 S firmy Indel to kompaktowy układ miękkiego startu (soft start) przeznaczony do współpracy z transformatorami toroidalnymi o mocy do 2,5 kVA. Jego zadaniem jest ograniczenie prądu rozruchowego, który pojawia się w chwili podłączenia transformatora do sieci 230 V.

Transformator toroidalny w momencie włączenia może pobierać krótkotrwały impuls prądu wielokrotnie większy niż jego prąd znamionowy. W praktyce prowadzi to często do zadziałania bezpieczników, wyłączników nadprądowych lub powoduje silne obciążenie instalacji elektrycznej. Układ miękkiego startu UMS-2,5 S ogranicza ten impuls poprzez chwilowe wprowadzenie elementu ograniczającego prąd, a następnie przełącza transformator na normalną pracę.

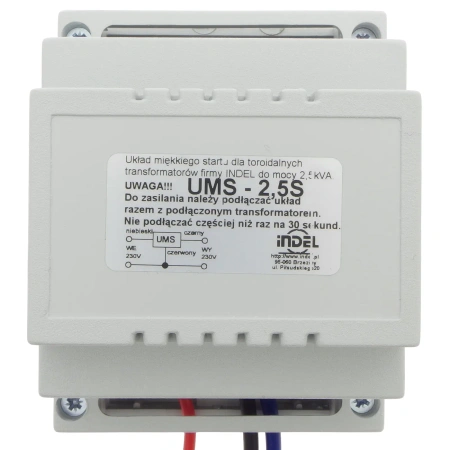

Urządzenie znajduje się w solidnej obudowie przystosowanej do montażu na szynie DIN, co pozwala na wygodną instalację w:

• rozdzielniach elektrycznych
• obudowach zasilaczy
• szafach sterowniczych
• urządzeniach audio dużej mocy
• systemach zasilania urządzeń laboratoryjnych

Układ jest szczególnie przydatny w konstrukcjach wykorzystujących transformatory toroidalne o dużej mocy, gdzie zjawisko prądu udarowego jest najbardziej odczuwalne.

Producentem modułu jest Indel, renomowany polski producent transformatorów toroidalnych i akcesoriów zasilających.

Z obudowy wyprowadzono trzy przewody instalacyjne, dzięki którym układ można łatwo włączyć w tor zasilania transformatora.

Kolory przewodów:

• niebieski – wejście zasilania 230 V
• czarny – wyjście do transformatora
• czerwony – przewód wspólny

Na obudowie znajduje się czytelny schemat podłączenia, który ułatwia poprawne wykonanie instalacji.

Producent zwraca uwagę na ważną zasadę eksploatacyjną – układ nie powinien być załączany częściej niż raz na około 30 sekund, aby elementy układu zdążyły powrócić do stanu początkowego.

Specyfikacja techniczna

• model: UMS-2,5 S
• producent: Indel
• typ urządzenia: układ miękkiego startu (soft start)
• przeznaczenie: transformatory toroidalne
• maksymalna moc transformatora: do 2,5 kVA
• napięcie pracy: 230 V AC
• wejście: 230 V
• wyjście: 230 V
• montaż: obudowa na szynę DIN
• liczba przewodów przyłączeniowych: 3
• oznaczenie przewodów:
  • niebieski – wejście zasilania
  • czarny – wyjście do transformatora
  • czerwony – przewód wspólny
• oznaczenie zgodności: CE
• producent: INDEL
• zalecenie producenta: nie włączać częściej niż raz na 30 sekund

Praktyczne wskazówki instalacyjne

1. Soft start montuj przed uzwojeniem pierwotnym transformatora
Układ musi znajdować się między siecią 230 V a transformatorem, inaczej nie będzie ograniczał prądu rozruchowego.

2. Nie włączaj układu bez transformatora
Producent wyraźnie zaznacza, że zasilanie należy podawać razem z podłączonym transformatorem.

3. Zachowaj przerwę między kolejnymi włączeniami
Minimalny odstęp około 30 sekund pozwala elementom układu powrócić do temperatury początkowej i zapewnia poprawne działanie.

4. Idealny do wzmacniaczy audio
Wzmacniacze z transformatorami 300 VA – 2 kVA często powodują wyzwalanie bezpieczników – soft start skutecznie eliminuje ten problem.

5. Montaż na szynie DIN zwiększa bezpieczeństwo instalacji
Umieszczenie modułu w rozdzielni lub obudowie urządzenia zapewnia lepszą ochronę mechaniczną i elektryczną.

Trochę teorii – skąd bierze się prąd rozruchowy transformatora

Transformator toroidalny cechuje się bardzo małą rezystancją uzwojenia pierwotnego oraz wysoką sprawnością magnetyczną. To zaleta w normalnej pracy, ale podczas włączania powoduje występowanie prądu udarowego (inrush current).

W chwili włączenia do sieci:

• rdzeń transformatora może być częściowo namagnesowany
• kondensatory w zasilaczu są całkowicie rozładowane
• uzwojenie pierwotne ma bardzo niską impedancję

W rezultacie pojawia się krótkotrwały impuls prądu, który może osiągać 10–20-krotność prądu znamionowego transformatora.

Układ miękkiego startu działa według prostego schematu:

1. W pierwszym momencie ogranicza prąd przy pomocy elementu rezystancyjnego.
2. Po krótkim czasie układ zwiera element ograniczający.
3. Transformator przechodzi w normalny tryb pracy bez dodatkowych strat mocy.

Dzięki temu:

• instalacja elektryczna jest mniej obciążona
• bezpieczniki nie wyzwalają się przy starcie
• zwiększa się żywotność transformatora i zasilacza

Dlatego układy soft start są standardowym rozwiązaniem w profesjonalnych zasilaczach, wzmacniaczach audio i urządzeniach laboratoryjnych.

Czym różni się UMS-2,5 S od wersji UMS-6,0 S

Oba urządzenia pełnią identyczną funkcję – ograniczają prąd rozruchowy transformatora toroidalnego i są przeznaczone do pracy w instalacjach 230 V AC.

UMS-2,5 S

• krótszy czas działania układu startowego
• zalecana przerwa między włączeniami około 30 sekund
• dedykowany głównie do typowych zasilaczy i wzmacniaczy

UMS-6,0 S

• dłuższy i mocniejszy układ startowy
• przystosowany do większych transformatorów i trudniejszych warunków rozruchu
• stosowany częściej w dużych wzmacniaczach mocy lub urządzeniach przemysłowych

W praktyce UMS-6,0 S jest bardziej „mocną” wersją układu soft start, natomiast UMS-2,5 S sprawdza się w większości standardowych zastosowań z transformatorami toroidalnymi.
